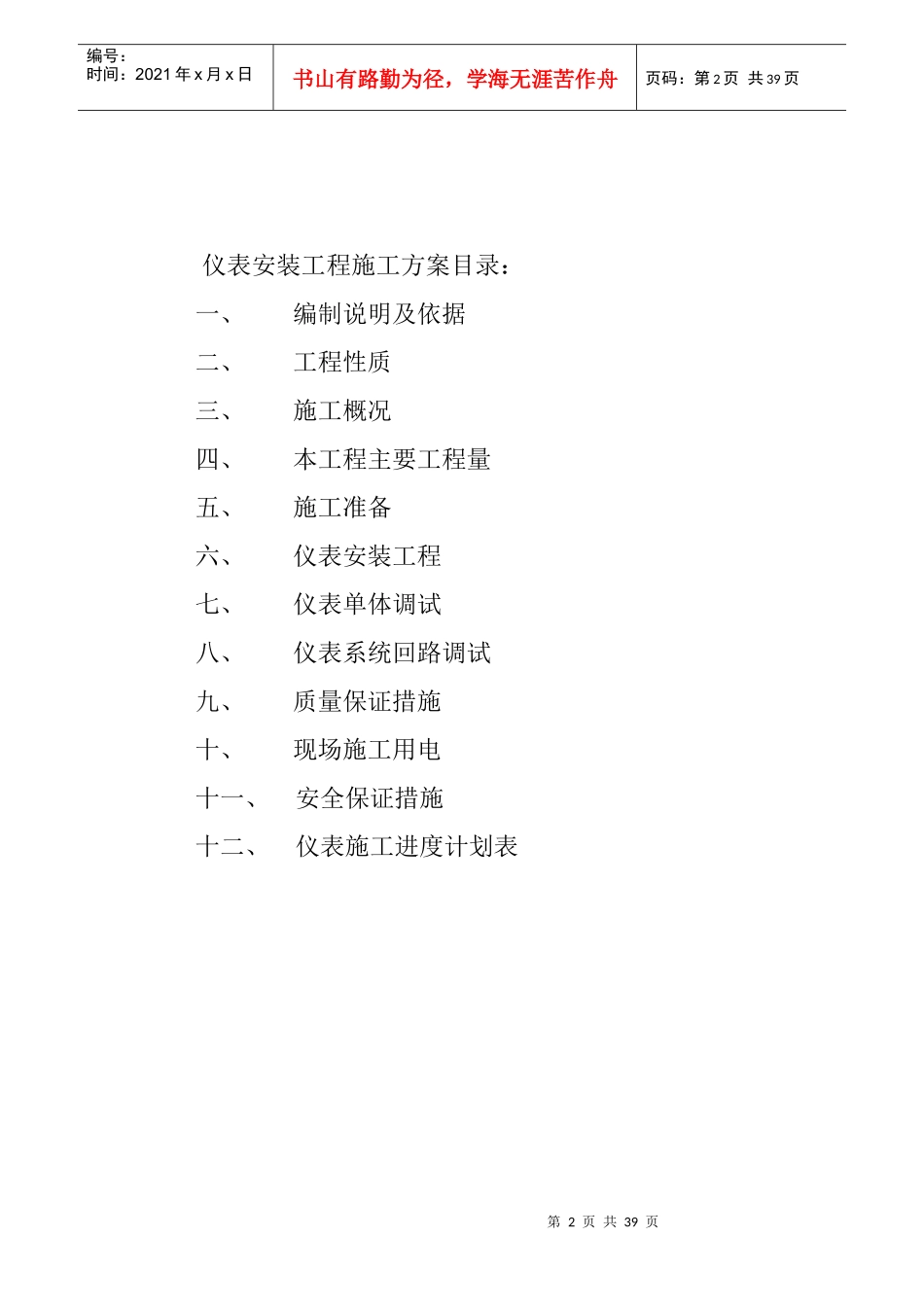

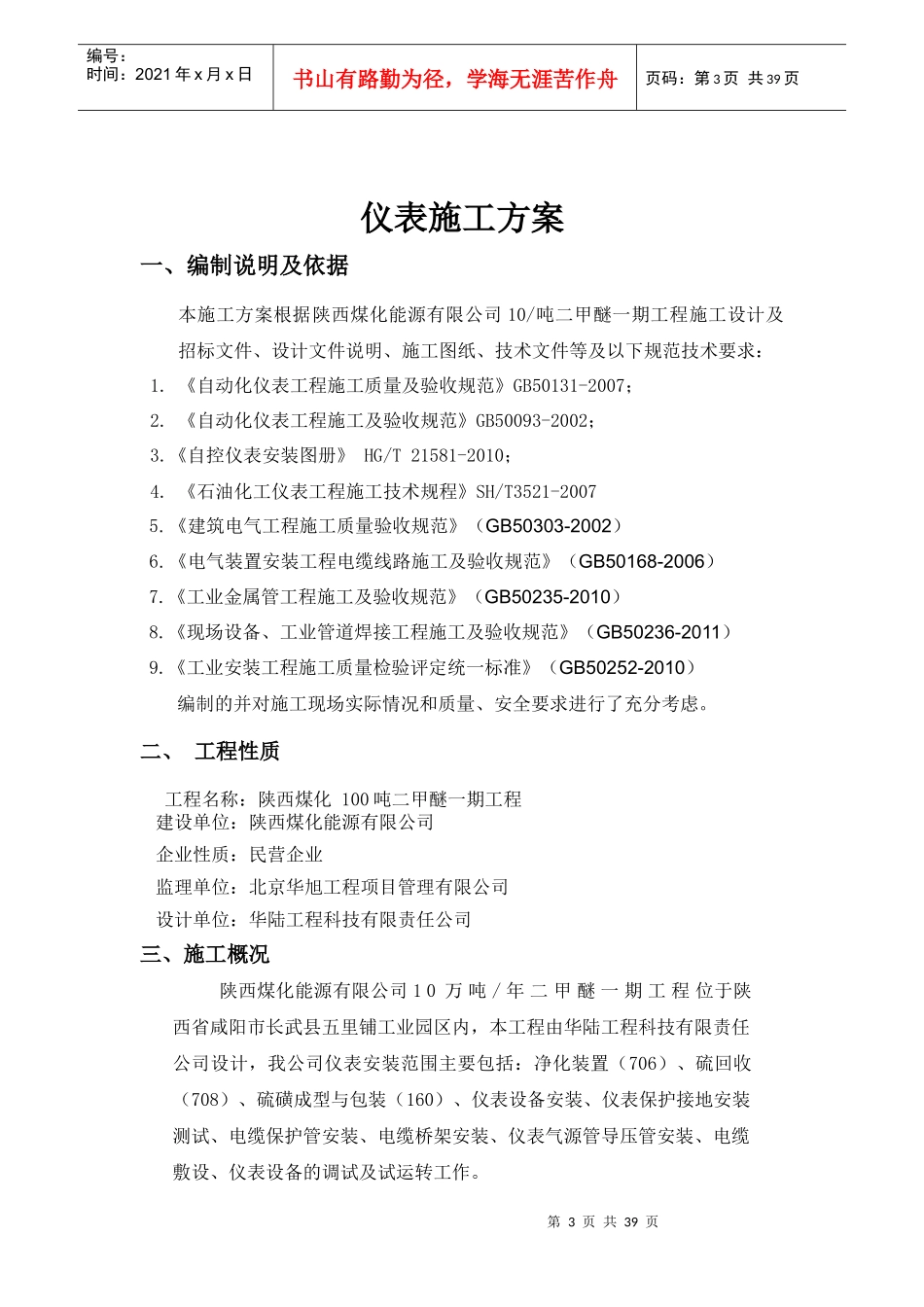

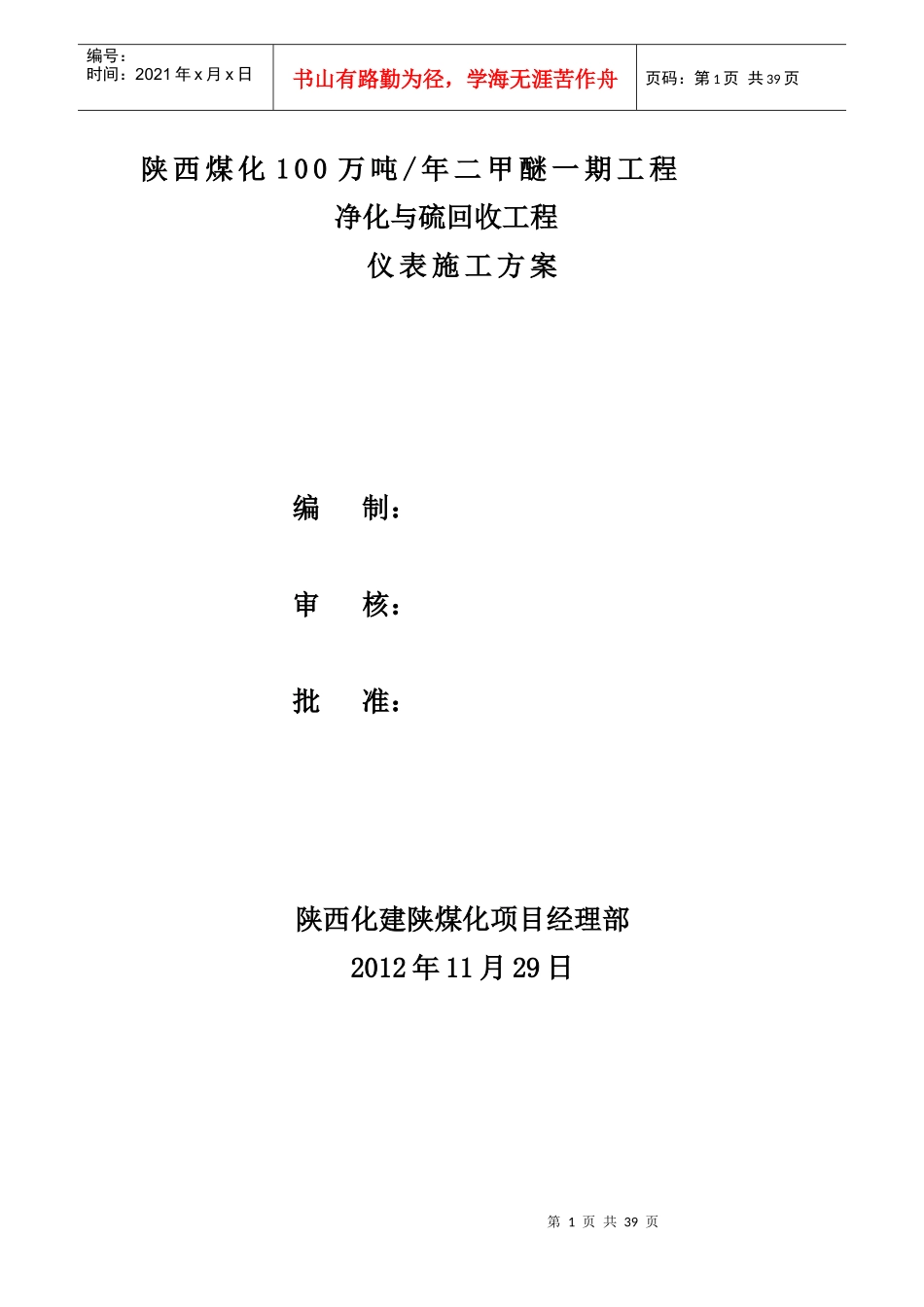

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页陕西煤化100万吨/年二甲醚一期工程净化与硫回收工程仪表施工方案编制：审核：批准：陕西化建陕煤化项目经理部2012年11月29日第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页仪表安装工程施工方案目录：一、编制说明及依据二、工程性质三、施工概况四、本工程主要工程量五、施工准备六、仪表安装工程七、仪表单体调试八、仪表系统回路调试九、质量保证措施十、现场施工用电十一、安全保证措施十二、仪表施工进度计划表第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页仪表施工方案一、编制说明及依据本施工方案根据陕西煤化能源有限公司10/吨二甲醚一期工程施工设计及招标文件、设计文件说明、施工图纸、技术文件等及以下规范技术要求：1.《自动化仪表工程施工质量及验收规范》GB50131-2007；2.《自动化仪表工程施工及验收规范》GB50093-2002；3.《自控仪表安装图册》HG/T21581-2010；4.《石油化工仪表工程施工技术规程》SH/T3521-20075.《建筑电气工程施工质量验收规范》（GB50303-2002）6.《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）7.《工业金属管工程施工及验收规范》（GB50235-2010）8.《现场设备、工业管道焊接工程施工及验收规范》（GB50236-2011）9.《工业安装工程施工质量检验评定统一标准》（GB50252-2010）编制的并对施工现场实际情况和质量、安全要求进行了充分考虑。二、工程性质工程名称：陕西煤化100吨二甲醚一期工程建设单位：陕西煤化能源有限公司企业性质：民营企业监理单位：北京华旭工程项目管理有限公司设计单位：华陆工程科技有限责任公司三、施工概况陕西煤化能源有限公司10万吨/年二甲醚一期工程位于陕西省咸阳市长武县五里铺工业园区内，本工程由华陆工程科技有限责任公司设计，我公司仪表安装范围主要包括：净化装置（706）、硫回收（708）、硫磺成型与包装（160）、仪表设备安装、仪表保护接地安装测试、电缆保护管安装、电缆桥架安装、仪表气源管导压管安装、电缆敷设、仪表设备的调试及试运转工作。第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页四、本工程的主要工程量如下：1.仪表设备：第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页序号仪表类型仪表名称仪表分部工程名称合计净化装置（706）硫回收（708）硫磺成型和包装(160)仪表数量1温度仪表红外温度计222热电阻2222223热电偶2626264温度变送器665一体化温度变送器901011016双金属温度计14101257压力仪表隔膜法兰压力变送器668压力变送器1513289差压变送器（压力）4410差压变送器4575211不锈钢压力表182364712不锈钢耐震压力表4413隔膜法兰压力表262614隔膜法兰耐震压力表151515隔膜压力表2216耐震隔膜压力表4417流量仪表孔板1118差压（流量）变送器12223419涡街流量计521820质量流量计1121平衡流量计12132522旋进流量计3323插入式靶式流量计2224电磁流量计1125转子流量计7263326限流孔板2963527物位仪表磁致伸缩液位变送器141428磁耦合磁致伸缩液位变送器2229隔膜法兰液位变送器8830差压（液位）变送器141431射频导纳液位变送器121232雷达液位计1133导波雷达物位计11234磁翻板液位计2182935红外分析仪1136色谱分析仪1137分析仪表H2S/SO2比值分析仪1138磁氧分析仪11第6页共39页第5页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共39页2.工程材料：序号材料名称仪表分部工程名称合计单位净化装置（706）硫回收（708）硫磺成型及包装(160)1防爆JB接线箱只4237792防爆穿线盒只6194432310853防爆绕线管根6274831011204各种仪表电缆米22458204601680445985镀锌钢管米94305056268147546不锈钢管米210515626537327镀锌槽式桥架米5081066146各种支架公斤282188415038557保温箱只4913五、施工准备5.1施工中需用的主要施工机具、试验设备、标准仪器仪表等准备...
