挖掘机液压系统建模与仿真课件VIP免费

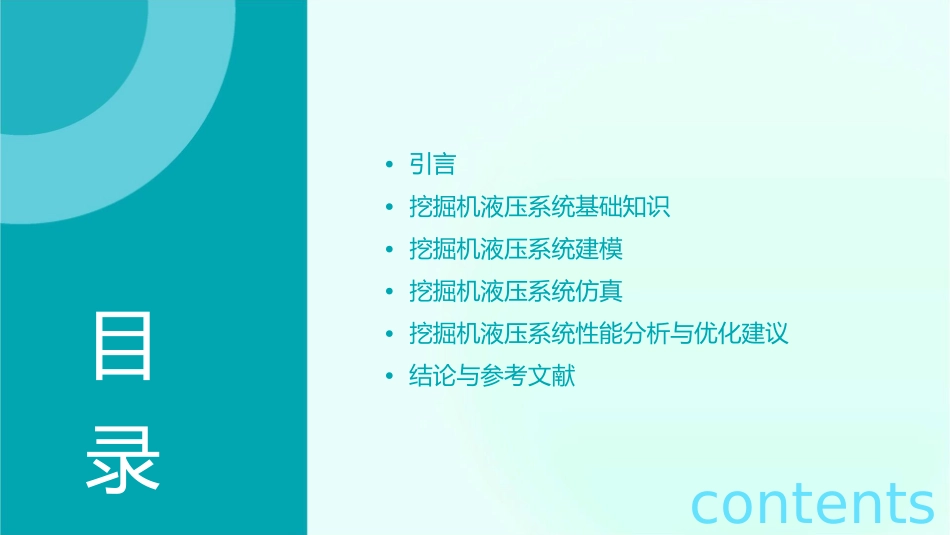

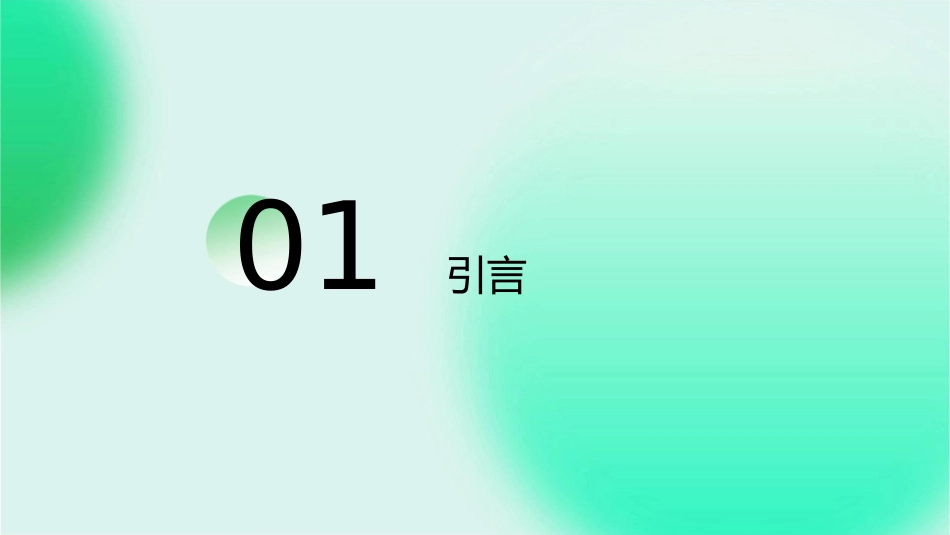

挖掘机液压系统建模与仿真课件•引言•挖掘机液压系统基础知识•挖掘机液压系统建模•挖掘机液压系统仿真•挖掘机液压系统性能分析与优化建议•结论与参考文献目录contents01引言研究背景与意义挖掘机在工程建设中的重要地位010203挖掘机在各类工程建设中发挥着重要作用，包括土木工程、矿山开采、道路修建等。液压系统在挖掘机中的关键作用挖掘机液压系统是实现其各种动作的核心部分，对于挖掘机的性能有着重要影响。建模与仿真技术在机械系统中的价值通过建立模型和进行仿真，可以更好地理解系统的运行机制，为优化设计提供依据。研究现状与发展挖掘机液压系统研究现状国内外学者针对挖掘机液压系统进行了大量研究，包括系统设计、性能分析、故障诊断等方面。建模与仿真技术的发展随着计算机技术的进步，建模与仿真技术得到了广泛应用，为机械系统的研究提供了更为便捷和有效的方法。研究热点与发展趋势目前研究的热点在于如何建立更加精确、高效的模型，并开展具有更高现实意义的仿真实验。研究内容与方法研究内容本研究旨在建立挖掘机液压系统的数学模型，并进行仿真分析，以揭示系统的动态特性及优化方法。研究方法采用理论分析与实验研究相结合的方法，首先对挖掘机液压系统进行机理分析，然后建立数学模型，并通过实验验证模型的准确性。在此基础上，进行系统性能的仿真分析，探究挖掘机液压系统的优化方案。02挖掘机液压系统基础知识挖掘机液压系统的组成与工作原理组成挖掘机液压系统主要由液压泵、液压缸、液压阀、液压管路等组成。工作原理挖掘机液压系统的工作原理是利用液压泵将动力源的机械能转化为液体的压力能，然后通过液压缸将液体的压力能转化为机械能，从而实现挖掘机的各种动作。挖掘机液压系统的特点与优势特点挖掘机液压系统具有体积小、重量轻、功率密度大、响应速度快、控制精度高等特点。优势挖掘机液压系统具有结构简单、维护方便、可靠性高、成本低等优势。挖掘机液压系统的分类与应用分类挖掘机液压系统根据不同的分类方式可以分为不同的类型，如根据压力等级可以分为低压、中压、高压和超高压四种类型；根据应用领域可以分为通用型和专用型两种类型。应用挖掘机液压系统广泛应用于各种挖掘工程中，如建筑工程、水利工程、交通工程等。同时，在军事领域和航空航天领域也有广泛的应用。03挖掘机液压系统建模挖掘机液压系统模型的建立基于物理定律和数学建模方法，建立挖掘机液压系统模型，包括动力元件、控制元件、执行元件和辅助元件等部分。采用牛顿第二定律、欧拉公式等利用MATLAB、Simulink等仿真软件，实现挖掘机液压系统模型的数值模拟。基础物理理论，推导液压系统的动力学方程。挖掘机液压系统模型的验证与修正通过实验验证，比较实际输出与理论预测的一致性，评估模型的准确性。修正模型的参数和结构，优化模型的响应特性和稳定性。根据实验结果，对模型进行修正，提高模型的预测精度。挖掘机液压系统模型的参数优化利用遗传算法、粒子群优化等优化算法，对挖掘机液压系统模型进行参数优化。通过调整模型参数，优化系统在保证系统稳定性和可靠性的前提下，实现挖掘机液压系统性能的最优化。的性能指标，如能耗、效率、速度等。04挖掘机液压系统仿真仿真模型的建立与实现确定仿真目标建立数学模型针对挖掘机液压系统的特定功能或性能进行仿真，如挖掘、旋转、行走等。根据挖掘机液压系统的原理和结构，建立相应的数学模型，包括液压缸、液压泵、液压阀等组件的数学模型。选择仿真软件实现仿真模型根据仿真目标和数学模型，选择适合的仿真软件，如MATLAB/Simulink、ANSYS等。将数学模型转化为仿真模型，进行参数设置和模型搭建，确保仿真模型的正确性和可行性。仿真实验与分析010203设计仿真实验进行仿真实验分析仿真结果根据仿真目标，设计相应的仿真实验，包括实验条件、实验步骤、实验数据采集等。在仿真软件中运行仿真模型，进行仿真实验，观察和记录实验结果。对仿真结果进行详细分析，包括各组件的动态性能、系统稳定性、能量消耗等。仿真结果的评价与优化评价仿真结果优化仿真模型提高仿真精度根据实际需求和评价指标，对仿真结果进行评...
