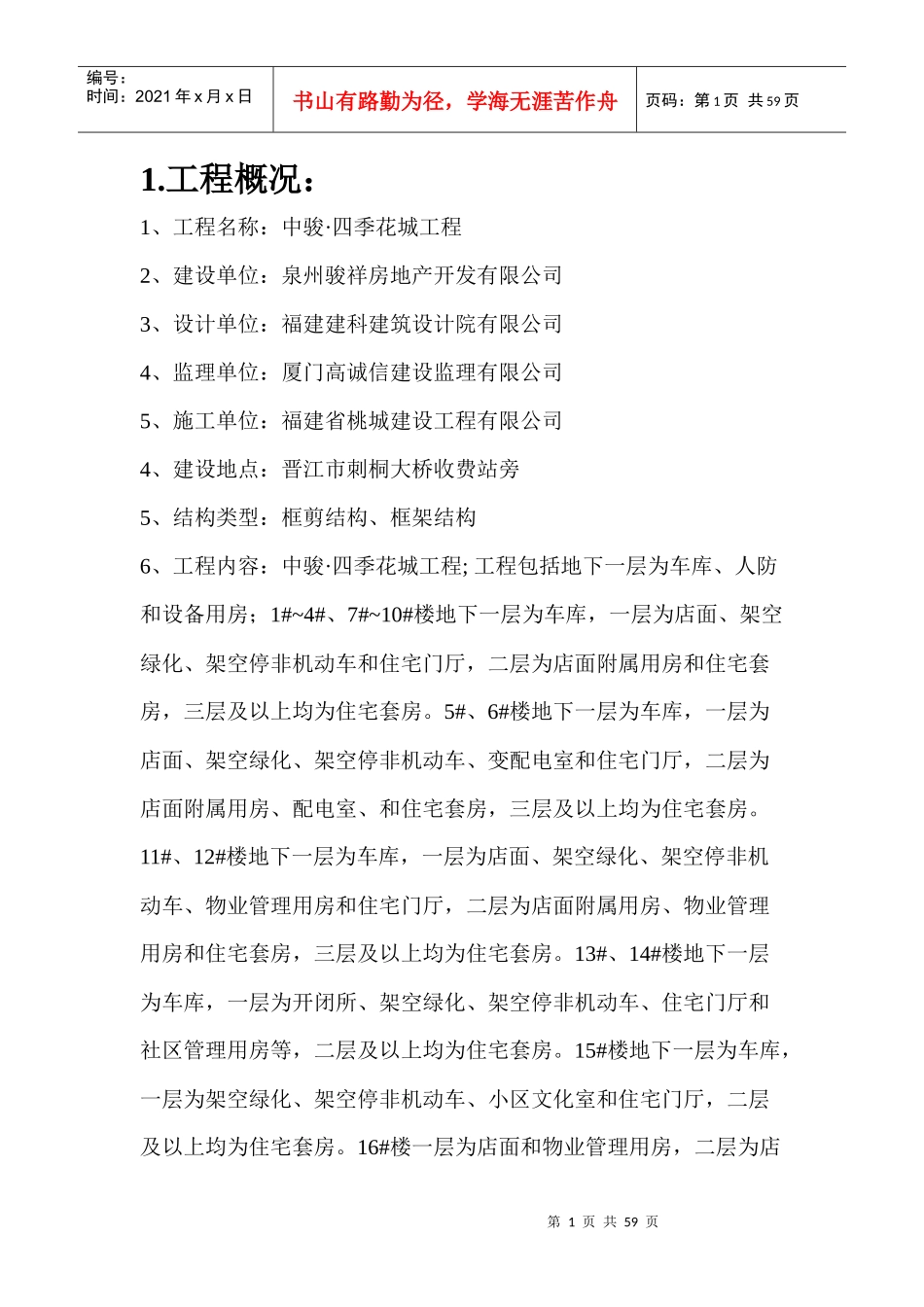

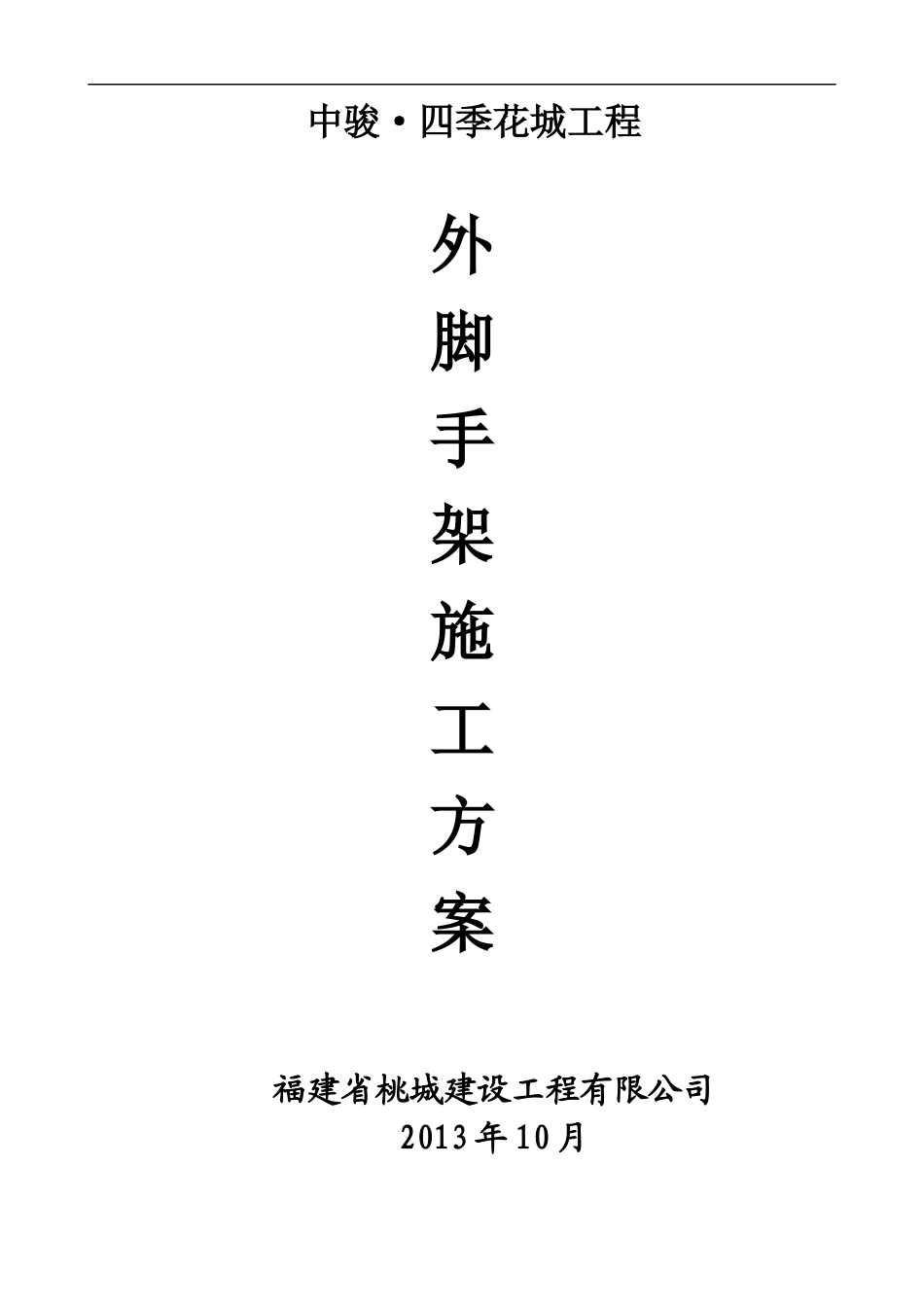

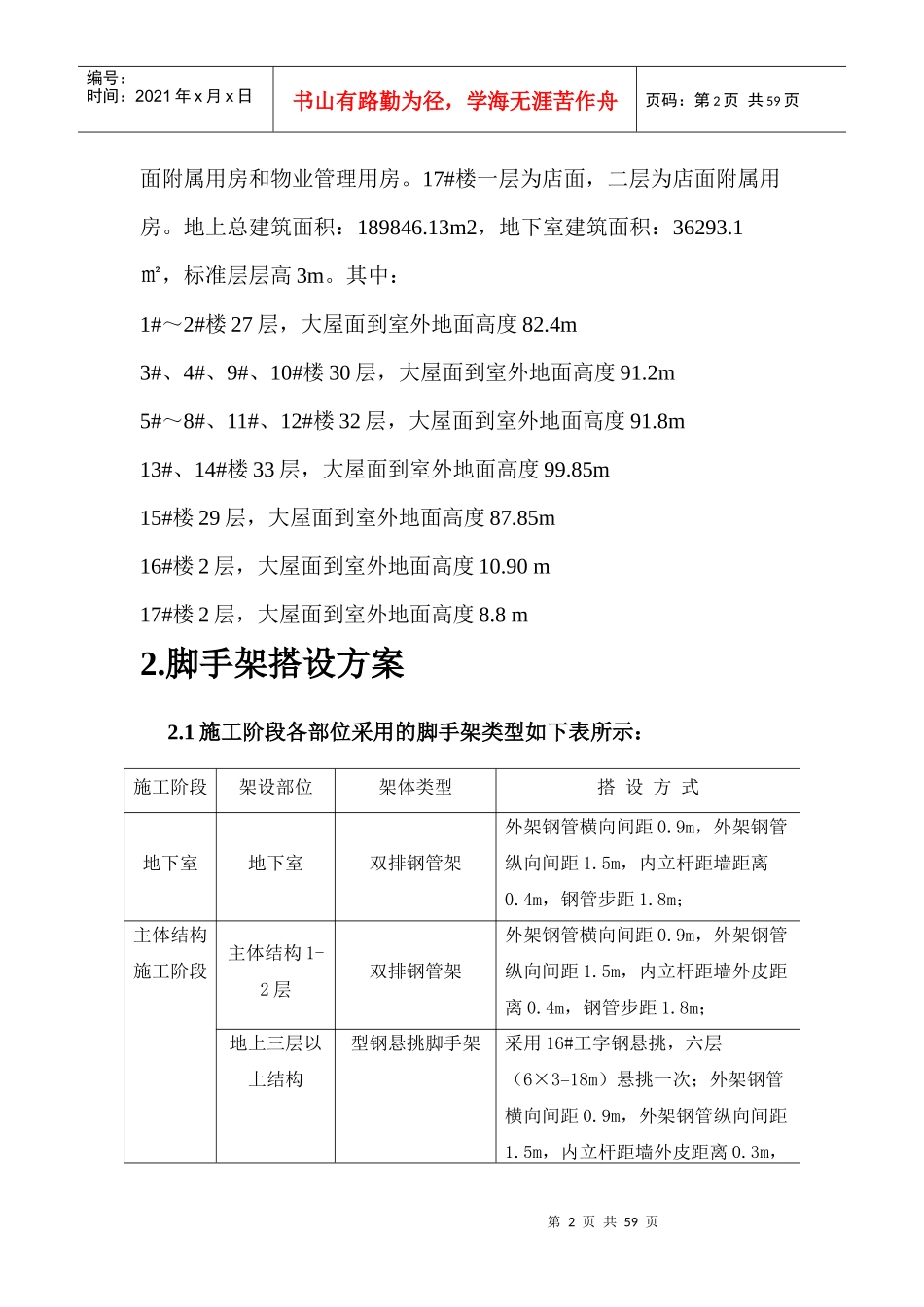

中骏·四季花城工程外脚手架施工方案福建省桃城建设工程有限公司2013年10月第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共59页1.工程概况：1、工程名称：中骏·四季花城工程2、建设单位：泉州骏祥房地产开发有限公司3、设计单位：福建建科建筑设计院有限公司4、监理单位：厦门高诚信建设监理有限公司5、施工单位：福建省桃城建设工程有限公司4、建设地点：晋江市刺桐大桥收费站旁5、结构类型：框剪结构、框架结构6、工程内容：中骏·四季花城工程;工程包括地下一层为车库、人防和设备用房；1#~4#、7#~10#楼地下一层为车库，一层为店面、架空绿化、架空停非机动车和住宅门厅，二层为店面附属用房和住宅套房，三层及以上均为住宅套房。5#、6#楼地下一层为车库，一层为店面、架空绿化、架空停非机动车、变配电室和住宅门厅，二层为店面附属用房、配电室、和住宅套房，三层及以上均为住宅套房。11#、12#楼地下一层为车库，一层为店面、架空绿化、架空停非机动车、物业管理用房和住宅门厅，二层为店面附属用房、物业管理用房和住宅套房，三层及以上均为住宅套房。13#、14#楼地下一层为车库，一层为开闭所、架空绿化、架空停非机动车、住宅门厅和社区管理用房等，二层及以上均为住宅套房。15#楼地下一层为车库，一层为架空绿化、架空停非机动车、小区文化室和住宅门厅，二层及以上均为住宅套房。16#楼一层为店面和物业管理用房，二层为店第2页共59页第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共59页面附属用房和物业管理用房。17#楼一层为店面，二层为店面附属用房。地上总建筑面积：189846.13m2，地下室建筑面积：36293.1㎡，标准层层高3m。其中：1#～2#楼27层，大屋面到室外地面高度82.4m3#、4#、9#、10#楼30层，大屋面到室外地面高度91.2m5#～8#、11#、12#楼32层，大屋面到室外地面高度91.8m13#、14#楼33层，大屋面到室外地面高度99.85m15#楼29层，大屋面到室外地面高度87.85m16#楼2层，大屋面到室外地面高度10.90m17#楼2层，大屋面到室外地面高度8.8m2.脚手架搭设方案2.1施工阶段各部位采用的脚手架类型如下表所示：施工阶段架设部位架体类型搭设方式地下室地下室双排钢管架外架钢管横向间距0.9m，外架钢管纵向间距1.5m，内立杆距墙距离0.4m，钢管步距1.8m；主体结构施工阶段主体结构1-2层双排钢管架外架钢管横向间距0.9m，外架钢管纵向间距1.5m，内立杆距墙外皮距离0.4m，钢管步距1.8m；地上三层以上结构型钢悬挑脚手架采用16#工字钢悬挑，六层（6×3=18m）悬挑一次；外架钢管横向间距0.9m，外架钢管纵向间距1.5m，内立杆距墙外皮距离0.3m，第3页共59页第2页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共59页钢管步距1.8m；装修阶段室内多排钢管架钢管的纵、横向间距不大于1.5m外架型钢悬挑脚手架利用主体阶段搭设的外架2.2脚手架施工准备2.2.1技术准备2.2.1.1根据施工组织设计总体布署，本工程地下室施工阶段采用双排单立柱落地钢管架，地上施工阶段采用型钢悬挑脚手架，既作为结构施工期间的安全防护，同时又作为装修用脚手架。2.2.1.2脚手架施工期间同时搭设之字形马道，作为结构施工期间的人行通道。2.2.1.3首层指定位置设置安全通道，并按标准搭设防护棚，其余部位全部封闭，严禁人员出入。2.2.1.3脚手架搭设的过程中应将施工电梯的安装位置留置出来，预留安装宽度为3m，及两根纵立杆间距，此处的纵向横杆单独设置，剪刀撑在此绕开。便于安装井架时对对脚手架好做调整。2.2.2材料准备2.2.2.1钢管：采用外径48.3mm，壁厚3.6mm的焊接钢管，长度2.5～6m，其质量符合现行国家标准的规定，外径及壁厚允许最大偏差为-0.5mm，长管弯曲≤20mm，短管弯曲≤10mm。严重锈蚀、弯曲、压扁、裂纹者均不得使用。统一刷成红色，防护栏杆刷成红黑相间色，钢管上严禁打孔。2.2.2.2扣件：严禁使用有脆裂、变形、滑丝的扣件，扣件的附件，如T型螺栓、螺母、垫圈等应符合行业技术标准和有关规范的规定。在使用时扣件螺栓要拧紧，扭力矩40～50N•m，最大不得超过65N•m。2.2.2.3脚手架板：选用...
