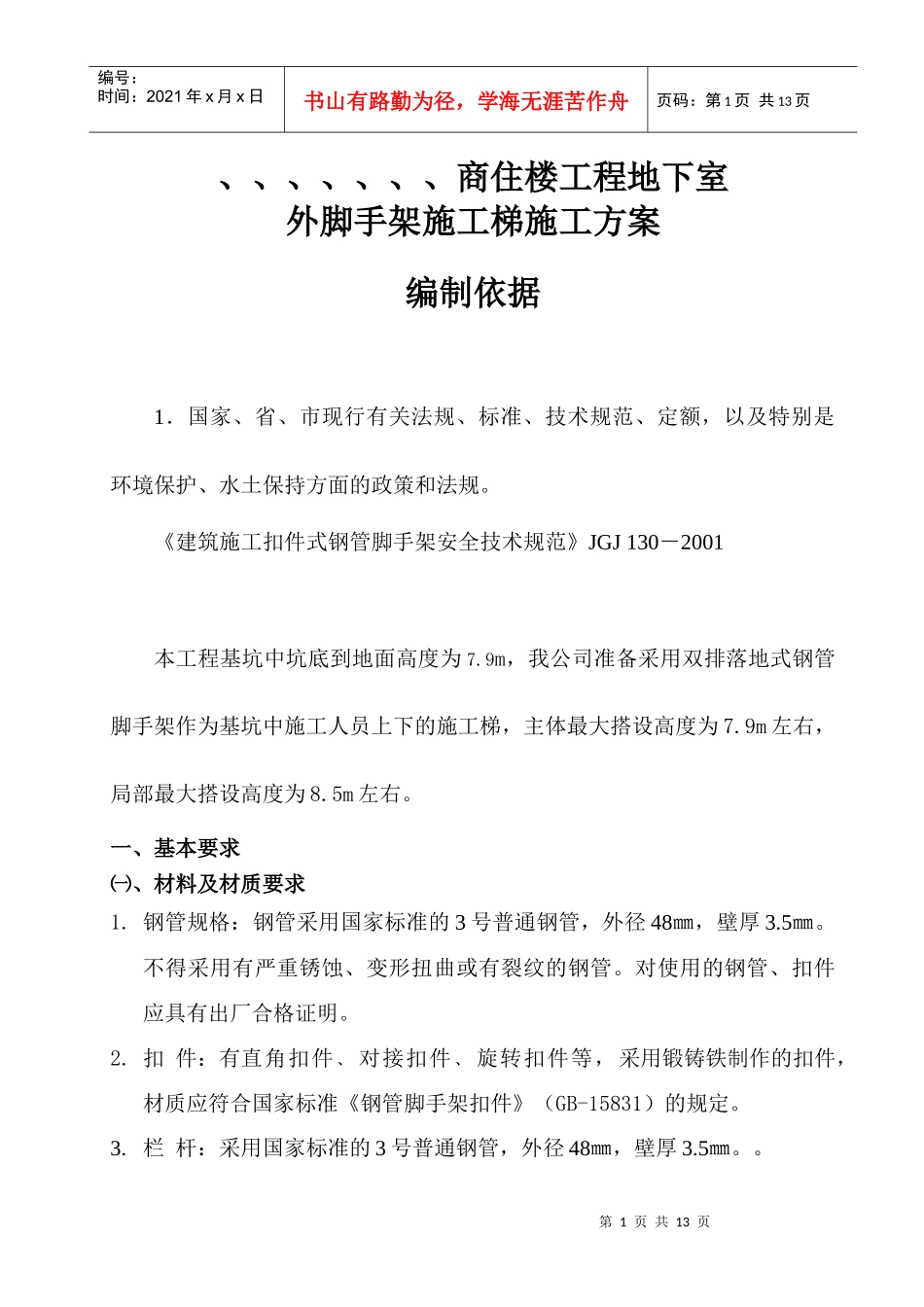

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页、、、、、、、商住楼工程地下室外脚手架施工梯施工方案编制依据1．国家、省、市现行有关法规、标准、技术规范、定额，以及特别是环境保护、水土保持方面的政策和法规。《建筑施工扣件式钢管脚手架安全技术规范》JGJ130－2001本工程基坑中坑底到地面高度为7.9m，我公司准备采用双排落地式钢管脚手架作为基坑中施工人员上下的施工梯，主体最大搭设高度为7.9m左右，局部最大搭设高度为8.5m左右。一、基本要求㈠、材料及材质要求1.钢管规格：钢管采用国家标准的3号普通钢管，外径48㎜，壁厚3.5㎜。不得采用有严重锈蚀、变形扭曲或有裂纹的钢管。对使用的钢管、扣件应具有出厂合格证明。2.扣件：有直角扣件﹑对接扣件﹑旋转扣件等，采用锻铸铁制作的扣件，材质应符合国家标准《钢管脚手架扣件》（GB-15831）的规定。3.栏杆：采用国家标准的3号普通钢管，外径48㎜，壁厚3.5㎜。。第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页4.脚手板：脚手板采用竹竿，用尼龙篾绑扎在小横杆上，要求铺不少于6根竹竿，最大缝隙不得超过8㎝。5.安全网：要选用广州市建筑工程安全监督站认可的密目阻燃安全网，在脚手架外立杆内侧满挂。㈡、外脚手架施工梯基础要求基础工程完工后进行场地平整、夯实，在外脚手架基础部位浇筑100mm厚C10砼垫层，垫层表面要求平整，高出自然地坪10－15cm，待砼硬化后直接将脚手架立杆搭设在上面，立杆底部要设垫板且必须铺放平稳。沿外脚手架基础底部设置临时排水沟，做好排水处理，要求排水良好畅通。㈢、施工梯搭设的基本要求搭设要求根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130－2001进行搭设。外排栅工程搭设顺序为：摆放扫地杆(贴近地面的大横杆)→逐根树立立杆，随即与扫杆扣紧→装扫地小横杆并与立杆或扫地杆扣紧→安第一步大横杆(与各立杆加紧)→安第一步小横杆→第二步大横杆→第二步小横杆→加设临时斜撑杆(上端与第二步大横杆扣紧，在装设两道连墙杆后可拆除)→第三、四步大横杆和小横杆→连墙杆→接立杆→加设剪刀撑→铺脚手架。在外墙设一道安全斜挡板，安全斜挡板水平宽度不小于2m；排栅外侧满拉安全网。1）定位定距：脚手架钢管立杆间距为1.8米，排距为0.85米；大横杆步距为1.8米。各步距外侧大横杆之间设2道防护栏杆，均分间距约为0.6米。脚手板铺设钢网板。2）搭设要求1.总要求：脚手架搭设进度应高出工作面一步，且沿建筑四周围成封闭区域。立杆首根，有长有短，错开搭设，立杆顶端外排应高出建筑物檐口1.5m，内排应低于檐口0.4～0.5m。外架搭设每完成一步，都要及时校第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页正竖杆的垂直度和大、小横杆的标高和水平度，使脚手架步距、横距、纵距上下保持一致。2.立杆：立杆底部要设垫板，当立杆需要接长时，必须采用对接方法，不准采用搭接，应采用对接扣件接长，接头应相互错开50cm以上，并要求相邻两立杆接头不设在同一步距内，接头位置距节点处，不大于步距的1/3。架高30m以内，垂直度偏差不大于高度的1/200，相邻两立杆的接头，应错开50cm以上，力求不在同一步内。架子在30m以上时，不大于架高的1/500，且不大于100mm。3.纵向水平杆：同一排水平杆偏差不大于该脚手架的总长度的1/300，且不大于5cm。纵向水平杆布置在立杆的里侧，相邻两接头在水平方向应错开50cm以上，各接头中心距立杆轴线的距离应小于1/3跨度。4.横向水平杆：必须设置在立杆与纵向水平杆的交点处（主节点），紧靠主节点（两直角扣件中心距不大于15cm），在施工过程中严禁拆除。横向水平杆靠墙一端距墙一般为10－15cm。5.剪刀撑：设置在脚手架外侧，跨越范围为5～7根立杆（不小于6m），剪刀撑与地面的夹角为45°～60°。剪刀撑斜杆与立杆及外伸的横向水平杆交点处用旋转扣件紧固，剪刀撑斜杆底部要落地并垫木板，斜杆需要接长时应采用搭接，搭接长度不小于1.0m。6.扣件连接要求：立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采...
