室内消防给水系统安装课件VIP免费

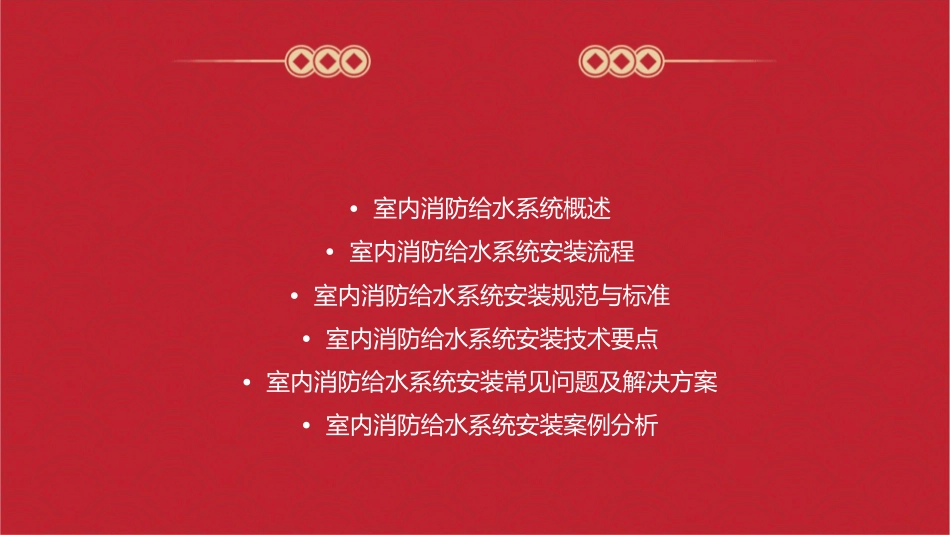

•室内消防给水系统概述•室内消防给水系统安装流程•室内消防给水系统安装规范与标准•室内消防给水系统安装技术要点•室内消防给水系统安装常见问题及解决方案•室内消防给水系统安装案例分析CHAPTER室内消防给水系统的定义室内消防给水系统是指为扑灭室内火灾而设置和供水的水系统，主要由消防水源、消防泵、消防水箱、消防管道、消防栓、喷头等组成。它可以在火灾发生时，通过自动或手动启动消防泵，将水输送到着火区域，通过喷头进行灭火。室内消防给水系统的组成室内消防给水系统主要由以下几个部分组成消防水源：提供灭火所需的水源，通常为市政给水或室内储水设备。消防泵：用于将消防水源提升到所需的水压，以满足灭火所需的水流和压力。室内消防给水系统的组成消防水箱消防管道消防栓喷头连接消防管道，在火灾发生时可以手动或自动开启，将水源喷洒到着火区域。将水源输送到着火区域的管道，通常采用耐压、耐高温的材料。连接消防栓，将水源均匀地喷洒到着火区域，以达到灭火的目的。储存一定量的灭火用水，以备在火灾初期提供水源。室内消防给水系统的分类•根据使用场所和特点的不同，室内消防给水系统可以分为以下几类•湿式系统：在正常情况下，管道内充满压力水，喷头温度达到动作温度时，喷头自动爆裂，水流灭火。它适合于温度不低于4℃，且永远不会冻结的场所。•干式系统：在正常情况下，管道内不充水，喷头温度达到动作温度时才开始充水，靠水压作用开启。它适合于温度较低，容易冻结的场所。•预作用系统：在正常情况下，管道内不充水，喷头无渗漏。火灾时，由火灾探测器或水流指示器报警后，通过控制阀开启快速排气阀、充气阀、切封阀和配水干管进行排气、充气、切封、配水等操作。它适合于容易误喷的场所。CHAPTER安装准备01020304施工计划现场勘查准备工具检查材料制定详细的室内消防给水系统安装计划，包括施工时间、人员、材料等。对安装现场进行勘查，了解现场实际情况，确保安装条件符合要求。准备好安装所需的工具和设备，如管材、阀门、水枪等。对进场的材料进行检查，确保材料质量符合设计要求。安装施工管道安装水枪水带安装按照设计图纸和规范要求，安装室内消防给水系统的管道。根据设计要求，安装室内消防给水系统所需的水枪和水带。阀门安装系统压力试验在需要的位置安装阀门，确保对安装好的系统进行压力试验，阀门的方向、位置、型号等符合设计要求。检查系统的密封性和强度是否符合要求。安装验收系统检查验收资料对安装好的室内消防给水系统进行检查，确保系统运行正常。整理验收资料，包括施工图纸、施工记录、质量检验报告等。验收标准验收结论按照相关规范和标准，对室内消防给水系统进行验收，确保系统符合设计要求和规范标准。根据验收情况，得出验收结论，对验收中出现的问题及时进行整改。CHAPTER安装规范消防水泵的安装消防水泵的基座应牢固、水平，并用地脚螺栓固定。消防水泵的出水管上应安装止回阀和压力表。安装规范01020304管道的安装管道应采用质量合格的管材，并按照设计要求进行铺设。管道的支架和吊架应设置合理，确保管道的稳定性和安全性。管道的连接应牢固、密封，不得有渗漏现象。安装标准消防水泵的性能应符合设计要求，运转正常、无异响、无渗漏。管道的材质、规格、连接方式等应符合设计要求和相关标准。管道的安装位置、标高、坡度等应符合设计要求和相关标准。管道的水压试验应符合设计要求和相关标准，不得有渗漏现象。验收标准消防水泵的性能验收应符合设计要求和相关标准，运转正常、无异响、无渗漏。管道的安装质量验收应符合设计要求和相关标准，牢固、稳定、密封性好。水压试验验收应符合设计要求和相关标准，不得有渗漏现象。CHAPTER管材选择与连接技术钢管选择选择优质的钢管，其管壁厚度、无沙眼、无裂缝等缺陷，确保耐压能力和使用寿命。连接方法采用焊接、法兰连接、螺纹连接等方式，根据不同的管材和施工条件选择合适的连接方法。给水设施的安装技术010203引入管安装水表安装给水管道布置将给水管从外墙引入室内，注意接口的密封性和牢固性，防止渗漏。在水表前安装过滤器，确保水表的准确计量和保...
