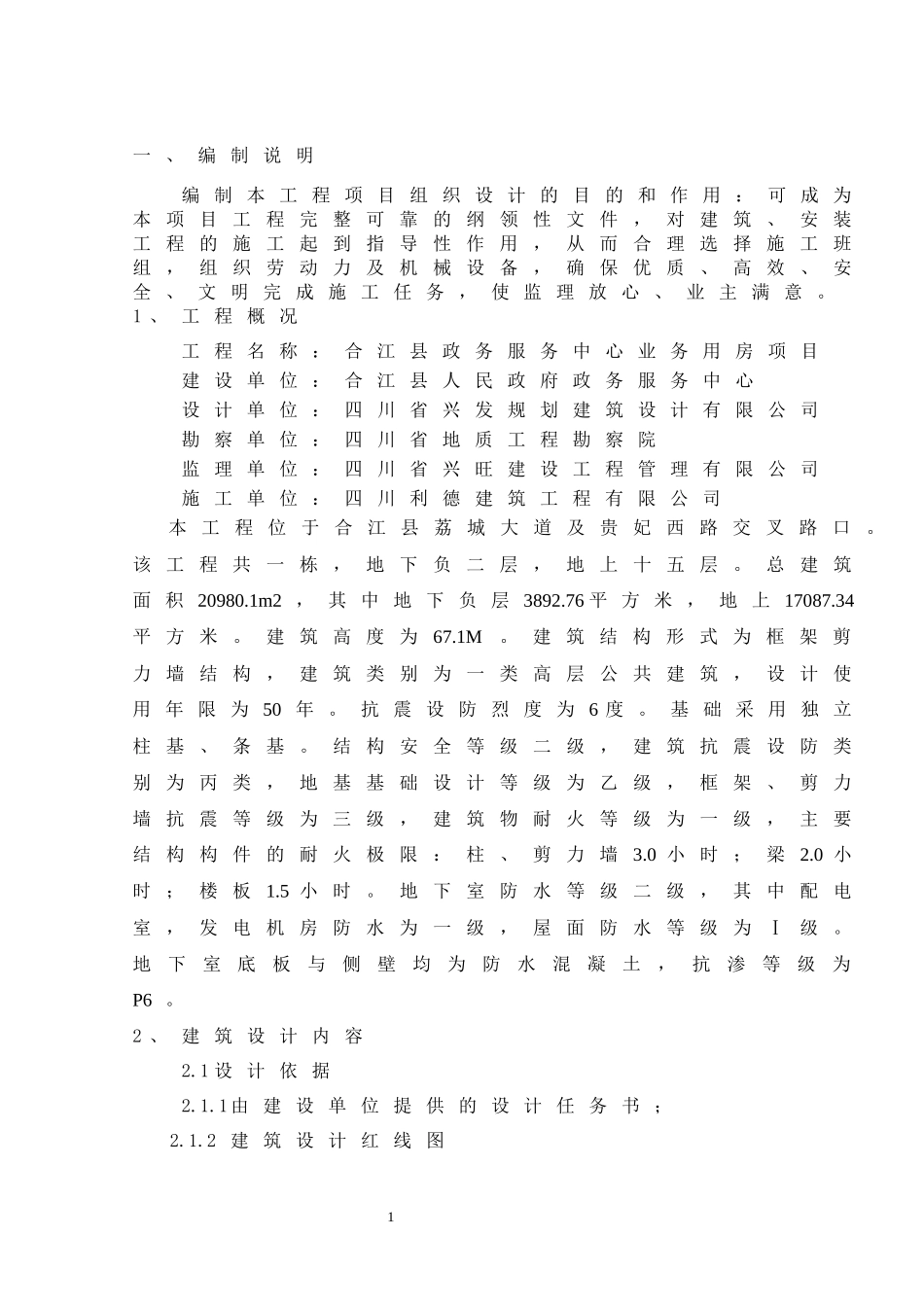

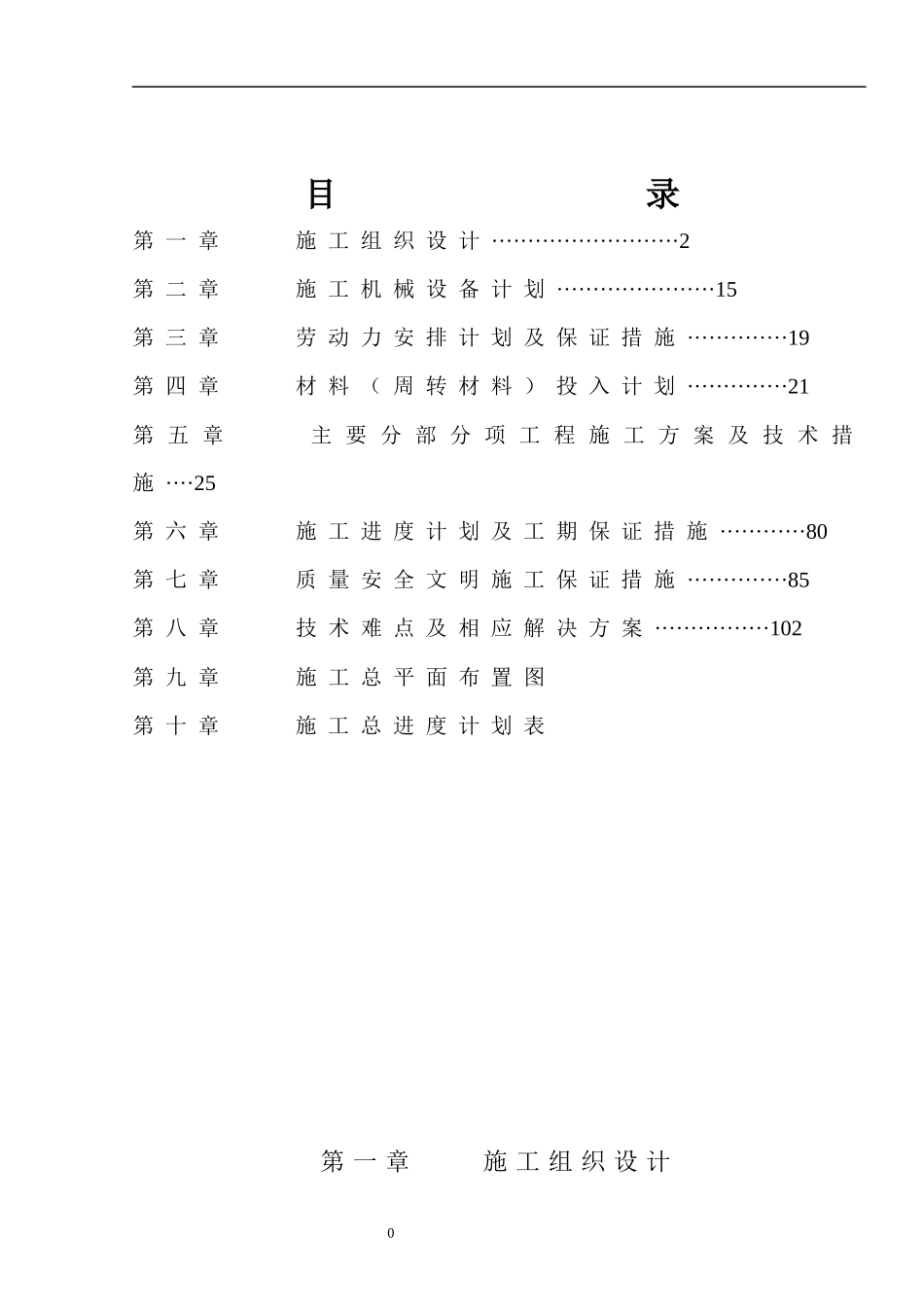

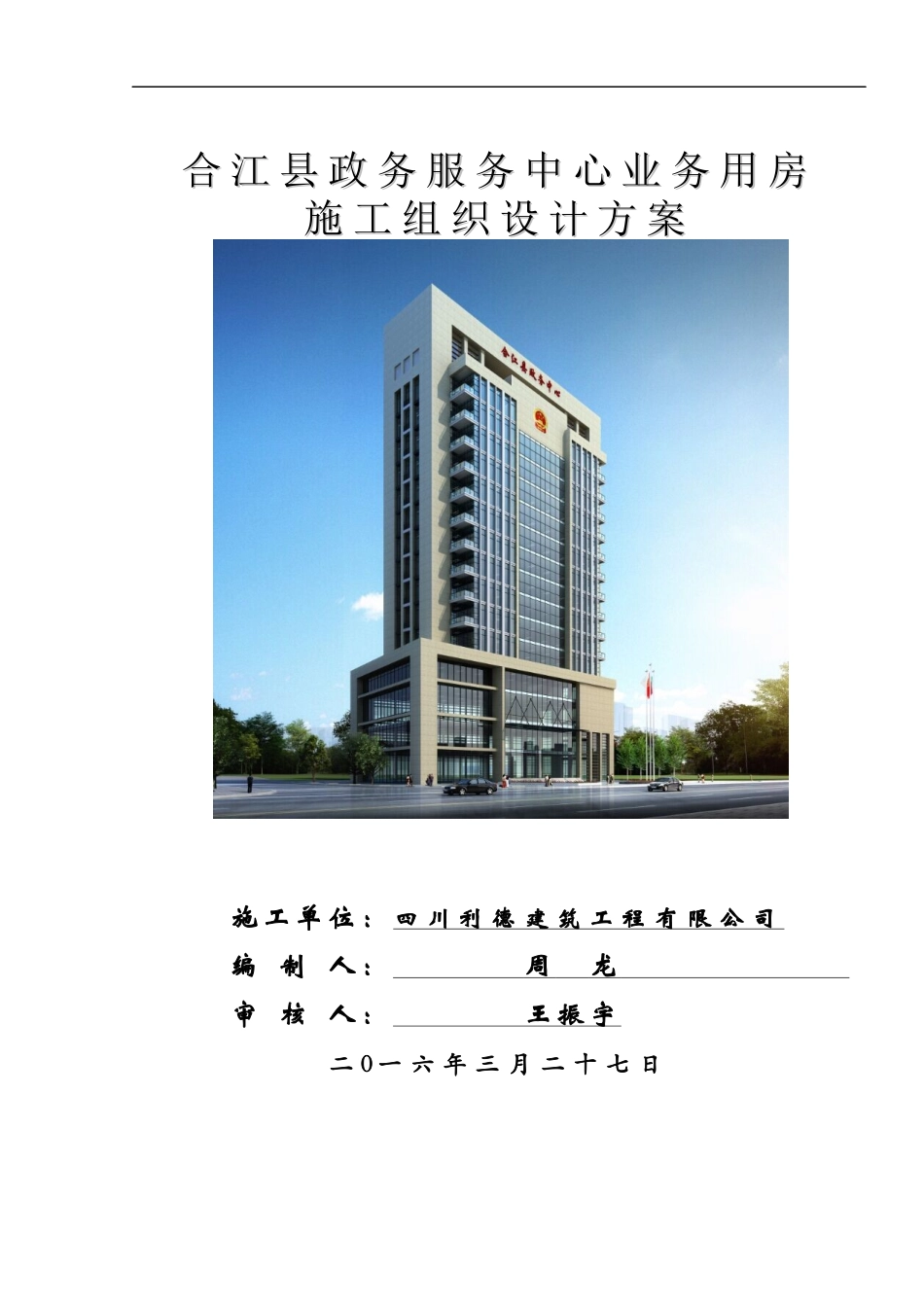

合江县政务服务中心业务用房合江县政务服务中心业务用房施工组织设计方案施工组织设计方案施工单位：四川利德建筑工程有限公司编制人：周龙审核人：王振宇二0一六年三月二十七日0目录第一章施工组织设计··························2第二章施工机械设备计划······················15第三章劳动力安排计划及保证措施··············19第四章材料（周转材料）投入计划··············21第五章主要分部分项工程施工方案及技术措施····25第六章施工进度计划及工期保证措施············80第七章质量安全文明施工保证措施··············85第八章技术难点及相应解决方案················102第九章施工总平面布置图第十章施工总进度计划表第一章施工组织设计10一、编制说明编制本工程项目组织设计的目的和作用：可成为本项目工程完整可靠的纲领性文件，对建筑、安装工程的施工起到指导性作用，从而合理选择施工班组，组织劳动力及机械设备，确保优质、高效、安全、文明完成施工任务，使监理放心、业主满意。1、工程概况工程名称：合江县政务服务中心业务用房项目建设单位：合江县人民政府政务服务中心设计单位：四川省兴发规划建筑设计有限公司勘察单位：四川省地质工程勘察院监理单位：四川省兴旺建设工程管理有限公司施工单位：四川利德建筑工程有限公司本工程位于合江县荔城大道及贵妃西路交叉路口。该工程共一栋，地下负二层，地上十五层。总建筑面积20980.1m2，其中地下负层3892.76平方米，地上17087.34平方米。建筑高度为67.1M。建筑结构形式为框架剪力墙结构，建筑类别为一类高层公共建筑，设计使用年限为50年。抗震设防烈度为6度。基础采用独立柱基、条基。结构安全等级二级，建筑抗震设防类别为丙类，地基基础设计等级为乙级，框架、剪力墙抗震等级为三级，建筑物耐火等级为一级，主要结构构件的耐火极限：柱、剪力墙3.0小时；梁2.0小时；楼板1.5小时。地下室防水等级二级，其中配电室，发电机房防水为一级，屋面防水等级为Ⅰ级。地下室底板与侧壁均为防水混凝土，抗渗等级为P6。2、建筑设计内容2.1设计依据2.1.1由建设单位提供的设计任务书；2.1.2建筑设计红线图212.1.3由四川省地质工程勘察院提供的工程地质勘察报告；2.1.4国家建设部和其它部门颁发的有关设计规范,规程和细则；2.2设计说明2.2.1屋面做法：上人防水屋面，炉渣混凝土找2%坡，最薄处30厚，面上为20厚1:3水泥砂浆找平层，刷底胶剂一遍，粘贴4厚PVC卷材防水一道，胶粘剂两道，20厚1：3水泥砂浆找平层，然后4厚SBS改性沥青卷材一道，胶粘剂两道，面铺无纺布一层，然后铺90厚岩棉板一层作保温层，20厚1:3水泥砂浆保护层，最面上40厚C20细石混凝土保护层，内配∅6@钢筋双向中距150每6m设分格缝，缝内填高分子密封膏。非上人防水屋面，炉渣混凝土找2%坡，最薄处30厚，面上为20厚1:3水泥砂浆找平层，刷底胶剂一遍，粘贴4厚PVC卷材防水一道，胶粘剂两道，20厚1：3水泥砂浆找平层，然后4厚SBS改性沥青卷材一道，胶粘剂两道，然后铺90厚岩棉板一层作保温层，20厚1:3水泥砂浆保护层，最面上20厚1:2.5水泥砂浆保护层，分隔缝间距≤1.0m。地下室顶板防水屋面，防水混凝土顶板面上炉渣混凝土找2%坡，最薄处30厚，面上为20厚1:3水泥砂浆找平层，4厚聚酯胎SBS改性沥青防水卷材（Ⅱ型，耐根穿刺），干铺油毡隔离层，80厚C20混凝土随打随抹配筋^18@200网,缝填粗砂，地面铺装另详景观设计。2.2.2楼地面:楼面装饰除开楼梯间及前室为花岗石面层铺贴32外均为地砖铺贴，混凝土楼板起水泥浆水灰比0.4-0.5结合层一道，20厚1：3水泥砂浆找平层，20厚1:2干硬性水泥砂浆结合层，上洒1-2厚水泥并洒清水适量，面贴地砖面层。厕所厨房等有防水要求的在找坡层上增加一道1.5厚聚氨酯防水涂料。电梯机房表面为普通水磨石面层草酸处理后打蜡上光，负一层车库面层为防尘耐磨地坪漆。地面持力层参照地基与基础专项施工方案，面层为防尘耐磨地坪漆，设备井和设备用房、配电室采用防静电面层。楼梯间采用花岗石面层，水泥砂浆擦...
