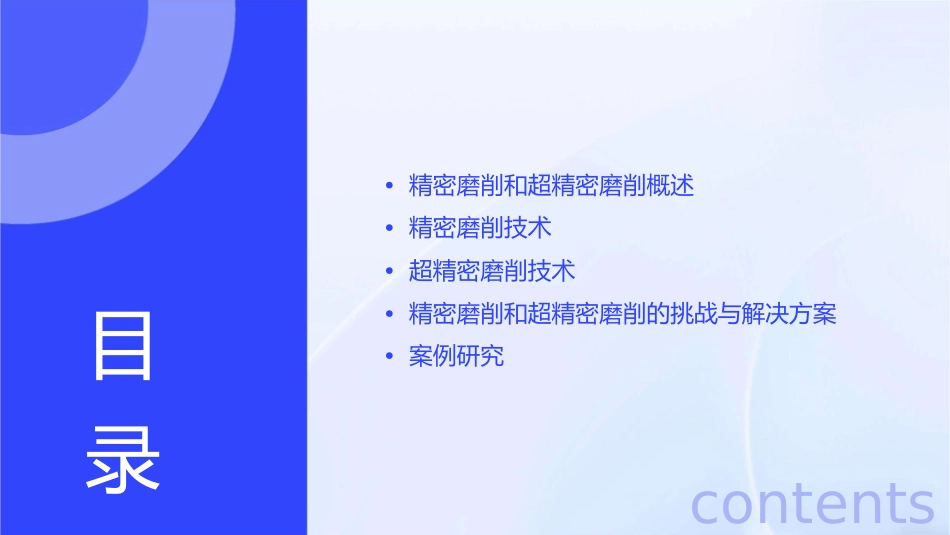

精密磨削和超精密磨削课件•精密磨削和超精密磨削概述•精密磨削技术•超精密磨削技术•精密磨削和超精密磨削的挑战与解决方案•案例研究目录contents01精密磨削和超精密磨削概述定义与特点定义精密磨削是一种加工方法,通过高精度的磨削工具和工艺参数,实现工件的高精度加工。超精密磨削是精密磨削的一种,其加工精度更高,通常用于加工高精度、高表面质量的工件。特点高精度、高表面质量、高效率、高稳定性。历史与发展历史精密磨削和超精密磨削的历史可以追溯到20世纪初,随着工业技术的发展,其加工精度和加工效率不断提高。发展现代精密磨削和超精密磨削技术已经实现了数字化、智能化和自动化,加工精度和加工效率得到了极大的提高。应用领域航空航天电子用于加工飞机发动机叶片、涡轮盘等高精度零件。用于加工微型电子元件、集成电路等高精度零件。能源其他用于加工核反应堆、太阳能电池板等高精度零件。用于加工医疗器械、钟表、光学仪器等高精度零件。02精密磨削技术磨削原理01磨削是通过砂轮的切削和磨削作用,去除工件表面的材料,以达到加工精度和表面粗糙度的要求。02磨削过程中,砂轮的切削刃与工件表面产生瞬时的接触,产生切屑和表面热效应,从而实现材料的去除和表面的光整。磨削工艺参数磨削深度指砂轮切削刃在工件表面上的垂直进给量,直接影响磨削效率和磨削质量。磨削速度指砂轮线速度,即砂轮外缘的线速度,对磨削效率和表面粗糙度有重要影响。切削液用于冷却、润滑和清洗,减少切削热和摩擦力,提高磨削效率和工件表面质量。磨削工具与材料砂轮是磨削过程中最主要的工具,由磨料、结合剂和气孔组成,其性质直接影响磨削效率和工件表面质量。研磨剂由磨料、结合剂和添加剂组成,用于研磨和抛光,提高工件表面光洁度。磨削设备010203平面磨床外圆磨床无心磨床主要用于平面磨削,如玻璃、石材、陶瓷等材料的加工。主要用于外圆柱面的磨削,如轴、孔、凸轮等零件的加工。主要用于批量生产中小型零件的磨削加工,可实现自动化生产。03超精密磨削技术超精密磨削原理磨削原理切削深度与表面粗糙度超精密磨削的切削深度极小,通常在纳米级别,能够获得极低的表面粗糙度。超精密磨削利用磨粒在工件表面上的微量切削和抛光作用,实现工件的高精度加工。磨粒运动在超精密磨削中,磨粒的运动轨迹和速度对加工精度和表面质量有重要影响。超精密磨削工艺参数磨削液砂轮修整磨削速度与进给量选择合适的磨削液对于超精密磨削的冷却、润滑和清洗效果至关重要。砂轮的修整方式和参数对超精密磨削的表面质量和效率有重要影响。根据工件材料和加工要求选择合适的磨削速度和进给量。超精密磨削工具与材料砂轮材料超精密磨削通常使用金刚石、立方氮化硼等高硬度、高耐磨性的砂轮材料。工具涂层采用涂层技术可以提高砂轮的硬度和耐磨性,从而提高超精密磨削的加工精度和效率。超精密磨削设备设备精度超精密磨削设备应具备高精度、高稳定性和高刚性的特点,以确保加工精度和表面质量。设备布局超精密磨削设备的布局应合理规划,便于操作和维护,同时要确保良好的工作环境。04精密磨削和超精密磨削的挑战与解决方案技术挑战精度要求高材料去除率低精密磨削和超精密磨削需要达到极高的加工精度,对设备、工艺和操作人员的技能要求极高。由于加工精度要求高,材料去除率较低,加工效率低下。热影响大环境影响大加工过程中会产生大量的热量,对工件和磨具的热稳定性要求高,否则会影响加工精度。加工过程中会产生大量的粉尘和噪音,对环境的影响较大。解决方案与未来发展加强操作人员培训通过加强操作人员的技能培训,提高其操作水平和责任心,确保加工质量和效率。优化加工工艺引入智能化技术通过引入智能化技术,实现加工过程的自动化和智能化,提高加工精度和效率,降低对操作人员的依赖。通过优化加工工艺参数,提高材料去除率和加工效率,同时降低热影响和环境影响。研发高精度设备绿色制造技术通过研发高精度、高稳定性的加工设备和测量设备,提高加工精度和加工效率。通过采用绿色制造技术,降低加工过程中的环境污染,实现可持续发展。05案例研究精密磨削案例01020304案例一案例...
