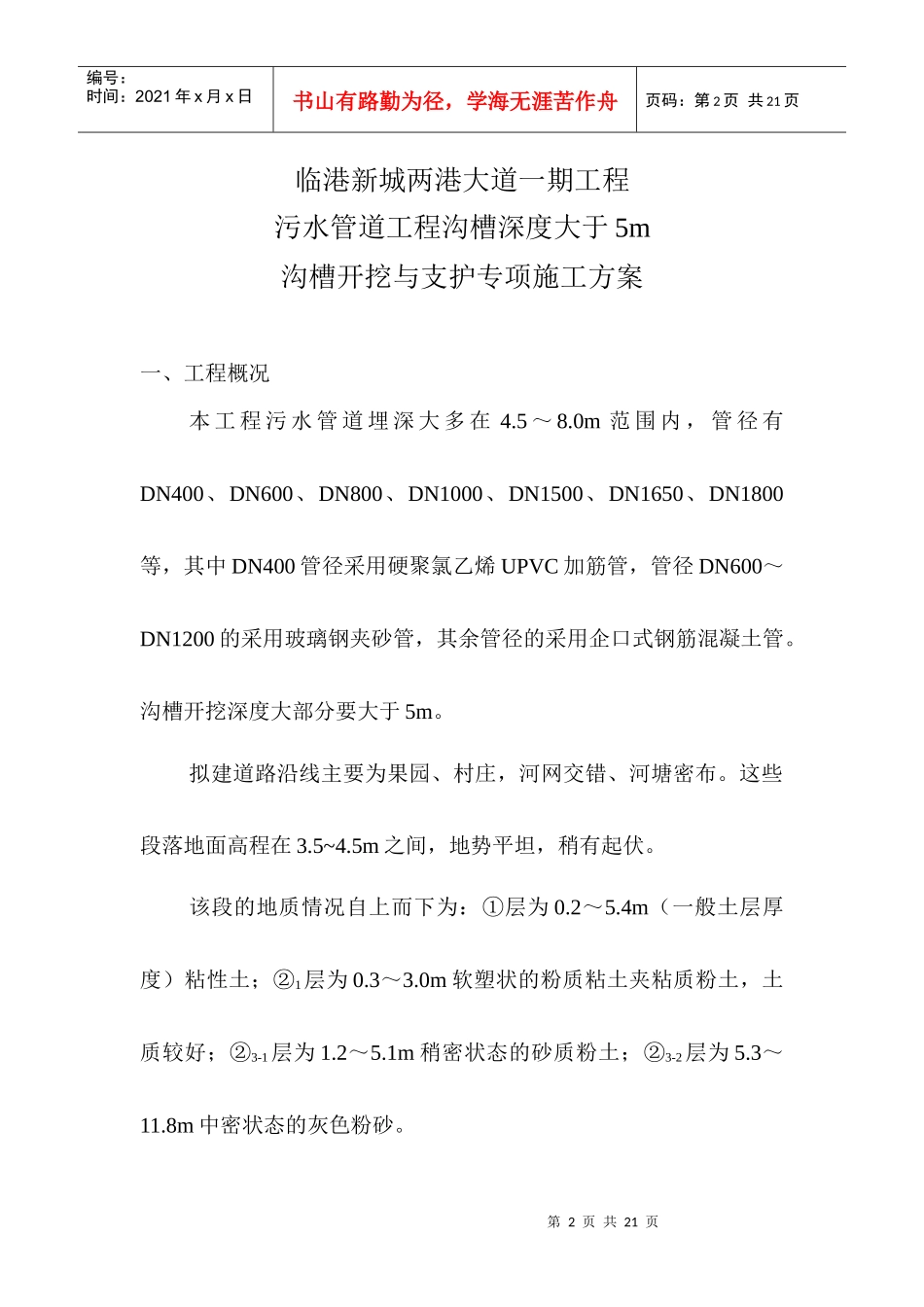

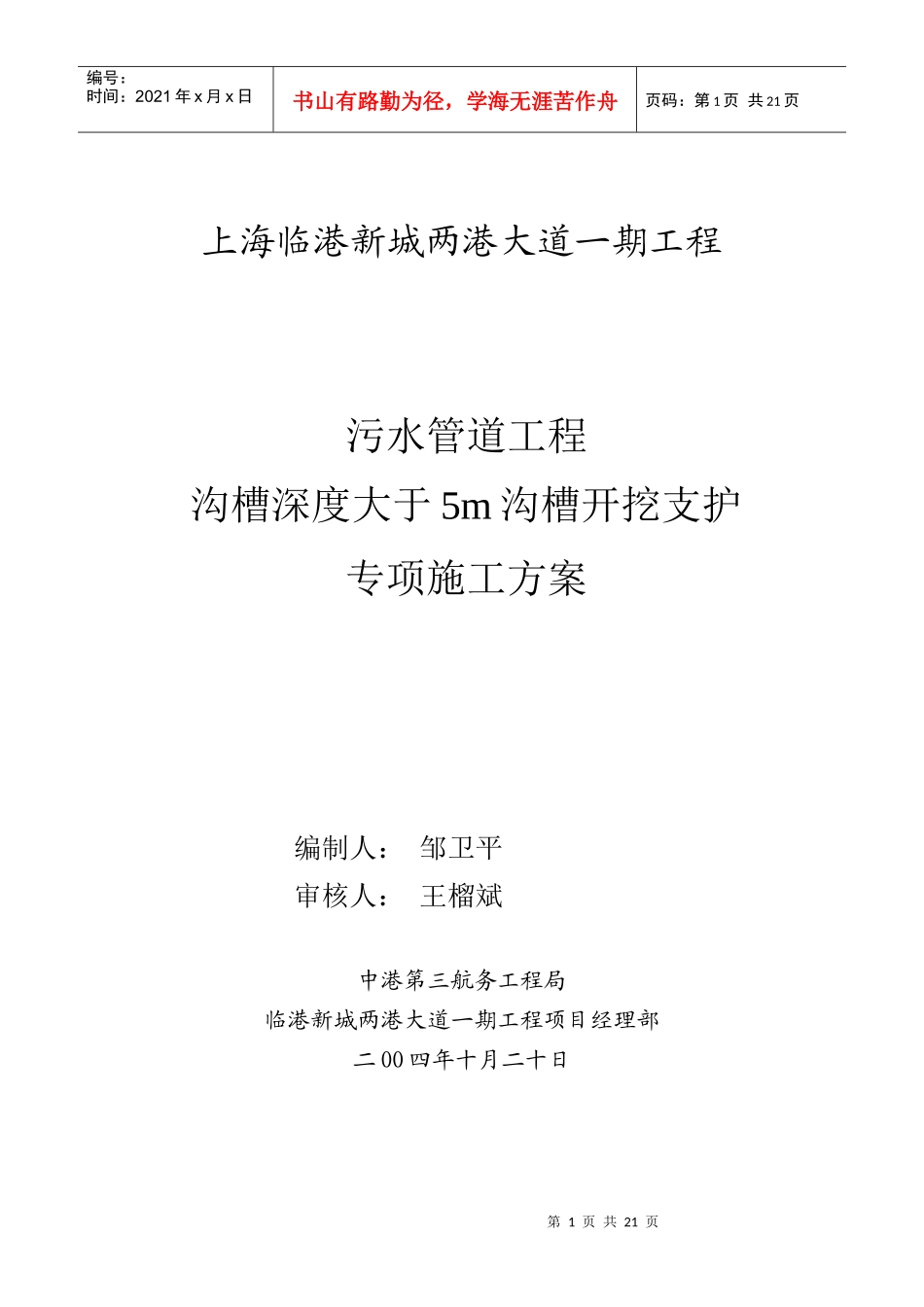

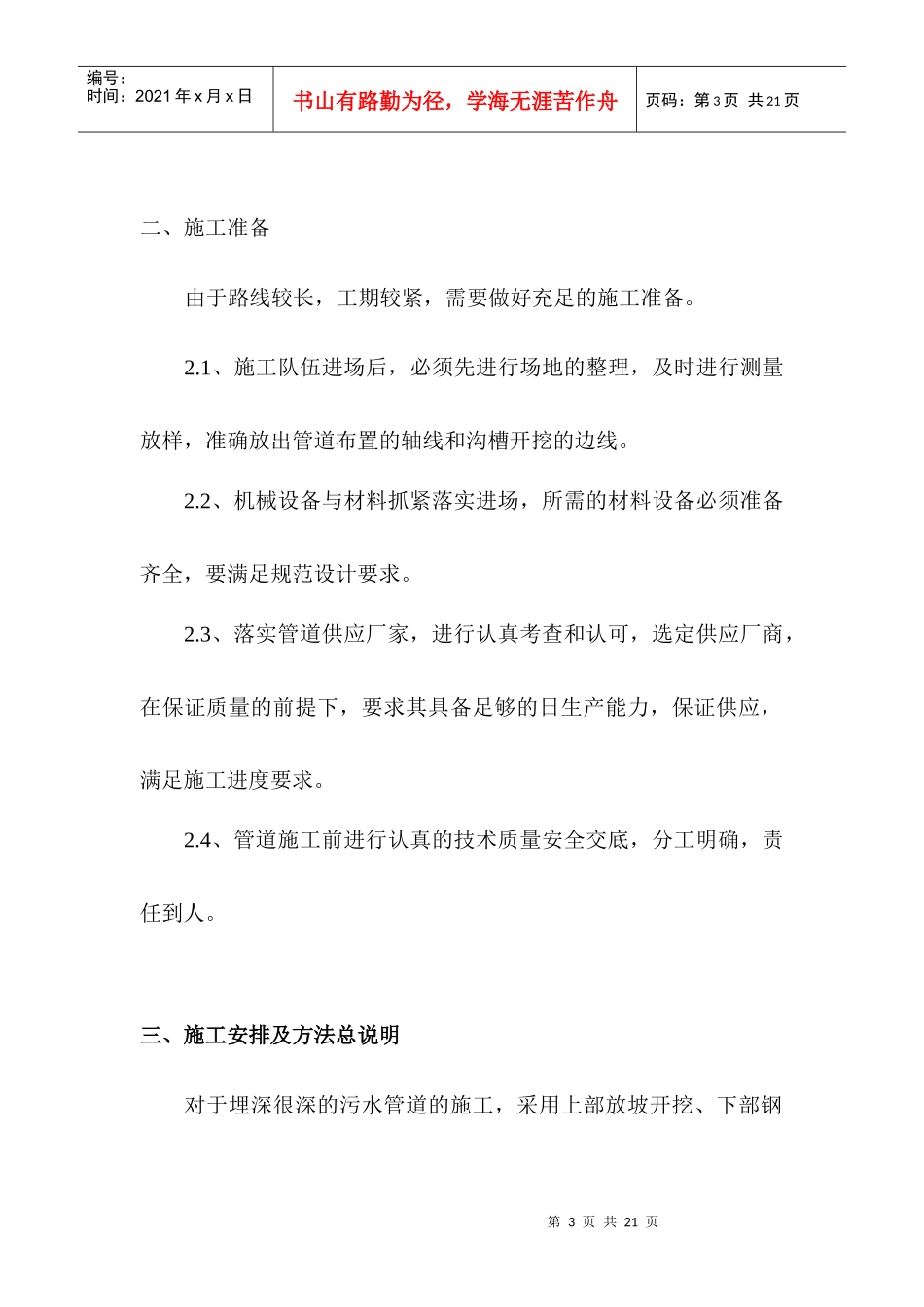

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页上海临港新城两港大道一期工程污水管道工程沟槽深度大于5m沟槽开挖支护专项施工方案编制人：邹卫平审核人：王榴斌中港第三航务工程局临港新城两港大道一期工程项目经理部二OO四年十月二十日第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页临港新城两港大道一期工程污水管道工程沟槽深度大于5m沟槽开挖与支护专项施工方案一、工程概况本工程污水管道埋深大多在4.5～8.0m范围内，管径有DN400、DN600、DN800、DN1000、DN1500、DN1650、DN1800等，其中DN400管径采用硬聚氯乙烯UPVC加筋管，管径DN600～DN1200的采用玻璃钢夹砂管，其余管径的采用企口式钢筋混凝土管。沟槽开挖深度大部分要大于5m。拟建道路沿线主要为果园、村庄，河网交错、河塘密布。这些段落地面高程在3.5~4.5m之间，地势平坦，稍有起伏。该段的地质情况自上而下为：①层为0.2～5.4m（一般土层厚度）粘性土；②1层为0.3～3.0m软塑状的粉质粘土夹粘质粉土，土质较好；②3-1层为1.2～5.1m稍密状态的砂质粉土；②3-2层为5.3～11.8m中密状态的灰色粉砂。第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页二、施工准备由于路线较长，工期较紧，需要做好充足的施工准备。2.1、施工队伍进场后，必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。2.2、机械设备与材料抓紧落实进场，所需的材料设备必须准备齐全，要满足规范设计要求。2.3、落实管道供应厂家，进行认真考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。2.4、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。三、施工安排及方法总说明对于埋深很深的污水管道的施工，采用上部放坡开挖、下部钢第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页板桩支护两次成槽的挖土方法，先考虑将表土（粘性土）挖除一层（2.0m左右），有效降低沟槽深度，然后进行井点降水，打设钢板桩，再开挖沟槽，采用2～3道顶撑支护，铺设管道。四、施工方案4.1、污水管道施工工艺流程测量放线→第一次土方开挖→布置井点降水→打设钢板桩→沟槽开挖及支护→管道基础施工→铺设管道→污水井施工→磅水（闭水）试验→管道坞膀→沟槽回填4.2、测量放线根据设计施工图，测设管道中心线和污水井中心位置，设立中心桩。管道中心线和井中心位置经监理复核后方可在施工中使用。根据施工管道直径大小，按规定的沟槽宽度测放出边线，开挖前用石灰划线来控制，对于井位置的确定通过在沟槽外两侧设置控制桩来进行控制，并记录两桩至井中心的距离，以备校核。4.3、第一次土方开挖按照测量放出的开挖线，进行第一次开挖，将表层1.5～3.0m厚的粘土层开挖，上口宽度按照管径的大小和开挖深度来确定，一般为12m左右，按照《市政排水管道工程施工及验收规范》(DBJ08-第5页共21页第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页220-96)确定开挖边坡坡度为1：1，这样可以有效降低沟槽的深度，挖出的土离槽口尽量远，2m以上，堆土高度宜小于1.5m，或者尽量远离堆放，以减小土压力对沟槽的影响。挖方安全边坡计算：已知土的重度为Υ=18.0kN/m3，内摩擦角φ=26°，粘聚力c＝12kN/m2，为坡度1：1，开挖坡度角θ=45°。由此得出，基槽边坡稳定时的允许开挖最大深度h：h=2*c*sinθ*cosφ/(Υsin2((θ-φ)/2))>5m因此，按照1：1开挖表层2.0～3.0m能确保边坡的稳定。第6页共21页第5页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共21页按照开挖3m深，其边坡的稳定安全系数为：K＝ψs×c/（H×Υ）根据H＝3.0m，开挖坡度角θ=45°，查得稳定系数ψs>12。K>2.6所以土坡处于稳定状态。4.4、井点降水由于污水管的埋深多在5.0m以上，为防止土层液化或管涌，沟槽采用板桩密排支撑，井点降水。井点布置在沟槽两...
