架线施工总方案(DOC35页)VIP免费

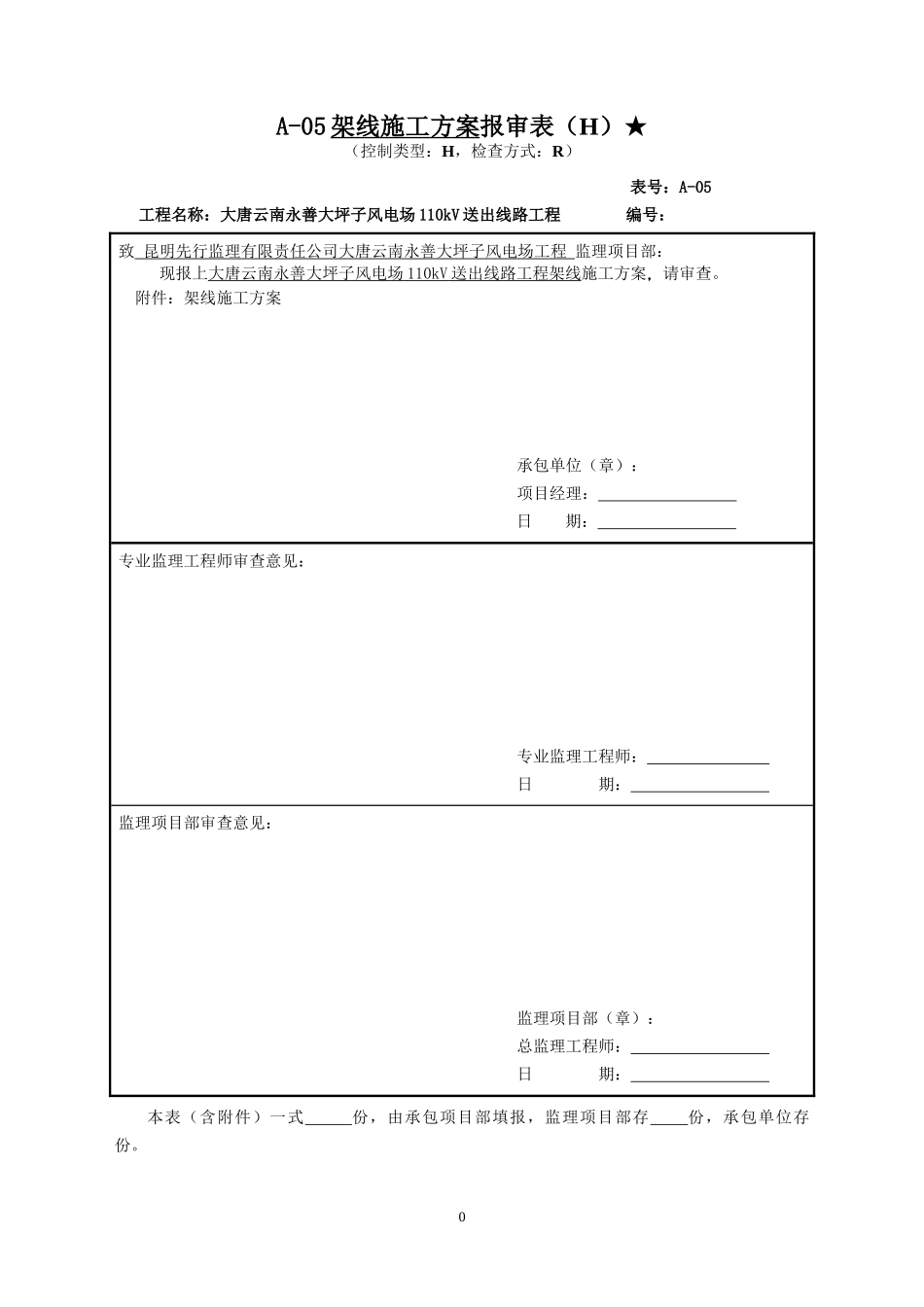

架线施工总方案(DOC35页)_第1页
1/37

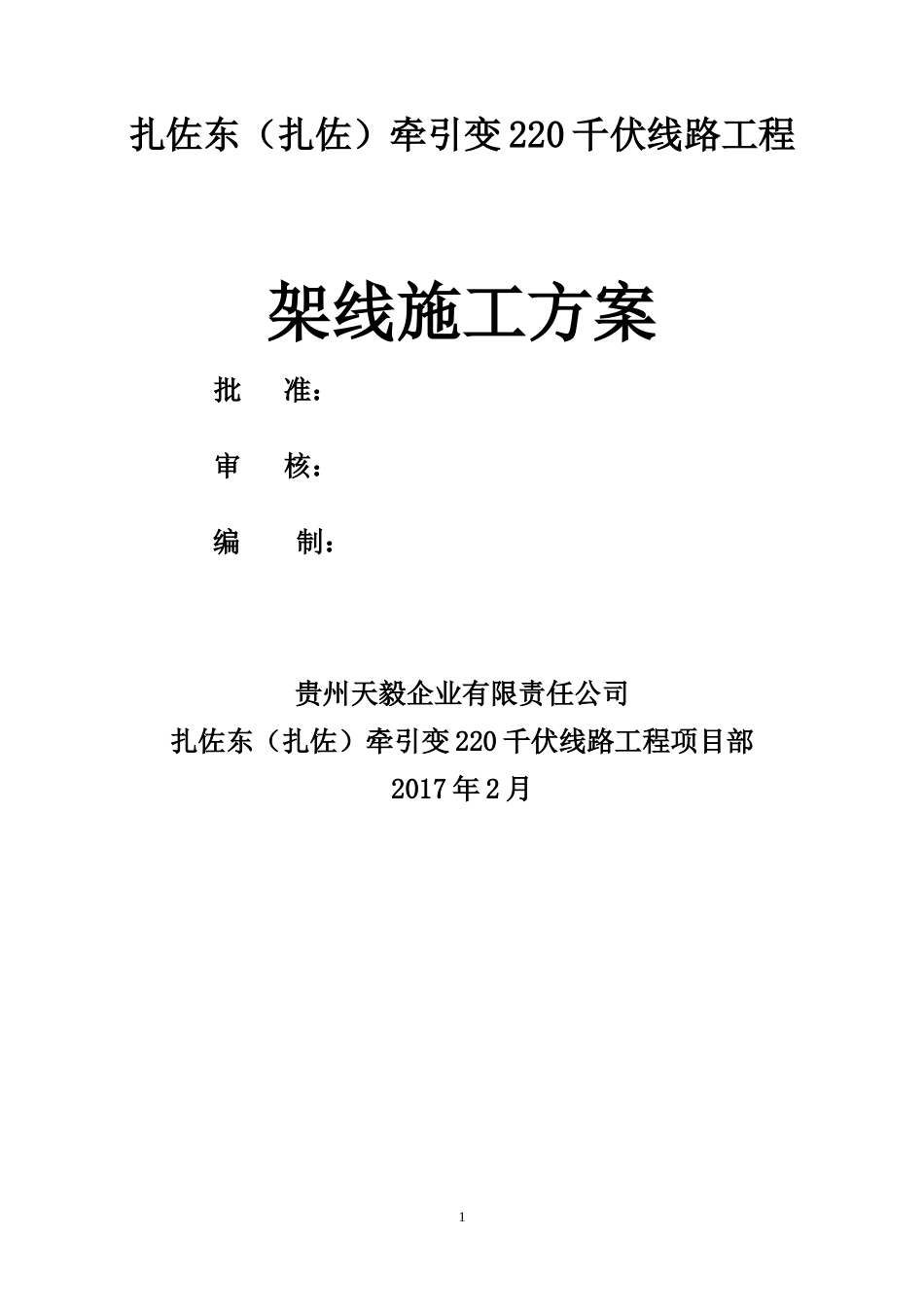

架线施工总方案(DOC35页)_第2页
2/37

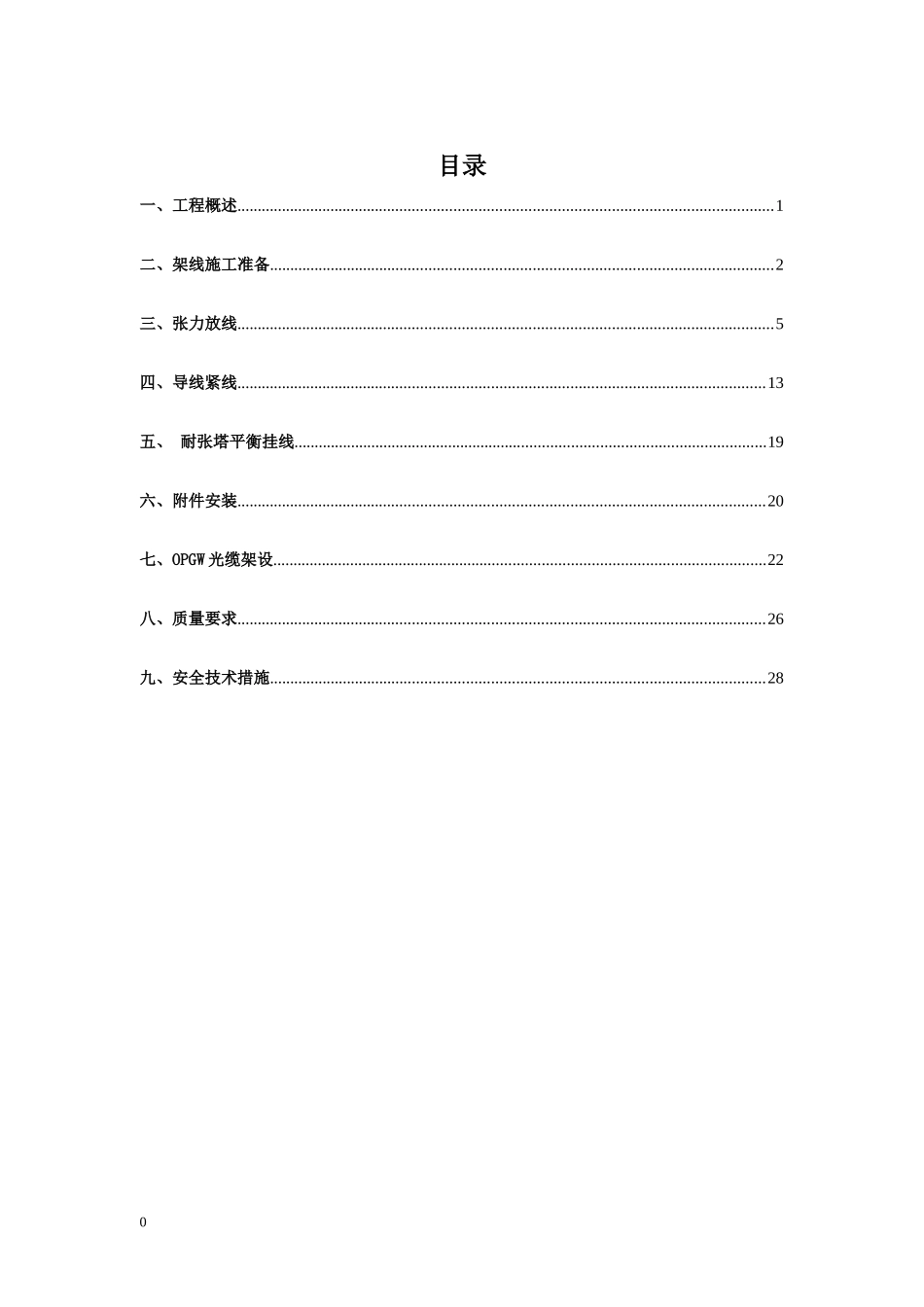

架线施工总方案(DOC35页)_第3页
3/37
A-05架线施工方案报审表(H)★(控制类型:H,检查方式:R)表号:A-05工程名称:大唐云南永善大坪子风电场110kV送出线路工程编号:致昆明先行监理有限责任公司大唐云南永善大坪子风电场工程监理项目部:现报上大唐云南永善大坪子风电场110kV送出线路工程架线施工方案,请审查。附件:架线施工方案承包单位(章):项目经理:日期:专业监理工程师审查意见:专业监理工程师:日期:监理项目部审查意见:监理项目部(章):总监理工程师:日期:本表(含附件)一式份,由承包项目部填报,监理项目部存份,承包单位存份。0扎佐东(扎佐)牵引变220千伏线路工程架线施工方案批准:审核:编制:贵州天毅企业有限责任公司扎佐东(扎佐)牵引变220千伏线路工程项目部2017年2月1目录一、工程概述..................................................................................................................................1二、架线施工准备..........................................................................................................................2三、张力放线..................................................................................................................................5四、导线紧线................................................................................................................................13五、耐张塔平衡挂线...................................................................................................................19六、附件安装................................................................................................................................20七、OPGW光缆架设........................................................................................................................22八、质量要求................................................................................................................................26九、安全技术措施........................................................................................................................280第0页共38页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第0页共38页一、工程概述1、工程名称:110kV大坪子风电场送出线路。2、线路起迄点:起于110kV大坪子风电场升压站,迄于110kV万和变。3、路径长度:新建线路全长17.778km,曲折系数1.3。4、架设方式:除110kV万和变出线终端为双回路塔外,其余均为单回路架设。5、地形系数:线路沿线海拔在1600m~3150m之间,地形丘陵占25%,一般山地占60%,高山占15%。6、设计气象条件:全线划分为4个冰区,即:10mm、20mm、30mm、40mm冰区。10mm、20mm冰区基本风速按25m/s设计,30mm、40mm冰区按27m/s设计。其中10mm冰区线路长度1.826km,20mm冰区线路长度0.814km,30mm冰区线路长度6.542km,40mm冰区线路长度8.596km。7、中性点接地方式:直接接地。8导线型号:10mm、20mm冰区导线型号为:JL/G1A-240/40-26/7型钢芯铝绞线(长度2.64km);30mm、40mm冰区导线型号为:JLHA1/G1A-290/45-26/7型钢芯铝合金绞线(长度15.138km)。9、地线型号:两根地线均为24芯OPGW光缆。10mm、20mm冰区地线型号为:OPGW-24B1-80(长度2.64km);30mm、40mm冰区地线型第1页共38页第0页共38页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共38页号为:OPGW-24B1-120(长度15.138km)。10、绝缘水平:10mm、20mm冰区悬垂串和跳线串采用8片,耐张串采用9片;30mm、40mm冰区悬垂串和跳线串采用9片,耐张串采用10片。11、绝缘子及金具串型:10mm、20mm冰区悬垂串、跳线串采用70kN单、双联绝缘子串,耐张串采用70kN单、双联绝缘子串;30mm、40mm冰区悬垂串、跳线串采用100kN单、双联绝缘子串,耐张串采用100kN单、双联绝缘子串。12、金具:采用电力工业部电力金具产品样本中的型号,金具选择...
