高层脚手架施工方案VIP免费

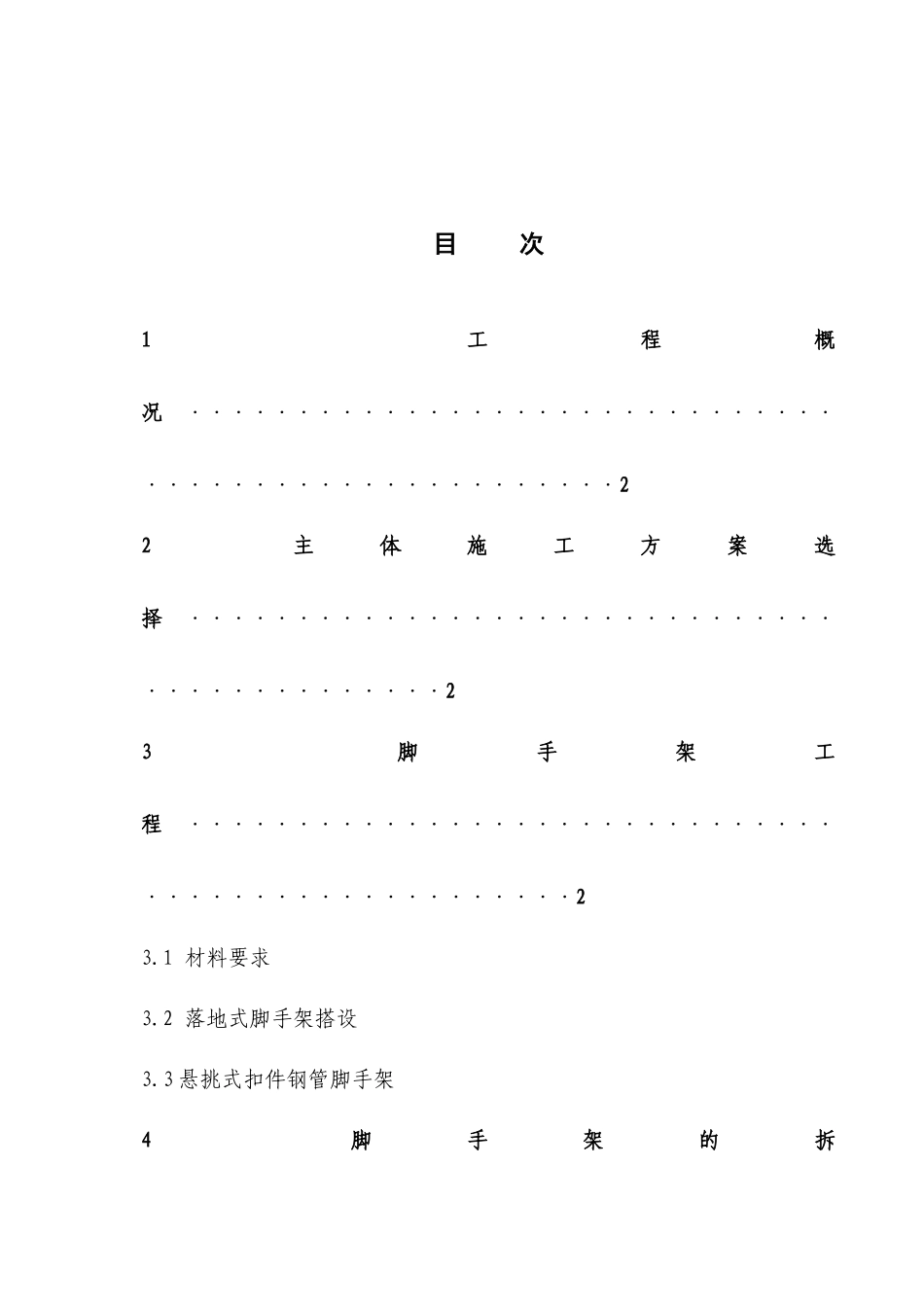

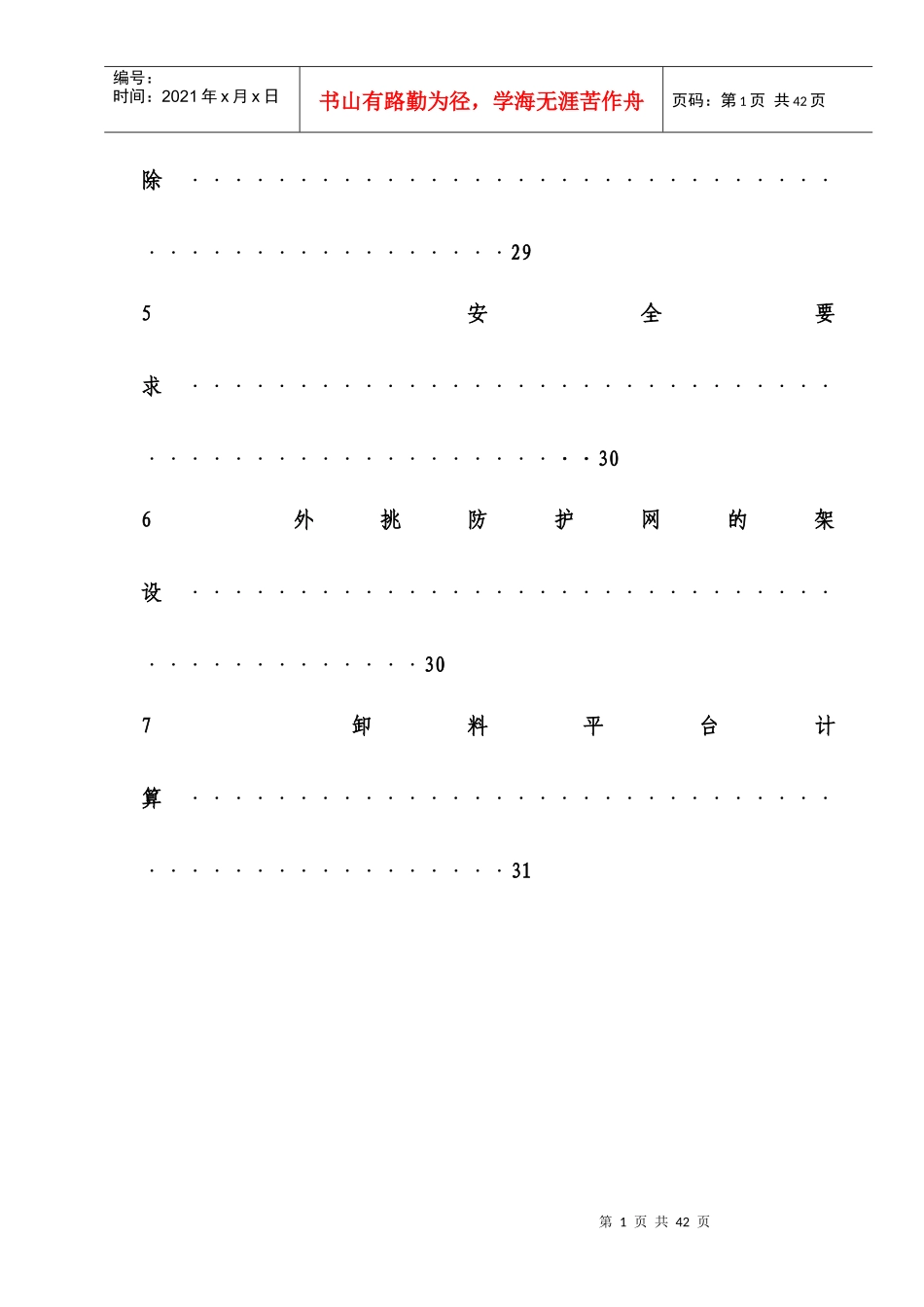

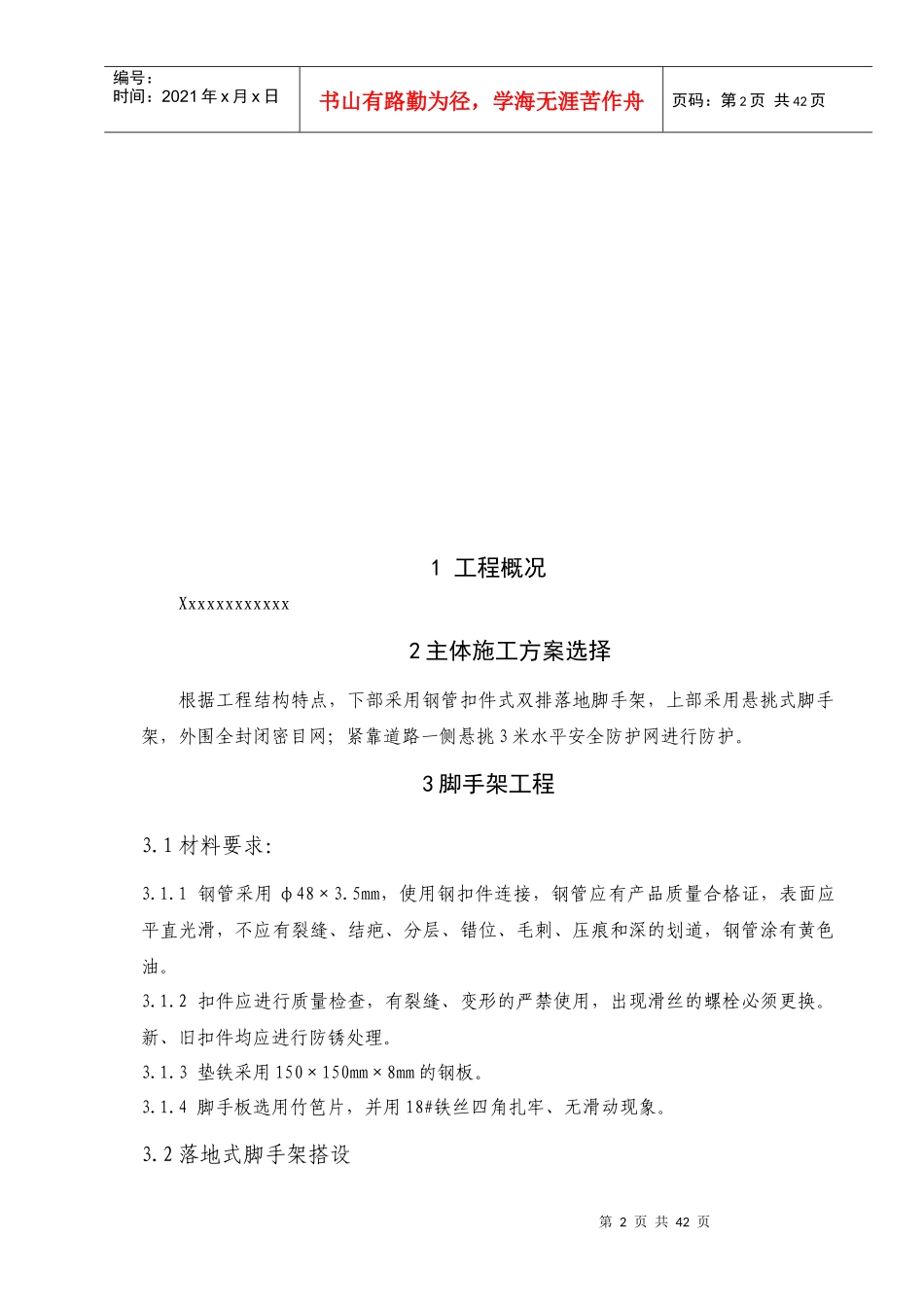

目次1工程概况····················································22主体施工方案选择············································23脚手架工程··················································23.1材料要求3.2落地式脚手架搭设3.3悬挑式扣件钢管脚手架4脚手架的拆第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页除···············································295安全要求···················································306外挑防护网的架设···········································307卸料平台计算···············································31第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页1工程概况Xxxxxxxxxxxx2主体施工方案选择根据工程结构特点，下部采用钢管扣件式双排落地脚手架，上部采用悬挑式脚手架，外围全封闭密目网；紧靠道路一侧悬挑3米水平安全防护网进行防护。3脚手架工程3.1材料要求：3.1.1钢管采用φ48×3.5mm，使用钢扣件连接，钢管应有产品质量合格证，表面应平直光滑，不应有裂缝、结疤、分层、错位、毛刺、压痕和深的划道，钢管涂有黄色油。3.1.2扣件应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。新、旧扣件均应进行防锈处理。3.1.3垫铁采用150×150mm×8mm的钢板。3.1.4脚手板选用竹笆片，并用18#铁丝四角扎牢、无滑动现象。3.2落地式脚手架搭设第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页3.2.1基础与底座构造1本工程落地式脚手架基础为地下室180㎜厚砼顶板（适用于3#楼其中南侧脚手架采用钢梁支撑）和岩石地基基础（适用于4#、5#楼）。2脚手架底部铺设50mm厚，200mm宽，3～4m长的木垫板，立杆底座上设置钢底座。3.2.2架体构造1沿建筑物外围搭设落地式双排扣件钢管脚手架，搭设高度3＃楼25.2米，4＃楼14米，5＃楼14米，并采用密目网全封闭围护。2立杆横向间距为1.0m，纵向间距为1.5m，脚手架步距1.80m。立杆的接头采用对接扣件进行连接，接头交错布置，同步同跨不得设置两个立杆接头，立杆的接头在架体的最顶端可采用搭接的方式，其搭接长度为2米，并不小于两个扣件固定。3大横杆：大横杆步距为1.80米，跨度一般应大于三跨。大横杆采用对接扣件连接，大横杆应布置在立杆的内侧。纵向水平杆的对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开距离不应小于500mm。4小横杆：小横杆贴近立杆布置，搭于大横杆之上并用直角扣件扣紧，大横杆与立杆交接点均设小横杆。小横杆距墙体外皮不大于100mm，既要有一定的操作距离，又要防止人体坠落，伸出外排架大横杆边缘距离控制在100～200mm之间为宜。5扫地杆：在立杆的底板设置纵横向扫地杆，纵向扫地杆在脚手架立杆底端垫板上180㎜处遍设，横向扫地杆设在纵向扫地杆的下侧，并沿脚手架四周连续设置，并与立杆连接牢固。6剪刀撑：在脚手架外侧立面沿整个长度设置剪刀撑，并随脚手架的高度连续设置。剪刀撑在每一侧面设置，斜杆与地面的夹角为45-60度，剪刀撑的一根斜杆扣在立杆上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加2至4个扣接点。剪刀撑搭接长度不小于1米，设三个旋转扣件进杆端100mm固定。7连墙杆：连墙件采用硬拉结，从第二步开始设置，每高3.6米，长4.5米设一道，并用φ48×3.5钢管内外排同时用十字扣件固定。连墙件应均匀设置，与建筑物连接固定。第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共4...
