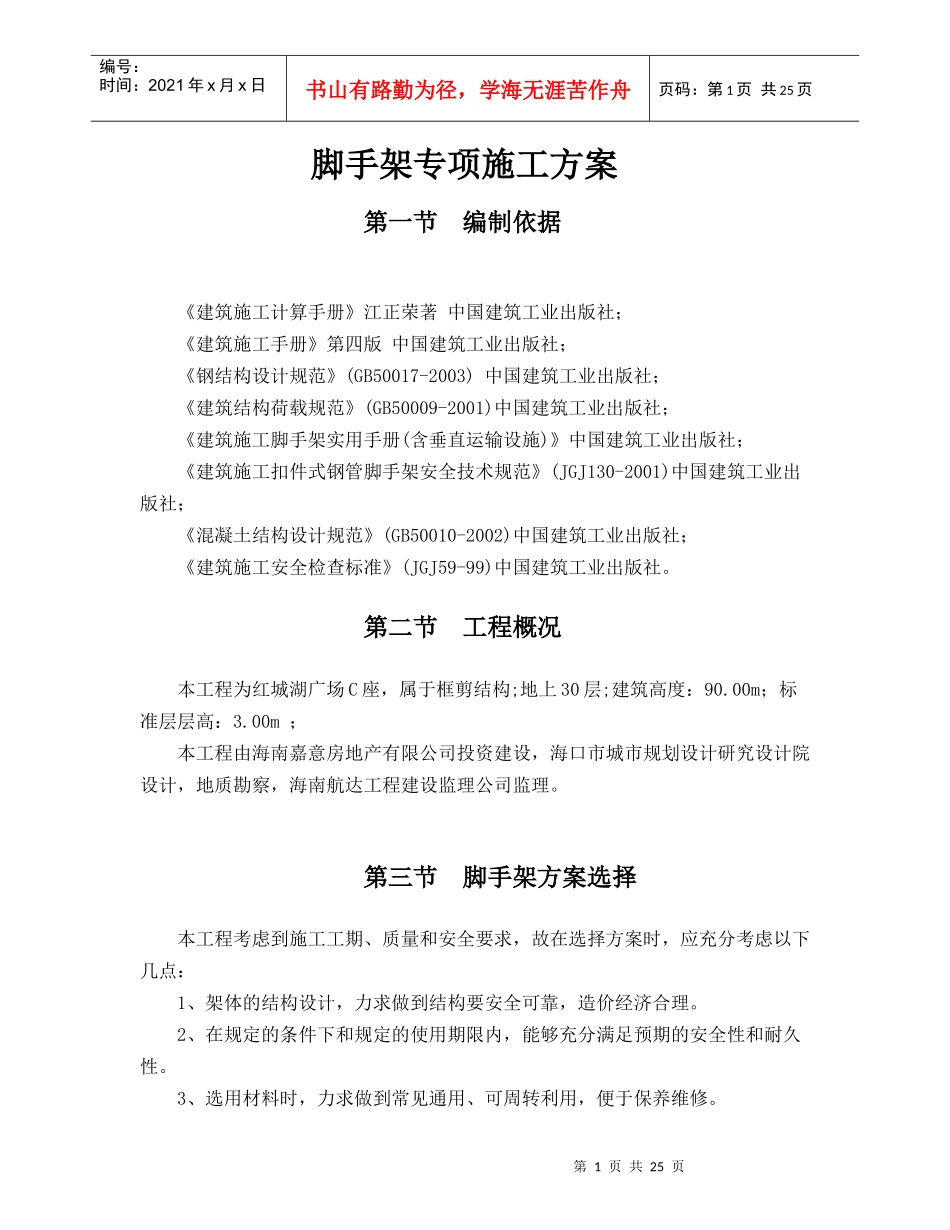

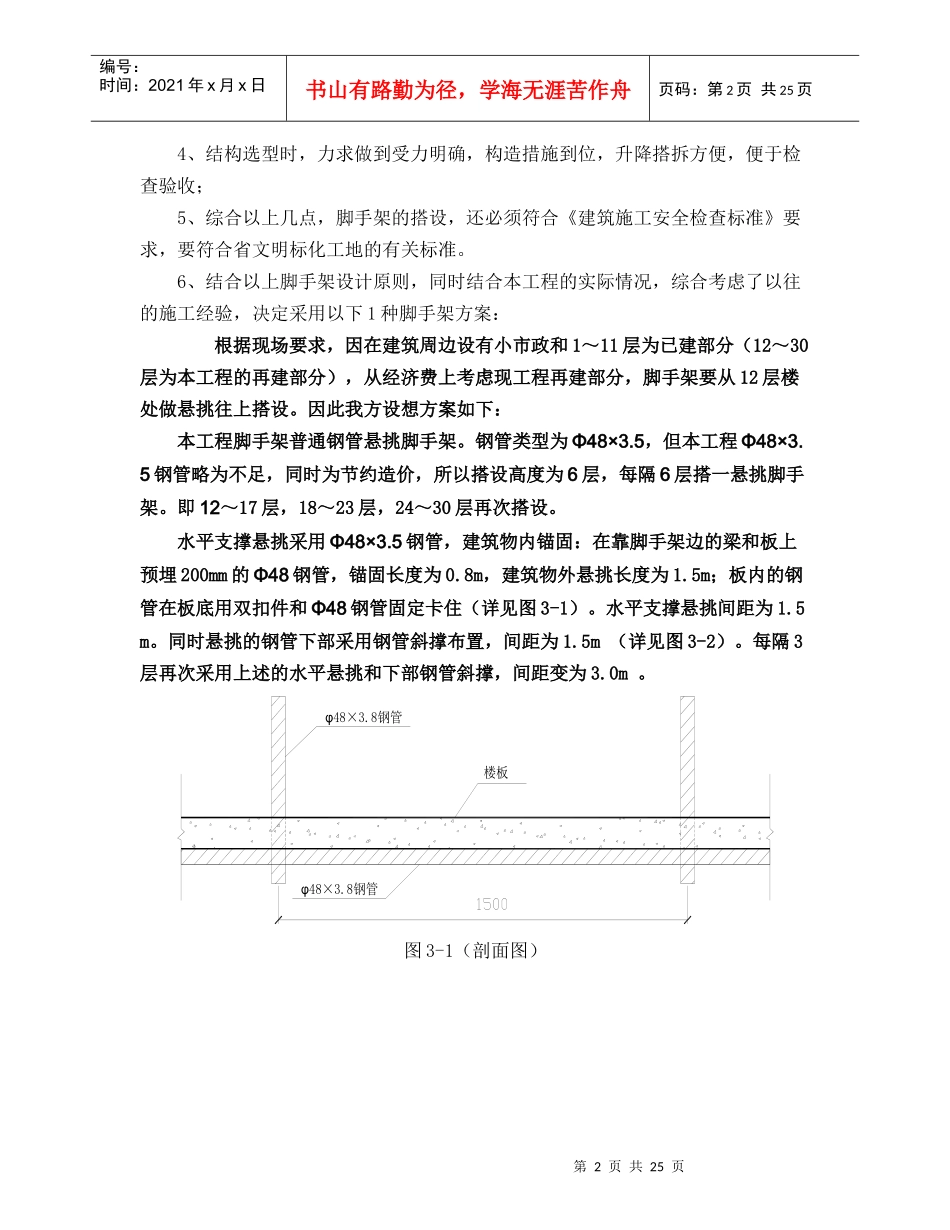

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页脚手架专项施工方案第一节编制依据《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《钢结构设计规范》(GB50017-2003)中国建筑工业出版社；《建筑结构荷载规范》(GB50009-2001)中国建筑工业出版社；《建筑施工脚手架实用手册(含垂直运输设施)》中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)中国建筑工业出版社；《混凝土结构设计规范》(GB50010-2002)中国建筑工业出版社；《建筑施工安全检查标准》(JGJ59-99)中国建筑工业出版社。第二节工程概况本工程为红城湖广场C座，属于框剪结构;地上30层;建筑高度：90.00m；标准层层高：3.00m；本工程由海南嘉意房地产有限公司投资建设，海口市城市规划设计研究设计院设计，地质勘察，海南航达工程建设监理公司监理。第三节脚手架方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合《建筑施工安全检查标准》要求，要符合省文明标化工地的有关标准。6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下1种脚手架方案：根据现场要求，因在建筑周边设有小市政和1～11层为已建部分（12～30层为本工程的再建部分），从经济费上考虑现工程再建部分，脚手架要从12层楼处做悬挑往上搭设。因此我方设想方案如下：本工程脚手架普通钢管悬挑脚手架。钢管类型为Φ48×3.5，但本工程Φ48×3.5钢管略为不足，同时为节约造价，所以搭设高度为6层，每隔6层搭一悬挑脚手架。即12～17层，18～23层，24～30层再次搭设。水平支撑悬挑采用Φ48×3.5钢管，建筑物内锚固：在靠脚手架边的梁和板上预埋200mm的Φ48钢管，锚固长度为0.8m，建筑物外悬挑长度为1.5m；板内的钢管在板底用双扣件和Φ48钢管固定卡住（详见图3-1）。水平支撑悬挑间距为1.5m。同时悬挑的钢管下部采用钢管斜撑布置，间距为1.5m（详见图3-2）。每隔3层再次采用上述的水平悬挑和下部钢管斜撑，间距变为3.0m。图3-1（剖面图）φ48×3.8钢管楼板φ48×3.8钢管第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页图3-2第四节脚手架材料选择普通悬挑脚手架l、普通型钢悬挑脚手架，选用架设钢管外径48mm，壁厚3.50mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。底排立杆、扫地杆均漆红白相间色。4、脚手板、脚手片采用符合有关要求。5、安全网采用密目式安全网，网目应满足2000目／100cm2，做耐贯穿试验不穿...
