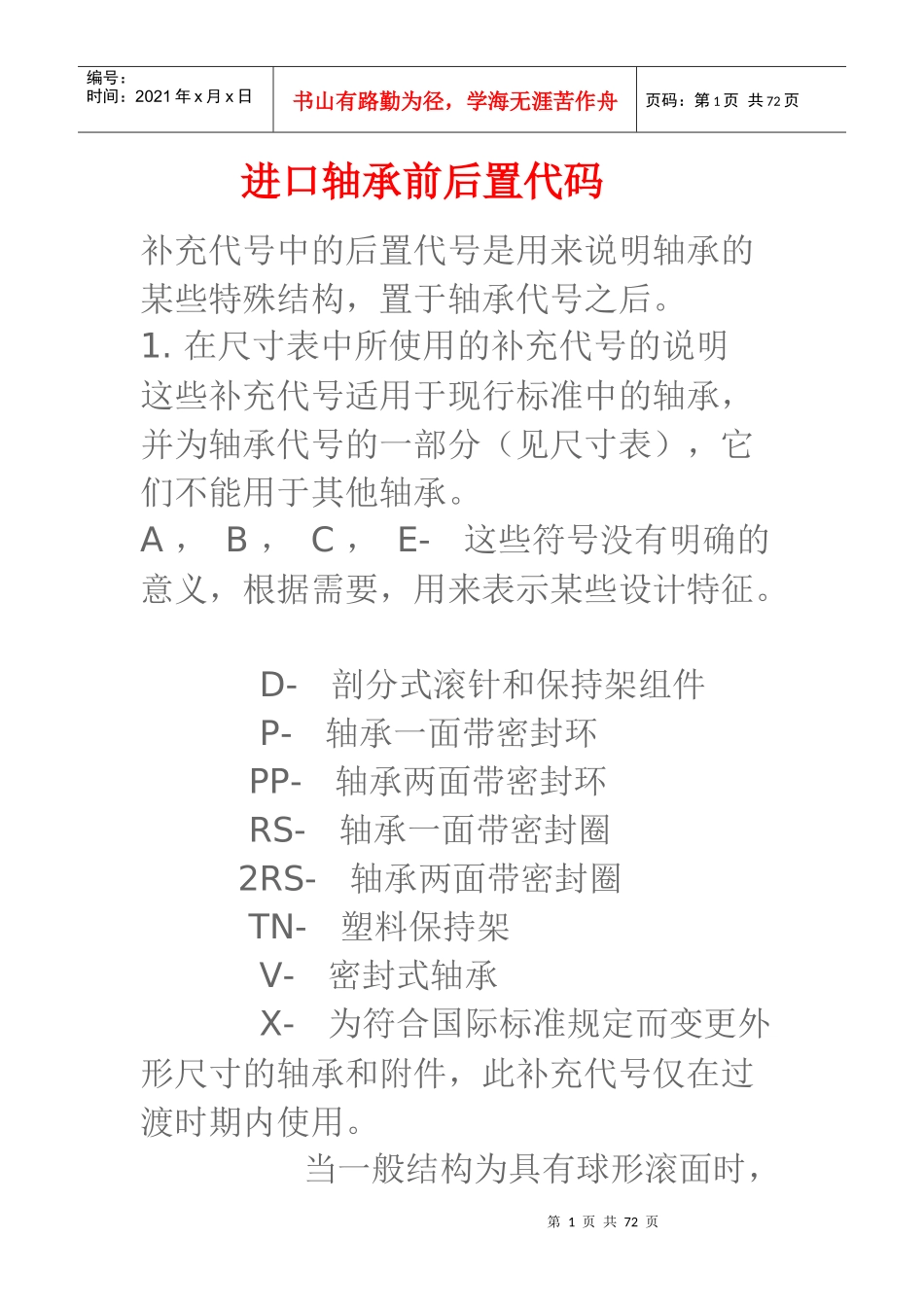

第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共72页进口轴承前后置代码补充代号中的后置代号是用来说明轴承的某些特殊结构，置于轴承代号之后。1.在尺寸表中所使用的补充代号的说明这些补充代号适用于现行标准中的轴承，并为轴承代号的一部分（见尺寸表），它们不能用于其他轴承。A，B，C，E-这些符号没有明确的意义，根据需要，用来表示某些设计特征。D-剖分式滚针和保持架组件P-轴承一面带密封环PP-轴承两面带密封环RS-轴承一面带密封圈2RS-轴承两面带密封圈TN-塑料保持架V-密封式轴承X-为符合国际标准规定而变更外形尺寸的轴承和附件，此补充代号仅在过渡时期内使用。当一般结构为具有球形滚面时，第2页共72页第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共72页X还表示为具有圆柱形滚面的支承滚轮和曲线滚轮。Z-轴承的一面带防尘盖2Z-轴承的两面带防尘盖ZW-滚针和保持架组件，双列2.具有特殊公差和精度轴承的补充代号下列代号仅适用于尺寸表中所列出的一些型号的轴承。P-表示一般尺寸公差和几何精度要求的轴承（不需要任何补充代号）。P6-尺寸公差和几何精度要求较高的轴承P5-尺寸公差和几何精度要求高的轴承P4-尺寸公差和几何精度要求极高的轴承C2-原始径向游隙小于C0C0-正常的原始径向游隙（不需要补充代号）C3-原始径向游隙大于C0C4-原始径向游隙大于C3，对第3页共72页第2页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共72页于较高的尺寸精度和几何精度而且原始径向游隙不同于正常游隙的轴承，此补充代号可以组合使用。H+…+…-内接圆直径公差范围变窄的无内圈轴承，不包括冲压外圈滚针轴承。G-滚针的质量等级。SORT-在滚针和保持架组件中滚针的直径分类，公差极限以微米计。GP-经噪音试验的轴承。2S，3S，S-此补充代号用于两个或多个轴承，并排安装，负荷均匀分布，前面的数字表示同一系列同一尺寸经选配的轴承数量。经选配分类的轴承或零件是不能互换的。3.具有特殊结构轴承的补充代号（1）特殊轴承和零件BIR-球面形内圈滚道BR-轴承表面经氧化处理AS.-外圈有润滑孔，附加的数字为润滑孔的数目第4页共72页第3页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共72页ASR.-在外圈上有润滑孔和沟槽EGS-内圈滚道由车削加工出来，无螺旋形磨削痕迹FPM-由氟化橡胶制成的G系列密封环GS-由铸钢制造的立式轴承座IS.-在内圈上有润滑孔ISR.-在内圈上有润滑孔和油槽PB-SG系列立式轴承中粗钻的连接孔SK-带内六角孔的曲线滚轮RGS-内圈滚道预留加工余量（2）具有特殊脂润滑的轴承SM01-使用符合DIN51825标准的KP2K滚动轴承润滑脂进行润滑，温度范围为-30℃~+120℃SM02-使用符合DIN51825标准的K3N滚动轴承润滑脂进行润滑，温度范围为-30℃~+140℃SM11-使用符合DIN51825标准的KTC2E低温润滑脂进行润滑，温度范围为-50℃~+80℃SM27-使用符合DIN51825标准第5页共72页第4页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共72页的KH2R高温润滑脂进行润滑，温度范围-30℃~+175℃FAG后置代号(1)内部结构A，B，C，D，E内部结构变化例1：角接触球轴承7205C，7205E，7205B，C-15度接触角，E-25度接触角，B-40度接触角。例2：圆柱滚子,调心滚子及推力调心滚子轴承N309E,21309E,29412E-加强型设计，轴承负载能力提高。VH-滚子自锁的满滚子圆柱滚子轴承(滚子的复圆直径不同于同型号的标准轴承)。例：NJ2312VH(2)轴承的外形尺寸及外部结构DA-带双半内圈的可分离型双列角接触球轴承。例：3306DADZ-圆柱型外径的滚轮轴承。例：ST017DZK-圆锥孔轴承,锥度1：12。例:2308K。K30-圆锥孔轴承，锥度1：30。例:24040K30。2LS-双内圈，两面带防尘盖的双列圆柱滚子轴承。例：NNF5026C.2LS.V-内部结构变化，双内圈，两面带防尘盖，满滚子双列圆柱滚子轴承。N-外圈上带止动槽的轴承。例：6207N。NR-外圈上带止动槽和止动环的轴承。例:6207NR。N2-外圈上带两个止动槽的四点接触球轴承。例：QJ315N2。S-外圈带润滑油槽和三个润滑油孔的轴承。例：23040是。轴承...
