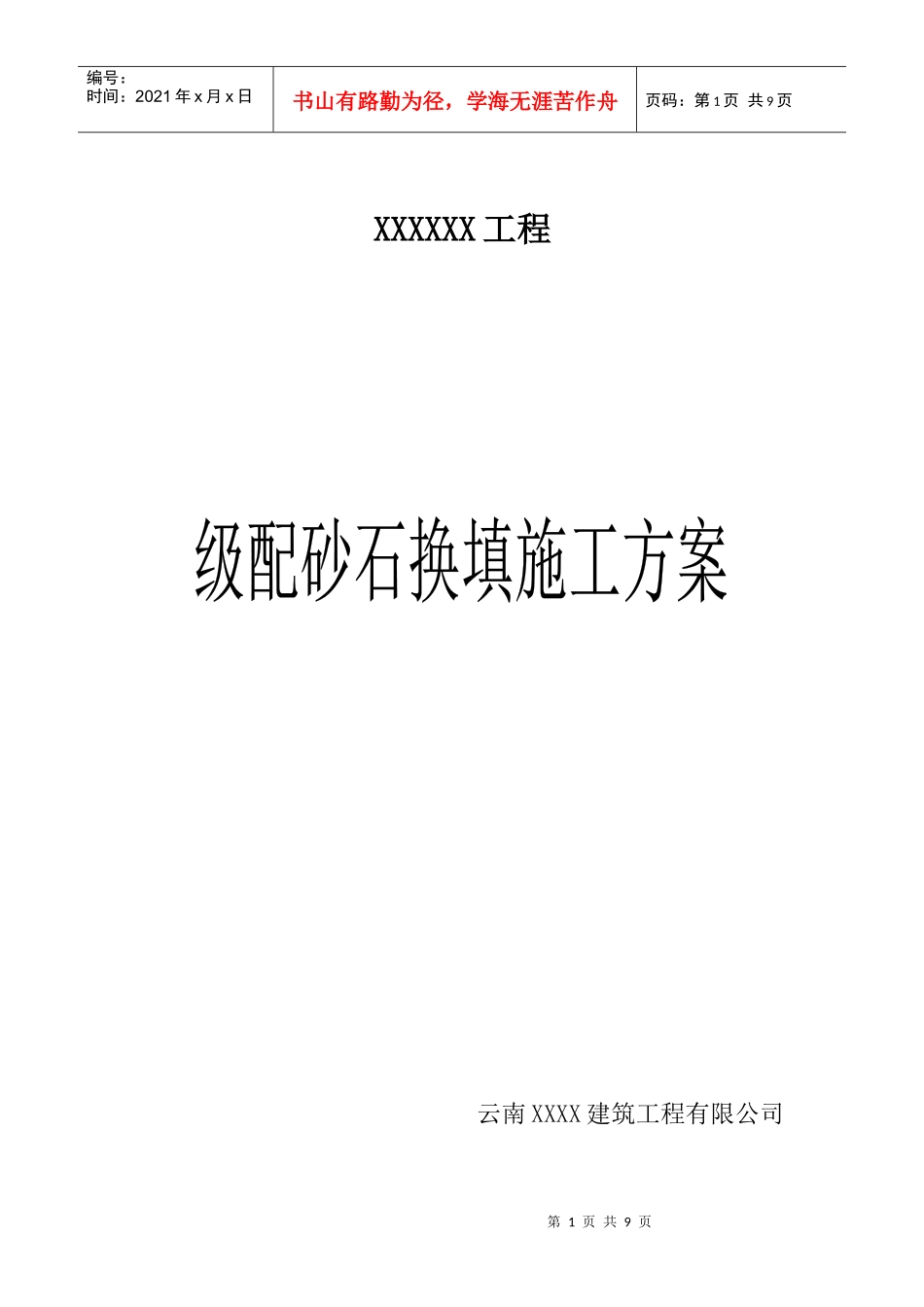

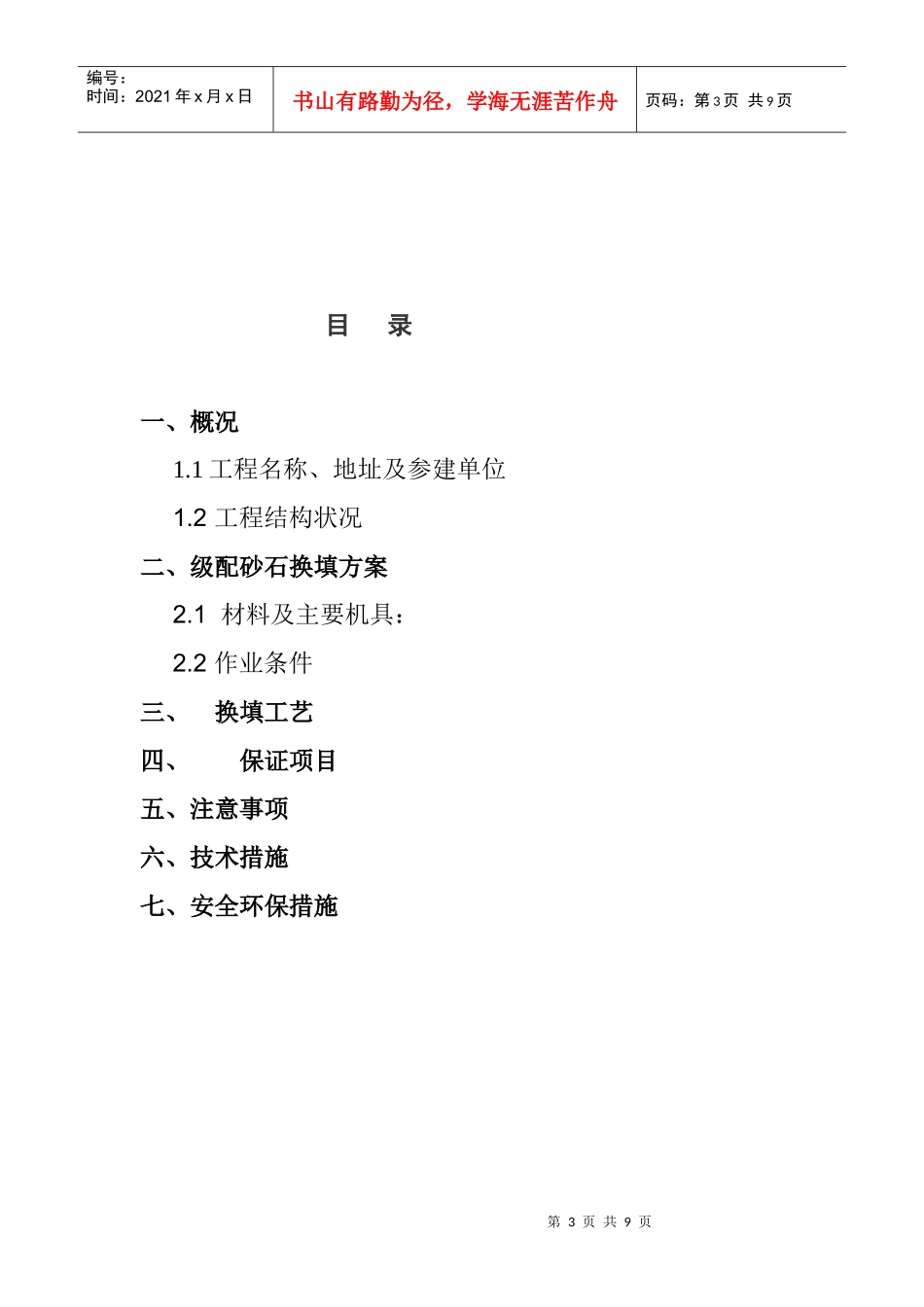

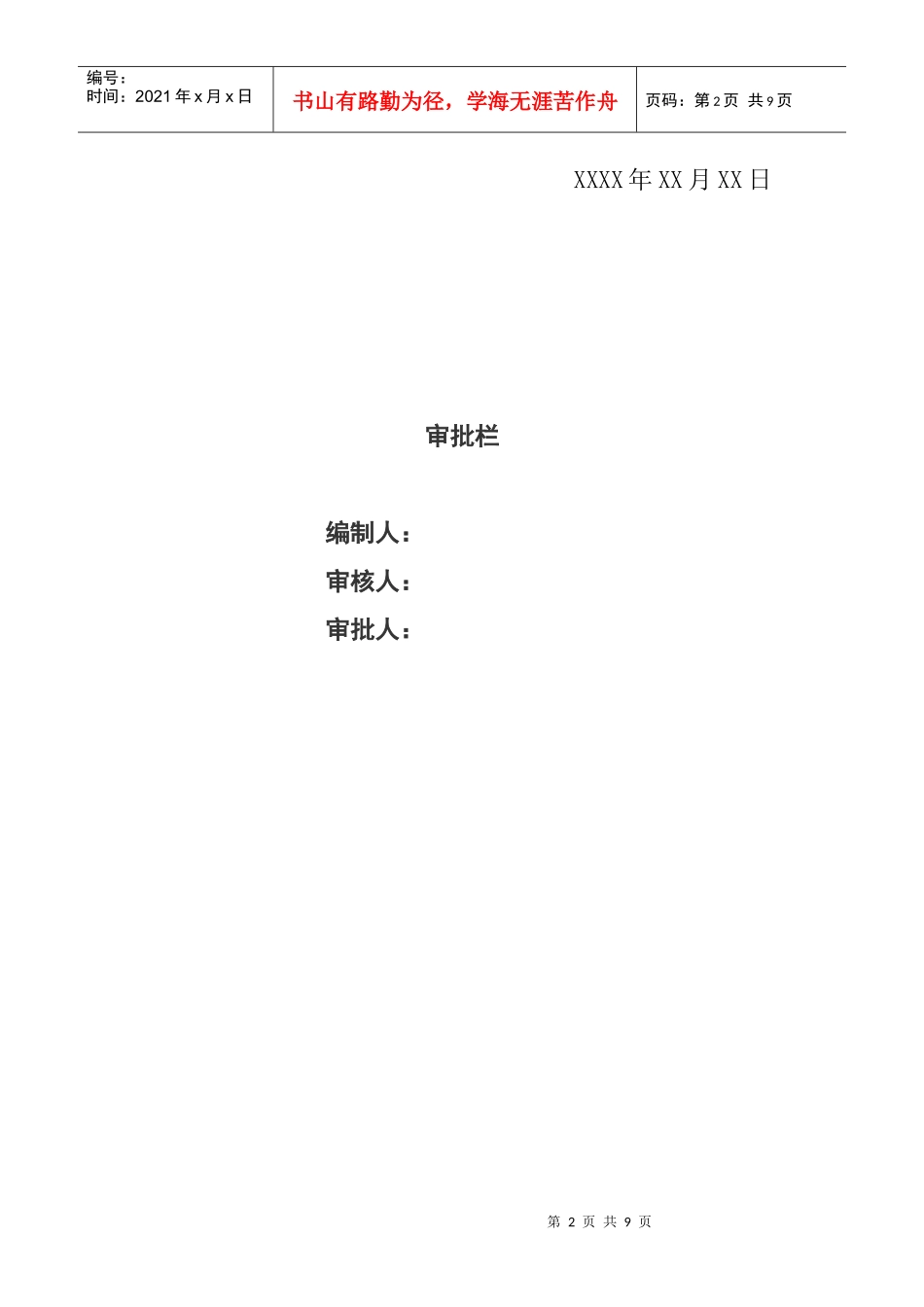

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页XXXXXX工程云南XXXX建筑工程有限公司第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页XXXX年XX月XX日审批栏编制人：审核人：审批人：第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页目录一、概况1.1工程名称、地址及参建单位1.2工程结构状况二、级配砂石换填方案2.1材料及主要机具：2.2作业条件三、换填工艺四、保证项目五、注意事项六、技术措施七、安全环保措施第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页一、概况1.1工程名称、地址及参建单位工程名称：XXXXXXX建设地点：XXXXX建设单位：XXXX监理单位：XXXXXX设计单位：XXXXXX公司施工单位：XXXXX公司建筑面积:XXXm2（约）1.2工程结构状况：1.2.1该工程基础形式为：采用柱下钢筋混凝土十字交叉梁条形基础。1.2.2基坑开挖面验槽情况如下：基底设计标高处，持力层圆砾层厚度不大。地基下的③层土为软弱层。1.2.3为了达到设计要求，决定基底持力层圆砾层以级配砂石换填上2m做持力层，250mm厚一层夯实，压实系数第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页0.97，并进行现场静力触探确定地基承载力≥150kpa，基础以上场地内的回填土均应分层夯实。二、级配砂石换填方案2.1材料及主要机具：2.1.1天然级配砂石或人工级配砂石：宜采用质地坚硬（符合建筑用砂标准）的中砂、粗砂、砾砂、碎（卵）石、石屑或其他工业废粒料。在缺少中、粗砂和砾石的地区，可采用细砂，但宜同时掺入一定数量的碎石或卵石，其掺量应符合设计要求。颗粒级配应良好。2.1.2级配砂石材料，不得含有草根、树叶、塑料袋等有机杂物及垃圾。用做排水固结地基时，含泥量不宜超过3%。碎石或卵石最大粒径不得大于垫层或虚铺厚度的2/3，并不宜大于50mm。2.1.3主要机具：根据现场情况采用木夯、平板振动器、平头铁锹、喷水用胶管、2m靠尺、小线或细铅丝、钢尺或木折尺等。2.2作业条件2.2.1设置控制铺筑厚度的标志，如水平标准木桩或标高桩，或在固定的建筑物墙上、槽和沟的边坡上弹上水平标高线或钉上水平标高木橛。第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页2.2.2在地下水位高于基坑（槽）底面的工程中施工时，应采取排水或降低地下水位的措施，使基坑（槽）保持无水状态。2.2.3铺筑前，应组织有关单位共同验槽，包括轴线尺寸、水平标高、地质情况，如有无孔洞、沟、井、墓穴等。应在未做地基前处理完毕并办理隐检手续。2.2.4检查基槽（坑）、管沟的边坡是否稳定，并清除基底上的浮土和积水。三、换填工艺：3.1检验砂石质量→分层铺筑砂石→洒水（晾晒）→夯实或振捣（平板振动器）→找平验收3.2对级配砂石进行技术鉴定，如是人工级配砂石，应将砂石拌合均匀，其质量均应达到设计要求或规范的规定。3.3分层铺筑砂石3.3.l铺筑砂石的每层厚度，一般为15～20cm，不宜超过30cm，分层厚度可用样桩控制。视不同条件，可选用夯实或压实的方法。大面积的砂石垫层，铺筑厚度可达35cm。第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页3.3.2砂和砂石地基底面宜铺设在同一标高上，如深度不同时，基土面应挖成踏步和斜坡形，搭槎处应注意压（夯）实。施工应按先深后浅的顺序进行。3.3.3分段施工时，接槎处应做成斜坡，每层接岔处的水平距离应错开0.5～1.0m，并应充分压（夯）实。3.3.4铺筑的砂石应级配均匀。如发现砂窝或石子成堆现象，应将该处砂子或石子挖出，分别填入级配好的砂石。3.4洒水：铺筑级配砂石在夯实碾压前，应根据其干湿程度和气候条件，适当地洒水以保持砂石的最佳含水量，一般为8%～l2%。3.5夯实或碾压；夯实或碾压的遍数，由现场试验确定。用水夯或蛙式打夯机时，应保持落距为400～500mm，要一夯压半夯，行行相接，全面夯实，一般不少于3遍。边缘和转角处应用人工或蛙式打夯机...
