路基填筑施工方案)VIP免费

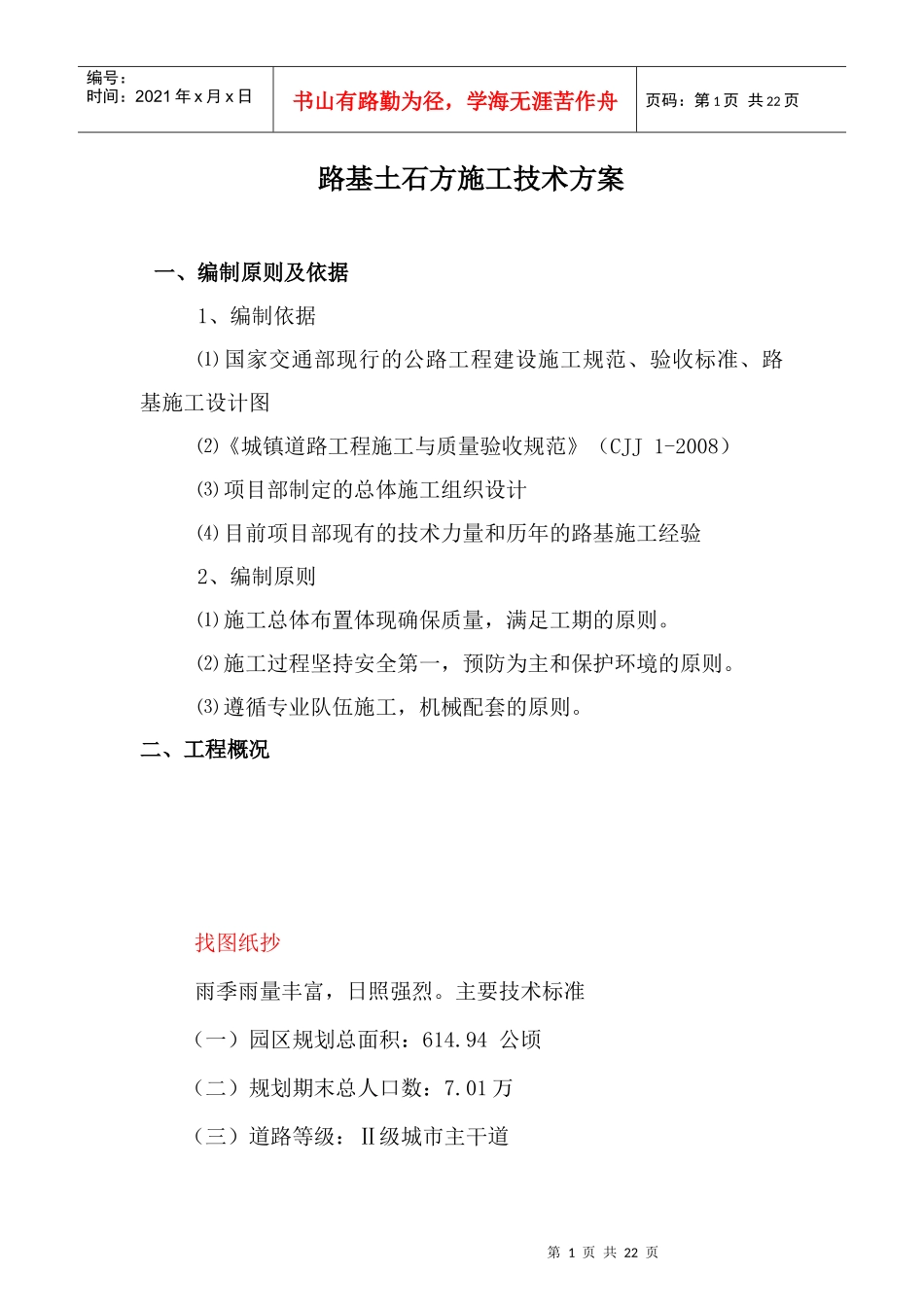

路基填筑施工方案)_第1页
1/22

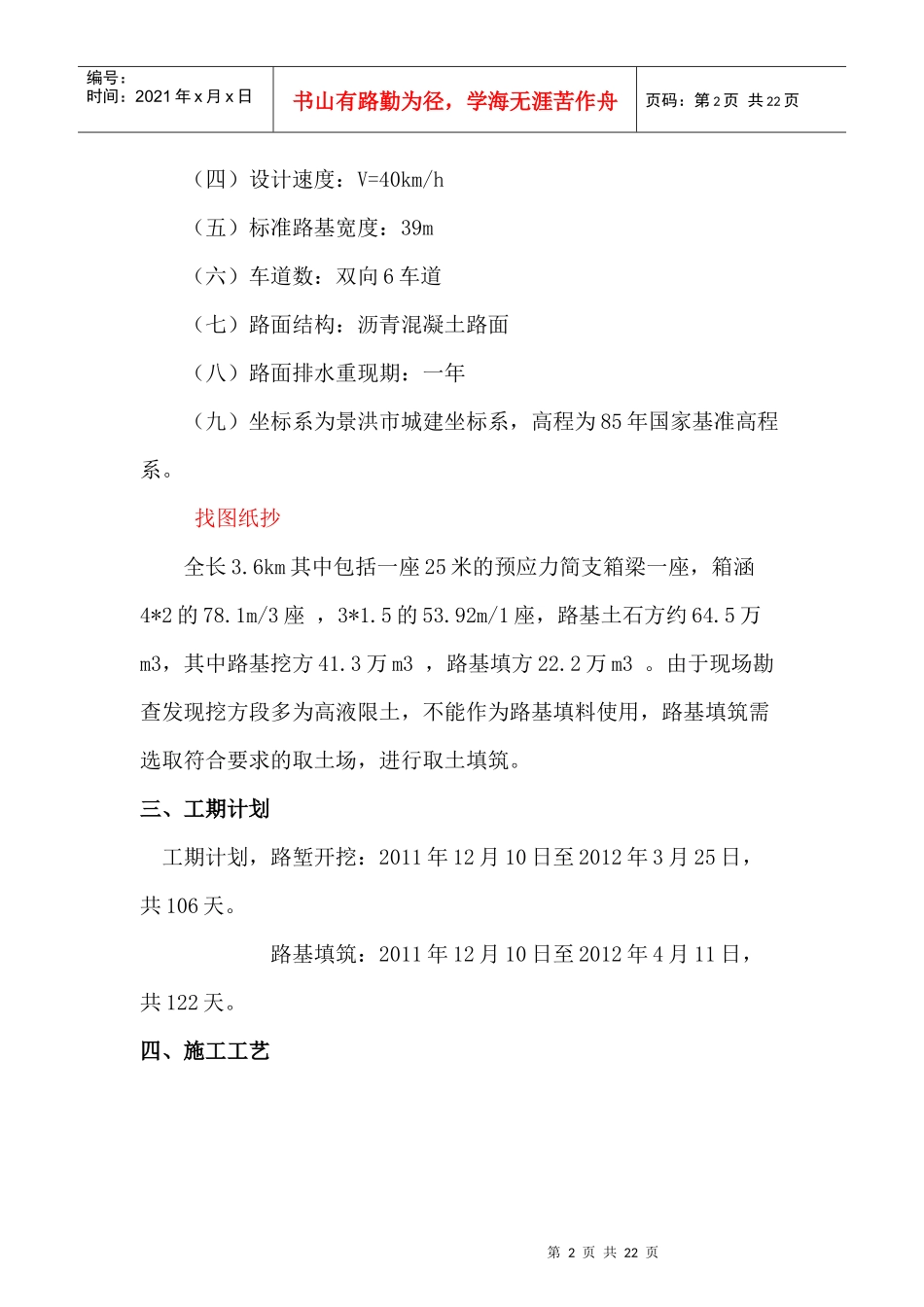

路基填筑施工方案)_第2页
2/22

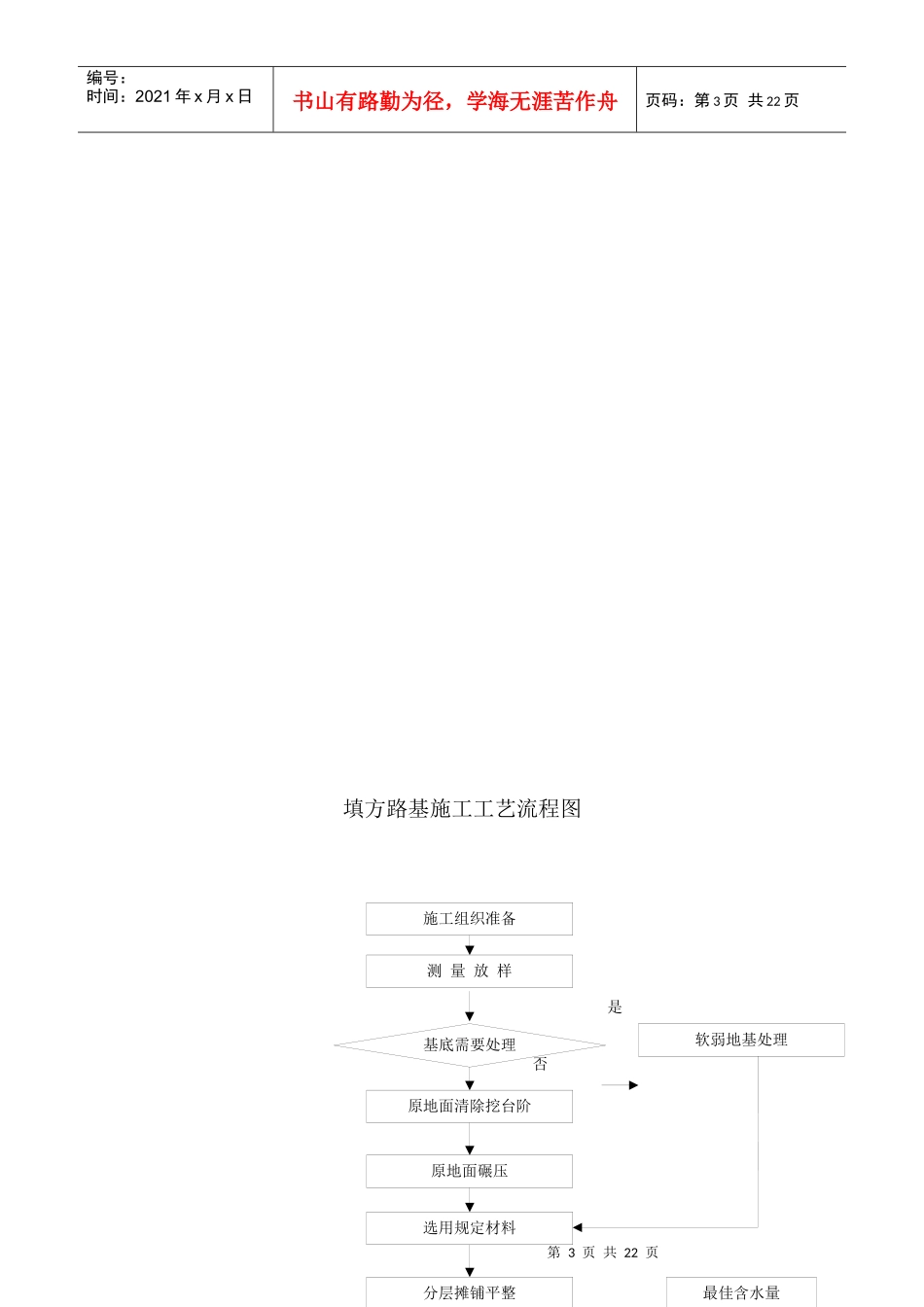

路基填筑施工方案)_第3页
3/22
第1页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共22页路基土石方施工技术方案一、编制原则及依据1、编制依据⑴国家交通部现行的公路工程建设施工规范、验收标准、路基施工设计图⑵《城镇道路工程施工与质量验收规范》(CJJ1-2008)⑶项目部制定的总体施工组织设计⑷目前项目部现有的技术力量和历年的路基施工经验2、编制原则⑴施工总体布置体现确保质量,满足工期的原则。⑵施工过程坚持安全第一,预防为主和保护环境的原则。⑶遵循专业队伍施工,机械配套的原则。二、工程概况找图纸抄雨季雨量丰富,日照强烈。主要技术标准(一)园区规划总面积:614.94公顷(二)规划期末总人口数:7.01万(三)道路等级:Ⅱ级城市主干道第2页共22页第1页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共22页(四)设计速度:V=40km/h(五)标准路基宽度:39m(六)车道数:双向6车道(七)路面结构:沥青混凝土路面(八)路面排水重现期:一年(九)坐标系为景洪市城建坐标系,高程为85年国家基准高程系。找图纸抄全长3.6km其中包括一座25米的预应力简支箱梁一座,箱涵4*2的78.1m/3座,3*1.5的53.92m/1座,路基土石方约64.5万m3,其中路基挖方41.3万m3,路基填方22.2万m3。由于现场勘查发现挖方段多为高液限土,不能作为路基填料使用,路基填筑需选取符合要求的取土场,进行取土填筑。三、工期计划工期计划,路堑开挖:2011年12月10日至2012年3月25日,共106天。路基填筑:2011年12月10日至2012年4月11日,共122天。四、施工工艺第3页共22页第2页共22页选用规定材料分层摊铺平整最佳含水量否施工组织准备测量放样原地面清除挖台阶原地面碾压是软弱地基处理基底需要处理编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共22页填方路基施工工艺流程图第4页共22页第3页共22页排水处理测量放线编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共22页挖方路基施工工艺图第5页共22页第4页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共22页注意:在各道工序施工过程中必须报检,得到监理工程师认可后方可进行下道工序施工。1、施工测量在路基正式开工前,做好全线的导线、水准点和中线的复测,纵横断面的检查,导线点、水准点的加密测量工作。所有仪器在使用前应进行检验、校正。(1)在开工之前进行现场恢复和固定路线,其内容包括导线、中线及高程的复测,水准点的复查与增设,横断面的测量与绘制等。(2)对所有的测量已进行记录并整理所有资料。以便得到复核和第6页共22页第5页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共22页批复。(3)在施工时,如遇非适用材料,应予以挖除。在挖除之前,对非适用的材料范围应进行测量,经工程师批准后方可施工,并在开挖完成后及回填之前重新进行测量。(4)导线测量采用全站仪,其起讫点与设计单位测定的结果相比较,精度满足角度闭合差±16√n(n),n为测点数,坐标相对闭合差为±1/10000。(5)导线复测采用坐标法恢复,在中线恢复的同时已完成边桩的恢复和横断面的检查工作。(6)水准点复核,在施工使用前已对设计单位提供的水准点作仔细校核,有条件段落已与国家水准点闭合。附近的水准点闭合差不大于±20√L(L为水准点距离Km)在施工中需增设的临时水准点,符合精度要求,并与相邻路段水准点闭合。(7)路基施工前根据恢复的路线中桩,设计图表详细的检查,核对纵断面图,并进行复测和必要的补测。(8)施工期间将保护所有标志,特别是一些原始控制点,每季度至少应复测一次水准点。2、土方路基开挖(1)原地面清理与挖掘:开挖前,用机械和人工清除原始地面上不符合路堤填料质量要求的一切杂物,运到弃土场堆放。(2)路基开工前,考虑排水系统的布设,防止在施工中红线外的第7页共22页第6页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共22页水流入线内,在必要处设置截水沟、排水沟,将线路内的水排出路基,保证施工顺利进行。(3)对设计中拟定的纵横排水系统,随着路...
