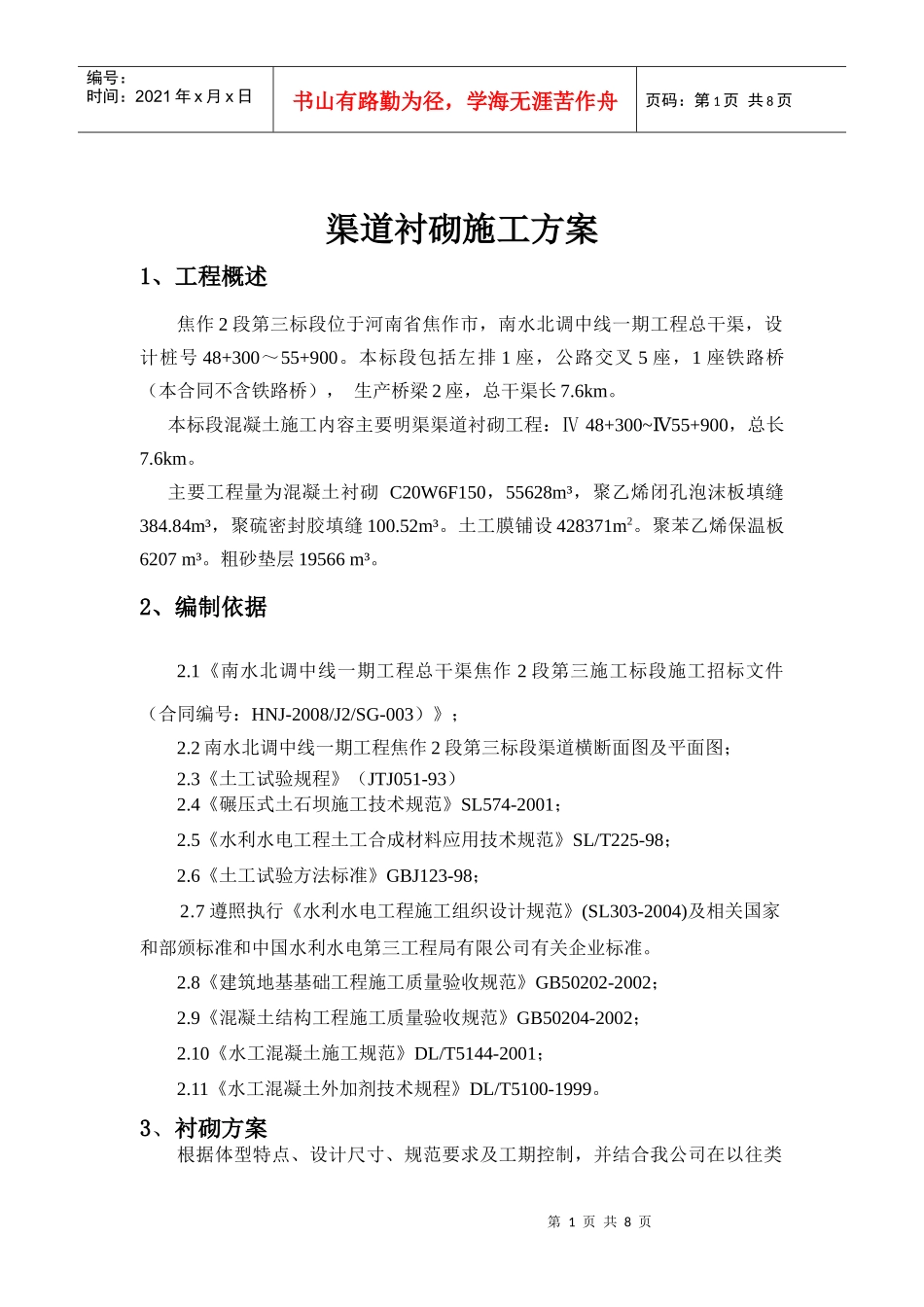

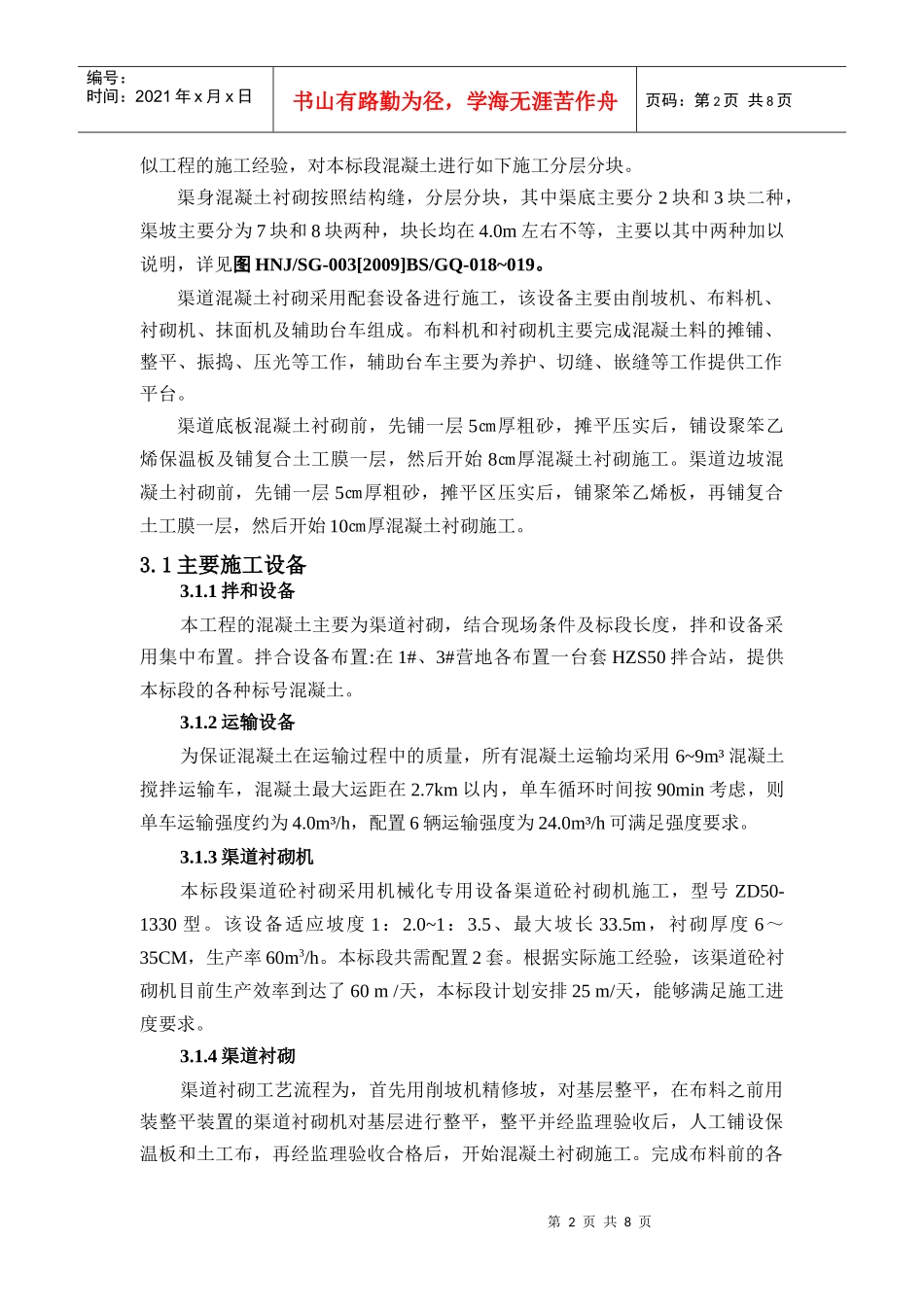

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页渠道衬砌施工方案1、工程概述焦作2段第三标段位于河南省焦作市，南水北调中线一期工程总干渠，设计桩号48+300～55+900。本标段包括左排1座，公路交叉5座，1座铁路桥（本合同不含铁路桥），生产桥梁2座，总干渠长7.6km。本标段混凝土施工内容主要明渠渠道衬砌工程：Ⅳ48+300~55+900Ⅳ，总长7.6km。主要工程量为混凝土衬砌C20W6F150，55628m³，聚乙烯闭孔泡沫板填缝384.84m³，聚硫密封胶填缝100.52m³。土工膜铺设428371m2。聚苯乙烯保温板6207m³。粗砂垫层19566m³。2、编制依据2.1《南水北调中线一期工程总干渠焦作2段第三施工标段施工招标文件（合同编号：HNJ-2008/J2/SG-003）》；2.2南水北调中线一期工程焦作2段第三标段渠道横断面图及平面图；2.3《土工试验规程》（JTJ051-93）2.4《碾压式土石坝施工技术规范》SL574-2001；2.5《水利水电工程土工合成材料应用技术规范》SL/T225-98；2.6《土工试验方法标准》GBJ123-98；2.7遵照执行《水利水电工程施工组织设计规范》(SL303-2004)及相关国家和部颁标准和中国水利水电第三工程局有限公司有关企业标准。2.8《建筑地基基础工程施工质量验收规范》GB50202-2002；2.9《混凝土结构工程施工质量验收规范》GB50204-2002；2.10《水工混凝土施工规范》DL/T5144-2001；2.11《水工混凝土外加剂技术规程》DL/T5100-1999。3、衬砌方案根据体型特点、设计尺寸、规范要求及工期控制，并结合我公司在以往类第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页似工程的施工经验，对本标段混凝土进行如下施工分层分块。渠身混凝土衬砌按照结构缝，分层分块，其中渠底主要分2块和3块二种，渠坡主要分为7块和8块两种，块长均在4.0m左右不等，主要以其中两种加以说明，详见图HNJ/SG-003[2009]BS/GQ-018~019。渠道混凝土衬砌采用配套设备进行施工，该设备主要由削坡机、布料机、衬砌机、抹面机及辅助台车组成。布料机和衬砌机主要完成混凝土料的摊铺、整平、振捣、压光等工作，辅助台车主要为养护、切缝、嵌缝等工作提供工作平台。渠道底板混凝土衬砌前，先铺一层5㎝厚粗砂，摊平压实后，铺设聚笨乙烯保温板及铺复合土工膜一层，然后开始8㎝厚混凝土衬砌施工。渠道边坡混凝土衬砌前，先铺一层5㎝厚粗砂，摊平区压实后，铺聚笨乙烯板，再铺复合土工膜一层，然后开始10㎝厚混凝土衬砌施工。3.1主要施工设备3.1.1拌和设备本工程的混凝土主要为渠道衬砌，结合现场条件及标段长度，拌和设备采用集中布置。拌合设备布置:在1#、3#营地各布置一台套HZS50拌合站，提供本标段的各种标号混凝土。3.1.2运输设备为保证混凝土在运输过程中的质量，所有混凝土运输均采用6~9m³混凝土搅拌运输车，混凝土最大运距在2.7km以内，单车循环时间按90min考虑，则单车运输强度约为4.0m³/h，配置6辆运输强度为24.0m³/h可满足强度要求。3.1.3渠道衬砌机本标段渠道砼衬砌采用机械化专用设备渠道砼衬砌机施工，型号ZD50-1330型。该设备适应坡度1：2.0~1：3.5、最大坡长33.5m，衬砌厚度6～35CM，生产率60m3/h。本标段共需配置2套。根据实际施工经验，该渠道砼衬砌机目前生产效率到达了60m/天，本标段计划安排25m/天，能够满足施工进度要求。3.1.4渠道衬砌渠道衬砌工艺流程为，首先用削坡机精修坡，对基层整平，在布料之前用装整平装置的渠道衬砌机对基层进行整平，整平并经监理验收后，人工铺设保温板和土工布，再经监理验收合格后，开始混凝土衬砌施工。完成布料前的各第3页共8页第2页共8页准备铺设轨道控制高程结束清坡检验高程垫层铺设摊铺上料检测塌落度振动成型检测高程平整度压光检测糙率度养护切缝嵌缝编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页项基层处理工作（砂垫层、复合土工膜铺设等），渠道衬砌机随后开始工作，它通过特有的工作装置对混凝土料进行布料、整平、振捣、压实、抹光等。最后施工人员在专用架上对局部收面。衬砌牵引着的辅助台车上对衬砌后的混凝土进行一些必要的修补，以及完成养护、切缝、...
