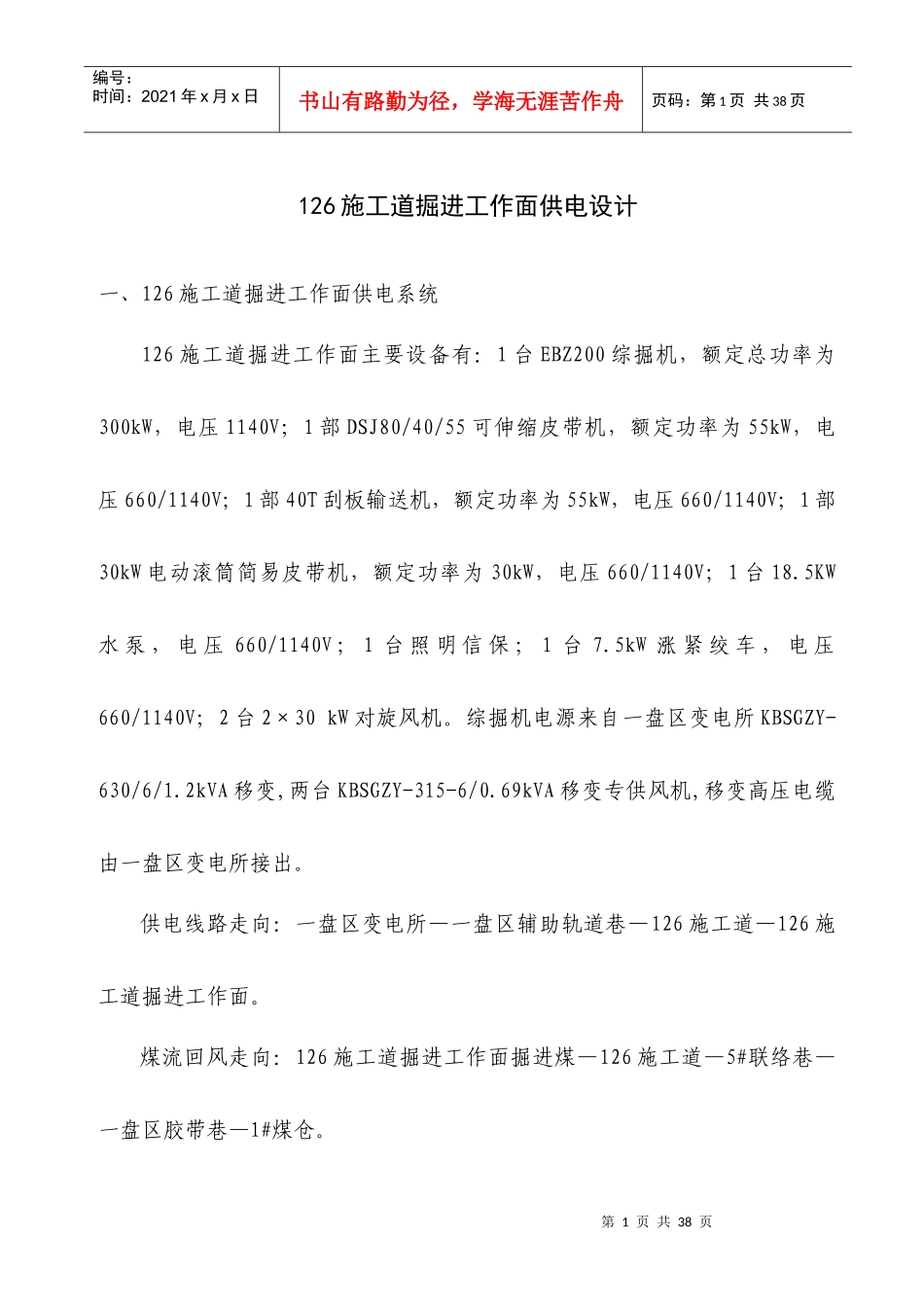

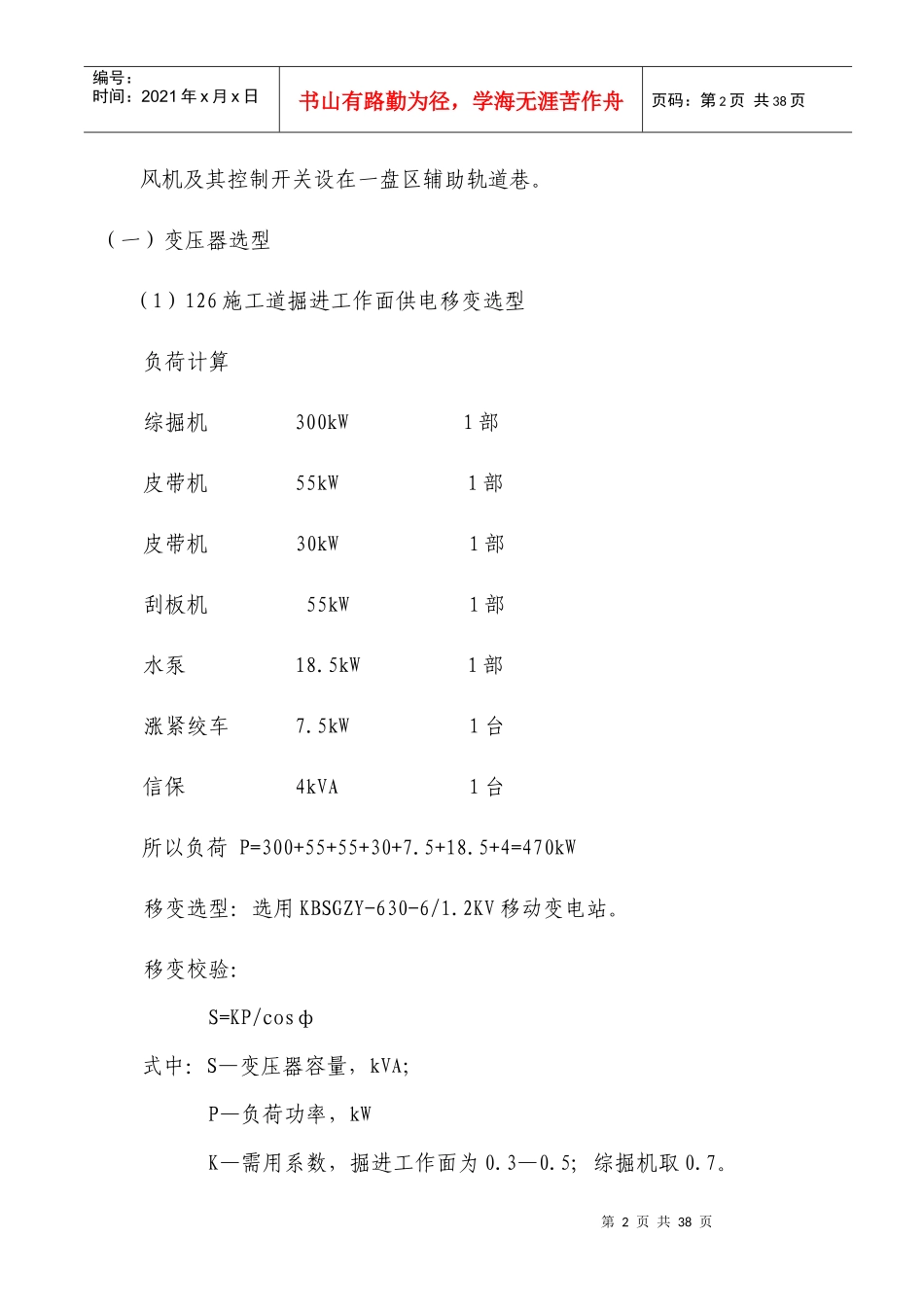

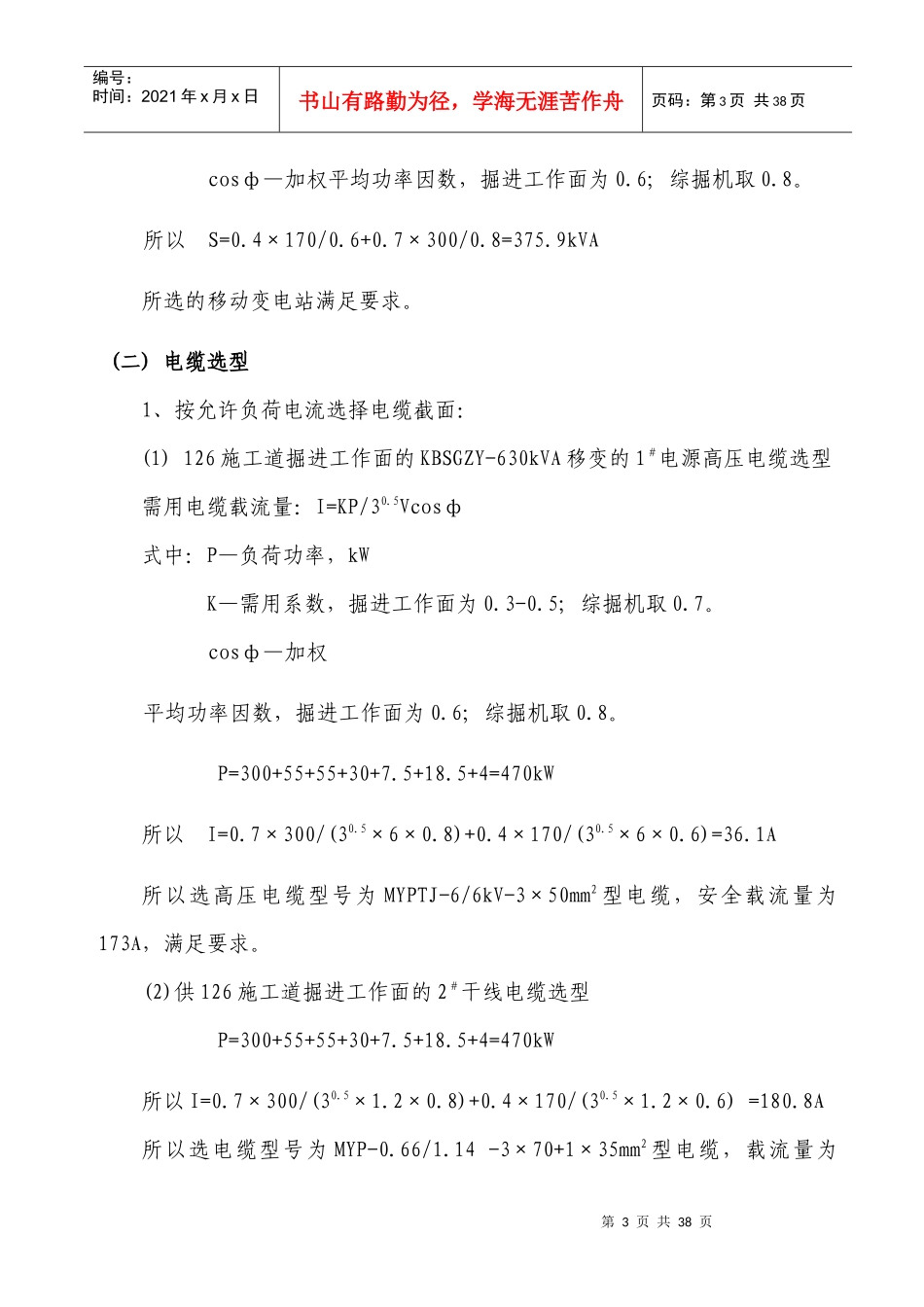

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页126施工道掘进工作面供电设计一、126施工道掘进工作面供电系统126施工道掘进工作面主要设备有：1台EBZ200综掘机，额定总功率为300kW，电压1140V；1部DSJ80/40/55可伸缩皮带机，额定功率为55kW，电压660/1140V；1部40T刮板输送机，额定功率为55kW，电压660/1140V；1部30kW电动滚筒简易皮带机，额定功率为30kW，电压660/1140V；1台18.5KW水泵，电压660/1140V；1台照明信保；1台7.5kW涨紧绞车，电压660/1140V；2台2×30kW对旋风机。综掘机电源来自一盘区变电所KBSGZY-630/6/1.2kVA移变,两台KBSGZY-315-6/0.69kVA移变专供风机,移变高压电缆由一盘区变电所接出。供电线路走向：一盘区变电所—一盘区辅助轨道巷—126施工道—126施工道掘进工作面。煤流回风走向：126施工道掘进工作面掘进煤—126施工道—5#联络巷—一盘区胶带巷—1#煤仓。第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页风机及其控制开关设在一盘区辅助轨道巷。（一）变压器选型（1）126施工道掘进工作面供电移变选型负荷计算综掘机300kW1部皮带机55kW1部皮带机30kW1部刮板机55kW1部水泵18.5kW1部涨紧绞车7.5kW1台信保4kVA1台所以负荷P=300+55+55+30+7.5+18.5+4=470kW移变选型：选用KBSGZY-630-6/1.2KV移动变电站。移变校验：S=KP/cosф式中：S—变压器容量，kVA；P—负荷功率，kWK—需用系数，掘进工作面为0.3—0.5;综掘机取0.7。第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页cosф—加权平均功率因数，掘进工作面为0.6;综掘机取0.8。所以S=0.4×170/0.6+0.7×300/0.8=375.9kVA所选的移动变电站满足要求。(二)电缆选型1、按允许负荷电流选择电缆截面：(1)126施工道掘进工作面的KBSGZY-630kVA移变的1＃电源高压电缆选型需用电缆载流量：I=KP/30.5Vcosф式中：P—负荷功率，kWK—需用系数，掘进工作面为0.3-0.5;综掘机取0.7。cosф—加权平均功率因数，掘进工作面为0.6;综掘机取0.8。P=300+55+55+30+7.5+18.5+4=470kW所以I=0.7×300/(30.5×6×0.8)+0.4×170/(30.5×6×0.6)=36.1A所以选高压电缆型号为MYPTJ-6/6kV-3×50mm2型电缆，安全载流量为173A，满足要求。(2)供126施工道掘进工作面的2＃干线电缆选型P=300+55+55+30+7.5+18.5+4=470kW所以I=0.7×300/(30.5×1.2×0.8)+0.4×170/(30.5×1.2×0.6)=180.8A所以选电缆型号为MYP-0.66/1.14-3×70+1×35mm2型电缆，载流量为第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页215A，满足要求。(3)供126施工道掘进工作面1140V综掘机的3＃电缆选型P=300kWI=0.7×300/(30.5×1.2×0.8)=126.3A所以选电缆型号为MYP-0.66/1.14-3×70mm2型电缆，载流量为215A，满足要求。(4)供126施工道掘进工作面掘进工作面的4＃、6＃风机干线电缆选型P=2×37=74kW所以I=74/(30.5×0.69×0.8)=77.4A所以选电缆型号为MY-0.38/0.66-3×50+1×16mm2型电缆，载流量为173A，满足要求。(5)供126施工道掘进工作面掘进工作面的5＃、7＃风机支线电缆选型P=37kWI=40A所以选电缆型号为MY-0.38/0.66-3×16+1×10mm2型电缆，载流量为85A，满足要求。2、按允许电压损失校验电缆截面：(1)工作面1＃电源高压电缆的电压损失：ΔU=30.5×I×L(R0cosф+X0sinф)式中：I—电缆的长时工作电流，A；L—电缆的实际长度，km；R0—每公里电缆的电阻，Ω/km；第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页X0—每公里电缆的电抗，Ω/km；cosф—加权平均功率因数，为0.7;ΔU=30.5×36.1×0.03×(0.412×0.6+0.075×0.8)=0.57V小于电网额定电压的5%(300V)，满足要求。(2)工作面2＃干线电缆的电压损失：ΔU=30.5×180.8×0.65×(0.315×0.6+0.078×0.8)=46.2V小于电网的规定值117V，满足要求。(3)工作面3＃干线电缆的电压损失：ΔU=46.2+30.5×126.3×0.2×(0.315×0.6+0.078×0.8)=57.2V小于电网的规定值117V，满足要求。(4)工作面4...
