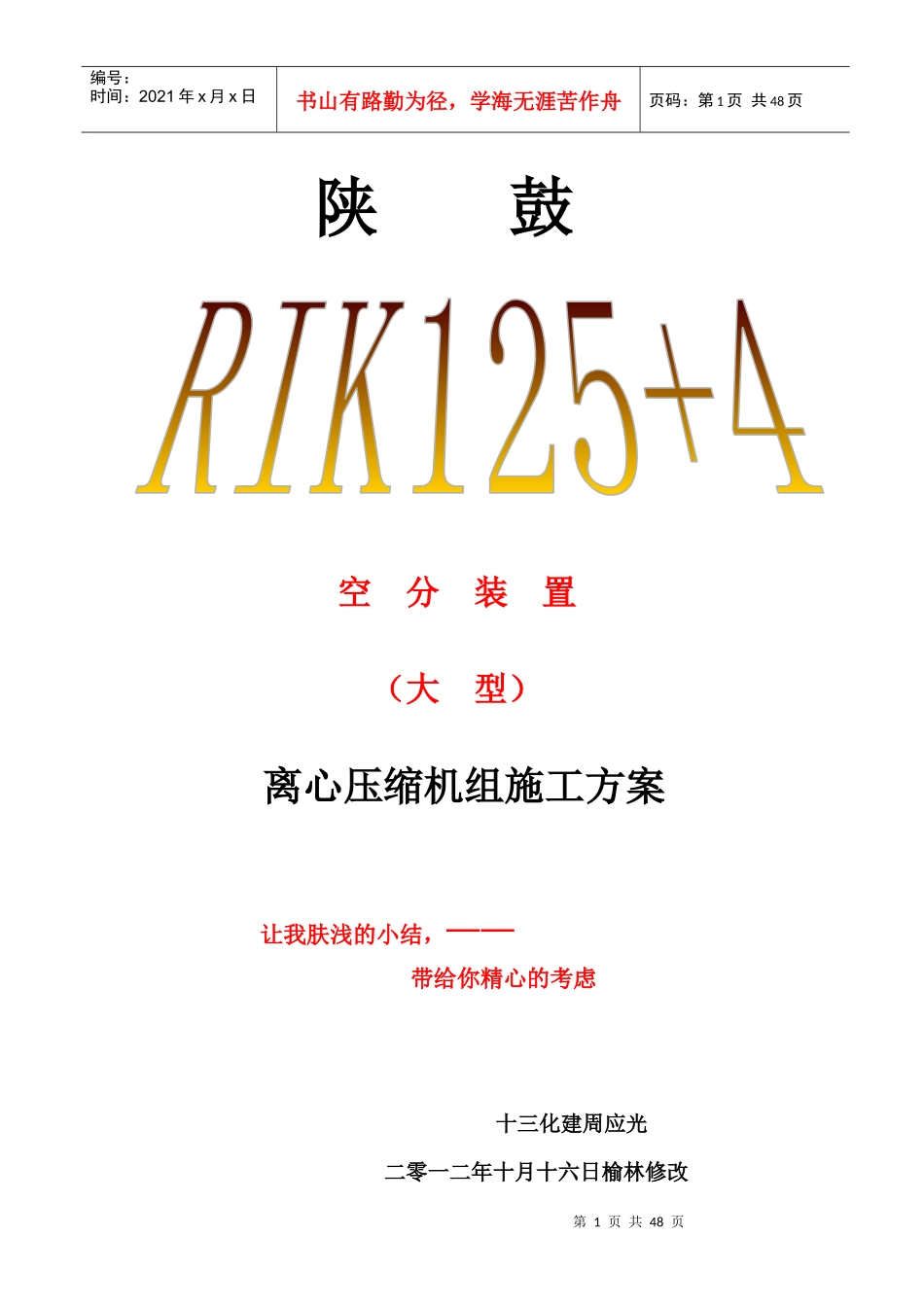

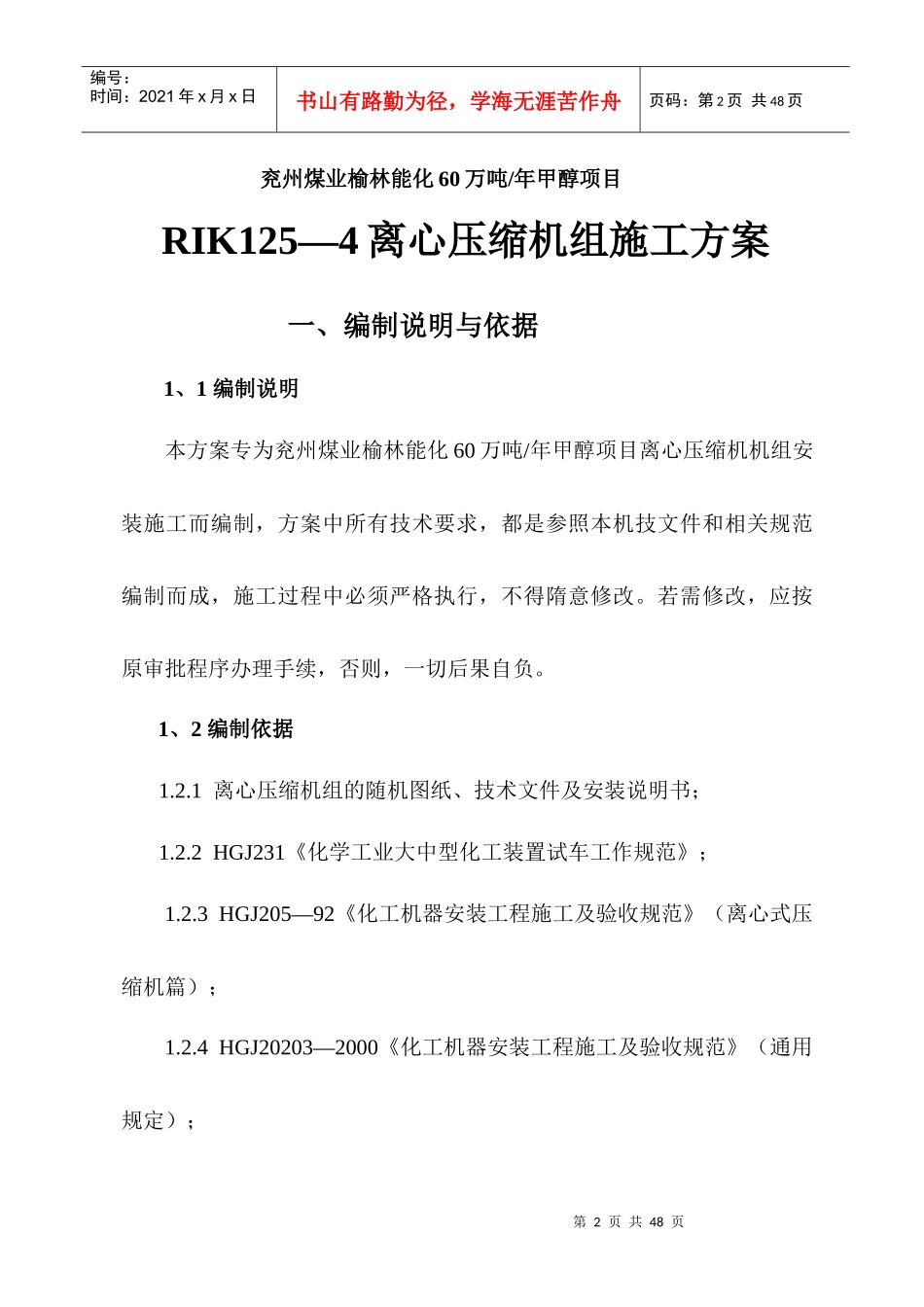

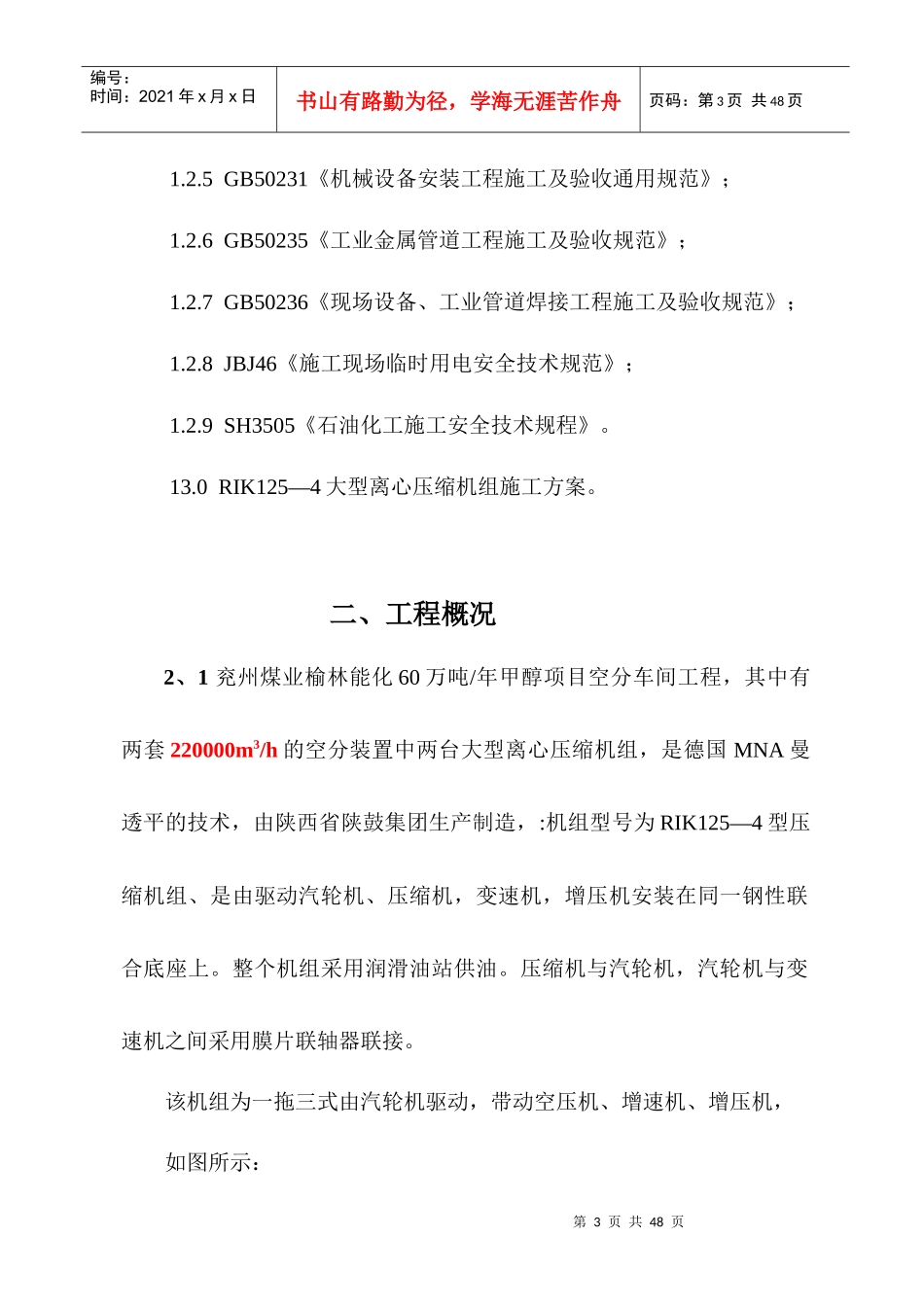

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页陕鼓空分装置（大型）离心压缩机组施工方案让我肤浅的小结，——带给你精心的考虑十三化建周应光二零一二年十月十六日榆林修改第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页兖州煤业榆林能化60万吨/年甲醇项目RIK125—4离心压缩机组施工方案一、编制说明与依据1、1编制说明本方案专为兖州煤业榆林能化60万吨/年甲醇项目离心压缩机机组安装施工而编制，方案中所有技术要求，都是参照本机技文件和相关规范编制而成，施工过程中必须严格执行，不得隋意修改。若需修改，应按原审批程序办理手续，否则，一切后果自负。1、2编制依据1.2.1离心压缩机组的随机图纸、技术文件及安装说明书；1.2.2HGJ231《化学工业大中型化工装置试车工作规范》；1.2.3HGJ205—92《化工机器安装工程施工及验收规范》（离心式压缩机篇）；1.2.4HGJ20203—2000《化工机器安装工程施工及验收规范》（通用规定）；第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页1.2.5GB50231《机械设备安装工程施工及验收通用规范》；1.2.6GB50235《工业金属管道工程施工及验收规范》；1.2.7GB50236《现场设备、工业管道焊接工程施工及验收规范》；1.2.8JBJ46《施工现场临时用电安全技术规范》；1.2.9SH3505《石油化工施工安全技术规程》。13.0RIK125—4大型离心压缩机组施工方案。二、工程概况2、1兖州煤业榆林能化60万吨/年甲醇项目空分车间工程，其中有两套220000m3/h的空分装置中两台大型离心压缩机组，是德国MNA曼透平的技术，由陕西省陕鼓集团生产制造，:机组型号为RIK125—4型压缩机组、是由驱动汽轮机、压缩机，变速机，增压机安装在同一钢性联合底座上。整个机组采用润滑油站供油。压缩机与汽轮机，汽轮机与变速机之间采用膜片联轴器联接。该机组为一拖三式由汽轮机驱动，带动空压机、增速机、增压机，如图所示：第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页汽轮机在中间，一端带动空压机，一端带动增速机、增压机，增压和增速机在一个联合底座上。三、机组参数和性能如下3、1高压冷凝式汽轮机：型号HNKS50/71/32额定功率36312KW正常功率31014KW额定转速4737r/min正常转速4690r/min最大连续转速4925r/min跳闸转速5418r/min转速范围4221～4925r/min进汽压力8.90MPa进汽温度530℃第5页共48页第4页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共48页排汽压力0.025MPa3、2空压机型号RIK125—4离心压缩机标态容积流量：220000Nm3/h进口压力：0.087MPa进口温度：24℃22℃出口压力：0.615MP～0.627MPa轴功率：18620KW～2150KW主转速：4690r/min耗水量：1230T/h临界转速nk1=1240r/minNk2=3960r/minNk3=6700r/min3、3增压机型号RBZ45-2+2+3离心压缩机第一、二段第三段进口流量：119300Nm3/h57000Nm3/h进口压力：0.58MPa2.8MPa进口温度：24℃40℃出口压力：2.78MPa7.22MPa第6页共48页第5页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共48页轴功率：11965KW主轴转速：11502r/min四、施工程序：压缩机组安装程序：基础的处理———汽轮机安装———空压机安装———联合底座安装变速机安装———增压机安装———机组粗对中———工艺配管-机组精对中———机组整体灌浆———润滑油冲洗———单机试车机组联动试车————交付生产五、施工方法及要求5、1施工准备。5.1.1施工技术资料；a.压缩机组的随机图样及技术文件；b.设计资料、设备施工图、设计说明及技术规定等；5.1.2现行施工标准规范。见编制依据；5.1.3施工方案：RIK125—4离心压缩机安装施工方案；5.1.4工作量：机组解体，清洗，检查回装，冷对中完工，联合机痤灌浆，具备开车条件，副机安装完工灌浆（不含空冷岛，进口过滤器）；5.1.5人员配备主要作业人员表序号工种数量序号工种数量第7页共48页第6页共48页编号：时间：2021年x月x日书山有路勤为径，学海无...
