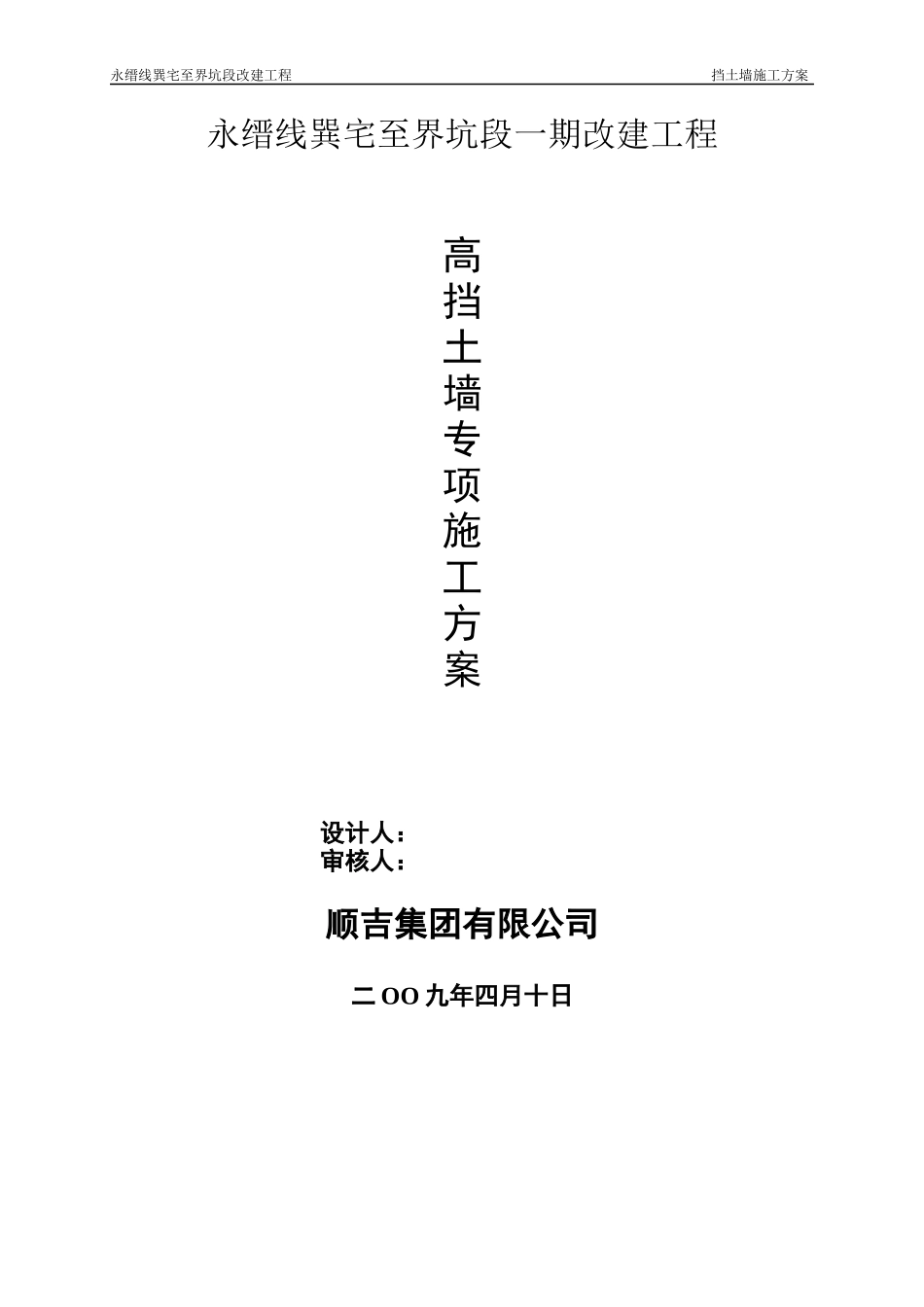

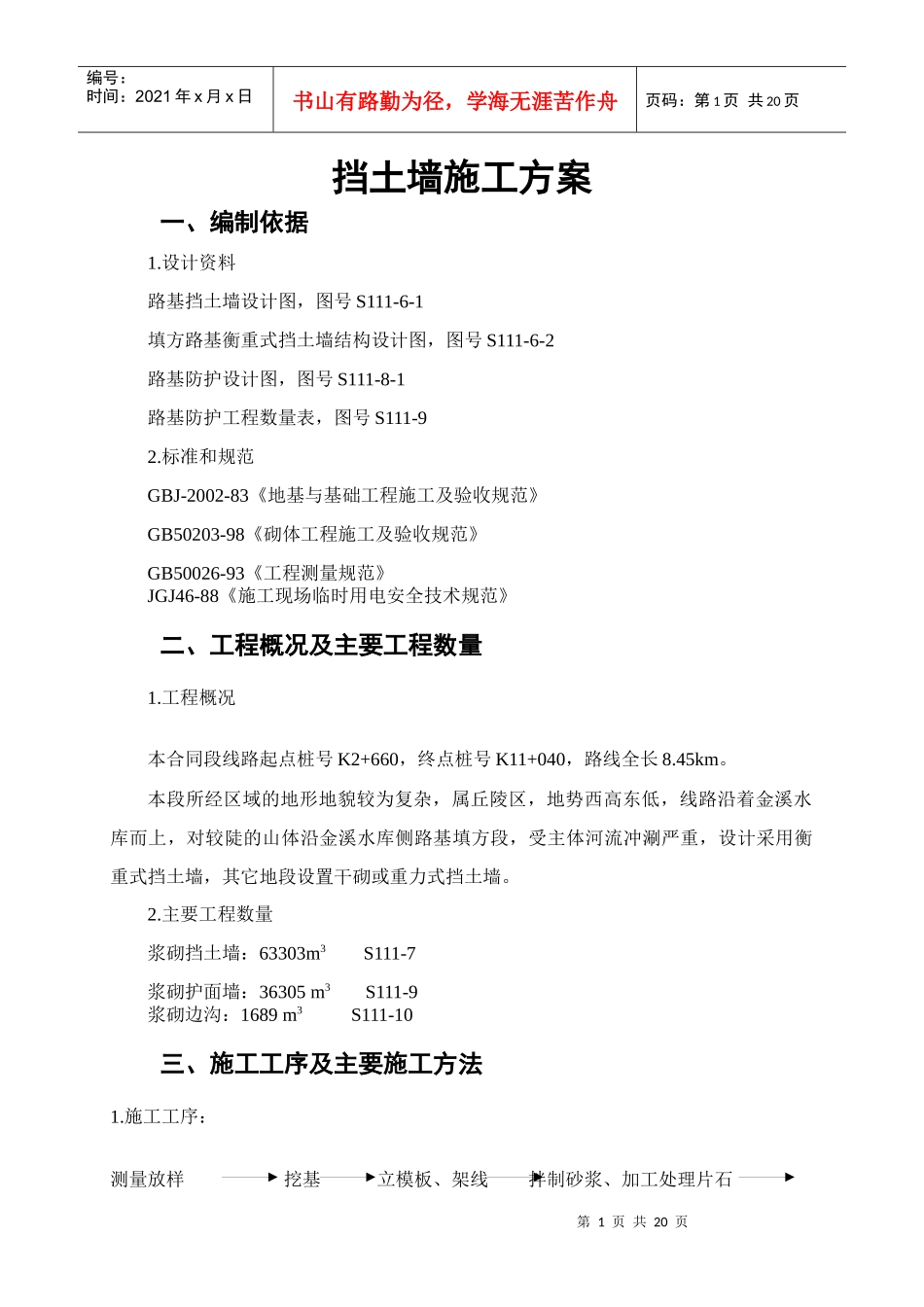

永缙线巽宅至界坑段改建工程挡土墙施工方案永缙线巽宅至界坑段一期改建工程高挡土墙专项施工方案设计人：审核人：顺吉集团有限公司二OO九年四月十日第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页挡土墙施工方案一、编制依据1.设计资料路基挡土墙设计图，图号S111-6-1填方路基衡重式挡土墙结构设计图，图号S111-6-2路基防护设计图，图号S111-8-1路基防护工程数量表，图号S111-92.标准和规范GBJ-2002-83《地基与基础工程施工及验收规范》GB50203-98《砌体工程施工及验收规范》GB50026-93《工程测量规范》JGJ46-88《施工现场临时用电安全技术规范》二、工程概况及主要工程数量1.工程概况本合同段线路起点桩号K2+660，终点桩号K11+040，路线全长8.45km。本段所经区域的地形地貌较为复杂，属丘陵区，地势西高东低，线路沿着金溪水库而上，对较陡的山体沿金溪水库侧路基填方段，受主体河流冲涮严重，设计采用衡重式挡土墙，其它地段设置干砌或重力式挡土墙。2.主要工程数量浆砌挡土墙：63303m3S111-7浆砌护面墙：36305m3S111-9浆砌边沟：1689m3S111-10三、施工工序及主要施工方法1.施工工序：测量放样挖基立模板、架线拌制砂浆、加工处理片石第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页运砂浆、块石砌筑勾缝养护。2.施工方法2.1放样测量，做好排水，防止水的侵害。2.2挡土墙基坑开挖，基坑开挖后，基底整平夯实，做成向外倾斜3%的坡，挡土墙基底承载力应满足设计要求，部分路段不能满足时可加深基础埋深或采用扩大基础底面积，并作承载力试验，确保地基强度。2.3基底处理隐蔽工程报监理工程师检查后，及时进行挡土墙墙身砌筑，基坑严禁长时间暴露。施工中保持基坑干燥，积水及时排除。2.4挡土墙每隔10-15m设一道伸缩缝或沉降缝，缝宽2-3cm，采用麻絮式油侵木屑塞缝，墙体设置直径为5cmPVC的泄水孔，间距2m，最底排水应设于常水位以上0.3m。2.5挡土墙背后采用砂砾或碎石等透水性材料回填夯实，压实度要求达到96%以上。2.6基础位于横向斜坡地面时，趾前应留有足够的襟边宽度，襟边宽度可按嵌入深度的1-2倍。较完整的硬质岩石，最小埋置深度为0.6m；软质岩石，最小埋置深度为1.0m，土质最小埋置深度不小于1.5m。四、一般施工技术措施本工程填方路段采用挡墙形式，填方挡墙采用块石挡土墙，墙高小于5m时，采用干砌挡墙，墙高大于5m时，采用浆砌块石衡重式挡墙。沿河沿塘路段，桥头10m路段（考虑到会被水淹）采用7.5号浆砌块石挡墙。因此对砌筑所用的材料技术要求非常严格，必须进行严格挑选验收。石料坚持就地取材，保证质量，降低成本的原则，外购的材料，如水泥、黄砂必须有材质单及相关证明，禁止不合格产品、无证产品进入施工现场。1.砌筑石料砌筑用石料主要是块石，选用质地均匀、坚硬、无裂隙、不易风化的石料，石面无风化屑、泥迹、污垢，对所选用石料要进行抗压试验，极限抗压强度应在30Mpa以第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页上，尽量选用较大的石块砌筑且块石应大致方正，无锋棱凸角，顶面及底面较为平整，其厚度不宜小于20cm，宽度及长度不小于其厚度。2.砌筑砂浆2.1首先根据设计要求，砂浆配合比通过试验确定，并应符合设计强度要求。2.2砌筑砂浆必须有良好的和易性，其稠度以标准圆锥体沉入度表示，用于砌筑时宜为50～70㎜，气温较高时可以适当增大。2.3砂浆应随拌随用，保持适宜的稠度，拌和时间宜为3～5分钟，一般应在3～4h内使用完毕。气温超过30℃时，宜在2～3h内使用完毕，已经凝结的砂浆不得使用。3.浆砌块石砌筑3.1砌体在使用前必须浇水湿润，表面如有污垢应清洗干净，基底表面也应清洗、湿润，然后坐浆砌筑。3.2浆砌石墙采用交错砌法，按石料形状挂线分层卧砌，第一层石块大面、平整的一面向下，上下石块相互错缝，内外搭接，摆铺稳定，分层叠砌。3.3浆砌块石砌筑时，砂浆应饱满，并插捣密实，不得有空洞、松散现象。灰缝一般为20～30㎜，铺浆厚度约为40～60㎜，较大空隙应用碎石块嵌入砂浆中，绝不允许先...
