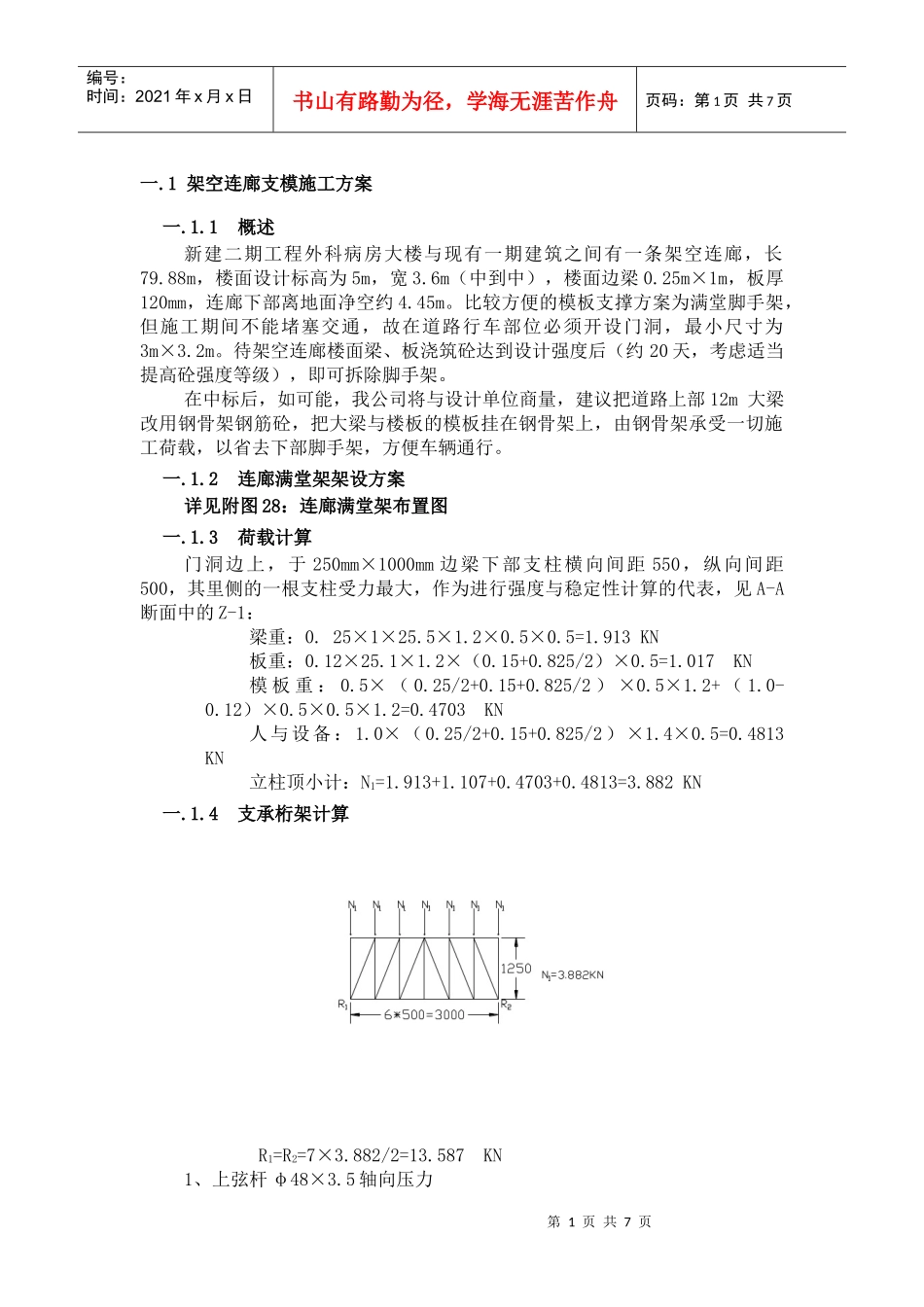

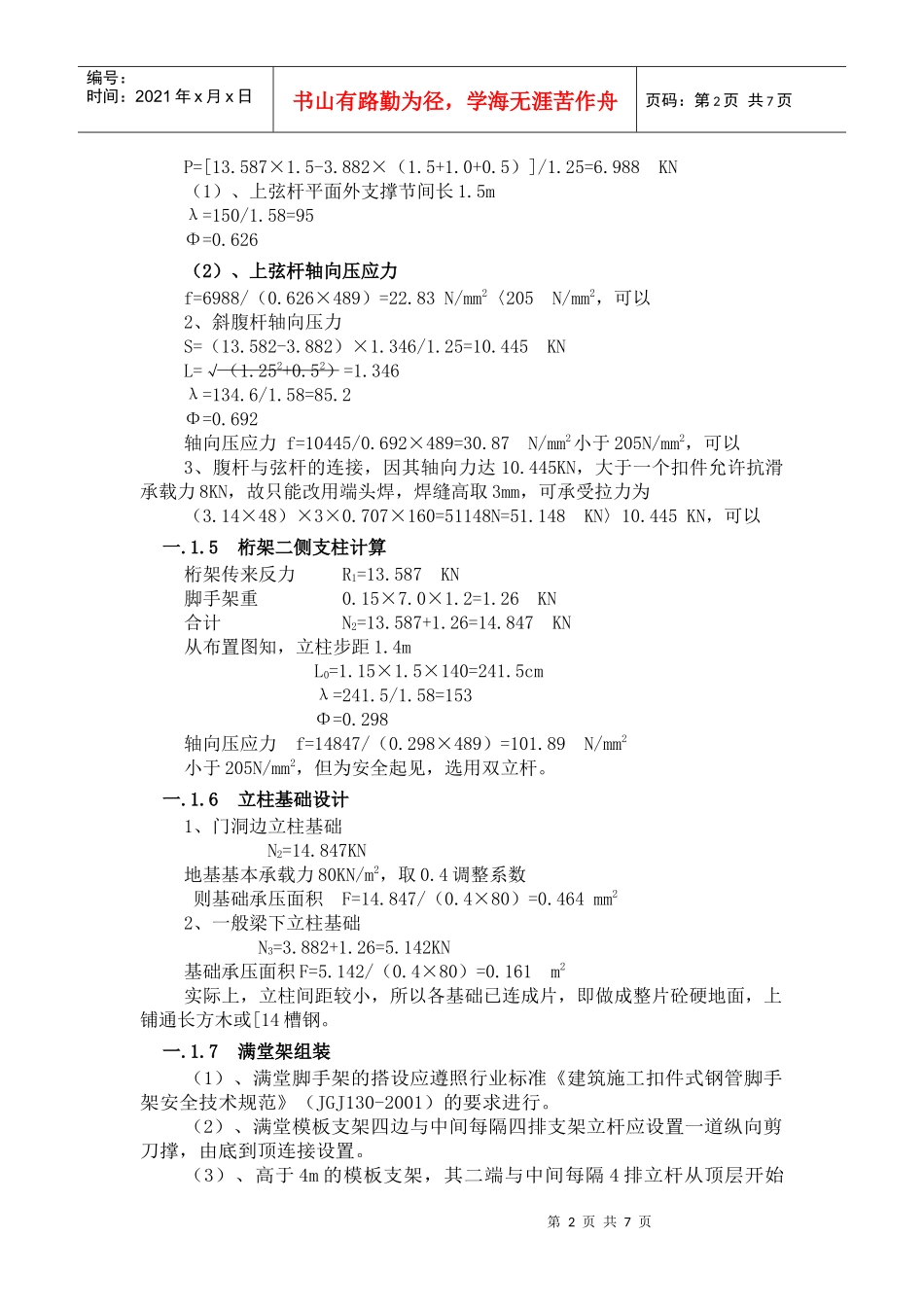

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页一.1架空连廊支模施工方案一.1.1概述新建二期工程外科病房大楼与现有一期建筑之间有一条架空连廊，长79.88m，楼面设计标高为5m，宽3.6m（中到中），楼面边梁0.25m×1m，板厚120mm，连廊下部离地面净空约4.45m。比较方便的模板支撑方案为满堂脚手架，但施工期间不能堵塞交通，故在道路行车部位必须开设门洞，最小尺寸为3m×3.2m。待架空连廊楼面梁、板浇筑砼达到设计强度后（约20天，考虑适当提高砼强度等级），即可拆除脚手架。在中标后，如可能，我公司将与设计单位商量，建议把道路上部12m大梁改用钢骨架钢筋砼，把大梁与楼板的模板挂在钢骨架上，由钢骨架承受一切施工荷载，以省去下部脚手架，方便车辆通行。一.1.2连廊满堂架架设方案详见附图28：连廊满堂架布置图一.1.3荷载计算门洞边上，于250mm×1000mm边梁下部支柱横向间距550，纵向间距500，其里侧的一根支柱受力最大，作为进行强度与稳定性计算的代表，见A-A断面中的Z-1：梁重：0.25×1×25.5×1.2×0.5×0.5=1.913KN板重：0.12×25.1×1.2×（0.15+0.825/2）×0.5=1.017KN模板重：0.5×（0.25/2+0.15+0.825/2）×0.5×1.2+（1.0-0.12）×0.5×0.5×1.2=0.4703KN人与设备：1.0×（0.25/2+0.15+0.825/2）×1.4×0.5=0.4813KN立柱顶小计：N1=1.913+1.107+0.4703+0.4813=3.882KN一.1.4支承桁架计算R1=R2=7×3.882/2=13.587KN1、上弦杆φ48×3.5轴向压力第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页P=[13.587×1.5-3.882×（1.5+1.0+0.5）]/1.25=6.988KN（1）、上弦杆平面外支撑节间长1.5mλ=150/1.58=95Φ=0.626（2）、上弦杆轴向压应力f=6988/（0.626×489）=22.83N/mm2〈205N/mm2，可以2、斜腹杆轴向压力S=（13.582-3.882）×1.346/1.25=10.445KNL=√（1.252+0.52）=1.346λ=134.6/1.58=85.2Φ=0.692轴向压应力f=10445/0.692×489=30.87N/mm2小于205N/mm2，可以3、腹杆与弦杆的连接，因其轴向力达10.445KN，大于一个扣件允许抗滑承载力8KN，故只能改用端头焊，焊缝高取3mm，可承受拉力为（3.14×48）×3×0.707×160=51148N=51.148KN〉10.445KN，可以一.1.5桁架二侧支柱计算桁架传来反力R1=13.587KN脚手架重0.15×7.0×1.2=1.26KN合计N2=13.587+1.26=14.847KN从布置图知，立柱步距1.4mL0=1.15×1.5×140=241.5cmλ=241.5/1.58=153Φ=0.298轴向压应力f=14847/（0.298×489）=101.89N/mm2小于205N/mm2，但为安全起见，选用双立杆。一.1.6立柱基础设计1、门洞边立柱基础N2=14.847KN地基基本承载力80KN/m2，取0.4调整系数则基础承压面积F=14.847/（0.4×80）=0.464mm22、一般梁下立柱基础N3=3.882+1.26=5.142KN基础承压面积F=5.142/（0.4×80）=0.161m2实际上，立柱间距较小，所以各基础已连成片，即做成整片砼硬地面，上铺通长方木或[14槽钢。一.1.7满堂架组装（1）、满堂脚手架的搭设应遵照行业标准《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）的要求进行。（2）、满堂模板支架四边与中间每隔四排支架立杆应设置一道纵向剪刀撑，由底到顶连接设置。（3）、高于4m的模板支架，其二端与中间每隔4排立杆从顶层开始第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页向下每隔2步设置一道水平剪刀撑。（4）、立柱下在方木或槽钢之上200mm，设置纵横双向扫地杆。一.2地下室夹层楼板模板与支架施工方案1、根据设计图，楼板厚400，为无梁楼盖，该层层高为3.47m和4.37m两种。采用模板为九层胶合板，厚18，木楞40mm×80mm，间距300mm，用满堂脚手架，立柱间距为600mm×600mm。2、模板计算采用九层胶合板，厚18mm荷载：板钢筋砼重0.4×25.1×1.2=12.048KN/m2（标准值10.04）模板重0.5×1.2=0.60KN/m2（0.5）人和设备2.5×1.4=3.5KN/m2（2.5）合计q=16.15KN/m2（13.04）木楞50×100mm，间距500M=0.1×16.15×0.52=0.4038KNm/m模板截面系数W=182/6=54mm3/mm弯曲应力f=0.4038×103/54=7.48N/mm2<12N/mm2挠度Δ=0.677×13.04×3004×12/（100×...
