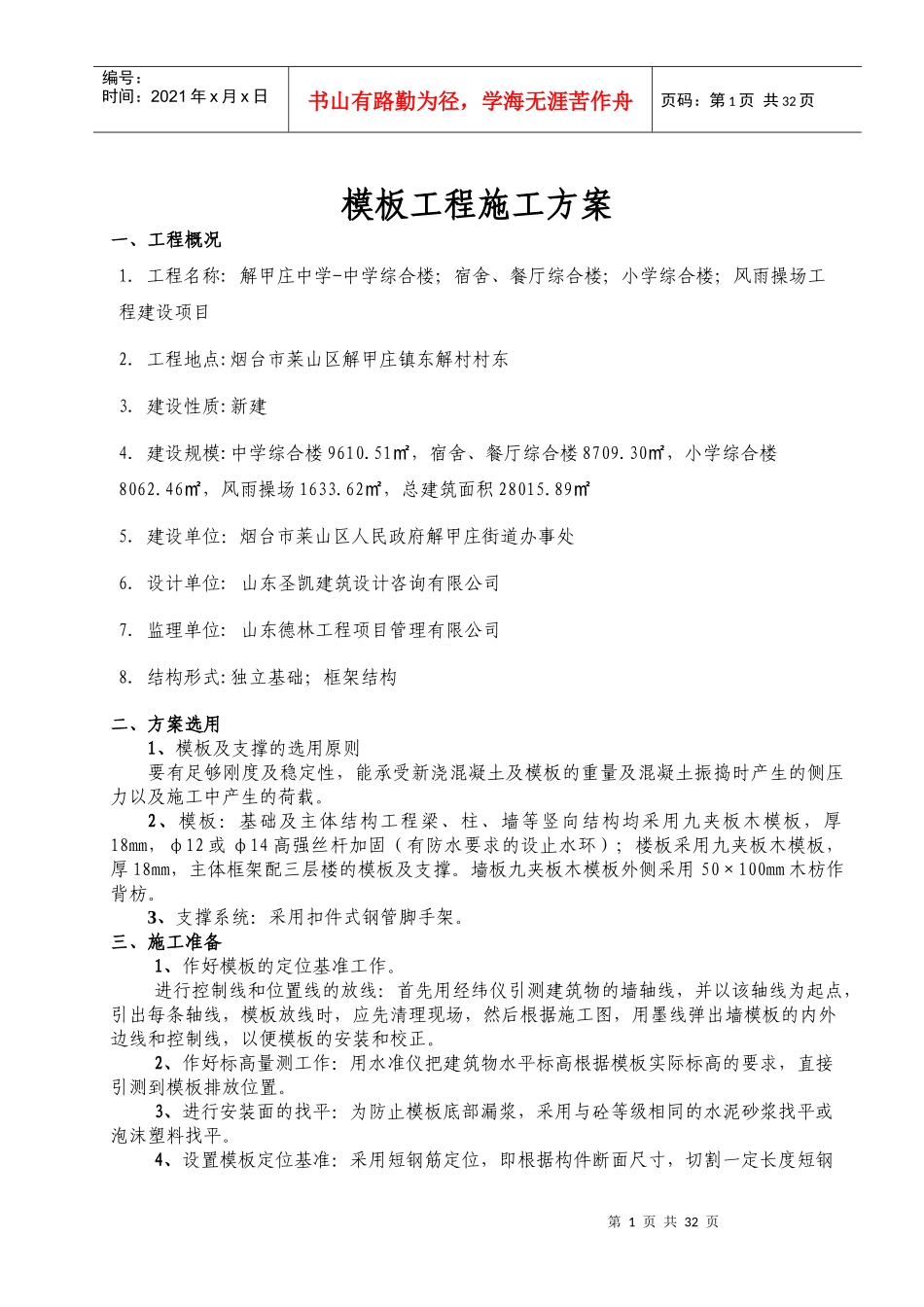

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页模板工程施工方案一、工程概况1.工程名称:解甲庄中学-中学综合楼；宿舍、餐厅综合楼；小学综合楼；风雨操场工程建设项目2.工程地点:烟台市莱山区解甲庄镇东解村村东3.建设性质:新建4.建设规模:中学综合楼9610.51，㎡宿舍、餐厅综合楼8709.30㎡，小学综合楼8062.46，㎡风雨操场1633.62㎡，总建筑面积28015.89㎡5.建设单位：烟台市莱山区人民政府解甲庄街道办事处6.设计单位:山东圣凯建筑设计咨询有限公司7.监理单位:山东德林工程项目管理有限公司8.结构形式:独立基础；框架结构二、方案选用1、模板及支撑的选用原则要有足够刚度及稳定性，能承受新浇混凝土及模板的重量及混凝土振捣时产生的侧压力以及施工中产生的荷载。2、模板：基础及主体结构工程梁、柱、墙等竖向结构均采用九夹板木模板，厚18mm，φ12或φ14高强丝杆加固（有防水要求的设止水环）；楼板采用九夹板木模板，厚18mm，主体框架配三层楼的模板及支撑。墙板九夹板木模板外侧采用50×100mm木枋作背枋。3、支撑系统：采用扣件式钢管脚手架。三、施工准备1、作好模板的定位基准工作。进行控制线和位置线的放线：首先用经纬仪引测建筑物的墙轴线，并以该轴线为起点，引出每条轴线，模板放线时，应先清理现场，然后根据施工图，用墨线弹出墙模板的内外边线和控制线，以便模板的安装和校正。2、作好标高量测工作：用水准仪把建筑物水平标高根据模板实际标高的要求，直接引测到模板排放位置。3、进行安装面的找平：为防止模板底部漏浆，采用与砼等级相同的水泥砂浆找平或泡沫塑料找平。4、设置模板定位基准：采用短钢筋定位，即根据构件断面尺寸，切割一定长度短钢第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页筋，点焊在主筋上，保证钢筋与模板位置的准确。5、模板工程检查重点检查其刚度、垂直度、平整度，特别注意外围墙模，电梯井、楼梯间等处模板位置的正确性。四、模板安装1、宿舍、餐厅综合楼有电梯一部，地下部分具有防水要求2、墙、柱模板及支撑2.1方法如下图所示2.2柱、墙施工技术措施：柱、墙模板支撑示意图安全栏杆高1200㎜室内地坪施工缝H+300C15砼垫100厚止水对拉螺栓纵横间距＠500模板架管支撑遇水膨胀止水条砼浇筑平台垫木板240砖护边3mm厚50×50mm冲孔止水片，居中电弧焊满φ12对拉螺栓螺纹长15025长ф6.5钢筋点焊φ12对拉螺栓罗纹长150塑料堵帽ф16塑料套管第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页2.2.1水平施工缝采用膨胀止水条，竖向施工缝采用LB钢板膨胀橡胶腻子止水带崁缝材料，居中安装。2.2.2对拉螺栓施工方法：挡墙防水设计要求为抗渗混凝土，模板加固采用M12或M14止水对拉螺栓，采用M12止水对拉螺栓时，间距横竖向每500mm一个。如采用M14止水对拉螺栓时，间距横竖向每600mm一个。2.2.3止水对拉螺栓加工及安装如下图所示：2.2.4一般对拉螺栓加工及安装方法3、柱、墙模板（本工程）3.1柱墙模板：采用18厚九夹板3.1.1施工顺序：单片预组合模板组拼并检查—→第一片安装就位，设临时支撑—→邻侧单片模板安装就位（穿对拉螺栓）,两片模板呈“L”形用连接元钉连接—→设临时支撑—→复检模板位止水对拉螺栓加工安装图设计墙厚一般对拉螺栓加工安装图设计柱、墙厚200600600600600第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页移、垂直度和对角线并校正无误—→由下而上安装柱箍—→全面检查安装质量—→模板支撑固定。3.1.2柱模安装的注意事项：柱模与梁模连接处，要作到接槎吻合与方正，以梁底标高为准，梁柱模板分两次支设时，在柱子达到拆模强度，最上一段柱模先保留不拆，以便于梁模连接时，接槎吻合与方正。3.1.3模板接缝宽度不大于0.8～1.0mm，模板表面清理干净并采取防粘结的措施，粘浆及漏刷累计面积不大于400mm2。3.2墙模板安装方法3.2.1在组装模板时，要使两侧穿孔的模板对称放置，以使穿墙螺栓与墙模保持垂直。相邻模板边肋用元钉连接，...
