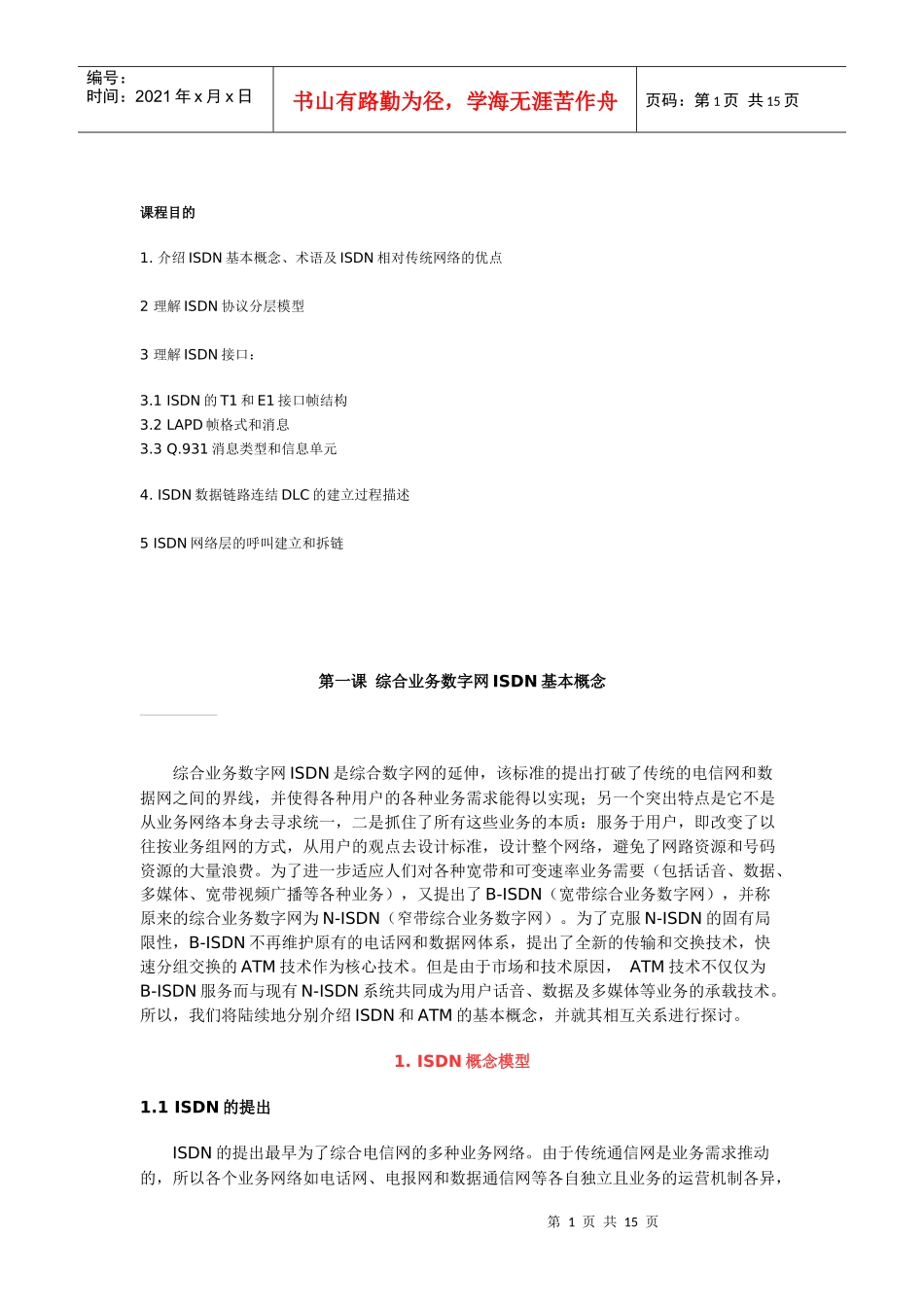

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页课程目的1.介绍ISDN基本概念、术语及ISDN相对传统网络的优点2理解ISDN协议分层模型3理解ISDN接口：3.1ISDN的T1和E1接口帧结构3.2LAPD帧格式和消息3.3Q.931消息类型和信息单元4.ISDN数据链路连结DLC的建立过程描述5ISDN网络层的呼叫建立和拆链第一课综合业务数字网ISDN基本概念综合业务数字网ISDN是综合数字网的延伸，该标准的提出打破了传统的电信网和数据网之间的界线，并使得各种用户的各种业务需求能得以实现；另一个突出特点是它不是从业务网络本身去寻求统一，二是抓住了所有这些业务的本质：服务于用户，即改变了以往按业务组网的方式，从用户的观点去设计标准，设计整个网络，避免了网路资源和号码资源的大量浪费。为了进一步适应人们对各种宽带和可变速率业务需要（包括话音、数据、多媒体、宽带视频广播等各种业务），又提出了B-ISDN（宽带综合业务数字网），并称原来的综合业务数字网为N-ISDN（窄带综合业务数字网）。为了克服N-ISDN的固有局限性，B-ISDN不再维护原有的电话网和数据网体系，提出了全新的传输和交换技术，快速分组交换的ATM技术作为核心技术。但是由于市场和技术原因，ATM技术不仅仅为B-ISDN服务而与现有N-ISDN系统共同成为用户话音、数据及多媒体等业务的承载技术。所以，我们将陆续地分别介绍ISDN和ATM的基本概念，并就其相互关系进行探讨。1.ISDN概念模型1.1ISDN的提出ISDN的提出最早为了综合电信网的多种业务网络。由于传统通信网是业务需求推动的，所以各个业务网络如电话网、电报网和数据通信网等各自独立且业务的运营机制各异，第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页这样对网络运营商而言运营、管理、维护复杂，资源浪费；对用户而言，业务申请手续复杂、使用不便、成本高；同时对整个通信的发展来说，这种异构体系对未来发展适应性极差。于是将话音、数据、图像等各种业务综合在统一的网络内成为一种必然，这就是综合业务数字网(IntegratedServicesDigitalNetwork)的提出。1.2ISDN的概念模型1.2.1ISDN的定义按照原CCITT的定义，ISDN是以提供了端到端的数字连接的综合数字电话网IDN为基础发展起来的通信网，用以支持电话及非话的多种业务；用户通过一组有限的标准用户网络接口接入ISDN网内。即ISDN：(1)是通信网；(2)以电话网、IDN为基础发展而成；(3)支持端到端(End-to-End)的数字连接；(4)支持各种通信业务；(5)支持话音类及非话业务；(6)提供标准的用户-网络接口(UNI)；(7)使得用户能通过一组有限个多用途的UNI接入ISDN。1.2.2概念模型1.2.2.1业务综合ISDN概念中的业务综合的核心是从用户端出发，建立了一套标准的用户和网络接口协议体系(UNI：User-NetworkInterface)。同时给出了各ISDN网络间互联的NNI接口。这样，非常简单的统一了开发标准，提供了一个厂商间开放的竞争环境。见下图。第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页1.2.2.2ISDN的承载业务类型在ISDN概念模型中，各种业务类型按照业务的数据率分为两级(见下图)：◆基本速率接口(BRI：BasicRateInterface)，该速率由两个承载信道和一个数据控制信道构成，称为2B+D，其中B(Bearer)为标准PCM速率64kbps，D(Data)为16kbps。该速率适用于家用或小型企业需要。◆基群速率接口(PRI：PrimaryRateInterface)，该速率支持T1(23B+D：1.544Mbps)和E1(30B+D：2.048Mbps)，适用于大容量用户或集团用户。(D：64kbps)其中T1主要适用于日本和北美地区，E1适用于欧洲和中国等地区。1.2.2.3ISDN协议模型●ISDN协议分层参照OSI参考模型，ISDN分为四层，如下图所示:第一层：物理层，规定了ISDN各种设备的电气机械特性，及物理电气信号标准；第二层：数据链路层，完成物理连接间的数据成帧/解帧及相应的纠错等功能，向上层提供第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页一条无差错的通信链路；第三层：网络层，进行路由选择、数据交换等，负...
