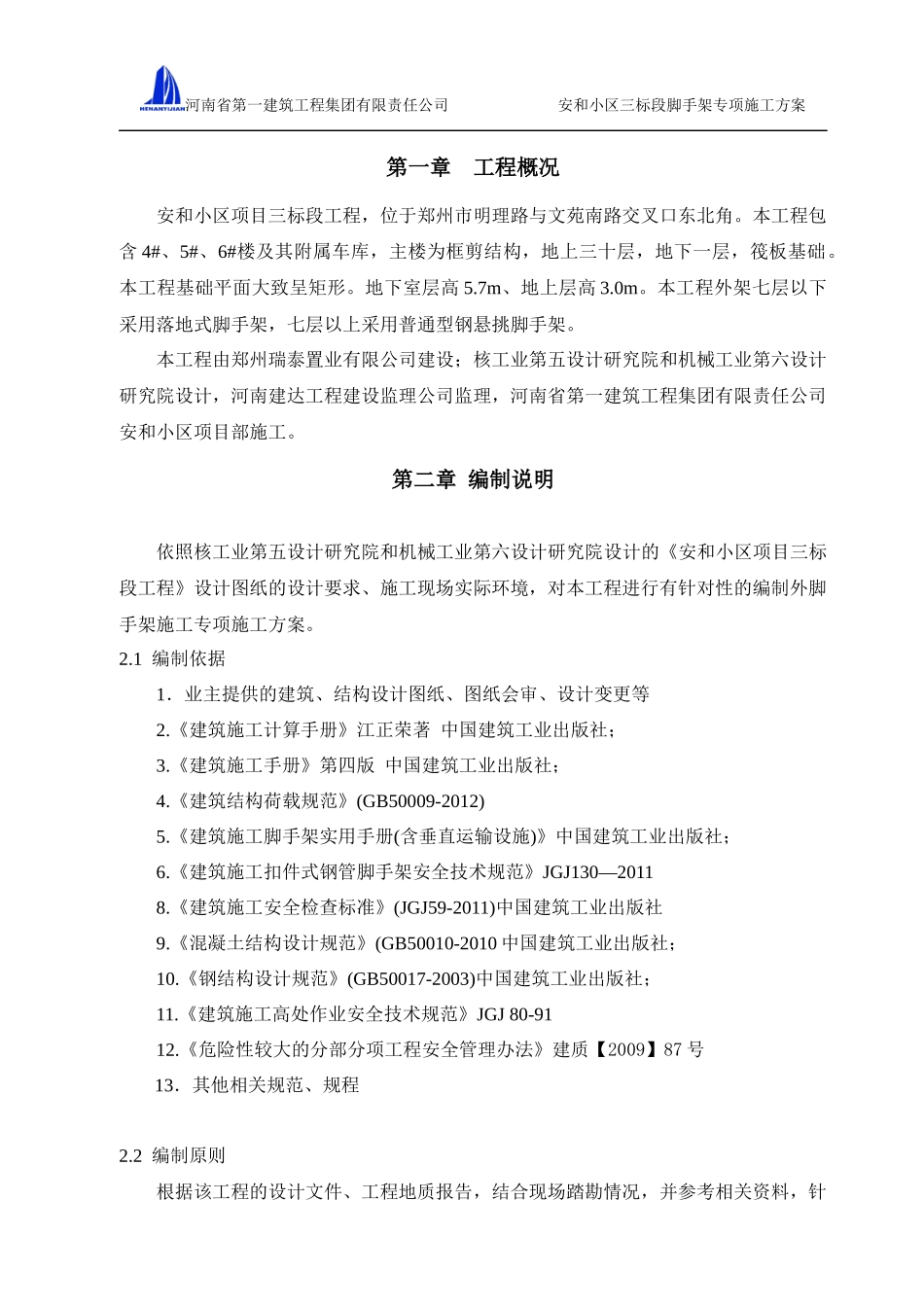

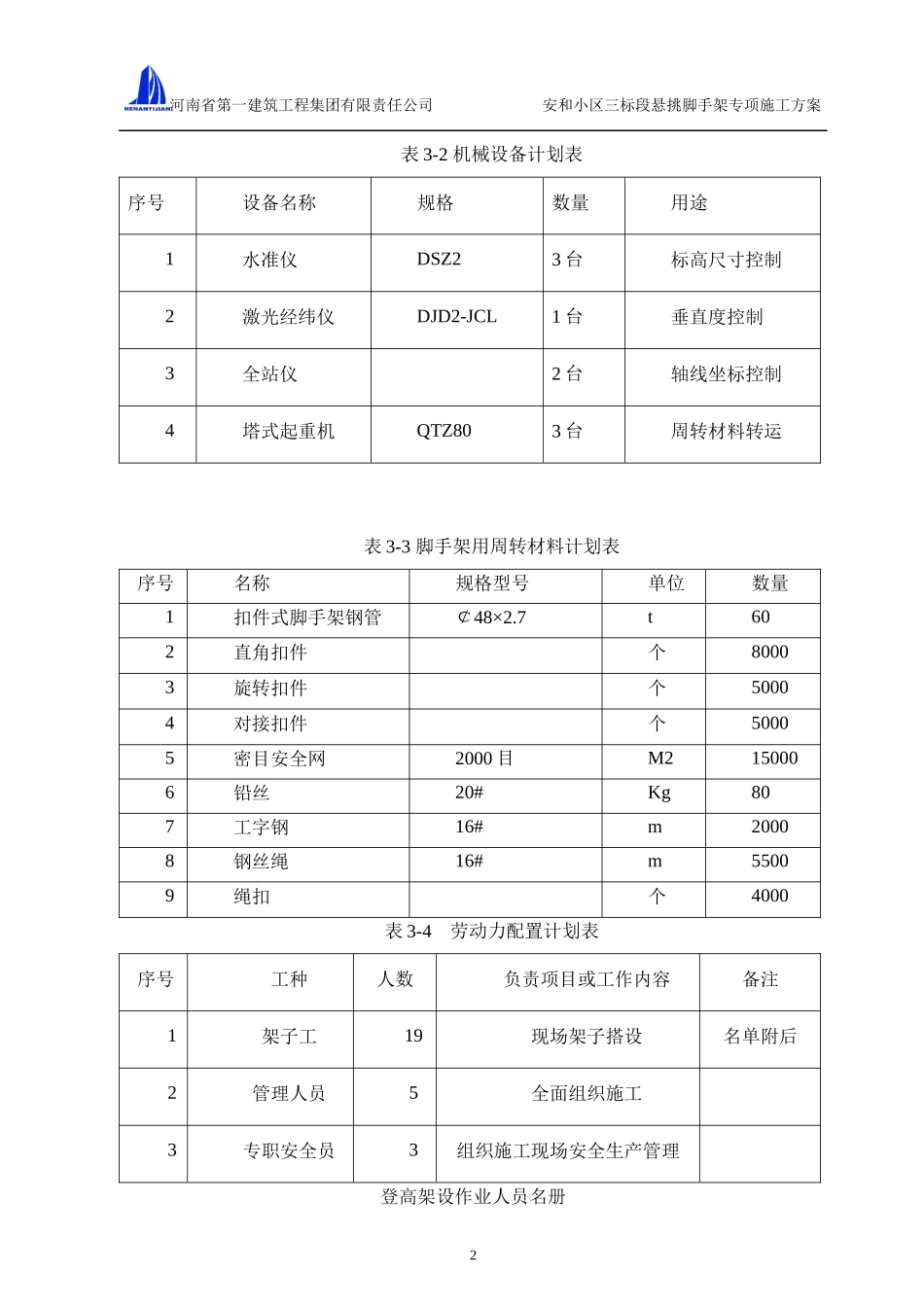

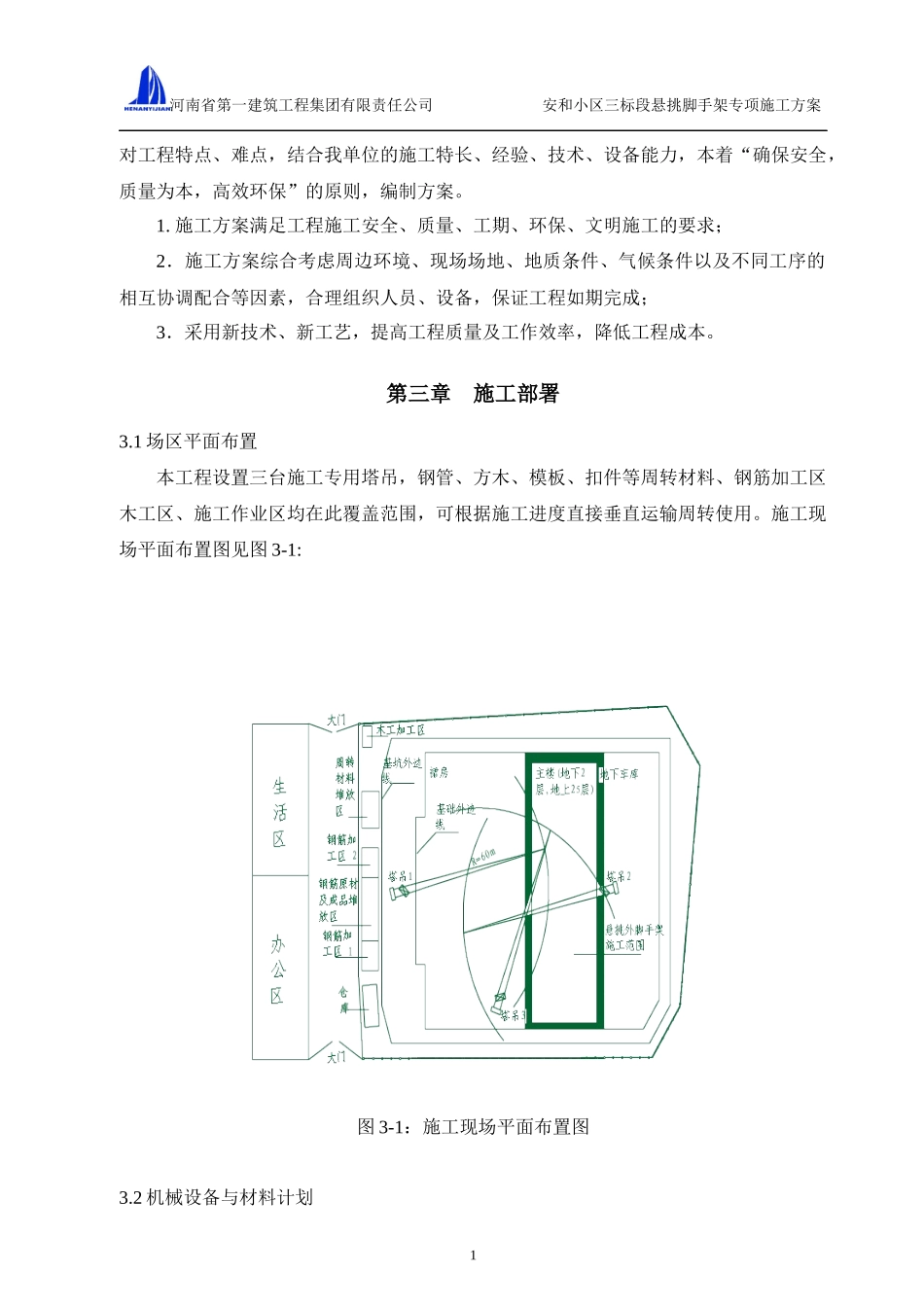

河南省第一建筑工程集团有限责任公司安和小区三标段脚手架专项施工方案第一章工程概况安和小区项目三标段工程，位于郑州市明理路与文苑南路交叉口东北角。本工程包含4#、5#、6#楼及其附属车库，主楼为框剪结构，地上三十层，地下一层，筏板基础。本工程基础平面大致呈矩形。地下室层高5.7m、地上层高3.0m。本工程外架七层以下采用落地式脚手架，七层以上采用普通型钢悬挑脚手架。本工程由郑州瑞泰置业有限公司建设；核工业第五设计研究院和机械工业第六设计研究院设计，河南建达工程建设监理公司监理，河南省第一建筑工程集团有限责任公司安和小区项目部施工。第二章编制说明依照核工业第五设计研究院和机械工业第六设计研究院设计的《安和小区项目三标段工程》设计图纸的设计要求、施工现场实际环境，对本工程进行有针对性的编制外脚手架施工专项施工方案。2.1编制依据1．业主提供的建筑、结构设计图纸、图纸会审、设计变更等2.《建筑施工计算手册》江正荣著中国建筑工业出版社；3.《建筑施工手册》第四版中国建筑工业出版社；4.《建筑结构荷载规范》(GB50009-2012)5.《建筑施工脚手架实用手册(含垂直运输设施)》中国建筑工业出版社；6.《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—20118.《建筑施工安全检查标准》(JGJ59-2011)中国建筑工业出版社9.《混凝土结构设计规范》(GB50010-2010中国建筑工业出版社；10.《钢结构设计规范》(GB50017-2003)中国建筑工业出版社；11.《建筑施工高处作业安全技术规范》JGJ80-9112.《危险性较大的分部分项工程安全管理办法》建质【2009】87号13．其他相关规范、规程2.2编制原则根据该工程的设计文件、工程地质报告，结合现场踏勘情况，并参考相关资料，针河南省第一建筑工程集团有限责任公司安和小区三标段悬挑脚手架专项施工方案对工程特点、难点，结合我单位的施工特长、经验、技术、设备能力，本着“确保安全，质量为本，高效环保”的原则，编制方案。1.施工方案满足工程施工安全、质量、工期、环保、文明施工的要求；2．施工方案综合考虑周边环境、现场场地、地质条件、气候条件以及不同工序的相互协调配合等因素，合理组织人员、设备，保证工程如期完成；3．采用新技术、新工艺，提高工程质量及工作效率，降低工程成本。第三章施工部署3.1场区平面布置本工程设置三台施工专用塔吊，钢管、方木、模板、扣件等周转材料、钢筋加工区木工区、施工作业区均在此覆盖范围，可根据施工进度直接垂直运输周转使用。施工现场平面布置图见图3-1:图3-1：施工现场平面布置图3.2机械设备与材料计划1河南省第一建筑工程集团有限责任公司安和小区三标段悬挑脚手架专项施工方案表3-2机械设备计划表序号设备名称规格数量用途1水准仪DSZ23台标高尺寸控制2激光经纬仪DJD2-JCL1台垂直度控制3全站仪2台轴线坐标控制4塔式起重机QTZ803台周转材料转运表3-3脚手架用周转材料计划表序号名称规格型号单位数量1扣件式脚手架钢管￠48×2.7t602直角扣件个80003旋转扣件个50004对接扣件个50005密目安全网2000目M2150006铅丝20#Kg807工字钢16#m20008钢丝绳16#m55009绳扣个4000表3-4劳动力配置计划表序号工种人数负责项目或工作内容备注1架子工19现场架子搭设名单附后2管理人员5全面组织施工3专职安全员3组织施工现场安全生产管理登高架设作业人员名册2河南省第一建筑工程集团有限责任公司安和小区三标段悬挑脚手架专项施工方案3河南省第一建筑工程集团有限责任公司安和小区三标段悬挑脚手架专项施工方案第四章脚手架方案选择4.1脚手架设计原则本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合《建筑施工安全检查标准》要求。6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，以决...
