组合式大钢模板施工方案VIP免费

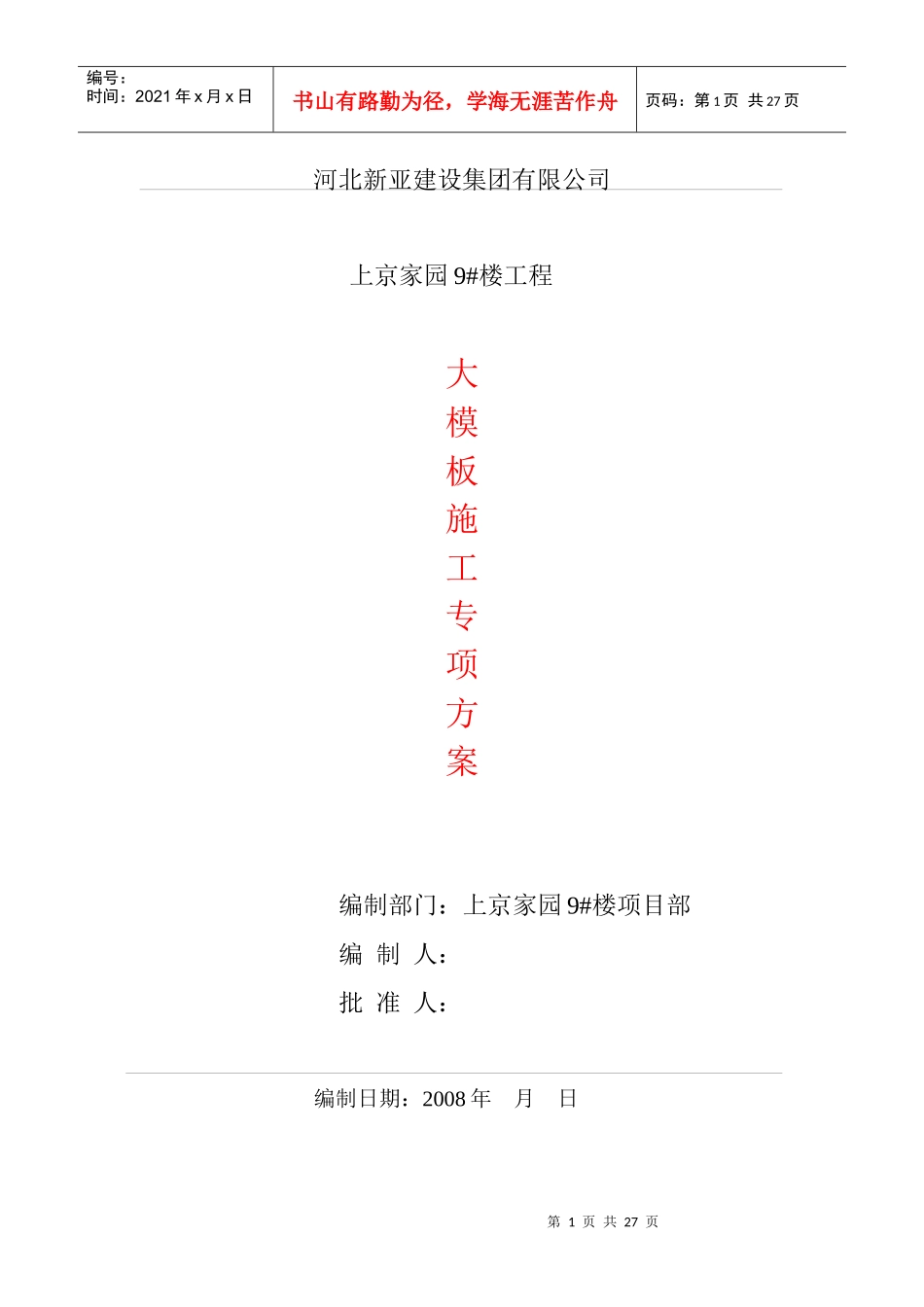

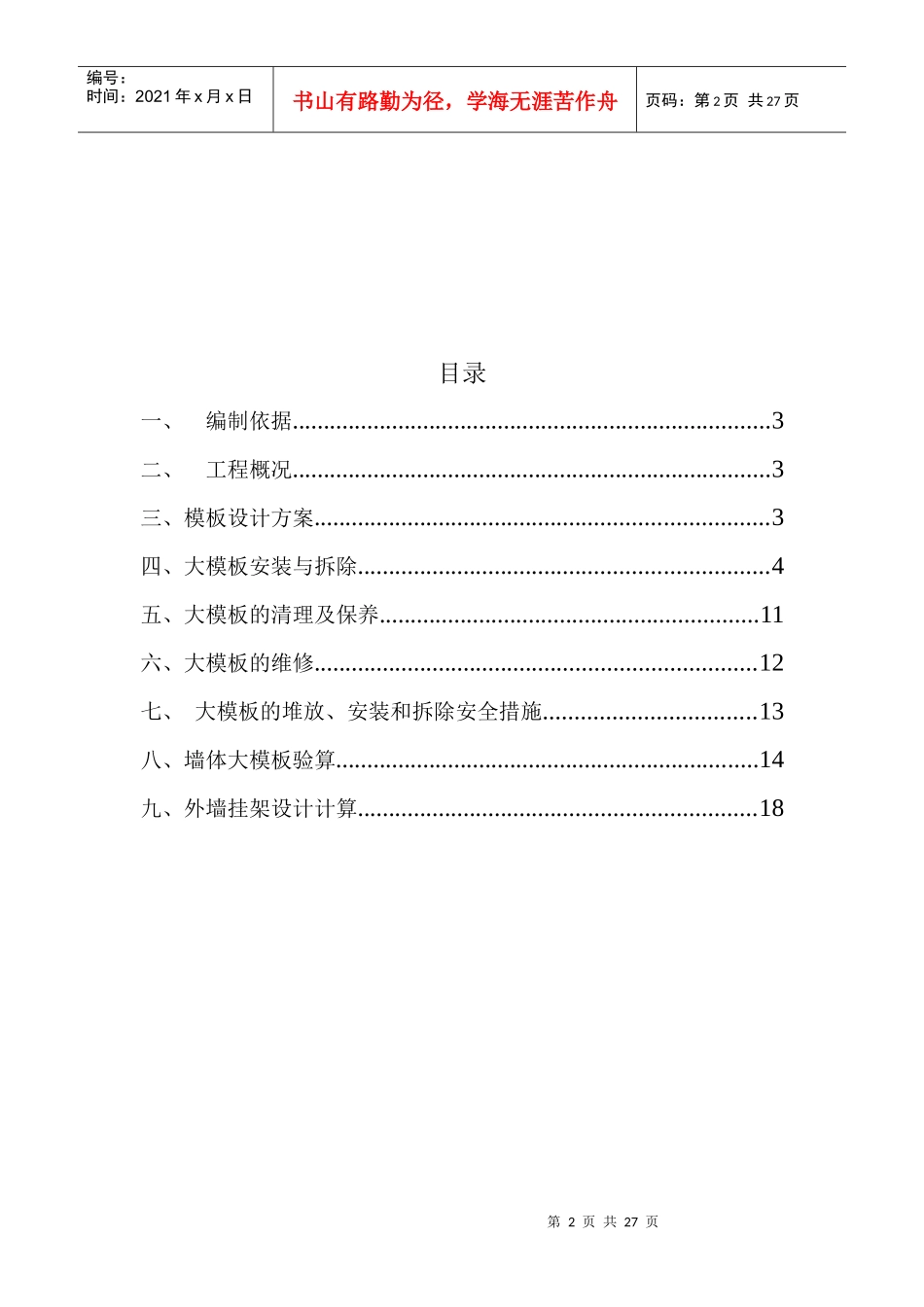

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页河北新亚建设集团有限公司上京家园9#楼工程大模板施工专项方案编制部门：上京家园9#楼项目部编制人：批准人：编制日期：2008年月日第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页目录一、编制依据.............................................................................3二、工程概况.............................................................................3三、模板设计方案.........................................................................3四、大模板安装与拆除..................................................................4五、大模板的清理及保养.............................................................11六、大模板的维修.......................................................................12七、大模板的堆放、安装和拆除安全措施..................................13八、墙体大模板验算....................................................................14九、外墙挂架设计计算................................................................18第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页组合式大模板施工方案一、编制依据1.建筑图和结构图；2.《混凝土结构工程施工质量验收规范》GB50204-2002；3.《大模板多层住宅设计与施工规程》JGJ3-93；4.《高层钢筋砼结构设计与施工规程》JGJ20-84；5.《建筑施工安全检查标准》JGJ59-99。二、工程概况本工程为上京家园9#楼，位于和平路与翟营大街交汇处，总建筑面积27074.79m2,地上三十层、地下三层，建筑总高度85.5m，结构形式为剪力墙结构。地下二层顶板厚度200mm，设备层顶板厚度250mm，一层顶板厚度180mm，其他层板厚100-130mm。外墙外包温后作，大模板设计必考虑。第4页共27页第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页三、模板设计方案1.本工程墙体使用组拼式全钢大模板；2.流水段划分：地下室部分以后浇带划分，西侧为段，东侧为段；+-0.00以上以24轴以东墙肢端头为分界，西侧为段，东侧为段。详见分段图。3.配模高度：内模配置高度=楼板底高度+10mm。这种配板高度将墙的水平施工缝留置位置隐蔽在楼板底向上10mm，使施工缝不外漏，整体观感效果好。外模配置高度=楼板底高度加+楼板厚度+搭接尺寸50mm。4.配模数量配置一个流水段用量，周转使用。模板不能满足使用时增配。详细数量见统计表。外墙模板三角挂架配置数量为2个流水段全部需用量。5.层间接缝处理外墙大模板层间接缝处采用模板上口内侧安装6mm厚、80mm宽通长塑料板，螺钉固定。外墙成型时形成6*80mm凹槽。下次外模就位时，在模板下口贴橡胶条，镶嵌在凹槽内，拉紧对第5页共27页第4页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共27页拉螺栓，橡胶条紧贴在混凝土表面上，可避免出现漏浆和错台的弊病。6.门窗洞口模板门窗洞口采用竹胶板、木枋、角钢护角组成模板内框，用连接件固定于内外钢模板上。见附图。8.电梯井模板电梯井采用组合式铰接筒模。四、大模板安装与拆除1..大模板安装前的准备工作大模板运到现场后，要清点数量，核对型号，清除表面锈蚀和焊渣，板面缝隙要用环氧腻子嵌缝，模板背面刷好桔黄色防第6页共27页第5页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共27页锈漆，并用醒目字体喷字注明模板编号。2..大模板的安装①外支承架组装、提升、安装外支承架组装：按实际尺寸断出平台架的水平钢管、吊杆、斜拉杆，用双卡扣卡好四角吊杆和上下水平杆、斜拉杆，再铺排木、脚手板，挂安全网。组装完毕后试吊。外支承架提升：提升前解开支承架间的接缝板、立网等连接物，方可发信号，稍绷紧拆除下挂钩并清理杂物。提升时，挂钩人员挂好吊钩并离开平台后，方可发信号，稍绷紧吊绳。操作人从...
