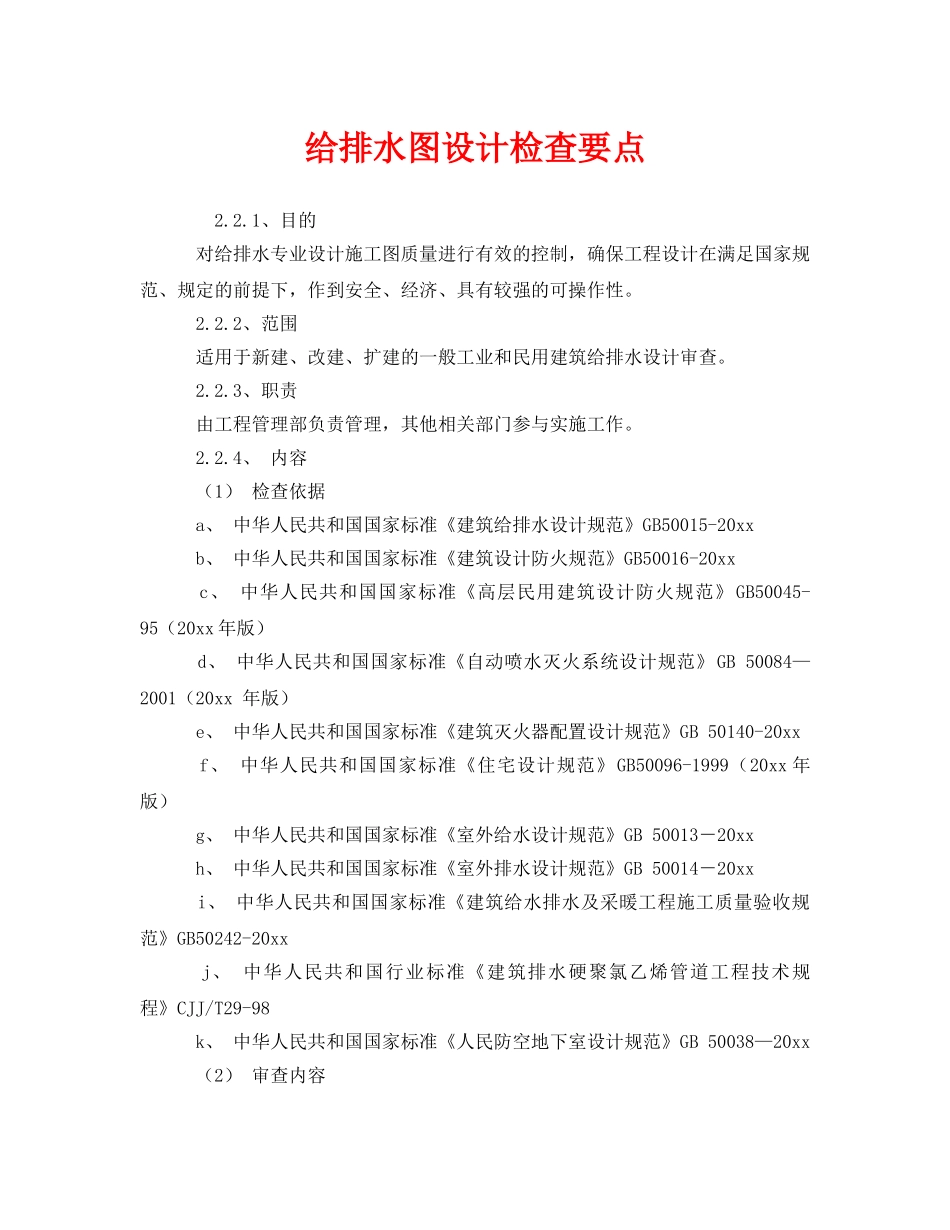

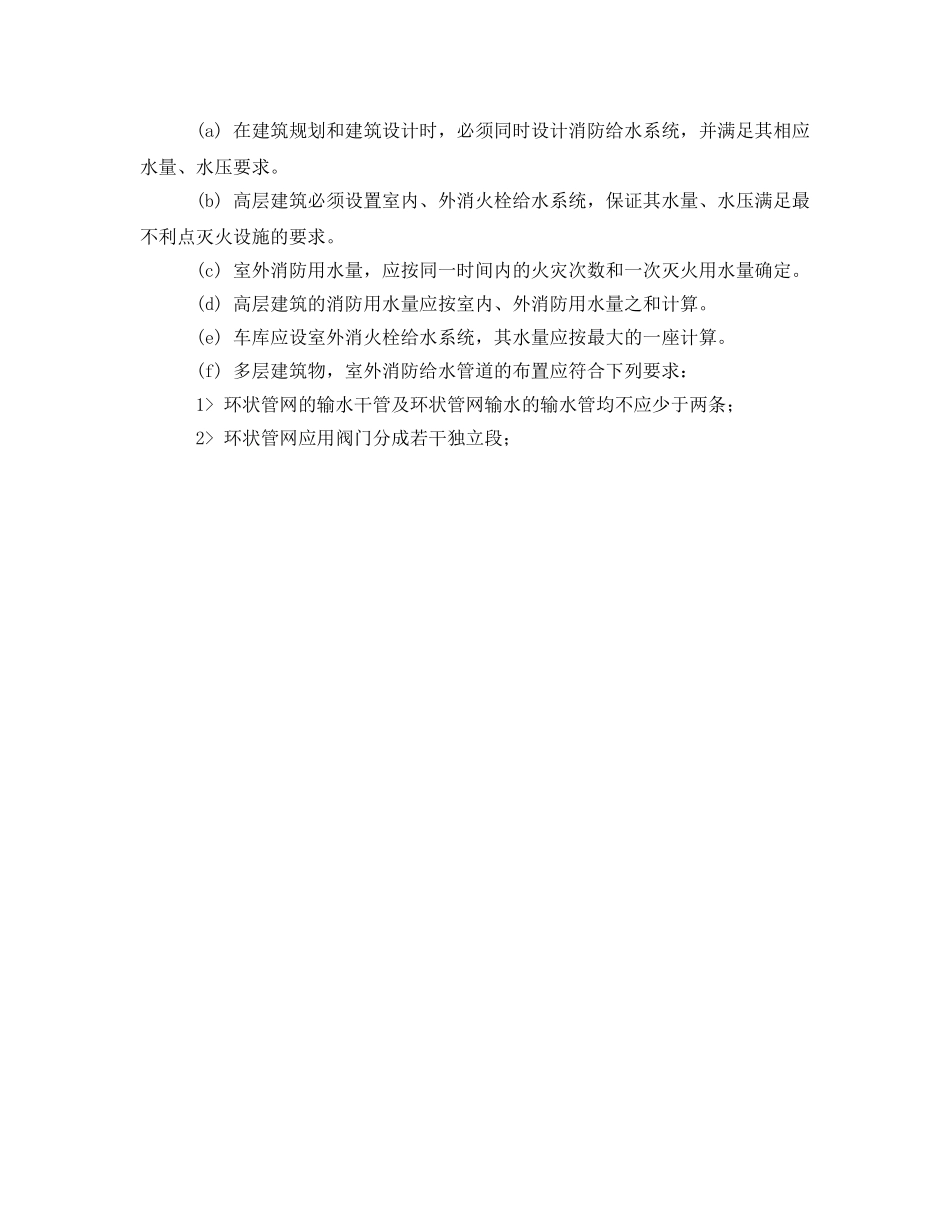

给排水图设计检查要点2.2.1、目的对给排水专业设计施工图质量进行有效的控制，确保工程设计在满足国家规范、规定的前提下，作到安全、经济、具有较强的可操作性。2.2.2、范围适用于新建、改建、扩建的一般工业和民用建筑给排水设计审查。2.2.3、职责由工程管理部负责管理，其他相关部门参与实施工作。2.2.4、内容（1）检查依据a、中华人民共和国国家标准《建筑给排水设计规范》GB50015-20xxb、中华人民共和国国家标准《建筑设计防火规范》GB50016-20xxc、中华人民共和国国家标准《高层民用建筑设计防火规范》GB50045-95（20xx年版）d、中华人民共和国国家标准《自动喷水灭火系统设计规范》GB50084—2001（20xx年版）e、中华人民共和国国家标准《建筑灭火器配置设计规范》GB50140-20xxf、中华人民共和国国家标准《住宅设计规范》GB50096-1999（20xx年版）g、中华人民共和国国家标准《室外给水设计规范》GB50013－20xxh、中华人民共和国国家标准《室外排水设计规范》GB50014－20xxi、中华人民共和国国家标准《建筑给水排水及采暖工程施工质量验收规范》GB50242-20xxj、中华人民共和国行业标准《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-98k、中华人民共和国国家标准《人民防空地下室设计规范》GB50038—20xx（2）审查内容a、设计文件审查(a)设计依据是否充分,是否有初步设计审查会议纪要、初步设计批文、建设单位对本专业施工图设计的要求及主管部门批文；(b)施工图设计深度是否满足施工要求；(c)签署、出图章及有关专业会签是否符合规定。b、消防设计审查(a)最不利点的消防水量、水压计算；(b)室内消防系统的设置；(c)泵房与管网中的各种配件、阀门的选用；(d)灭火器的配置；(e)消防管道的敷设；(f)消防电梯井积水坑的容积和坑中排水泵的选用。c、给水设计审查(a)最不利点水量、水压计算；(b)储水池（箱）的设置位置、容积的合理性；(c)冷、热水系统布置的合理性；(d)地下室水泵房(e)管道的敷设；(f)材料的选用是否经济合理；(g)给水管道的总平面图布置。d、排水设计审查(a)雨、污水量的确定；(b)排水系统的优化；(c)排水管道的敷设；(d)材料的选用；(e)室外检查井的间距及排水管的坡度；(f)排水管道的总平面布置。（3）审查要点a、消防设计审查要点(a)在建筑规划和建筑设计时，必须同时设计消防给水系统，并满足其相应水量、水压要求。(b)高层建筑必须设置室内、外消火栓给水系统，保证其水量、水压满足最不利点灭火设施的要求。(c)室外消防用水量，应按同一时间内的火灾次数和一次灭火用水量确定。(d)高层建筑的消防用水量应按室内、外消防用水量之和计算。(e)车库应设室外消火栓给水系统，其水量应按最大的一座计算。(f)多层建筑物，室外消防给水管道的布置应符合下列要求：1>环状管网的输水干管及环状管网输水的输水管均不应少于两条；2>环状管网应用阀门分成若干独立段；
