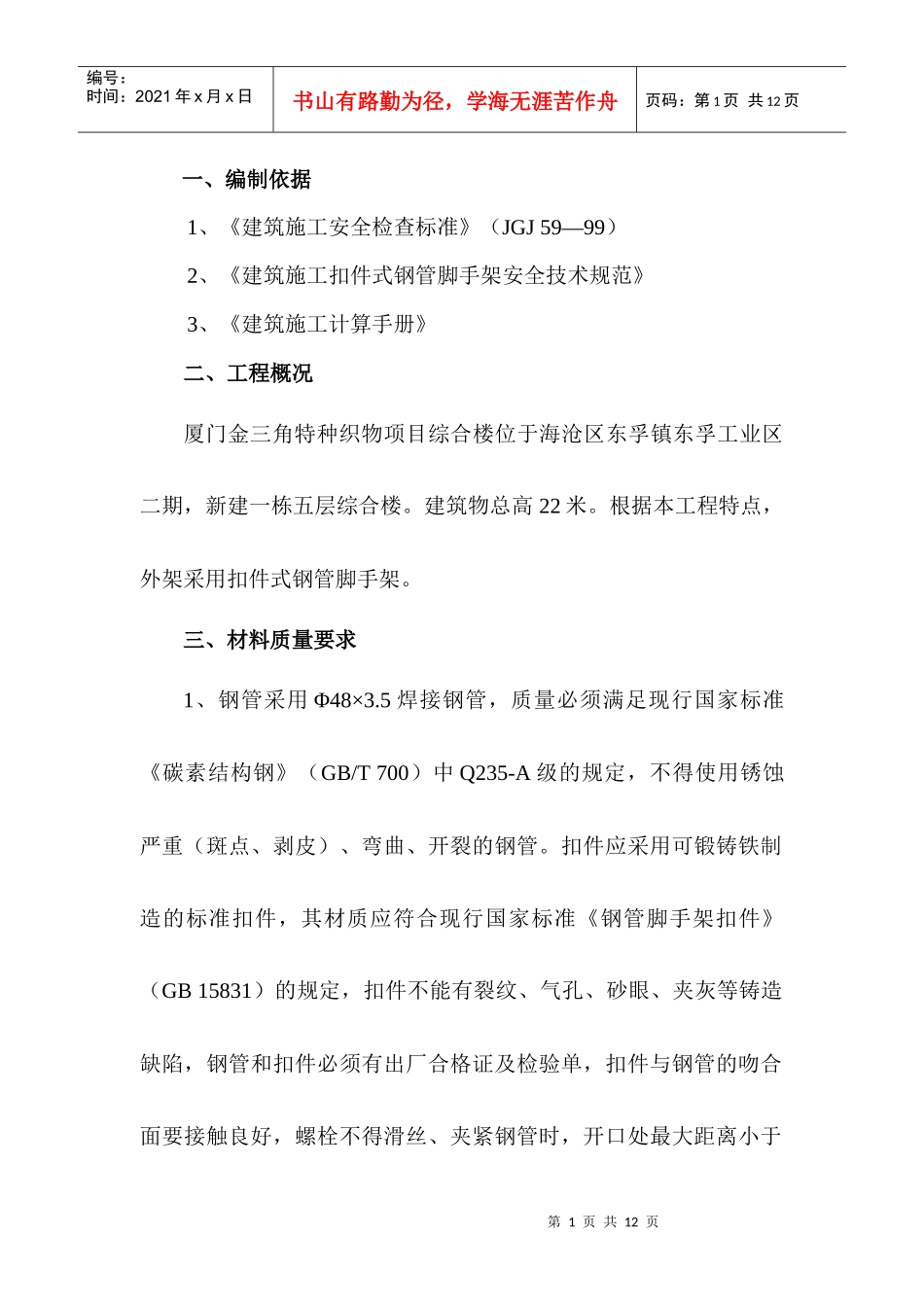

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页一、编制依据1、《建筑施工安全检查标准》（JGJ59—99）2、《建筑施工扣件式钢管脚手架安全技术规范》3、《建筑施工计算手册》二、工程概况厦门金三角特种织物项目综合楼位于海沧区东孚镇东孚工业区二期，新建一栋五层综合楼。建筑物总高22米。根据本工程特点，外架采用扣件式钢管脚手架。三、材料质量要求1、钢管采用Φ48×3.5焊接钢管，质量必须满足现行国家标准《碳素结构钢》（GB/T700）中Q235-A级的规定，不得使用锈蚀严重（斑点、剥皮）、弯曲、开裂的钢管。扣件应采用可锻铸铁制造的标准扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定，扣件不能有裂纹、气孔、砂眼、夹灰等铸造缺陷，钢管和扣件必须有出厂合格证及检验单，扣件与钢管的吻合面要接触良好，螺栓不得滑丝、夹紧钢管时，开口处最大距离小于第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页6mm，必要时进行抗滑扭试验。2、脚手板选用竹笆板，规格为1200mm×1000mm，不得使用腐烂、散边或破损严重的竹笆。3、安全网：栏杆围网选用合格的聚氯乙烯编制的1.8×6m的密目式安全立网。四、悬挑脚手架搭设要求1、杆件搭设顺序：按平面布置预留→从楼层预埋点处开始设置水平挑杆→纵向水平大横杆→与下一层预埋件上设立斜支撑→布置立杆→扶手水平杆→……2、因地下室无法及时回填，在首层梁、板浇柱混凝土时，在结构外梁上预埋短钢管，短钢管预埋时尽量靠近外梁内侧，且短钢管埋入深度不小于250mm，伸出部分不小于150mm。3、6#楼从底层、其余栋号从二层开始搭设挑架。第一次挑设将外架横档（即小横杆）伸入首层楼层内，再在本层外梁预埋件设置斜支撑杆与架体第二步大横杆上，承受此一挑架体的重量，水平拉第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页设除二层设置连墙点外，在第二步大横杆位置与结构设置抱柱拉结。4、第二次挑设将外架横档（即小横杆）伸入三层楼层内，再在本层外梁预埋件设置斜支撑杆与架体第二步大横杆上，承受此一挑架体的重量，水平拉设在四层连墙点，架体内外排拉设。5、扣件扭力矩40～60N·m。6、立杆设在水平挑杆上，立杆纵向间距1.5m，横向间距1.05m，步距1.8m，每楼层、每隔三跨立杆，设一连墙杆。7、连墙点的设置：a、脚手架与建筑物连接不但可以防止因风荷载而产生的向内或向外倾翻事故，同时可以作为架体的中间约束，减少立杆的计算长度，提高承载能力，保证脚手架的整体稳定性。b、连墙杆宜靠近主节点设置，距主节点不应大于300mm；c、连墙杆按每一层每三跨设置，不得在作业中随意设置，且与建筑结构外梁上预埋的钢管拉接，拉接必须牢固；d、在搭设脚手架时，连墙杆与其他杆件同步搭设，严禁在脚手第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页架使用期间拆除连墙杆。8、纵向水平杆设置于小横杆之上，在立柱的内侧，并采用十字扣件与立杆相扣。9、纵向水平杆采用对接扣件，接头不能在同跨内，相邻接头应错开500mm以上。如采用旋转扣件时，应使用3个扣件对接。纵向水平杆步高1.8m，设4道纵向水平杆。架子的外侧应设1.2m高的防护栏杆。10、每一主节点处必须设一根横向水平杆，并采用十字扣件扣在立柱上。每一个小横杆处的纵向杆须使用十字扣件。11、本方案所采用的竹笆脚手板，铺设好后应用16#的铁丝扎牢。12、脚手架在两端头或直线距离不大于15m处设置剪刀撑，每道剪刀撑跨立杆3～5根之间。斜角与地面成45º～60º夹角。所用扣件一律采用旋转扣件，并扣在立柱上。13、脚手架内立杆与建筑物的间距为300～500mm，立面围护采用密目安全网，并用纤维绳或12#～14#铁丝与大横杆绑扎牢固。第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页14、脚手架在搭设时，应高出施工层1.2m～1.8m。15、其他按脚手架操作规程执行。五、脚手架的验收1、架子搭设完毕，在投入使用前，应逐层由...
