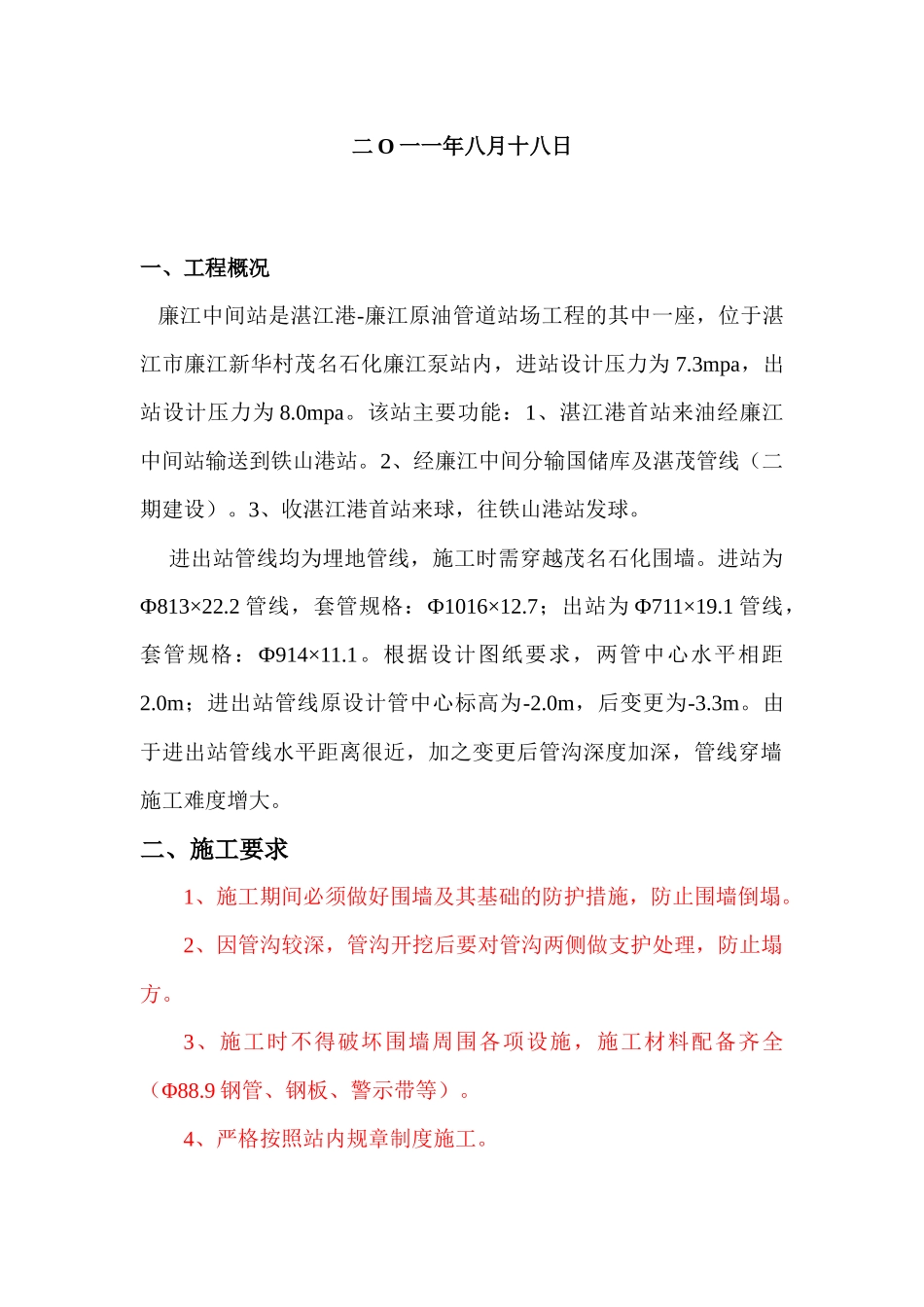

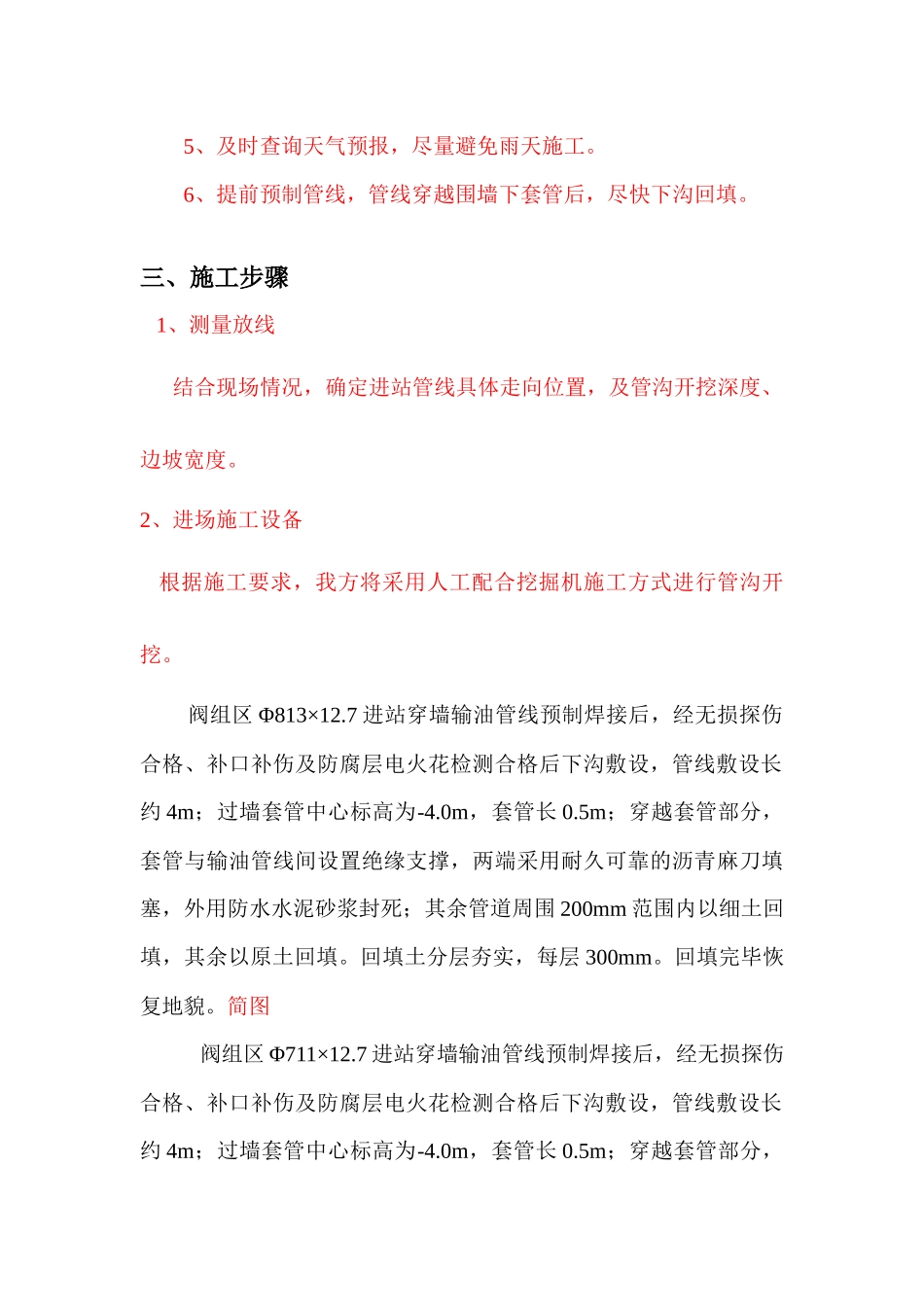

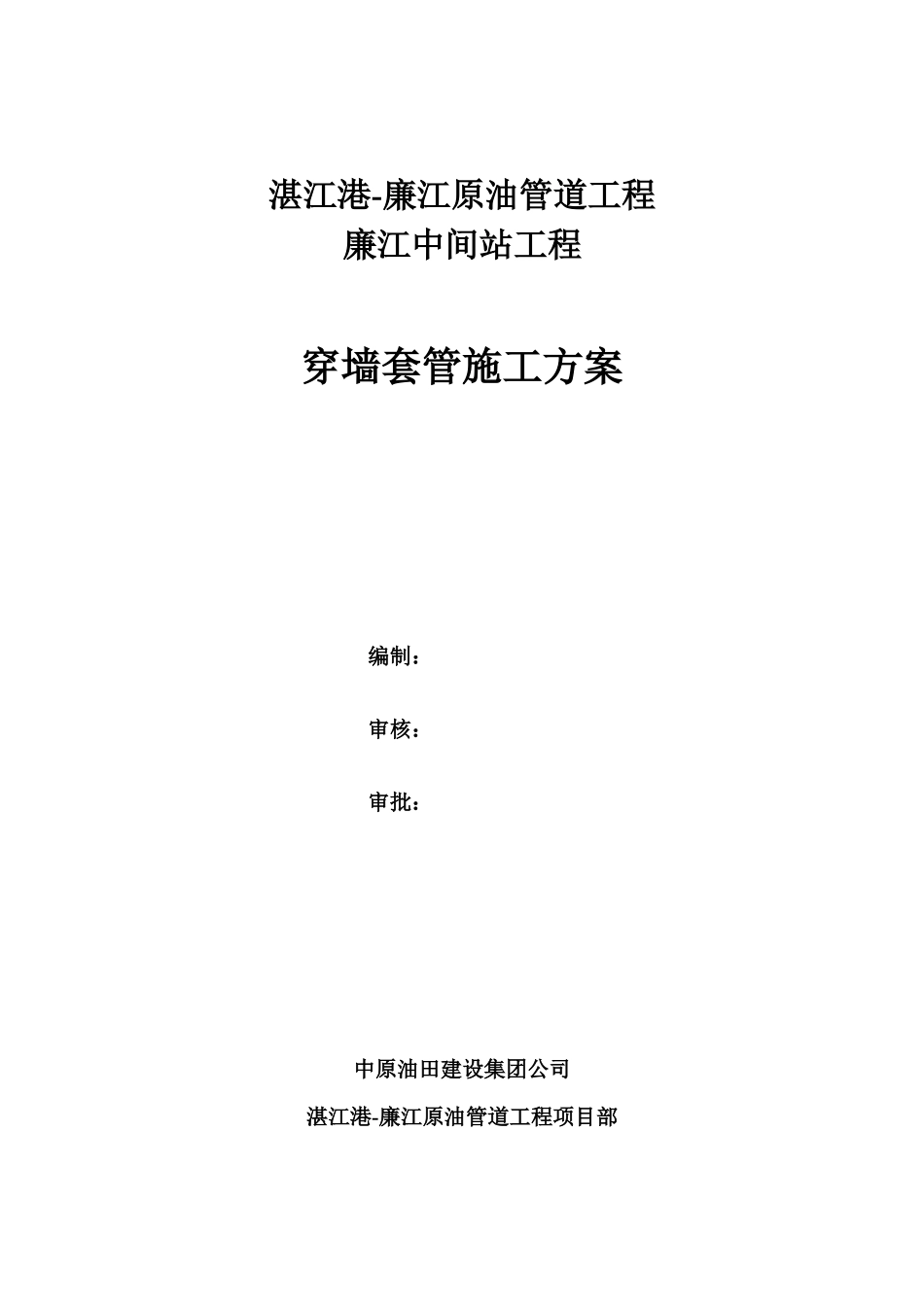

湛江港-廉江原油管道工程廉江中间站工程穿墙套管施工方案编制：审核：审批：中原油田建设集团公司湛江港-廉江原油管道工程项目部二O一一年八月十八日一、工程概况廉江中间站是湛江港-廉江原油管道站场工程的其中一座，位于湛江市廉江新华村茂名石化廉江泵站内，进站设计压力为7.3mpa，出站设计压力为8.0mpa。该站主要功能：1、湛江港首站来油经廉江中间站输送到铁山港站。2、经廉江中间分输国储库及湛茂管线（二期建设）。3、收湛江港首站来球，往铁山港站发球。进出站管线均为埋地管线，施工时需穿越茂名石化围墙。进站为Ф813×22.2管线，套管规格：Ф1016×12.7；出站为Ф711×19.1管线，套管规格：Ф914×11.1。根据设计图纸要求，两管中心水平相距2.0m；进出站管线原设计管中心标高为-2.0m，后变更为-3.3m。由于进出站管线水平距离很近，加之变更后管沟深度加深，管线穿墙施工难度增大。二、施工要求1、施工期间必须做好围墙及其基础的防护措施，防止围墙倒塌。2、因管沟较深，管沟开挖后要对管沟两侧做支护处理，防止塌方。3、施工时不得破坏围墙周围各项设施，施工材料配备齐全（Φ88.9钢管、钢板、警示带等）。4、严格按照站内规章制度施工。5、及时查询天气预报，尽量避免雨天施工。6、提前预制管线，管线穿越围墙下套管后，尽快下沟回填。三、施工步骤1、测量放线结合现场情况，确定进站管线具体走向位置，及管沟开挖深度、边坡宽度。2、进场施工设备根据施工要求，我方将采用人工配合挖掘机施工方式进行管沟开挖。阀组区Φ813×12.7进站穿墙输油管线预制焊接后，经无损探伤合格、补口补伤及防腐层电火花检测合格后下沟敷设，管线敷设长约4m；过墙套管中心标高为-4.0m，套管长0.5m；穿越套管部分，套管与输油管线间设置绝缘支撑，两端采用耐久可靠的沥青麻刀填塞，外用防水水泥砂浆封死；其余管道周围200mm范围内以细土回填，其余以原土回填。回填土分层夯实，每层300mm。回填完毕恢复地貌。简图阀组区Φ711×12.7进站穿墙输油管线预制焊接后，经无损探伤合格、补口补伤及防腐层电火花检测合格后下沟敷设，管线敷设长约4m；过墙套管中心标高为-4.0m，套管长0.5m；穿越套管部分，4.6m进站管线Ф813×22.2进站套管Ф1016×12.7茂名石化围墙2.0m出站管线Ф711×19.1出站套管Ф914×11.1绝缘支撑4.8m6.4m2.4m7.5m支撑架支撑架防护网进出站管线及围墙防护切面图套管与输油管线间设置绝缘支撑，两端采用耐久可靠的沥青麻刀填塞，外用防水水泥砂浆封死；其余管道周围200mm范围内以细土回填，其余以原土回填。回填土分层夯实，每层300mm。回填完毕恢复地貌。简图4、开挖管沟，并配备好水泵及排水管，若天气下雨，及时做好排水准备。5、管线穿越围墙时，从下方打洞穿越就打洞，施工期间我方派人负责现场安全保卫监护，施工完毕后及时恢复。四、安全措施1）进场施工人员必须佩戴安全帽、工衣、工鞋，吊车进场时要有专人指挥。2）保证管沟地下设施，不得破坏地下设备。3）进场施工人员不得随意走动，不得乱动罐区内阀门。4）及时办理各种施工作业票。5）做好各项施工应急措施。五、应急电话本工程施工地处廉江市良垌镇廉江泵站内，经济发展较快，大部分生产生活物资可从当地购买，当出现应急事件时，本着就近原则，应急电话如下：1)医疗急救站力量：遂溪县人民医院；急诊电话：0759-7766359。进站管线绝缘支撑安装示意图出站管线绝缘支撑安装示意图2）消防力量：遂溪县消防大队；值班电话：0759-7758528。火警电话：119。3）交通管理部门遂溪县交警大队县城中队电话：0759-7757789。4）公安管理力量遂溪县公安局电话：0759-7787172报警电话：110。第7页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共7页
