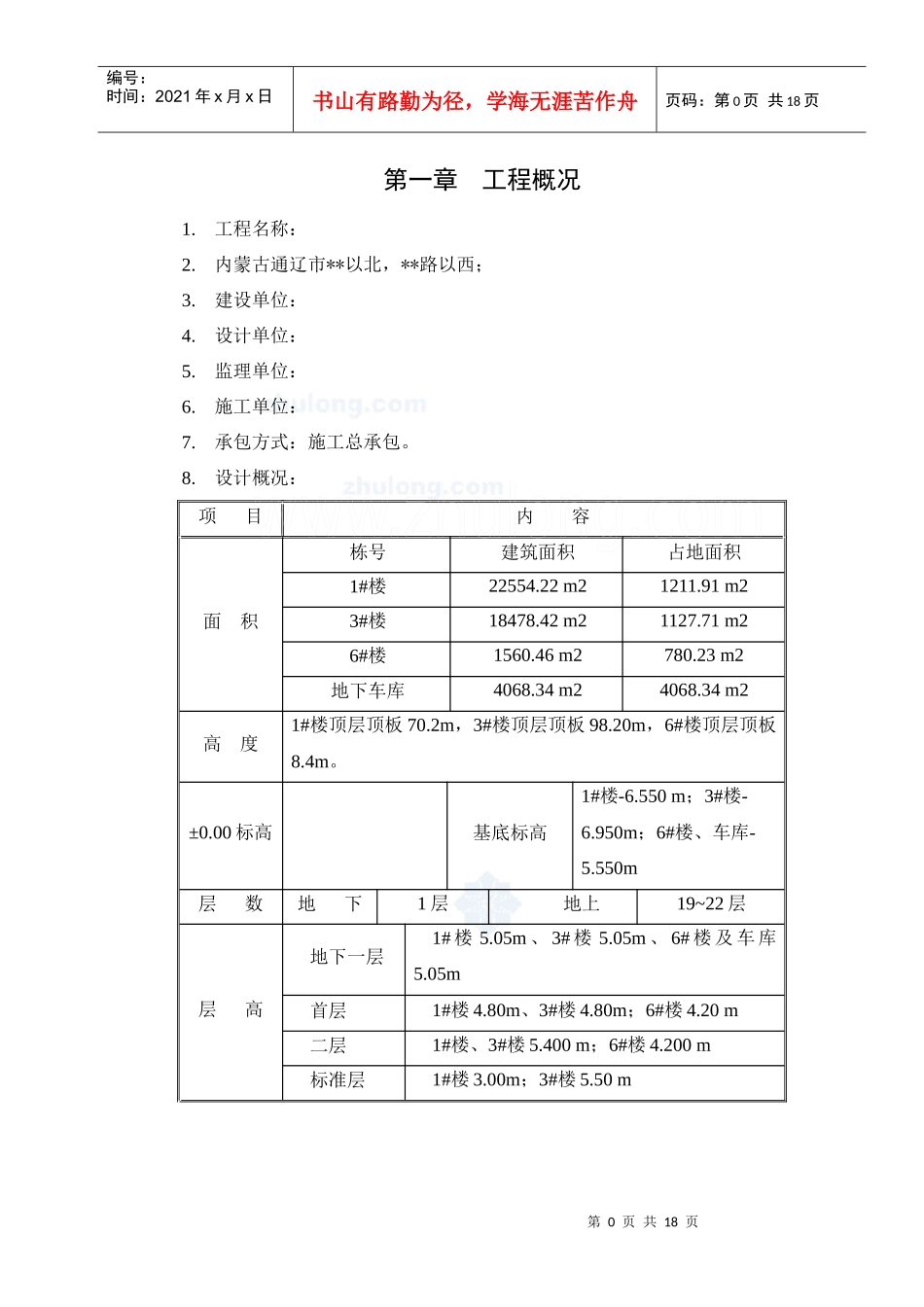

第0页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共18页第一章工程概况1.工程名称：2.内蒙古通辽市**以北，**路以西；3.建设单位：4.设计单位：5.监理单位：6.施工单位：7.承包方式：施工总承包。8.设计概况：项目内容面积栋号建筑面积占地面积1#楼22554.22m21211.91m23#楼18478.42m21127.71m26#楼1560.46m2780.23m2地下车库4068.34m24068.34m2高度1#楼顶层顶板70.2m，3#楼顶层顶板98.20m，6#楼顶层顶板8.4m。±0.00标高基底标高1#楼-6.550m；3#楼-6.950m；6#楼、车库-5.550m层数地下1层地上19~22层层高地下一层1#楼5.05m、3#楼5.05m、6#楼及车库5.05m首层1#楼4.80m、3#楼4.80m；6#楼4.20m二层1#楼、3#楼5.400m；6#楼4.200m标准层1#楼3.00m；3#楼5.50m第1页共18页第0页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页第二章编制依据1.工程总承包施工合同；2.**（财富中心）工程设计图纸；3.财富中心（**）工程施工组织设计；4.《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)；5.《建筑结构荷载规范》(GB50009-2001)；6.《钢结构设计规范》(GB50017-2003)等规范；7.《建筑施工手册》第四版。第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页第三章脚手架总体设计一、脚手架形式的选择：根据本工程实际情况脚手架的选择本着安全、经济、实用、搭拆方便的原则拟采用以下施工方案：1.地下室至二层顶板，采用落地式双排钢管式脚手架；2.1＃楼、3＃楼三层楼面至屋顶层采用工字钢钢悬挑式脚手架。悬挑架设计考虑结构、装修施工使用，根据施工活荷载分布情况，结构施工大于装修施工期，方案以结构用脚手架为设计目标。3.屋顶部分小型结构采用落地式双排钢管脚手架。4.卸料平台设置，1＃楼设置卸料平台2个、3＃楼卸料平台一个，位置见附图一。5.方案共由三个部分组成，普通落地式脚手架、悬挑式脚手架、卸料平台。根据以往施工经验，方案主要对工字钢悬挑式脚手架和槽钢钢式卸料平台作详细编制。二、脚手架在本工程中的应用：脚手架的设计考虑了结构施工以及装饰施工。根据本工程的具体情况，主体结构三层以下采用普通落地式脚手架。三层以上施工采用采用普通悬挑脚手架。整个工程的脚手架在结构施工阶段仅起现场围护作用，不得用来堆放工程材料。装饰施工阶段最多可铺设四层脚手板，不得过多堆放材料，堆放材料荷载不得大于2kN/m2。第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页第四章落地式脚手架施工方案本工程地下及地上群房（二层以下）部位采用落地式双排外脚手架。１、落地式脚手架搭设形式落地式脚手架步距h=1.8m（16÷1.8=8.89），纵距L=1.5m、横距b=0.9m；内排立杆距墙外皮0.35m，小横杆伸出内、外排立杆0.1m;2步3跨设置一道连墙件与主体结构连接；一层楼层处及作业层铺设脚手板，下设兜网，且沿脚手架全高范围内每隔两层设一道兜网；脚手架外侧满挂密目网，间断设剪刀撑，剪刀撑距离不得超过15米。２、落地式脚手架搭设顺序落地式脚手架从基础底板开始搭设,根据一层结构形式,在一层底面少数部位略转换。搭设时架子底部铺设300×50mm的脚手板作为脚手架底垫。自角部起依次向两边竖立底立杆，底端与纵向扫地杆扣接固定后，装设横向扫地杆，并与立杆固定，每边竖起3～4根立杆后，随即装设第一步纵向水平杆（与立杆扣件固定）和横向水平杆（小横杆、靠近立杆并与纵向水平杆扣接固定），开始搭设立杆时，每隔6跨设置一根抛撑，以保持脚手架的稳定性。校正立杆垂直和水平杆水平，使其符合要求后，按45～55Nm力矩拧紧扣件螺栓，形成脚手架的起始段，按上述要求依次向前延伸搭设，直至第一步架交圈完成。交圈后，再检查一遍构造质量，严格确保设计要求和构造质量，设置连墙件，按第一步架的作业程序和要求搭设第二步、第三步。随着搭设过程及时装设连墙件和剪力撑，装设作业层间横杆、铺设脚手板和装设作业层栏杆、挡脚板及架体外挂密目网，底部设平网，向上不超过7米设一道兜网，使整个脚手架全封闭。本工...
