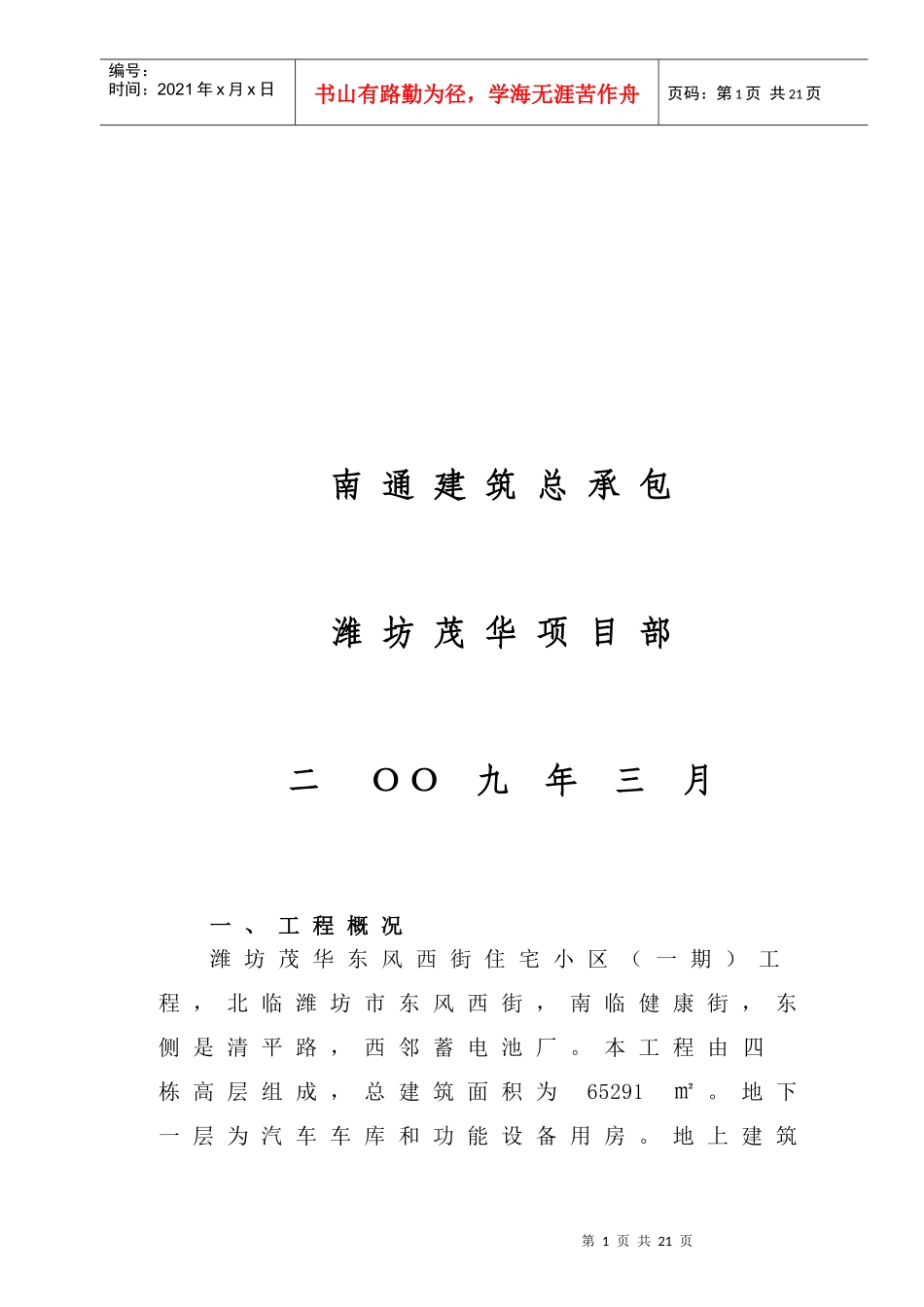

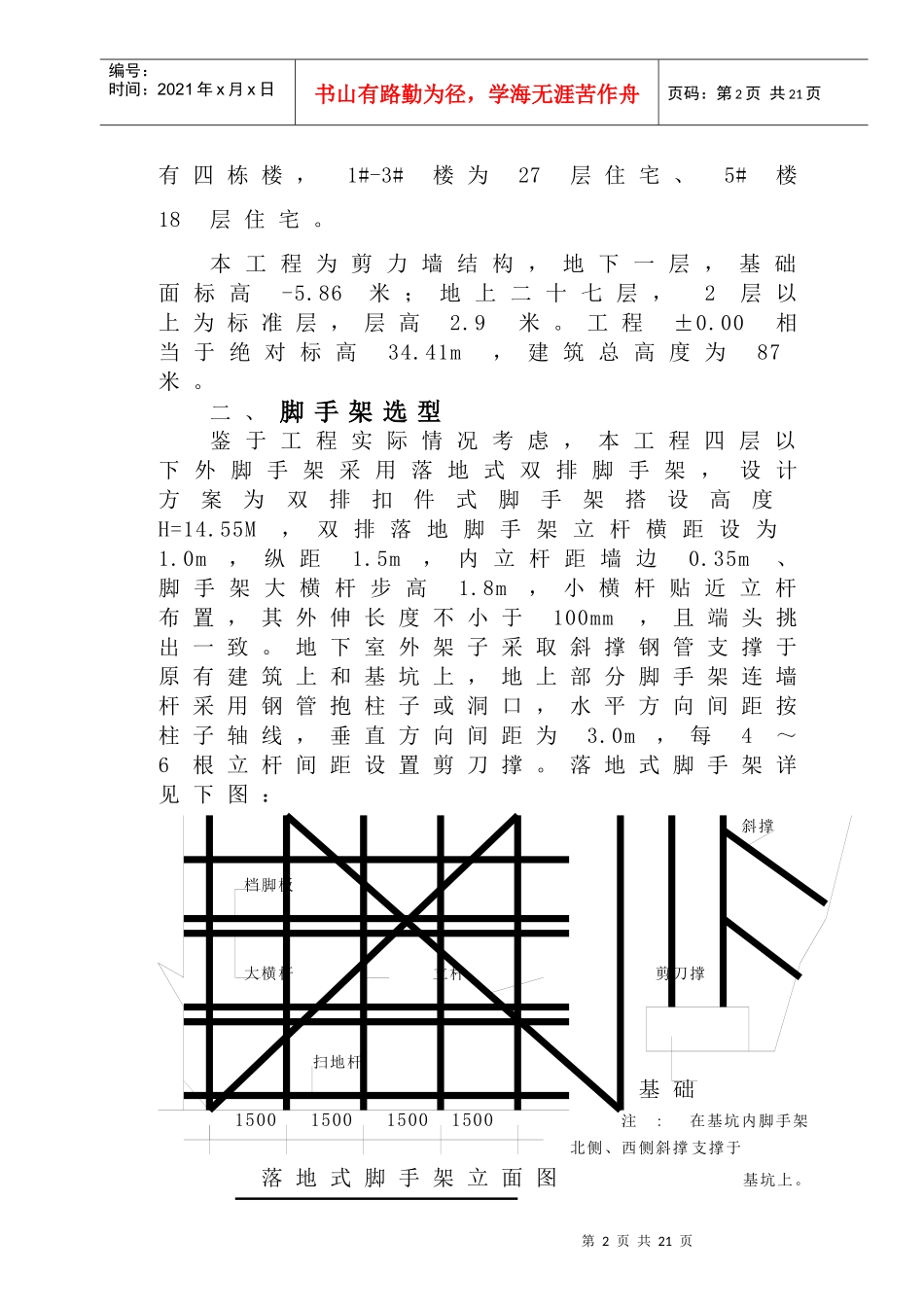

潍坊茂华东风西街住宅小区（一期）工程外脚手架施工方案第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页南通建筑总承包潍坊茂华项目部二ΟΟ九年三月一、工程概况潍坊茂华东风西街住宅小区（一期）工程，北临潍坊市东风西街，南临健康街，东侧是清平路，西邻蓄电池厂。本工程由四栋高层组成，总建筑面积为65291㎡。地下一层为汽车车库和功能设备用房。地上建筑第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页有四栋楼，1#-3#楼为27层住宅、5#楼18层住宅。本工程为剪力墙结构，地下一层，基础面标高-5.86米；地上二十七层，2层以上为标准层，层高2.9米。工程±0.00相当于绝对标高34.41m，建筑总高度为87米。二、脚手架选型鉴于工程实际情况考虑，本工程四层以下外脚手架采用落地式双排脚手架，设计方案为双排扣件式脚手架搭设高度H=14.55M，双排落地脚手架立杆横距设为1.0m，纵距1.5m，内立杆距墙边0.35m、脚手架大横杆步高1.8m，小横杆贴近立杆布置，其外伸长度不小于100mm，且端头挑出一致。地下室外架子采取斜撑钢管支撑于原有建筑上和基坑上，地上部分脚手架连墙杆采用钢管抱柱子或洞口，水平方向间距按柱子轴线，垂直方向间距为3.0m，每4～6根立杆间距设置剪刀撑。落地式脚手架详见下图：斜撑档脚板大横杆立杆剪刀撑扫地杆基础1500150015001500注:在基坑内脚手架北侧、西侧斜撑支撑于落地式脚手架立面图基坑上。第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页四层以上脚手架采用悬挑脚手架，悬挑脚手架每8层搭设一次，即4层、12层、20层共搭设三次（5#楼搭设二次）。每次搭设高度为23.2米。立杆纵向间距最大处取为1.5米，立杆横向间距取为0.9米，纵向水平杆间距为1.8米，内立杆距墙边0.30m，阳台边0.2m。脚手架外侧两道纵向水平杆中部加设一道水平护拦栏杆。连墙件选用三步三跨的布置形式。脚手架形式详见下图：脚手架的计算书详见附页计算书。三、施工准备1、人员准备：脚手架搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》（GB5036）考核合格的专业架子工。上岗人员必须定期体检，合格者方可持证上岗。结合本工程实际情况考虑配备十五名架子工用于本工程的外架搭设与拆除工作。2、材料准备：2.1需要使用的材料：钢管（外径第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页为￠48，管壁厚度为3.5mm），对接扣件，直角扣件，旋转扣件，防滑扣件，密目安全网，φ8钢筋，扳手，冲压钢脚手板（尺寸为3000×250），直径3.2mm的镀锌铁丝，10#槽钢、钢丝6×9绳芯1，直径15.5的钢丝绳（公称抗拉强度1550N/mm2）、卡紧钢丝绳用的卡子、直径16～20的圆钢、直径25的二级钢。2.2材料质量要求：①钢管要求：脚手架钢管应采用现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；旧钢管的锈蚀深度不得大于0.5mm；钢管端部有弯曲时，其弯曲部位长度不大于1500毫米，弯曲度小于5mm；水平杆、斜杆的弯曲不大于30毫米；立杆长度在3m与4m之间时弯曲不超过12毫米，立杆长度在4米与6.5米之间时弯曲不超过20毫米。每根6米钢管的质量不应大于25kg，有不符合上述要求的钢管不得投入使用。②扣件要求扣件应采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定；旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；扣件在螺栓拧紧扭力矩达65N·m时，不得发生破坏③冲压钢脚手板要求第5页共21页第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页新脚手板必须有产品质量合格证；冲压钢脚手板的材质应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定；冲压...
