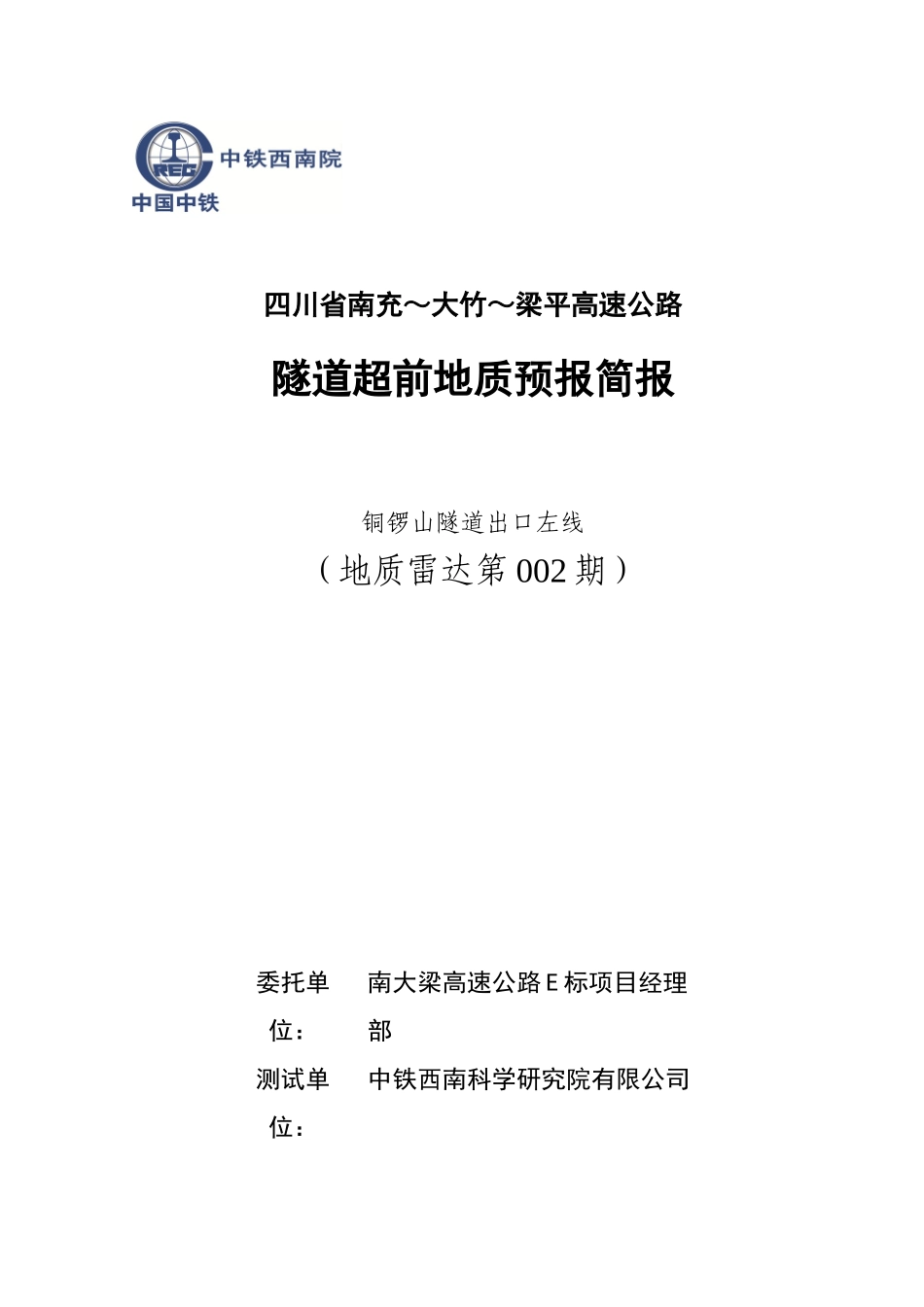

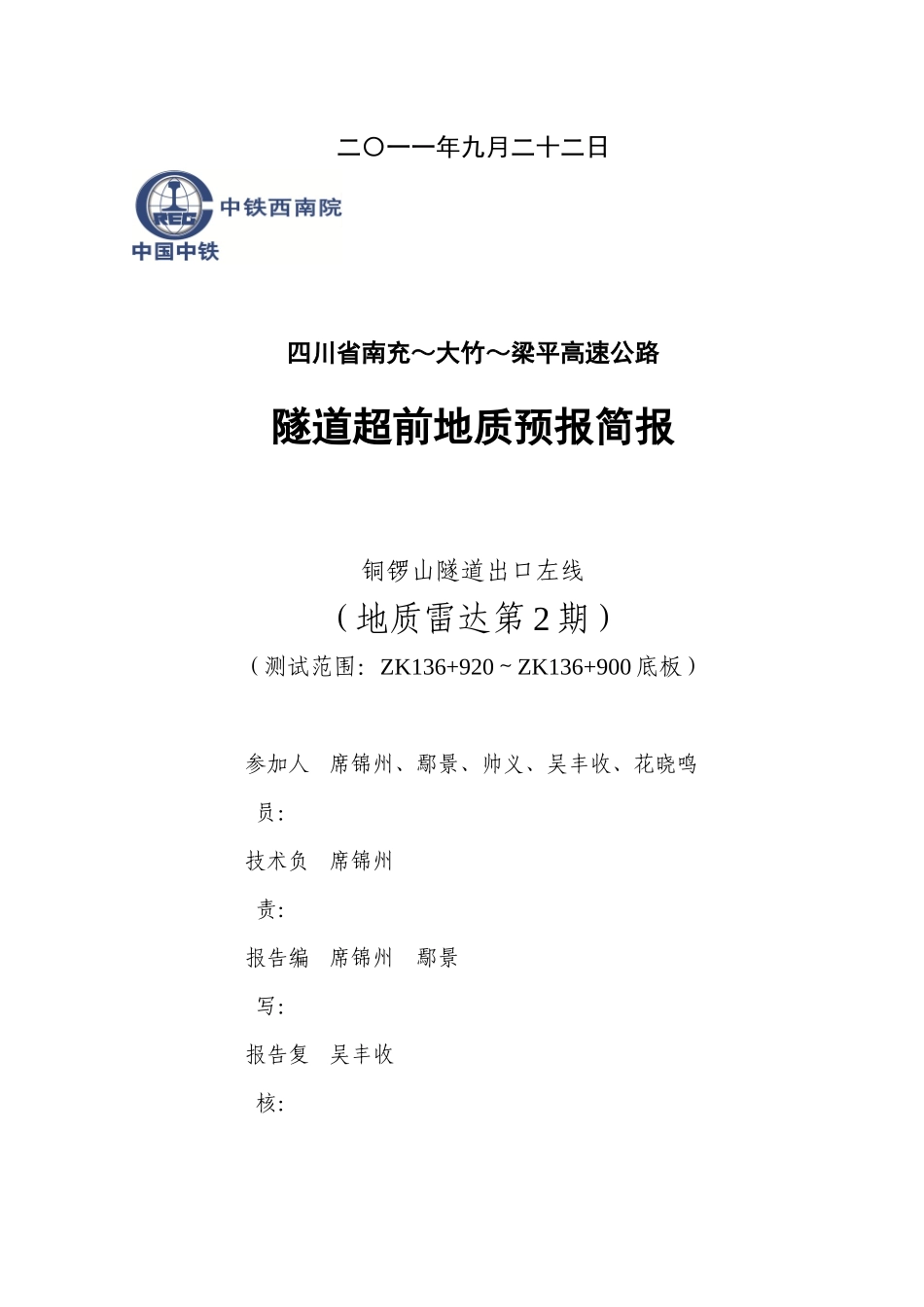

四川省南充～大竹～梁平高速公路隧道超前地质预报简报铜锣山隧道出口左线（地质雷达第002期）委托单位：南大梁高速公路E标项目经理部测试单位：中铁西南科学研究院有限公司二〇一一年九月二十二日四川省南充～大竹～梁平高速公路隧道超前地质预报简报铜锣山隧道出口左线（地质雷达第2期）（测试范围：ZK136+920～ZK136+900底板）参加人员：席锦州、鄢景、帅义、吴丰收、花晓鸣技术负责：席锦州报告编写：席锦州鄢景报告复核：吴丰收委托单位：南大梁高速公路E标项目经理部测试单位：中铁西南科学研究院有限公司2011年09月22日四川省南大梁高速公路铜锣山隧道超前地质预报简报（地质雷达第2期）目录1前言.................................................................................................12工程地质概况..................................................................................23探地雷达探测原理、测试方法及软硬件系统.................................23.1探地雷达原理.........................................................................23.2仪器设备及软件系统..............................................................63.3资料处理.................................................................................74测试面地质描述..............................................................................85测试及分析......................................................................................96结论及建议....................................................................................116.1测试结论...........................................................................116.2施工建议...........................................................................11i四川省南大梁高速公路铜锣山隧道超前地质预报简报（地质雷达第2期）ii第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页四川省南大梁高速公路铜锣山隧道出口左线超前地质预报简报[地质雷达法第2期]1前言2011年9月22日对铜锣山隧道出口左隧道掌子面进行现场地质预报测试工作，本次测试的主要目的是：探测隧道掌子面前方围岩工程地质及水文地质情况，并提出相应的建议措施。本次探测方法为电磁波反射法，采用美国劳雷公司生产的SIR-20探地雷达系统及配套分析软件。现场利用中心频率为100MHz屏蔽天线对ZK136+920～ZK136+900布置探地雷达测线进行连续测试，并结合地质调查法对ZK136+920～ZK136+900下方围岩进行分析。图1为测线布设图。K136+920K136+917.5K136+910K136+905K136+900掌子面方向测线①测线②测线③测线④测线⑤第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页图1测线布设图本次预报范围：ZK136+920～ZK136+900下方27.5m。2工程地质概况南充～大竹～梁平（川渝界）高速公路项目位于川东南充和达州市境内，其中铜锣山隧道穿越铜锣山山脉，隧道长5023.5m（平均），隧道进、出口均穿越煤层及煤层采空区，赋存瓦斯等有害气体，且判定为高瓦斯隧道。隧道中部穿越岩溶发育的三叠系嘉陵江组（T1j）和雷口坡组（T2l）地层，岩溶发育。铜锣山隧道地下水主要为碎屑岩类裂隙孔隙水、碳酸盐岩类裂隙溶洞水；洞身位于水平循环带内，岩溶及岩溶水极其发育；铜锣山隧道正常涌水量为20万方/d，最大涌水量59万方/d；洞身岩溶分布规模不均，施工中遇高水压、涌水（突泥）的风险性极高；铜锣山隧道距供核心区生活用水的青眼洞岩溶泉和五峰山水库（大气降雨入渗补给）水平最短距离1.7km，二者高差167m，水力坡降9.82％。隧道开挖后，青眼洞岩溶泉及五峰山水库水可能通过F2断裂带进入隧道，甚至被疏干。3探地雷达探测原理、测试方法及软硬件系统3.1探地雷达原理探地雷达（GroundPenetratingRadar简称GPR）是用频率介于106第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页～109Hz的...
