汾西县第三中学综合教学楼工程方案VIP免费

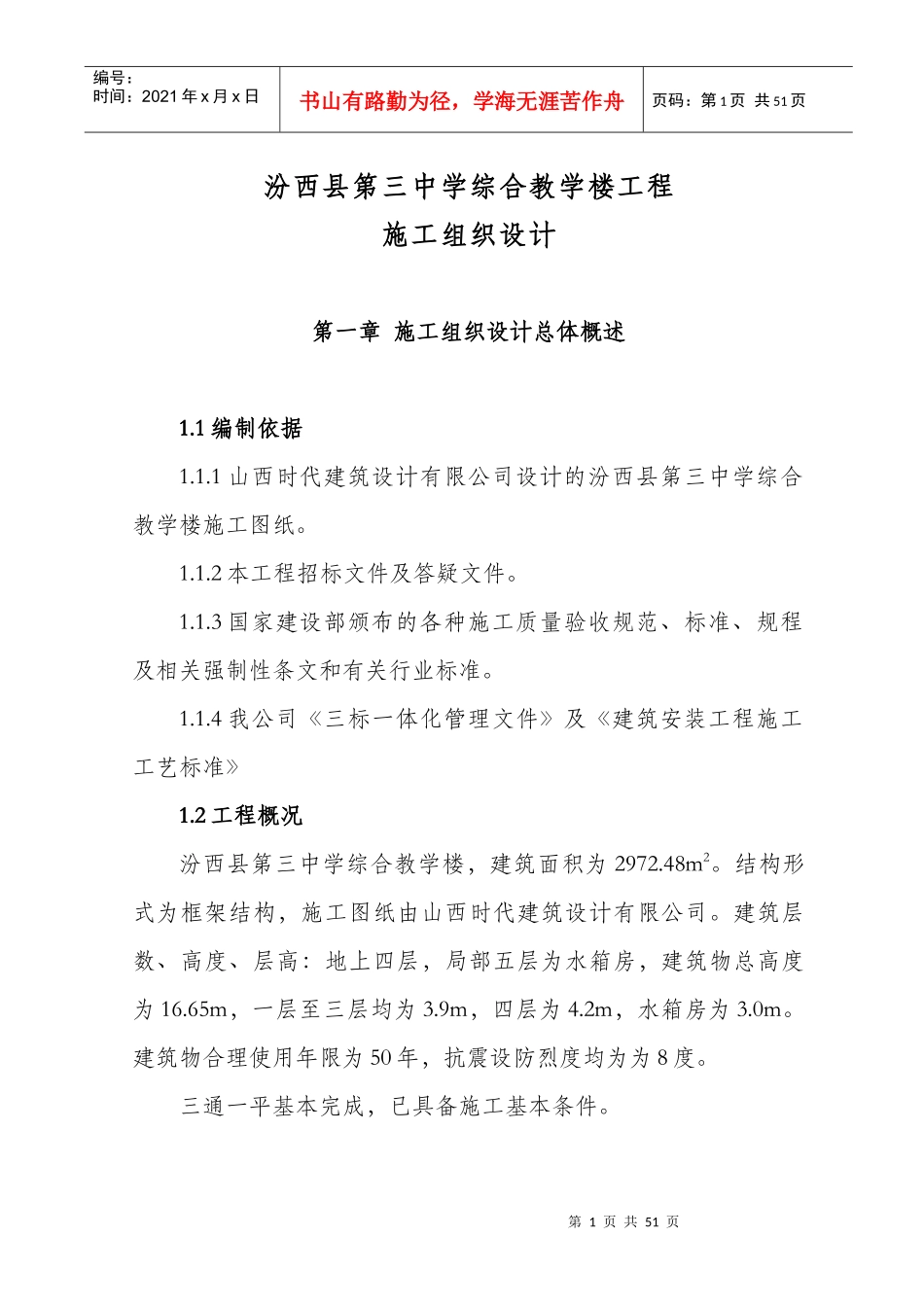

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页汾西县第三中学综合教学楼工程施工组织设计第一章施工组织设计总体概述1.1编制依据1.1.1山西时代建筑设计有限公司设计的汾西县第三中学综合教学楼施工图纸。1.1.2本工程招标文件及答疑文件。1.1.3国家建设部颁布的各种施工质量验收规范、标准、规程及相关强制性条文和有关行业标准。1.1.4我公司《三标一体化管理文件》及《建筑安装工程施工工艺标准》1.2工程概况汾西县第三中学综合教学楼，建筑面积为2972.48m2。结构形式为框架结构，施工图纸由山西时代建筑设计有限公司。建筑层数、高度、层高：地上四层，局部五层为水箱房，建筑物总高度为16.65m，一层至三层均为3.9m，四层为4.2m，水箱房为3.0m。建筑物合理使用年限为50年，抗震设防烈度均为为8度。三通一平基本完成，已具备施工基本条件。第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页工程质量要求：合格承包方式：包工包料承包范围：施工图设计中的土建、安装全部内容。工期要求：计划工期：2010.9.1开工，2011.3.30竣工日历工期：210天1.2.1建筑工程建筑墙体：±0.000以下外墙采用370及240厚粘土实心砖，±0.000以上外墙采用300厚加气混凝土砌块墙，内墙为200厚加气混凝土砌块。顶棚：与卫生间相邻有防潮要求的房间墙体，顶棚均应采用水泥砂浆抹面，其它房间为混合砂浆顶棚。屋面工程：本工程的屋面防水等级为3级，防水层合理使用年限为10年，采用一道4厚SBS卷材防水（带铝箔）。雨篷：板上抹20厚（最薄处）1:2.5水泥砂浆面层（加水泥重量3％防水粉），并向出水口找坡1％，板下抹灰同室内卫生间顶棚作法。1.2.2建筑保温及节能屋面：不上人屋面采用55厚挤塑聚苯板保温层，其传热系数0.45W/（m2.K），小于限制0.55W/（m2.K）。外墙：采用15厚挤塑聚苯板外保温，其传热系数0.49第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页W/（m2.K），小于限制0.6W/（m2.K）。门窗：外窗采用80系列中空玻璃钢推拉窗，空气层厚度6mm，气密性等级为4级，其传热系数3.0W/（m2.K），小于限制3.0W/（m2.K）。1.2.3结构工程做法主要有地基处理为换填1.5m素土及1.0m三七灰土垫层。基础：基础采用混凝土交梁基础，基础混凝土强度等级为C35，素混凝土垫层为C10。3.80m及以下框架梁，板，柱混凝土强度等级均为C35。3.80m以上框架梁柱混凝土强度等级均为C30。构造柱混凝土强度等级均为C20。雨篷、挑檐混凝土强度等级C30。墙体工程：±0.000标高以上200,300厚墙采用A3.5加气混凝土砌块，M5混合砂浆砌筑，180厚墙采用MU10实心粘土砖，M5混合砂浆砌筑。1.2.4安装工程主要有给排水部分：包括生活给水系统、生活污水系统。电气部分：包括配电系统、照明系统、插座系统、电视系统、总等电位系统、电话系统、网络系统。1.3施工总体目标第4页共51页第3页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共51页质量目标：合格现场管理：创建“安全文明工地”。施工工期目标：根据招标文件要求，本工程计划工期为2010年9月1日开工2011年3月30日竣工，日历工期210天，根据我方施工条件和季节等因素，我们保证工程于2011年3月30日竣工，并交付使用。安全管理目标：争取消灭一切人身轻伤以上事故，杜绝发生重伤以上事故，消灭其他意外伤害及治安、火灾、设备、质量事故。环保指标：合理布局、卫生整洁、减少污染、降低噪音、确保周围群众满意，维护市容市貌。1.4组织机构设备我公司对本工程极为重视，为保证工程管理上水平，公司安排完成多项框架结构工程的二级建造师马文深担任本工程负责人，同一项目班子的工程师武宝强担任项目技术负责人。并配有一批素质高、能力强、有丰富同类结构工程施工经验的管理干部，组成精干、高效的项目班子。并完善质量安全技术管理体系，同时公司对本项目在管理上采取放权及倾斜性支持，把本工程作为创建企业品牌的载体。第5页共51页第4页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5...
