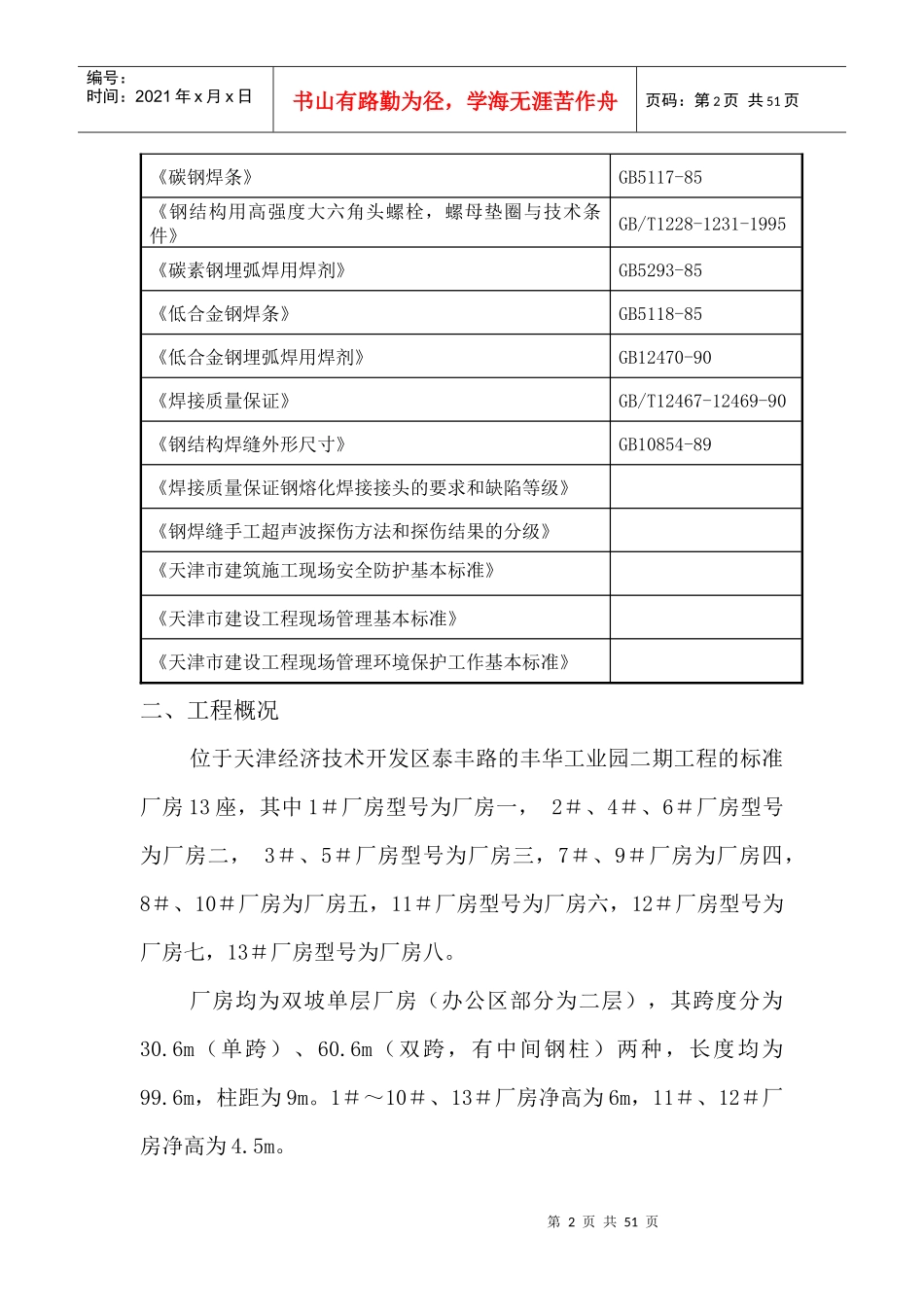

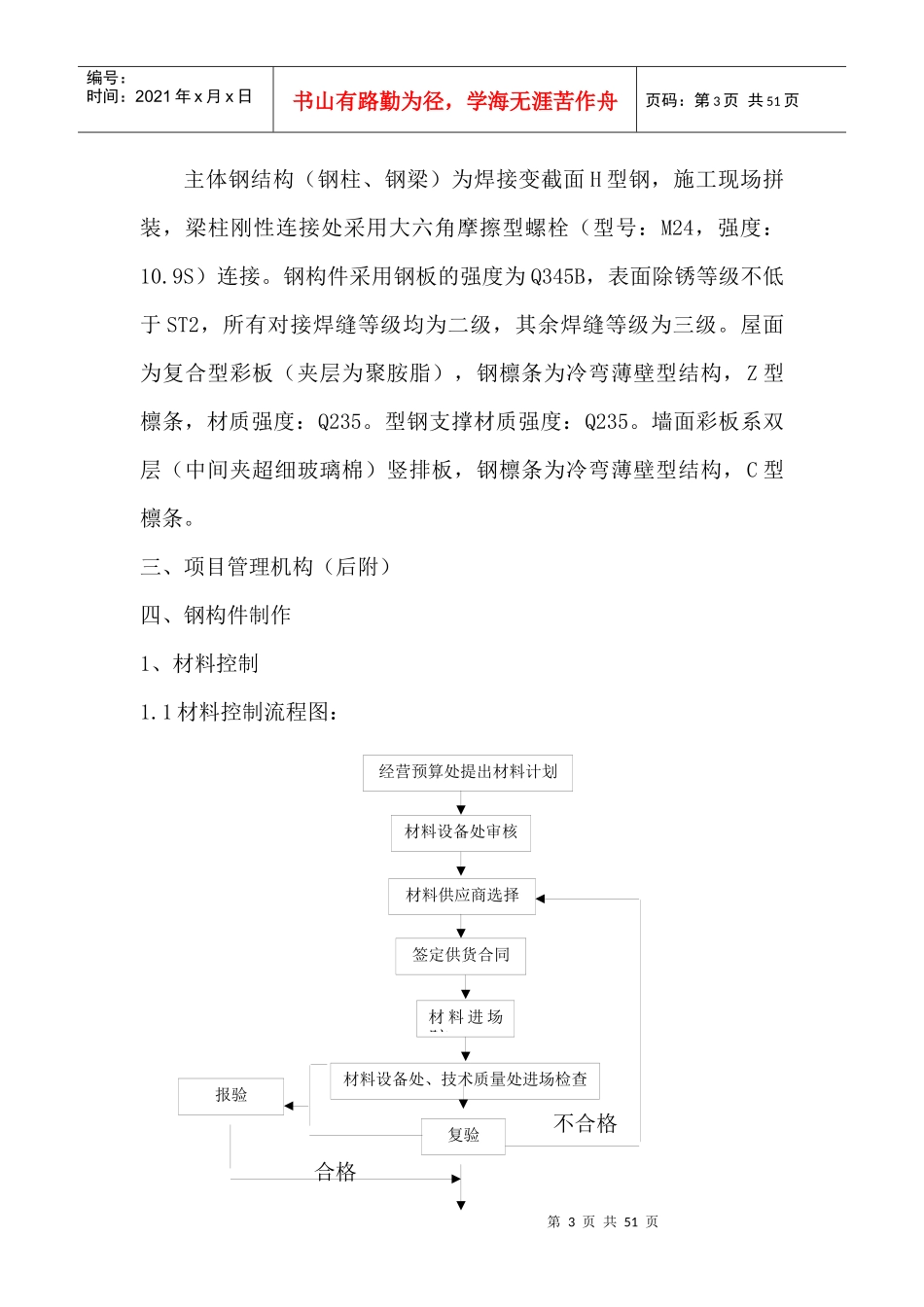

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页一、编制依据1、施工图图纸名称编号出图日期丰华工业园二期厂房一至厂房八（建施补、结施补）2003-053（1～8）2004年3月15日2、主要规范、规程、标准、图集名称编号《多、高层民用建筑钢结构节点构造详图》01SG519《冷弯薄壁型钢结构技术规范》GB50018-2002《钢结构施工及验收规范》GB50205-2001《钢结构焊接规程》JGJ81-1991《钢结构高强螺栓连接设计、施工及验收规范》JGJ82-1991《门式刚架轻型房屋钢结构技术规程》CECS102:2002《室内钢结构防火涂料通用技术条件》GB/T14907-1994《施工现场临时用电安全技术规范》JGJ46－88《门式刚架轻型房屋钢构件》JG144-2002《建筑钢结构焊接规程》JGJ81-2002《钢结构防火涂料应用技术规范》CECS24：90《建筑工程资料管理艺规程》DBJ01-51-2003《碳素钢埋弧焊用焊剂》GB/T700-1998《建筑工程施工质量验收统一标准》GB50300-2001《钢结构工程质量控制标准》GB50221-95《涂装前钢材表面锈蚀等级和防锈等级》GB8923-88第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页《碳钢焊条》GB5117-85《钢结构用高强度大六角头螺栓，螺母垫圈与技术条件》GB/T1228-1231-1995《碳素钢埋弧焊用焊剂》GB5293-85《低合金钢焊条》GB5118-85《低合金钢埋弧焊用焊剂》GB12470-90《焊接质量保证》GB/T12467-12469-90《钢结构焊缝外形尺寸》GB10854-89《焊接质量保证钢熔化焊接接头的要求和缺陷等级》《钢焊缝手工超声波探伤方法和探伤结果的分级》《天津市建筑施工现场安全防护基本标准》《天津市建设工程现场管理基本标准》《天津市建设工程现场管理环境保护工作基本标准》二、工程概况位于天津经济技术开发区泰丰路的丰华工业园二期工程的标准厂房13座，其中1＃厂房型号为厂房一，2＃、4＃、6＃厂房型号为厂房二，3＃、5＃厂房型号为厂房三，7＃、9＃厂房为厂房四，8＃、10＃厂房为厂房五，11＃厂房型号为厂房六，12＃厂房型号为厂房七，13＃厂房型号为厂房八。厂房均为双坡单层厂房（办公区部分为二层），其跨度分为30.6m（单跨）、60.6m（双跨，有中间钢柱）两种，长度均为99.6m，柱距为9m。1＃～10＃、13＃厂房净高为6m，11＃、12＃厂房净高为4.5m。第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页主体钢结构（钢柱、钢梁）为焊接变截面H型钢，施工现场拼装，梁柱刚性连接处采用大六角摩擦型螺栓（型号：M24，强度：10.9S）连接。钢构件采用钢板的强度为Q345B，表面除锈等级不低于ST2，所有对接焊缝等级均为二级，其余焊缝等级为三级。屋面为复合型彩板（夹层为聚胺脂），钢檩条为冷弯薄壁型结构，Z型檩条，材质强度：Q235。型钢支撑材质强度：Q235。墙面彩板系双层（中间夹超细玻璃棉）竖排板，钢檩条为冷弯薄壁型结构，C型檩条。三、项目管理机构（后附）四、钢构件制作1、材料控制1.1材料控制流程图：不合格合格经营预算处提出材料计划材料设备处审核材料供应商选择签定供货合同材料进场院材料设备处、技术质量处进场检查复验报验第4页共51页第3页共51页切割下料吊板T型组立90°翻转（吊装）吊装H型组立吊装角焊缝Ⅰ焊接180°翻转（吊装）吊运翼缘板Ⅰ矫正吊装90°翻转（吊装）角焊缝Ⅱ焊接角焊缝Ⅲ焊接90°翻转（吊装）角焊缝Ⅳ焊接90°翻转（吊装）翼缘板Ⅱ矫正吊运编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共51页1.2根据施工图提出材料采购计划，材料计划中要注明物资的品名、型号、规格参数及应满足的国家标准或行业标准。1.3选择国内外有资信的供应商三家以上，经合同评审后签定采购合同。合同中必须明确原材料标准、质量要求、价格、交货方式、地点、时间及违约责任等。1.4原材料到场后，应进行实物与资料核对，如业主有要求可共同进行验收，并办理确认手续。原材料必须有符合要求的出厂质量证明书。1.5由试验员按原材料批量进行力学性能试验。1.6经检验合格的原材料，由质检组标识“合格”标志，并办理入库验收手续，建立台帐。...
