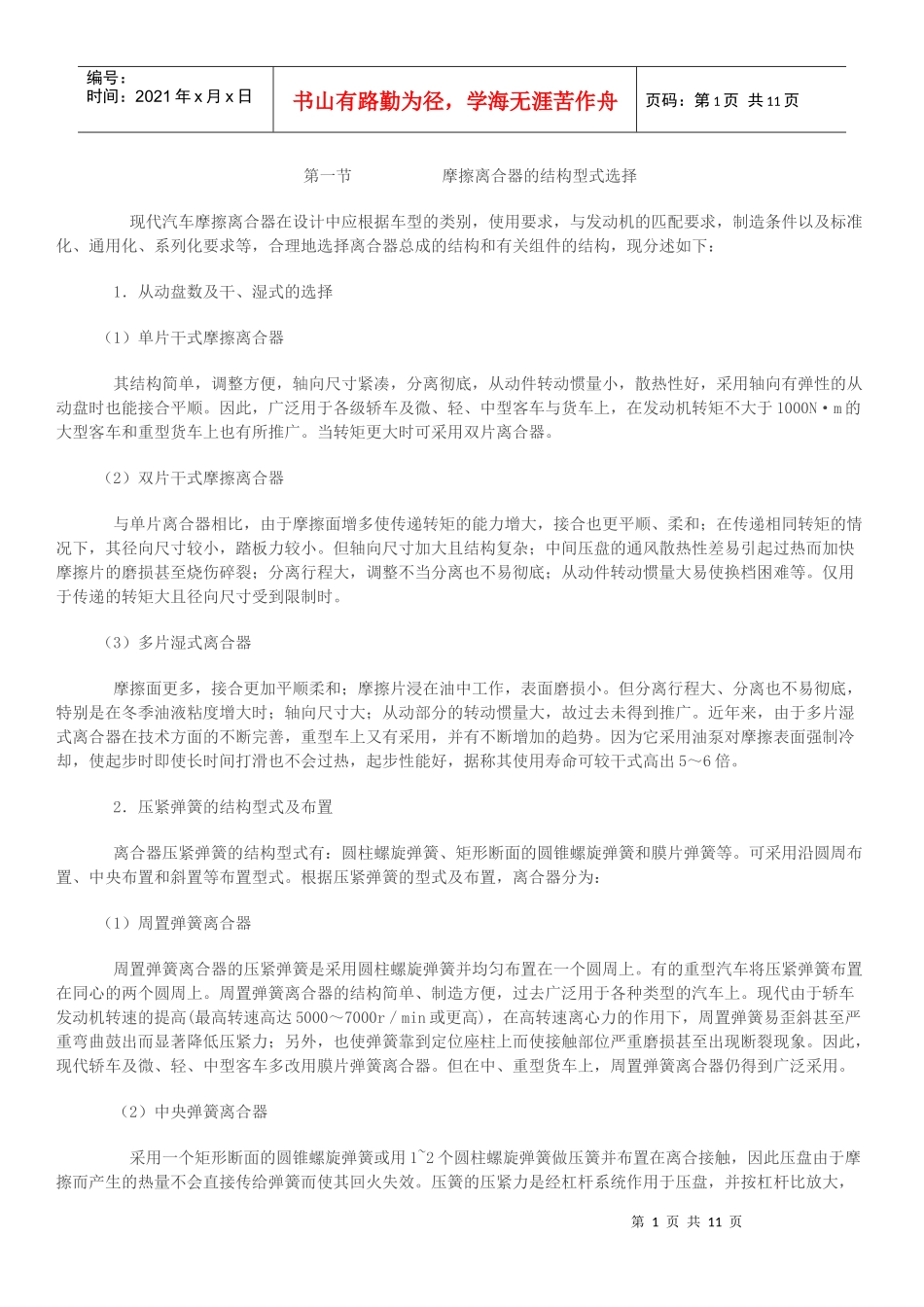

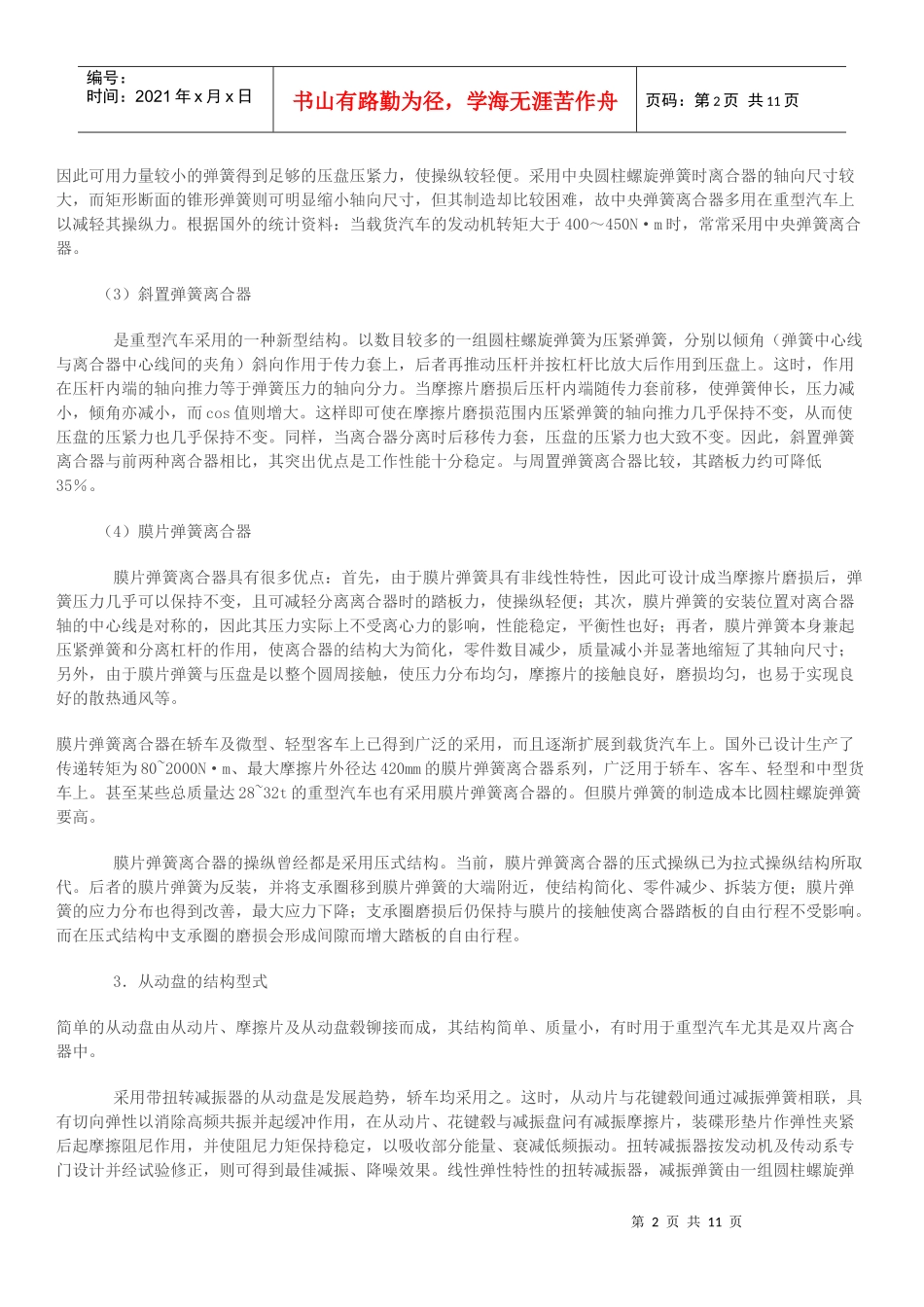

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页第一节摩擦离合器的结构型式选择现代汽车摩擦离合器在设计中应根据车型的类别，使用要求，与发动机的匹配要求，制造条件以及标准化、通用化、系列化要求等，合理地选择离合器总成的结构和有关组件的结构，现分述如下：1．从动盘数及干、湿式的选择（1）单片干式摩擦离合器其结构简单，调整方便，轴向尺寸紧凑，分离彻底，从动件转动惯量小，散热性好，采用轴向有弹性的从动盘时也能接合平顺。因此，广泛用于各级轿车及微、轻、中型客车与货车上，在发动机转矩不大于1000N·m的大型客车和重型货车上也有所推广。当转矩更大时可采用双片离合器。（2）双片干式摩擦离合器与单片离合器相比，由于摩擦面增多使传递转矩的能力增大，接合也更平顺、柔和；在传递相同转矩的情况下，其径向尺寸较小，踏板力较小。但轴向尺寸加大且结构复杂；中间压盘的通风散热性差易引起过热而加快摩擦片的磨损甚至烧伤碎裂；分离行程大，调整不当分离也不易彻底；从动件转动惯量大易使换档困难等。仅用于传递的转矩大且径向尺寸受到限制时。（3）多片湿式离合器摩擦面更多，接合更加平顺柔和；摩擦片浸在油中工作，表面磨损小。但分离行程大、分离也不易彻底，特别是在冬季油液粘度增大时；轴向尺寸大；从动部分的转动惯量大，故过去未得到推广。近年来，由于多片湿式离合器在技术方面的不断完善，重型车上又有采用，并有不断增加的趋势。因为它采用油泵对摩擦表面强制冷却，使起步时即使长时间打滑也不会过热，起步性能好，据称其使用寿命可较干式高出5～6倍。2．压紧弹簧的结构型式及布置离合器压紧弹簧的结构型式有：圆柱螺旋弹簧、矩形断面的圆锥螺旋弹簧和膜片弹簧等。可采用沿圆周布置、中央布置和斜置等布置型式。根据压紧弹簧的型式及布置，离合器分为：（1）周置弹簧离合器周置弹簧离合器的压紧弹簧是采用圆柱螺旋弹簧并均匀布置在一个圆周上。有的重型汽车将压紧弹簧布置在同心的两个圆周上。周置弹簧离合器的结构简单、制造方便，过去广泛用于各种类型的汽车上。现代由于轿车发动机转速的提高(最高转速高达5000～7000r／min或更高)，在高转速离心力的作用下，周置弹簧易歪斜甚至严重弯曲鼓出而显著降低压紧力；另外，也使弹簧靠到定位座柱上而使接触部位严重磨损甚至出现断裂现象。因此，现代轿车及微、轻、中型客车多改用膜片弹簧离合器。但在中、重型货车上，周置弹簧离合器仍得到广泛采用。（2）中央弹簧离合器采用一个矩形断面的圆锥螺旋弹簧或用1~2个圆柱螺旋弹簧做压簧并布置在离合接触，因此压盘由于摩擦而产生的热量不会直接传给弹簧而使其回火失效。压簧的压紧力是经杠杆系统作用于压盘，并按杠杆比放大，第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页因此可用力量较小的弹簧得到足够的压盘压紧力，使操纵较轻便。采用中央圆柱螺旋弹簧时离合器的轴向尺寸较大，而矩形断面的锥形弹簧则可明显缩小轴向尺寸，但其制造却比较困难，故中央弹簧离合器多用在重型汽车上以减轻其操纵力。根据国外的统计资料：当载货汽车的发动机转矩大于400～450N·m时，常常采用中央弹簧离合器。（3）斜置弹簧离合器是重型汽车采用的一种新型结构。以数目较多的一组圆柱螺旋弹簧为压紧弹簧，分别以倾角（弹簧中心线与离合器中心线间的夹角）斜向作用于传力套上，后者再推动压杆并按杠杆比放大后作用到压盘上。这时，作用在压杆内端的轴向推力等于弹簧压力的轴向分力。当摩擦片磨损后压杆内端随传力套前移，使弹簧伸长，压力减小，倾角亦减小，而cos值则增大。这样即可使在摩擦片磨损范围内压紧弹簧的轴向推力几乎保持不变，从而使压盘的压紧力也几乎保持不变。同样，当离合器分离时后移传力套，压盘的压紧力也大致不变。因此，斜置弹簧离合器与前两种离合器相比，其突出优点是工作性能十分稳定。与周置弹簧离合器比较，其踏板力约可降低35％。（4）膜片弹簧离合器膜片弹簧离合器具有很多优点：首先，由于膜片弹簧具有非线性特性，因此可设计成当摩擦片磨损后，弹簧压...
