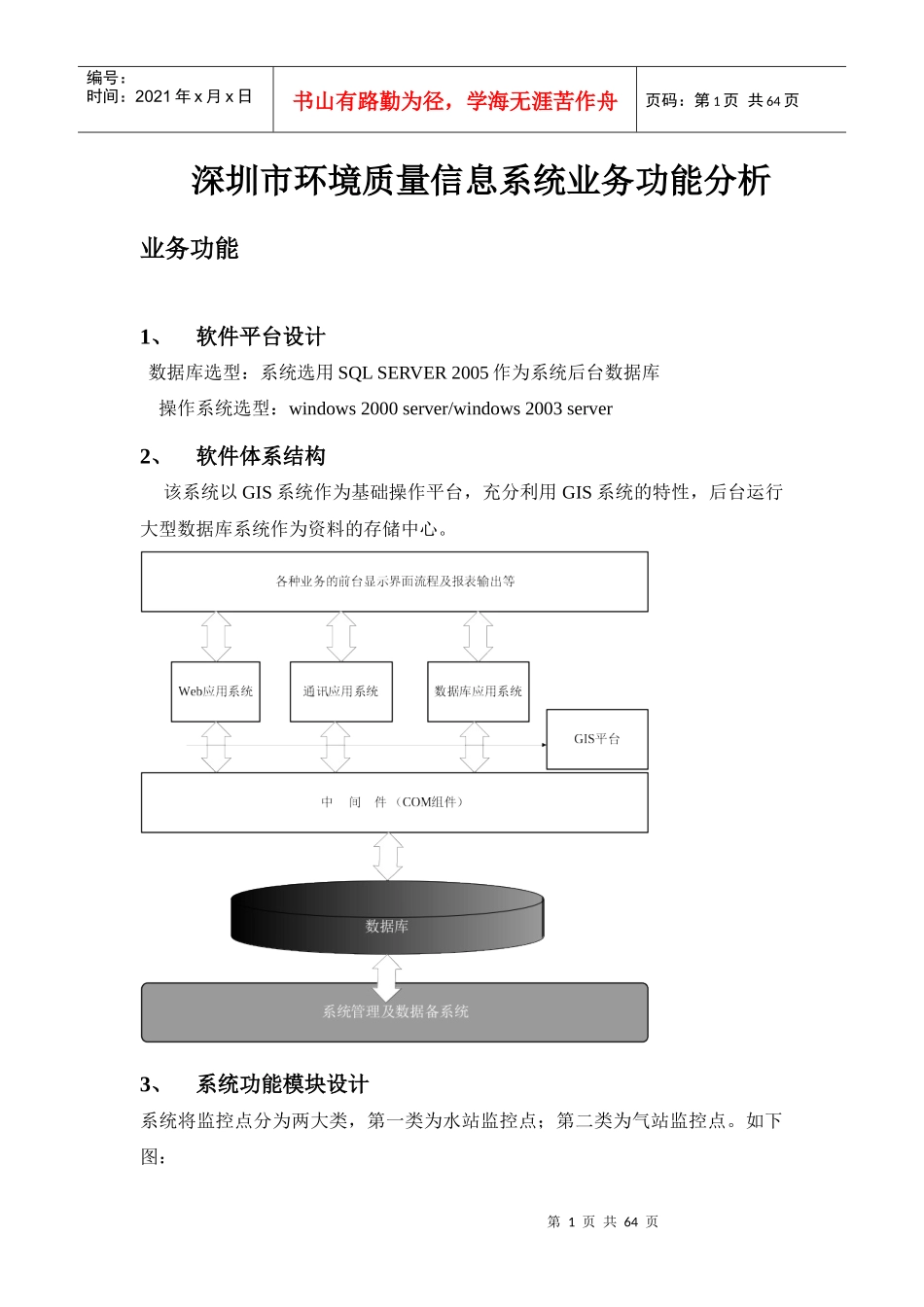

第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共64页深圳市环境质量信息系统业务功能分析业务功能1、软件平台设计数据库选型：系统选用SQLSERVER2005作为系统后台数据库操作系统选型：windows2000server/windows2003server2、软件体系结构该系统以GIS系统作为基础操作平台，充分利用GIS系统的特性，后台运行大型数据库系统作为资料的存储中心。3、系统功能模块设计系统将监控点分为两大类，第一类为水站监控点；第二类为气站监控点。如下图：第2页共64页第1页共64页监控点水站气站污染因子污染因子污染因子污染因子污染因子污染因子编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共64页监控点分类图系统登录界面安装之后直接打开即可第3页共64页第2页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共64页3.1系统业务功能分析3.1、系统管理3.1.2、通讯管理通讯管理主要是对连接服务器的iP地址、端口以及数据库的基本信息的配置，这是系统最基本也是最重要的部分，只有配置好了相应的服务器，才能进行相应功能的完成。3.1.3退出点击退出按钮，则退出本系统。3.2、站点管理3．2.1站点基本信息配置污染源站点信息的添加、修改、删除进行相应的操作：第4页共64页第3页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共64页对站点编号、站点名称、简称、行政区划、经度、纬度、联系人、联系电话、电子邮箱、备注等信息的设定。3．2.2监控点信息配置该部分主要是对污染源监控点的一些相关信息的配置，有监控点编号、监控点名称、数采仪编号、监测类型、传输密码、采集间隔、上传日数据、上传小时数据、上传分钟数据几个参数的设定与修改。可以根据实时情况选择监控点。3．2.3通道信息配置通道口是系统监测很重要的一部分，需要手动进行相关配置，这样采取到的信息通过相应的通道传输到相应的服务器或接口，此部分功能实现了软件的重用性。第5页共64页第4页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共64页3.3、数据管理数据管理可以说算是该系统的核心，因为所有的操作都是针对获取数据进行的，这部分涉及到整个系统的各个模块，其主要有定时数据、数据查询、空气API指数和空气API指数分级限制四部分。3．3．1定时数据当选择某一个监控点时，点击定时数据则可以查询出当天的所有数据，同时可以导出到excel表格中。第6页共64页第5页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共64页3．3．1数据查询数据查询针对不同的监测点，选择不同的数据类型，时间可以进行不同的查询，同时可以导出到excel表格中。3．3．2空气API指数空气API指数是指空气质量指数，它关系到当前空气质量是否好还是差，是我们评定空气污染程度的一个标准。3．3．2空气API分级限制配置第7页共64页第6页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共64页对空气API指数进行了分级，对此评定空气质量。3.4、报告管理(针对气站)3.5、地图控制选取相应的监测站，可以查看其地图并进行缩放、平移等操作。第8页共64页第7页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共64页3.6水站信息管理子系统水站信息管理与系统总体管理一致，分为基本信息：监测点名称、单位信息、控制点、瞬时数据、定时数据、系统配置、站点管理、数据管理和报告几部分，只是报告部分主要针对它设计。3.6．1水站报告管理其主要分为：多站参数报告、臭氧8小时均值统计、小时数据->日数据、荔园子站PM2.5、空气质量指数实时报数据生成、空气质量指数历史数据报送数据查询六大模块。多站参数报告第9页共64页第8页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共64页臭氧8小时均值统计小时数据->日数据第10页共64页第9页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共64页荔园子站PM2.5第11页共64页第10页共64页编号：时间：2021年x月x日书山有路勤...
