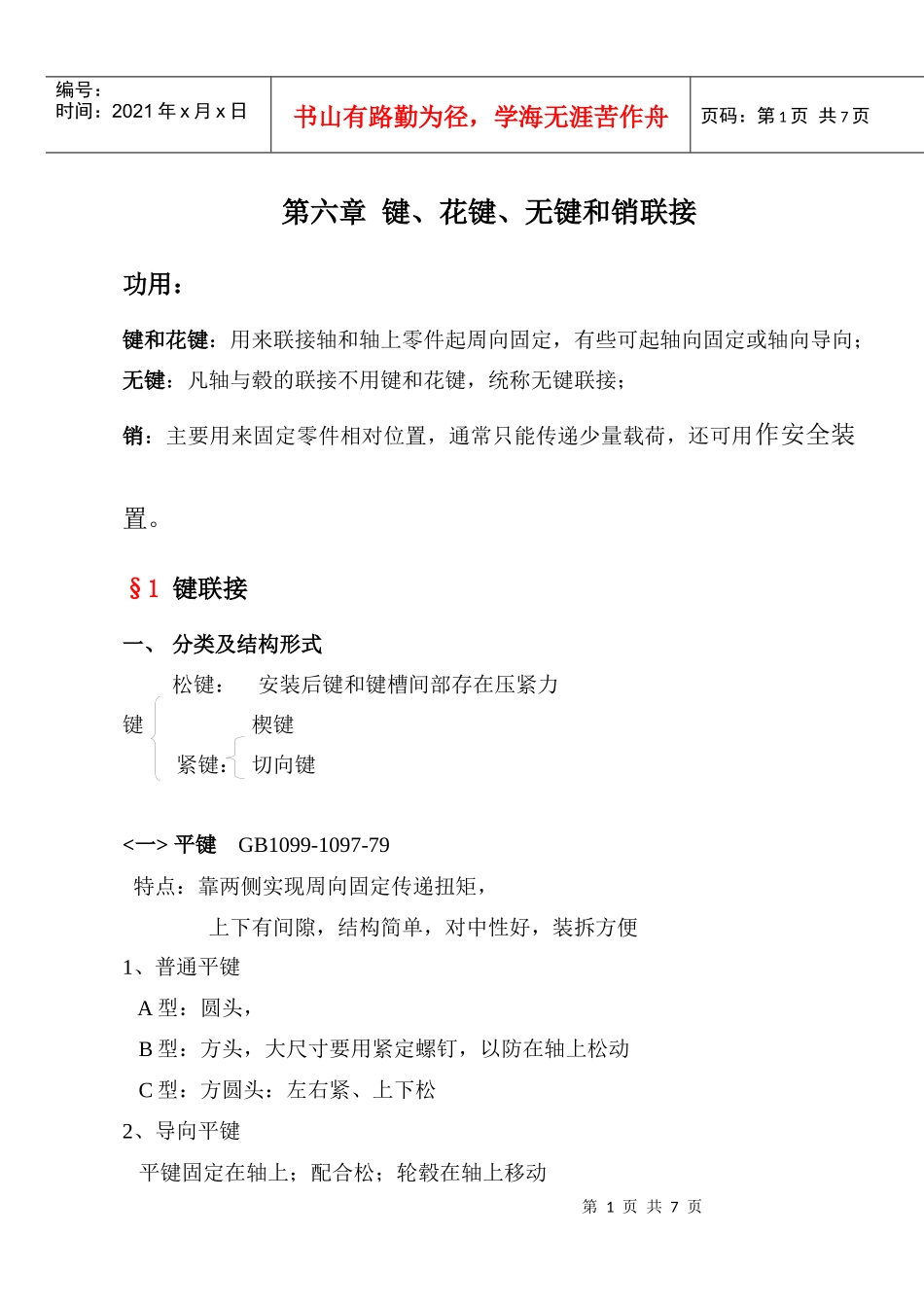

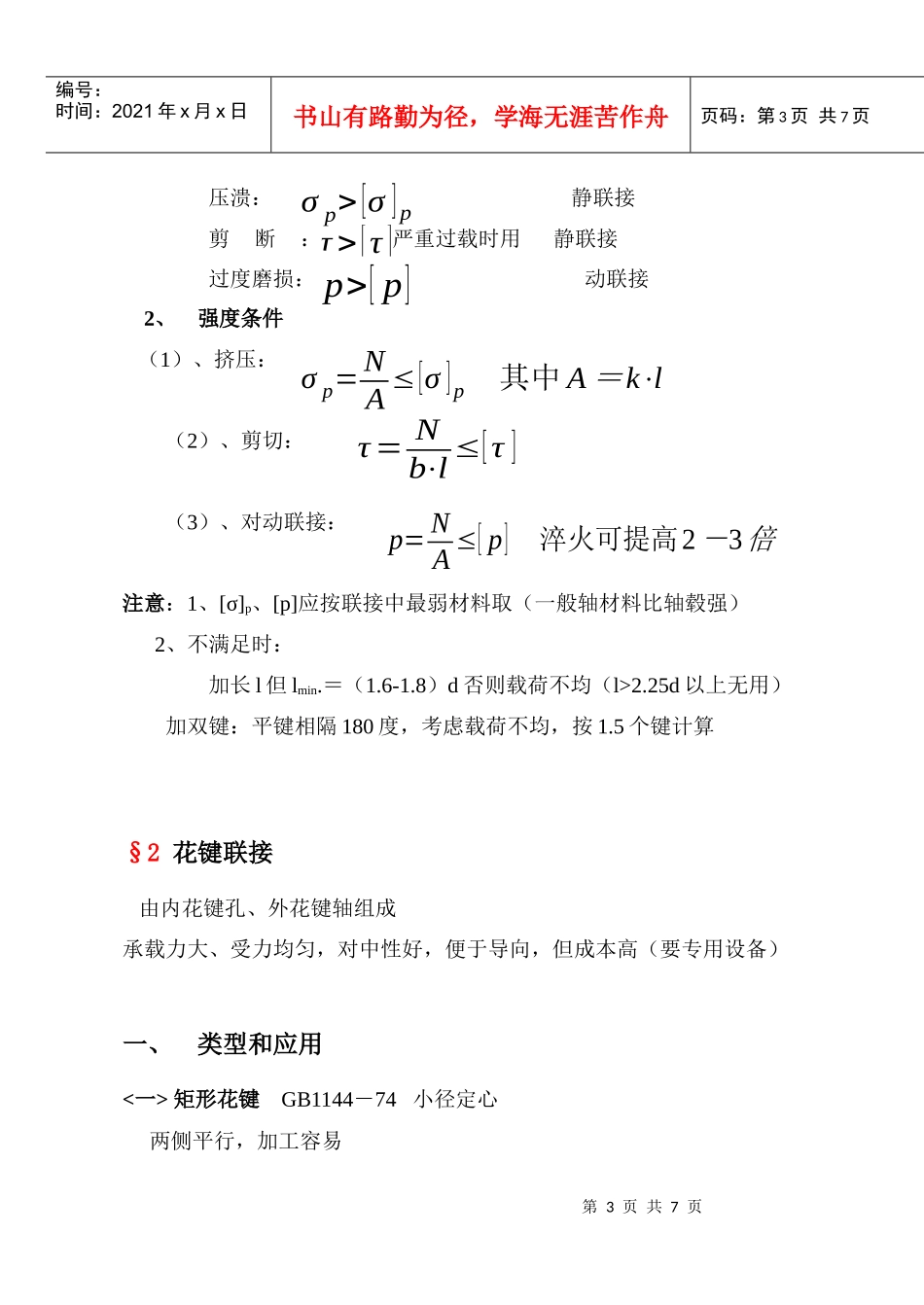

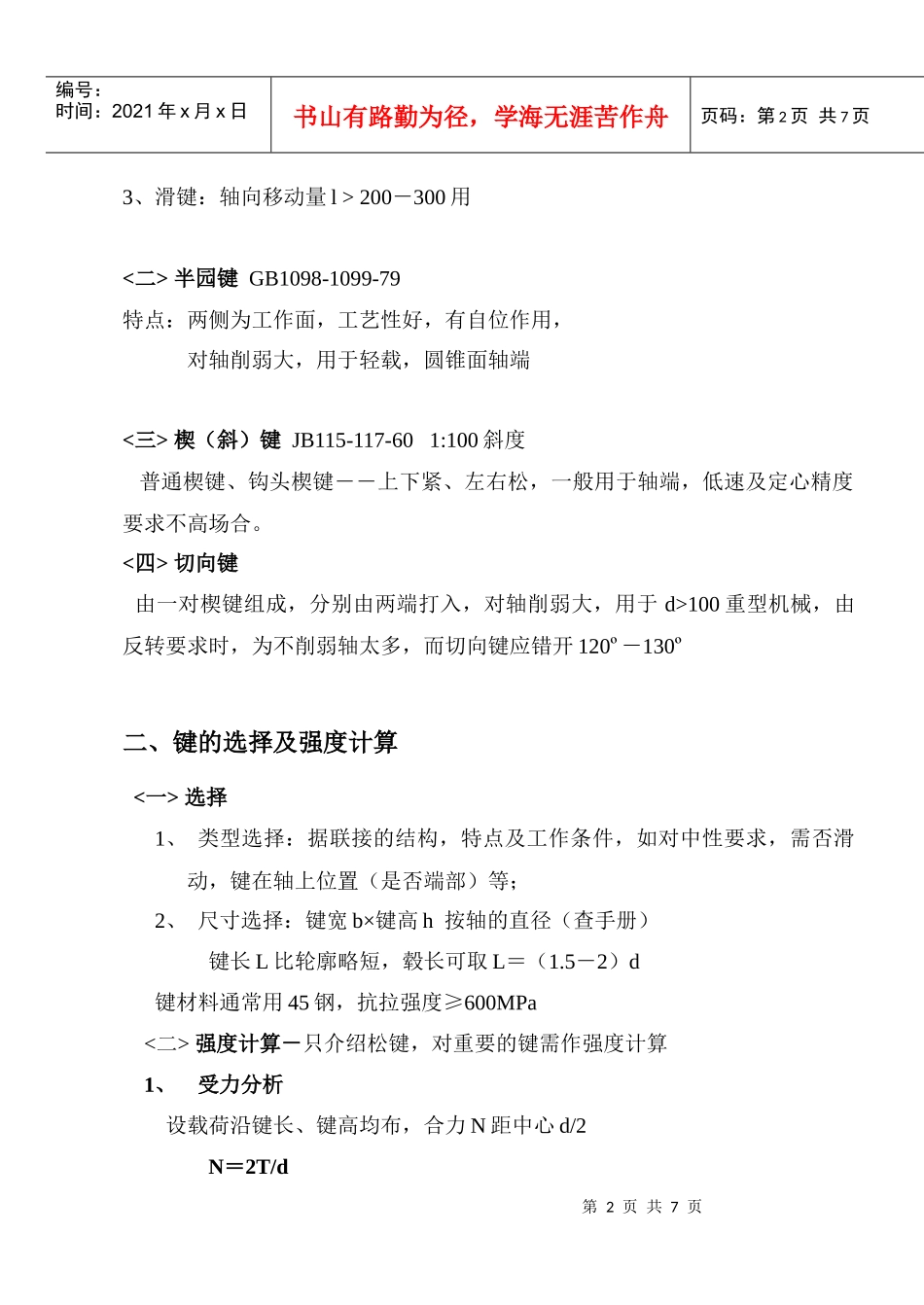

第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页第六章键、花键、无键和销联接功用:键和花键:用来联接轴和轴上零件起周向固定,有些可起轴向固定或轴向导向;无键:凡轴与毂的联接不用键和花键,统称无键联接;销:主要用来固定零件相对位置,通常只能传递少量载荷,还可用作安全装置。§1键联接一、分类及结构形式松键:安装后键和键槽间部存在压紧力键楔键紧键:切向键<一>平键GB1099-1097-79特点:靠两侧实现周向固定传递扭矩,上下有间隙,结构简单,对中性好,装拆方便1、普通平键A型:圆头,B型:方头,大尺寸要用紧定螺钉,以防在轴上松动C型:方圆头:左右紧、上下松2、导向平键平键固定在轴上;配合松;轮毂在轴上移动第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页3、滑键:轴向移动量l>200-300用<二>半园键GB1098-1099-79特点:两侧为工作面,工艺性好,有自位作用,对轴削弱大,用于轻载,圆锥面轴端<三>楔(斜)键JB115-117-601:100斜度普通楔键、钩头楔键――上下紧、左右松,一般用于轴端,低速及定心精度要求不高场合。<四>切向键由一对楔键组成,分别由两端打入,对轴削弱大,用于d>100重型机械,由反转要求时,为不削弱轴太多,而切向键应错开120º-130º二、键的选择及强度计算<一>选择1、类型选择:据联接的结构,特点及工作条件,如对中性要求,需否滑动,键在轴上位置(是否端部)等;2、尺寸选择:键宽b×键高h按轴的直径(查手册)键长L比轮廓略短,毂长可取L=(1.5-2)d键材料通常用45钢,抗拉强度≥600MPa<二>强度计算-只介绍松键,对重要的键需作强度计算1、受力分析设载荷沿键长、键高均布,合力N距中心d/2N=2T/d第3页共7页第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共7页压溃:静联接剪断:严重过载时用静联接过度磨损:动联接2、强度条件(1)、挤压:(2)、剪切:(3)、对动联接:注意:1、[σ]p、[p]应按联接中最弱材料取(一般轴材料比轴毂强)2、不满足时:加长l但lmin.=(1.6-1.8)d否则载荷不均(l>2.25d以上无用)加双键:平键相隔180度,考虑载荷不均,按1.5个键计算§2花键联接由内花键孔、外花键轴组成承载力大、受力均匀,对中性好,便于导向,但成本高(要专用设备)一、类型和应用<一>矩形花键GB1144-74小径定心两侧平行,加工容易σp>[σ]pτ>[τ]p>[p]σp=NA≤[σ]p其中A=k⋅lτ=Nb⋅l≤[τ]p=NA≤[p]淬火可提高2-3倍第4页共7页第3页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共7页轻系列:牙数少,牙高低,承载力小,轻载,静载中系列:………………………………..中等载荷,空载下的动联接<二>渐开线花键GB1104-74――齿形定心齿廓为渐开线,α有30º、45º两种,齿顶高分别为0.5mhe0.4m,不易根切,特点:加工工艺性好,齿顶厚强度高应力集中小,径向力起自动定心作用α=45º 齿高低,∴适用于薄壁,轻载齿高↓→工作高度↓故承载能力↓设计步骤:选类型、尺寸,必要时强度校核二、强度计算<一>受力分析设载荷沿键长,键高均布,合力作用于平均直径dm处静联接压溃根部剪断(不会发生)动联接过度磨损<二>强度条件1、挤压磨损其中:h:工作高度l:工作长度―――N=2Tdmσp=NA¿[σ]pp=NA¿[p]A=Z⋅h⋅l⋅ψ第5页共7页第4页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共7页Ψ:载荷不均匀系数0.7-0.8(齿多取小值)作业:6-3轴键均用45钢§3无键联接凡轴与毂不用键(花键)的联接,统称无键联接;常用:型面联接;胀紧(弹性环)联接一、型面联接凡非圆剖面轴与响应毂孔配合而成加工:孔――拉轴-专用机床特点:应力集中少,承载力大,对中性好,装拆方便,但加工可能困难二、胀紧(弹性环)联接GB5867-86由两对分别带内外锥面的套筒称胀紧联接(胀套)组成贴合挤紧于轴、毂之间的联接,有Z1-Z5五种型号靠压紧力产生的摩擦力传递载荷材料:高碳钢65、70或60Cr2等选用时,根据设计的轴合毂尺寸挤传递载荷大小,查选合适的...
