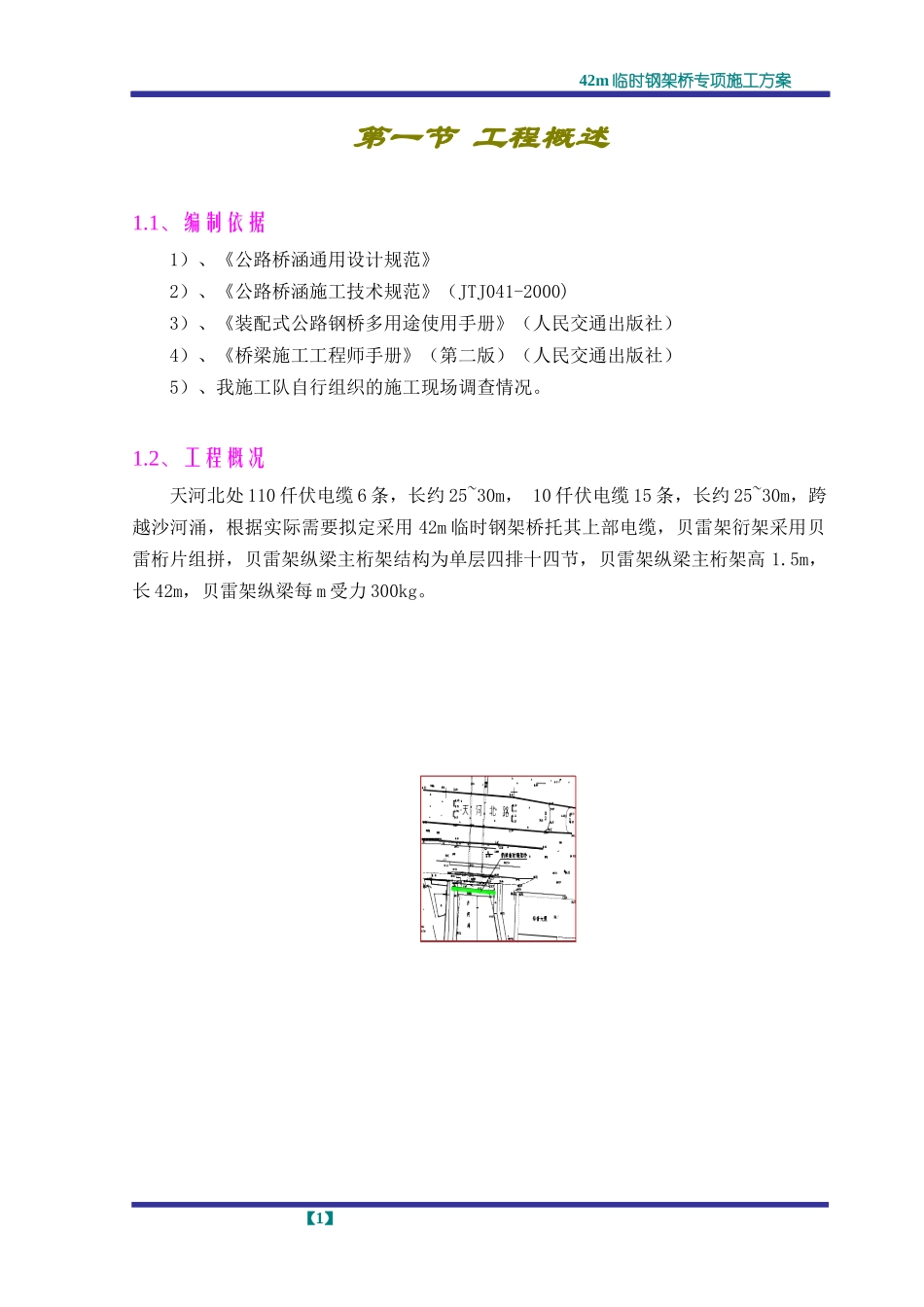

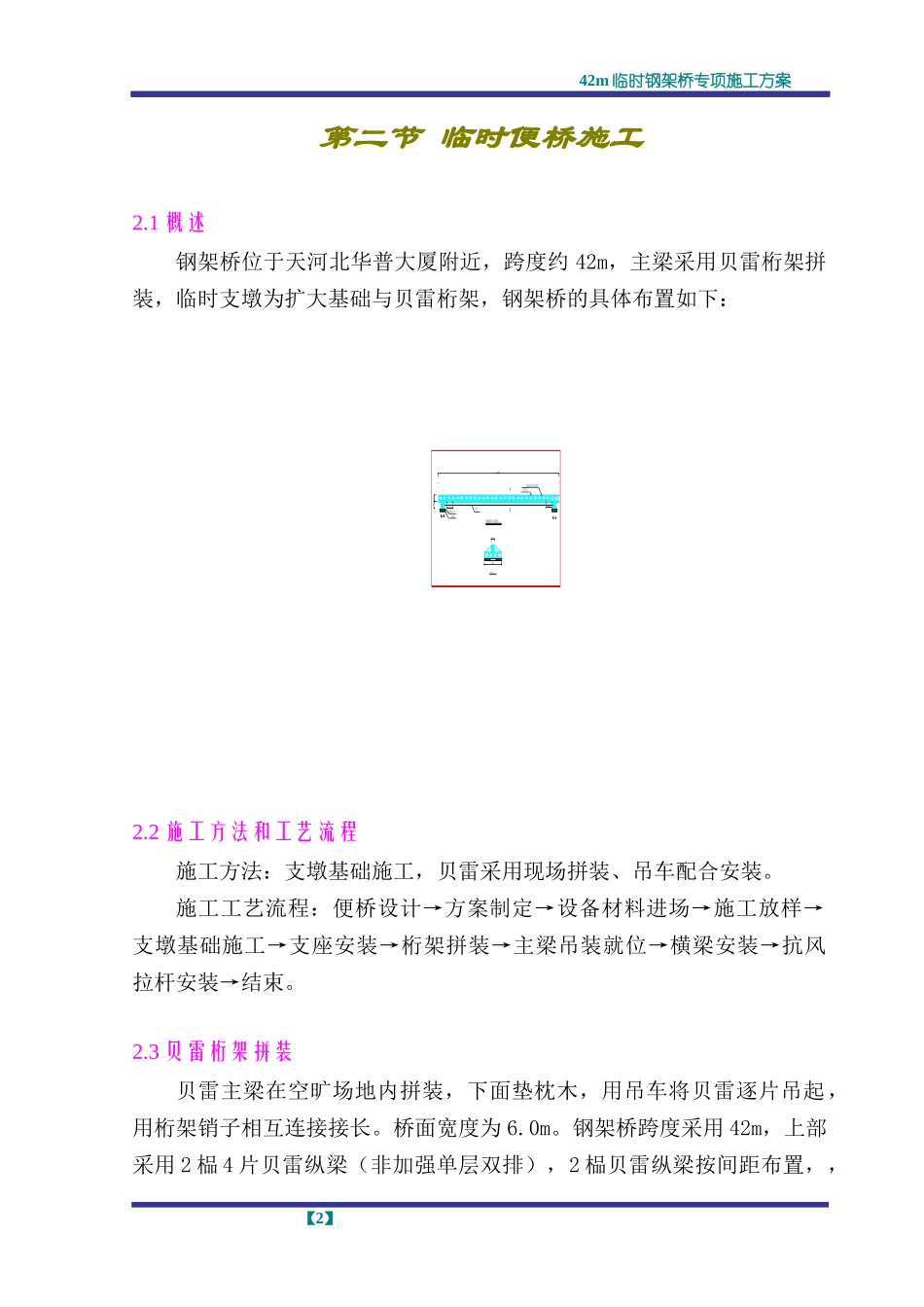

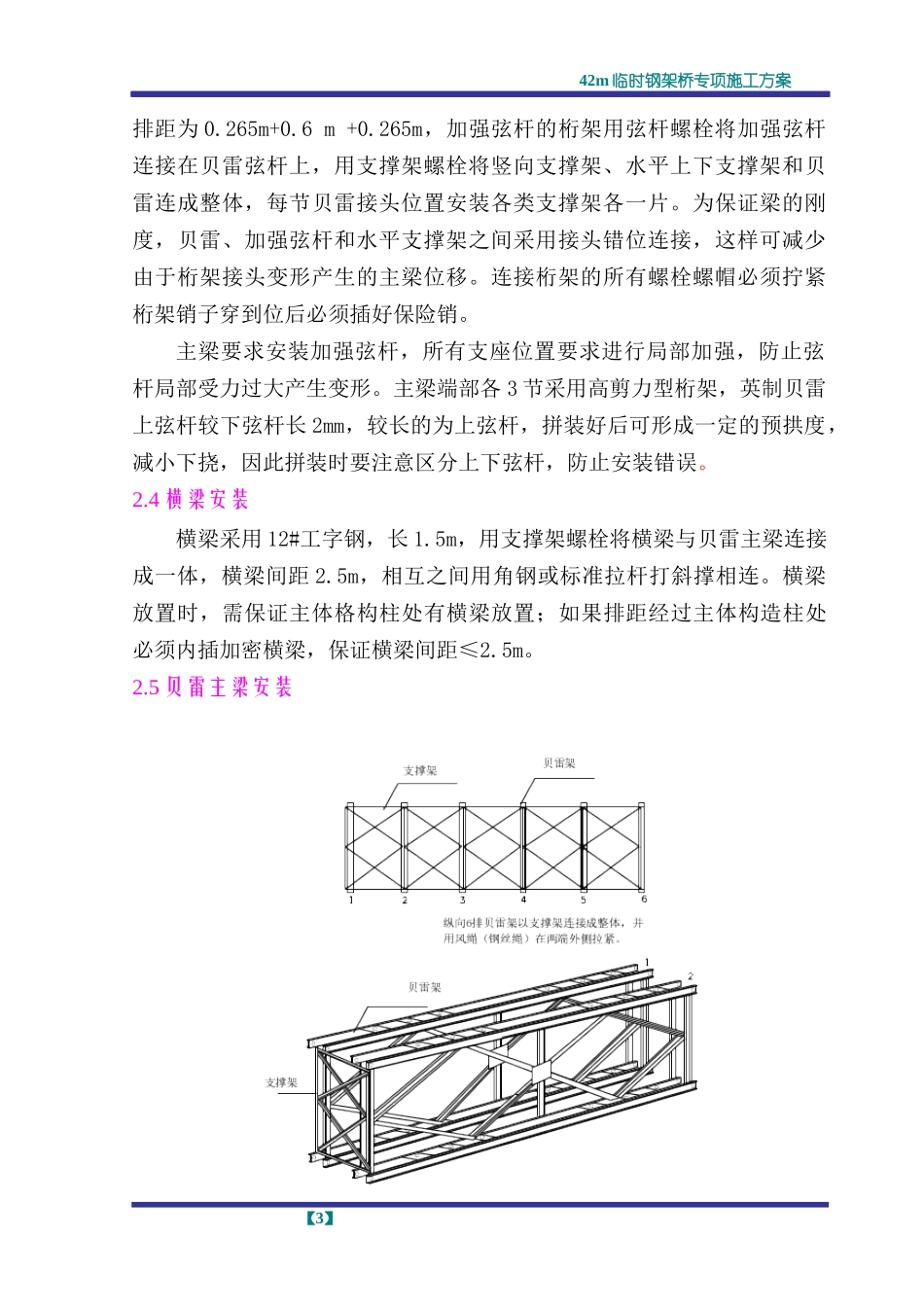

42m临时钢架桥专项施工方案第一节工程概述1.1、编制依据1）、《公路桥涵通用设计规范》2）、《公路桥涵施工技术规范》（JTJ041-2000)3）、《装配式公路钢桥多用途使用手册》（人民交通出版社）4）、《桥梁施工工程师手册》（第二版）（人民交通出版社）5）、我施工队自行组织的施工现场调查情况。1.2、工程概况天河北处110仟伏电缆6条，长约25~30m，10仟伏电缆15条，长约25~30m，跨越沙河涌，根据实际需要拟定采用42m临时钢架桥托其上部电缆，贝雷架衍架采用贝雷桁片组拼，贝雷架纵梁主桁架结构为单层四排十四节，贝雷架纵梁主桁架高1.5m，长42m，贝雷架纵梁每m受力300kg。【1】42m临时钢架桥专项施工方案第二节临时便桥施工2.1概述钢架桥位于天河北华普大厦附近，跨度约42m，主梁采用贝雷桁架拼装，临时支墩为扩大基础与贝雷桁架，钢架桥的具体布置如下：2.2施工方法和工艺流程施工方法：支墩基础施工，贝雷采用现场拼装、吊车配合安装。施工工艺流程：便桥设计→方案制定→设备材料进场→施工放样→支墩基础施工→支座安装→桁架拼装→主梁吊装就位→横梁安装→抗风拉杆安装→结束。2.3贝雷桁架拼装贝雷主梁在空旷场地内拼装，下面垫枕木，用吊车将贝雷逐片吊起，用桁架销子相互连接接长。桥面宽度为6.0m。钢架桥跨度采用42m，上部采用2榀4片贝雷纵梁（非加强单层双排），2榀贝雷纵梁按间距布置，，【2】42m临时钢架桥专项施工方案排距为0.265m+0.6m+0.265m，加强弦杆的桁架用弦杆螺栓将加强弦杆连接在贝雷弦杆上，用支撑架螺栓将竖向支撑架、水平上下支撑架和贝雷连成整体，每节贝雷接头位置安装各类支撑架各一片。为保证梁的刚度，贝雷、加强弦杆和水平支撑架之间采用接头错位连接，这样可减少由于桁架接头变形产生的主梁位移。连接桁架的所有螺栓螺帽必须拧紧桁架销子穿到位后必须插好保险销。主梁要求安装加强弦杆，所有支座位置要求进行局部加强，防止弦杆局部受力过大产生变形。主梁端部各3节采用高剪力型桁架，英制贝雷上弦杆较下弦杆长2mm，较长的为上弦杆，拼装好后可形成一定的预拱度，减小下挠，因此拼装时要注意区分上下弦杆，防止安装错误。2.4横梁安装横梁采用12#工字钢，长1.5m，用支撑架螺栓将横梁与贝雷主梁连接成一体，横梁间距2.5m，相互之间用角钢或标准拉杆打斜撑相连。横梁放置时，需保证主体格构柱处有横梁放置；如果排距经过主体构造柱处必须内插加密横梁，保证横梁间距≤2.5m。2.5贝雷主梁安装【3】42m临时钢架桥专项施工方案贝雷架安装示意图两片贝雷主梁连成整体、利用吊车安装主要工程数量表见表1：工程数量表名称数量单位单位重（Kg）小计总重（Kg）桁架56片316.5317726支撑架28片361008加强弦杆112根91.710270弦杆螺栓440颗2.0880桁架销子213个3.1660支撑架螺栓102个0.8486总计重量306302.6桥面安全专项措施(1)全桥需24小时专人看护，严禁行人通行。(2)全桥全面亮化,采用双侧杆灯照明，间距为2米；照明须配备发电机，保证停电时能正常照明。【4】42m临时钢架桥专项施工方案(3)为防止行人聚集围观，引起桥面事故，全桥两侧采用挡板阻隔封闭。(4)为保证栈桥畅通，栈桥上严禁堆放货物。2.7载重试验钢架施工完成后，需做设计荷载试验，确认安全后方可向前推进。第三节质量管理体系及措施3.1各阶段施工质量控制措施1、施工准备阶段的质量控制（1）图纸会审。对设计图纸认真审核，弄清设计意图，对图纸不明确的地方及时请设计单位予以澄清。（2）施工组织设计和施工方案的控制。施工组织设计和施工方案是指导施工的全面性技术文件，施工组织设计质量的好坏在一定程度上影响着工程质量，开工前必须对施工组织设计中的施工顺序、施工方法和保证工程质量的技术措施进行审查核实，是否切实可行，并做好开工前的各项技术交底工作。（3）做好接桩复测工作。对设计单位移交的桩橛,认真复测无误并经监理工程师审批后方可使用。（4）项目部建立中心试验室，各施工队建立相应的工地试验室，选定合格的施工材料，准确选定混凝土、砂浆配合比，进行各种试验检验工作等。（5）根据工程特点，制定工程质量预防措施，消除施工过程中潜在的不合格因素，消除质量通病。2、...
