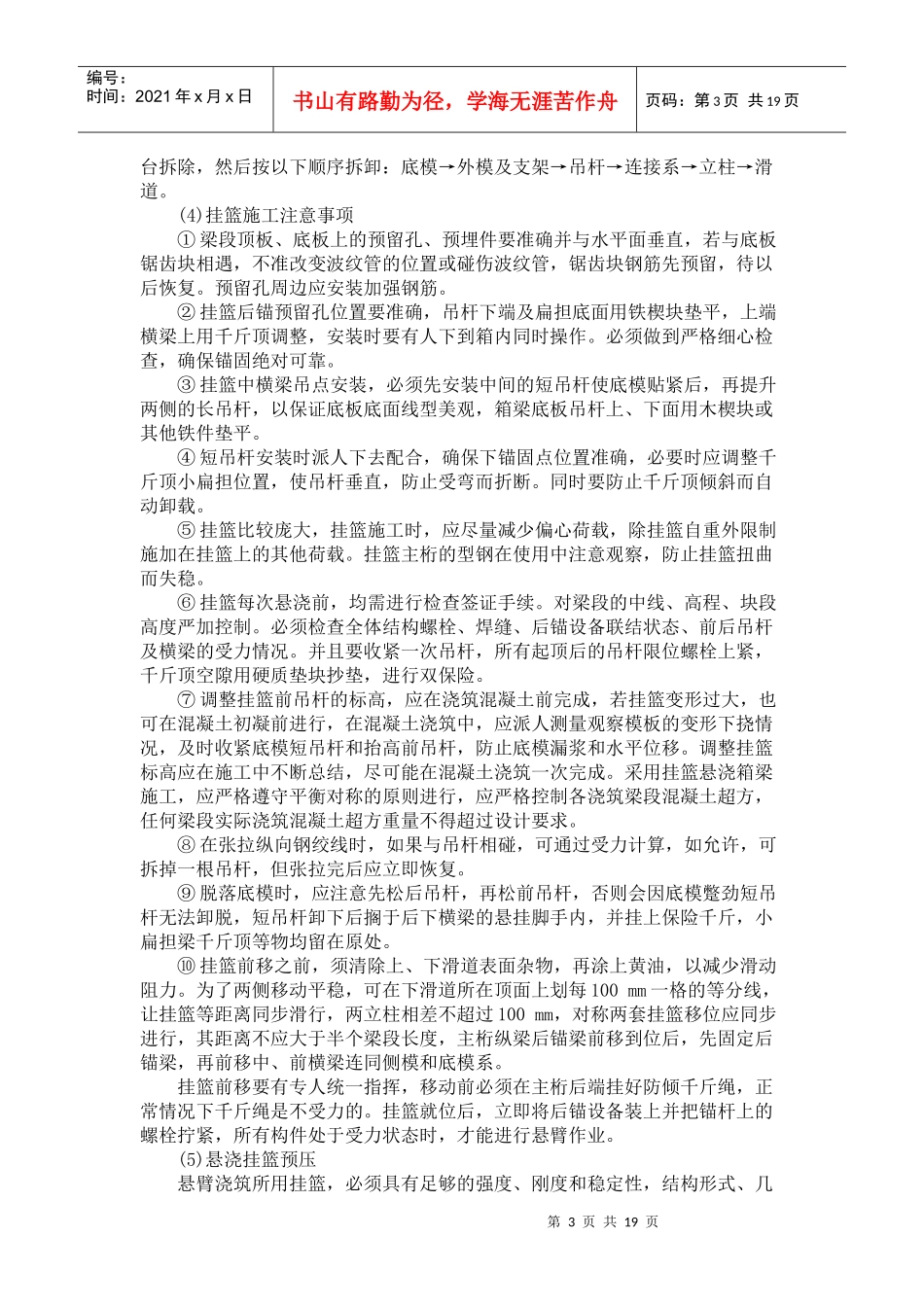

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页连续梁挂篮施工方案2.4.1作业制度1．施工作业执行文件：施工项目部下发的有效设计图纸、技术交底文件、《连续梁施工作指导书》。2．施工作业执行的强制性规范：《安全生产法》、《建设工程安全生产管理条例》、《铁路混凝土工程施工质量验收补充标准》。3．作业队制订的《**作业队施工职责分工及岗位责任制制度》。2.4.2适用范围连续箱梁悬臂灌注法适用于不宜在桥下设置支架的高墩、跨河、跨路、桥位地质不良等梁的预应力混凝土连续梁，及大跨度预应力混凝土连续梁的施工。2.4.3工艺流程1．施工工序流程图(1)连续箱梁挂篮施工工序流程图见图2.4.3--1。(2)连续箱梁边跨现浇段施工工序流程图图2.4.3-2。(3)连续箱梁合龙段施工工序流程图图2.4.3-3图2.4.3-1连续箱梁挂篮施工工序流程图图2.4.3-2连续箱梁边跨现浇段施工工序流程图图2.4.3-3连续箱梁合龙段施工工序流程图2.4.4施工要求1．挂篮拼装、预压、走行、拆除作业第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页(1)挂篮安装本桥挂篮形式采用三角架斜拉式挂篮。安装步骤及方法：在0号梁段施工完成后，即可从梁段中心向两侧对称安装两套施工挂篮，挂篮安装按设计图进行。①测量定位，清除梁段梁面两腹板部位的杂物，测量划线，滑道底面抄平。②安装滑道。③吊装型钢立柱，并用后、中、前横向联结系连接挂篮主桁架。④吊装后锚梁（包括支垫）。⑤用精扎螺纹钢筋及扁担梁（即元宝梁）和千斤顶将后锚梁锚固在桥面板上。⑥吊装中横梁（包括支垫）。⑦安装后吊杆。⑧吊装前上横梁（包括支垫）。⑨安装前吊杆。⑩整体吊装底模系（包括底模纵梁前、后下横梁，后短吊杆，上、下扁担梁及千斤顶）。安装外模及外模支架。安装内模及内模支架。吊装张拉平台。挂篮安装后，用经纬仪对中，拨正挂篮中线位置，抄平挂篮，用吊杆调整标高，经中线水平检查无误后，便可进行1号梁段模板工程、钢筋工程及混凝土工程施工。(2)挂篮前移①连续梁节段预应力束张拉完成后，先放松前、后长吊杆，再稍将中间的两根后短吊杆放松（不要密贴），拆除其余短吊杆；同时在已浇箱梁顶的固定支点位置，起顶前端桁梁，安装下一节段施工前支点，在清除支点表面杂物后，涂抹黄油，以减小挂篮前移时的阻力。②拆除挂篮后锚吊杆系统，通过2台YC75-100张拉长行程千斤顶顶进前支点使挂篮在滑道上滑行，后支点用钢筋与前支点连接。为保证挂篮纵横向位置，滑道位置应测量准确放线，挂篮走行前，滑道应与竖向φ32钢筋锚固，以抵抗后支点上拔力。③挂篮前移速度不宜过快，两边前移应同步，防止支点与滑道卡住导致走行困难，影响结构安全。可用油漆标出刻度线，前移时设专人观察，发现不一致时及时调整。④挂篮走行到位后，安装底模平台后短吊杆，收紧前吊杆及后短吊杆，调整后锚吊杆系统，使前吊杆、后吊杆及后锚吊杆均处于施工前受力状态。⑤挂篮在前移和浇筑混凝土时，若遇6级以上大风，应停止施工，挂篮在停止施工时后锚吊杆应处于工作状态。⑥挂篮施工属高空作业，现场应做好栏杆、扶梯、并悬挂安全网，施工人员要按技术要求和安全操作规程作业，以确保施工质量和施工安全。(3)挂篮拆除最后一节悬臂梁段完成张拉工序后，便可拆卸挂篮，拆卸时，先将工作平第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页台拆除，然后按以下顺序拆卸：底模→外模及支架→吊杆→连接系→立柱→滑道。(4)挂篮施工注意事项①梁段顶板、底板上的预留孔、预埋件要准确并与水平面垂直，若与底板锯齿块相遇，不准改变波纹管的位置或碰伤波纹管，锯齿块钢筋先预留，待以后恢复。预留孔周边应安装加强钢筋。②挂篮后锚预留孔位置要准确，吊杆下端及扁担底面用铁楔块垫平，上端横梁上用千斤顶调整，安装时要有人下到箱内同时操作。必须做到严格细心检查，确保锚固绝对可靠。③挂篮中横梁吊点安装，必须先安装中间的短吊杆使底模贴紧后，再提升两侧的长吊杆，以保证底板底面线型美观，箱梁底板吊杆上、下面用木楔块...
