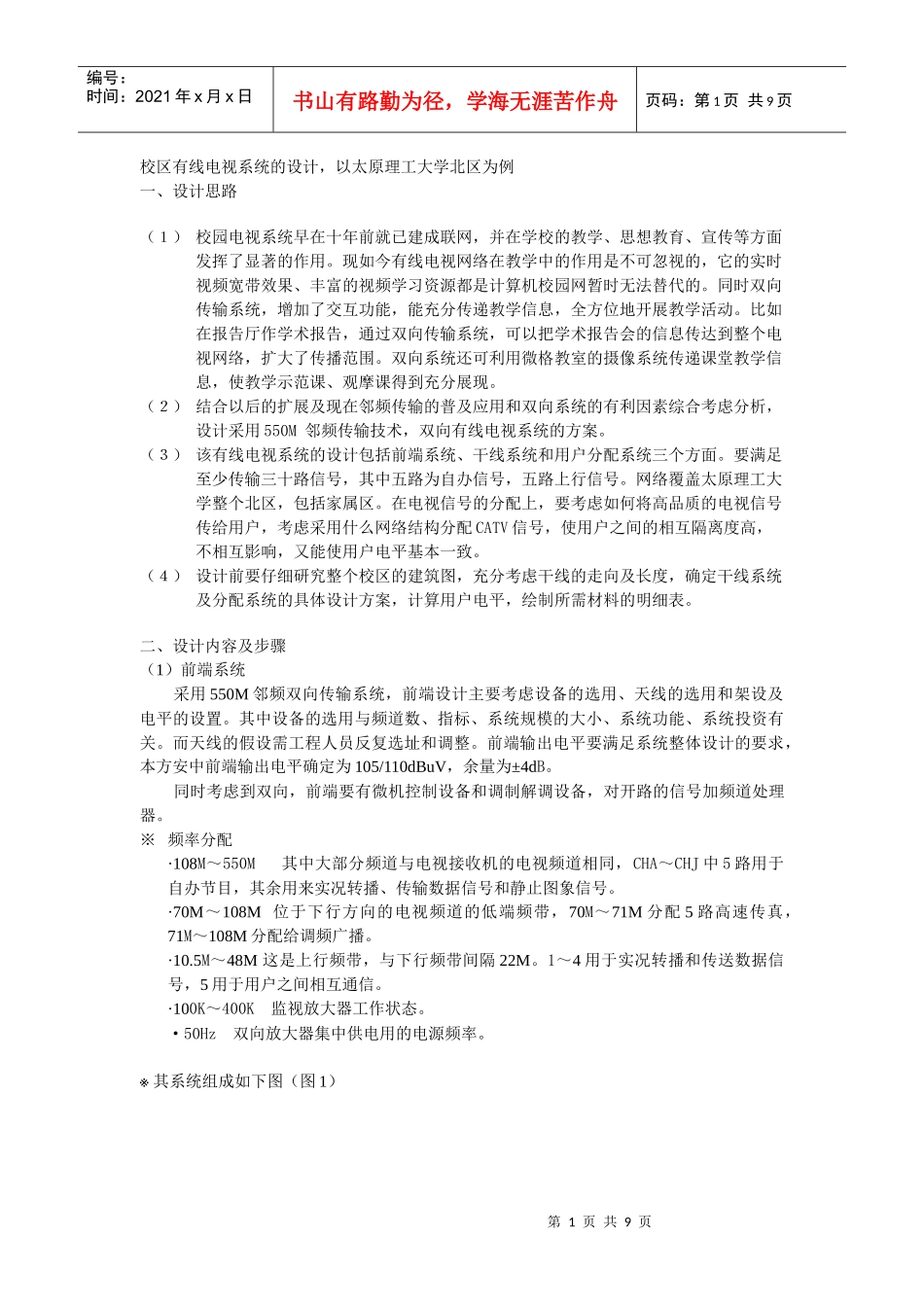

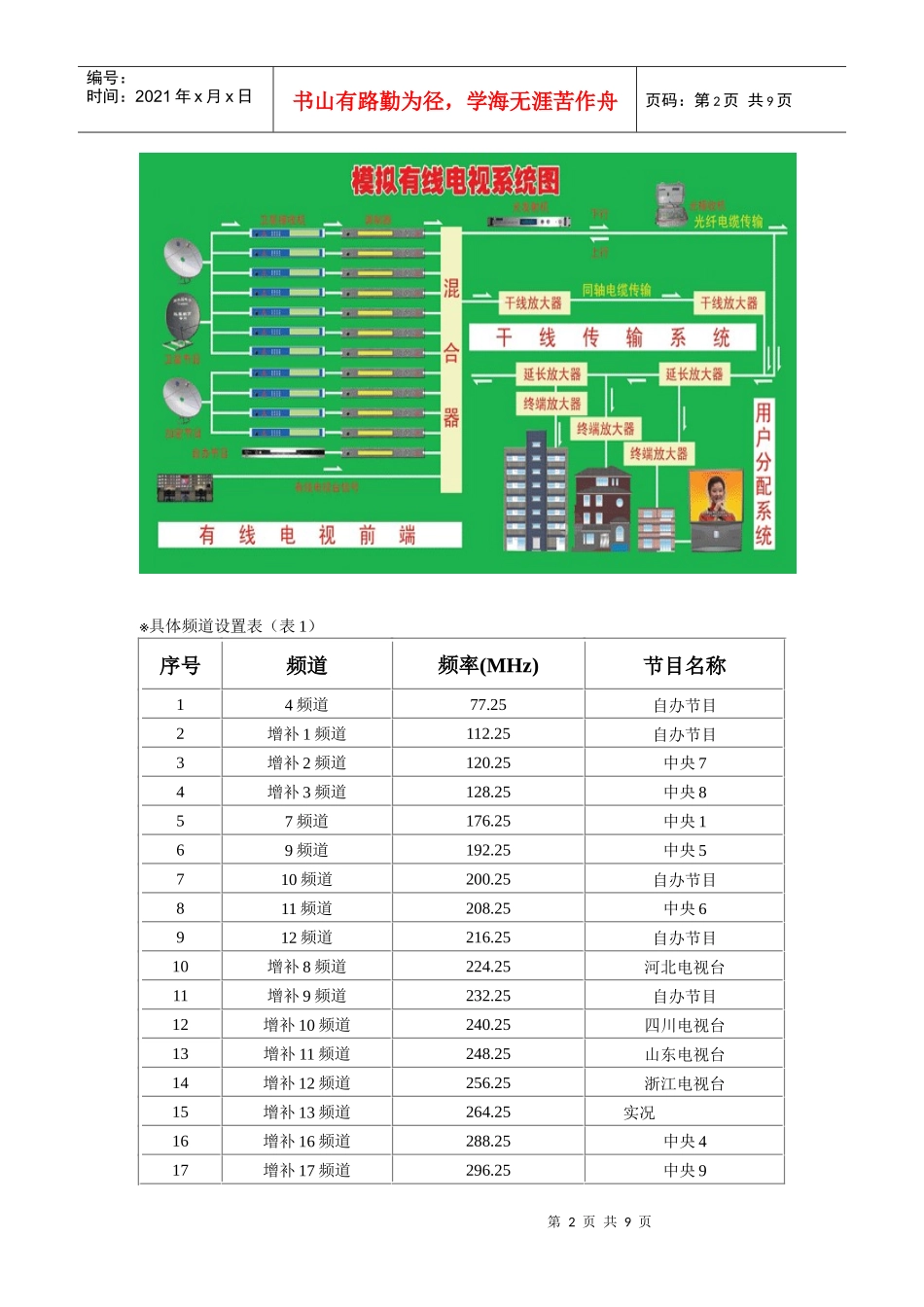

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页校区有线电视系统的设计，以太原理工大学北区为例一、设计思路（１）校园电视系统早在十年前就已建成联网，并在学校的教学、思想教育、宣传等方面发挥了显著的作用。现如今有线电视网络在教学中的作用是不可忽视的，它的实时视频宽带效果、丰富的视频学习资源都是计算机校园网暂时无法替代的。同时双向传输系统，增加了交互功能，能充分传递教学信息，全方位地开展教学活动。比如在报告厅作学术报告，通过双向传输系统，可以把学术报告会的信息传达到整个电视网络，扩大了传播范围。双向系统还可利用微格教室的摄像系统传递课堂教学信息，使教学示范课、观摩课得到充分展现。（２）结合以后的扩展及现在邻频传输的普及应用和双向系统的有利因素综合考虑分析，设计采用550M邻频传输技术，双向有线电视系统的方案。（３）该有线电视系统的设计包括前端系统、干线系统和用户分配系统三个方面。要满足至少传输三十路信号，其中五路为自办信号，五路上行信号。网络覆盖太原理工大学整个北区，包括家属区。在电视信号的分配上，要考虑如何将高品质的电视信号传给用户，考虑采用什么网络结构分配CATV信号，使用户之间的相互隔离度高，不相互影响，又能使用户电平基本一致。（４）设计前要仔细研究整个校区的建筑图，充分考虑干线的走向及长度，确定干线系统及分配系统的具体设计方案，计算用户电平，绘制所需材料的明细表。二、设计内容及步骤（1）前端系统采用550M邻频双向传输系统，前端设计主要考虑设备的选用、天线的选用和架设及电平的设置。其中设备的选用与频道数、指标、系统规模的大小、系统功能、系统投资有关。而天线的假设需工程人员反复选址和调整。前端输出电平要满足系统整体设计的要求，本方安中前端输出电平确定为105/110dBuV，余量为±4dB。同时考虑到双向，前端要有微机控制设备和调制解调设备，对开路的信号加频道处理器。※频率分配·108M～550M其中大部分频道与电视接收机的电视频道相同，CHA～CHJ中5路用于自办节目，其余用来实况转播、传输数据信号和静止图象信号。·70M～108M位于下行方向的电视频道的低端频带，70M～71M分配5路高速传真，71M～108M分配给调频广播。·10.5M～48M这是上行频带，与下行频带间隔22M。1～4用于实况转播和传送数据信号，5用于用户之间相互通信。·100K～400K监视放大器工作状态。·50Hz双向放大器集中供电用的电源频率。※其系统组成如下图（图1）第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页※具体频道设置表（表1）序号频道频率(MHz)节目名称14频道77.25自办节目2增补1频道112.25自办节目3增补2频道120.25中央74增补3频道128.25中央857频道176.25中央169频道192.25中央5710频道200.25自办节目811频道208.25中央6912频道216.25自办节目10增补8频道224.25河北电视台11增补9频道232.25自办节目12增补10频道240.25四川电视台13增补11频道248.25山东电视台14增补12频道256.25浙江电视台15增补13频道264.25实况16增补16频道288.25中央417增补17频道296.25中央9第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页18增补18频道304.25中央1019增补19频道312.25中央1120增补20频道320.25中央1221增补22频道336.25黑龙江电视台22增补23频道344.25吉林电视台23增补24频道352.25安徽电视台24增补25频道360.25广西电视台25增补26频道368.25陕西电视台26增补27频道376.25云南电视台27增补28频道384.25贵州电视台28增补29频道392.25河南电视台29增补30频道400.25辽宁电视台30增补31频道408.25内蒙古电视台31增补32频道416.25江西电视台32增补33频道424.25山西电视台33增补34频道432.25实况转播34增补35频道440.25实况转播35增补36频道448.25湖南电视台36增补37频道456.25湖北电视台3713频道471.25自办节目3814频道479.25中央33916频道495.25中央新闻频道4020频道527.25中央2（2）干线传输系统※整体走向图如下（图2）※以学生公寓楼7#为例设计干线电平·采用双向放...
