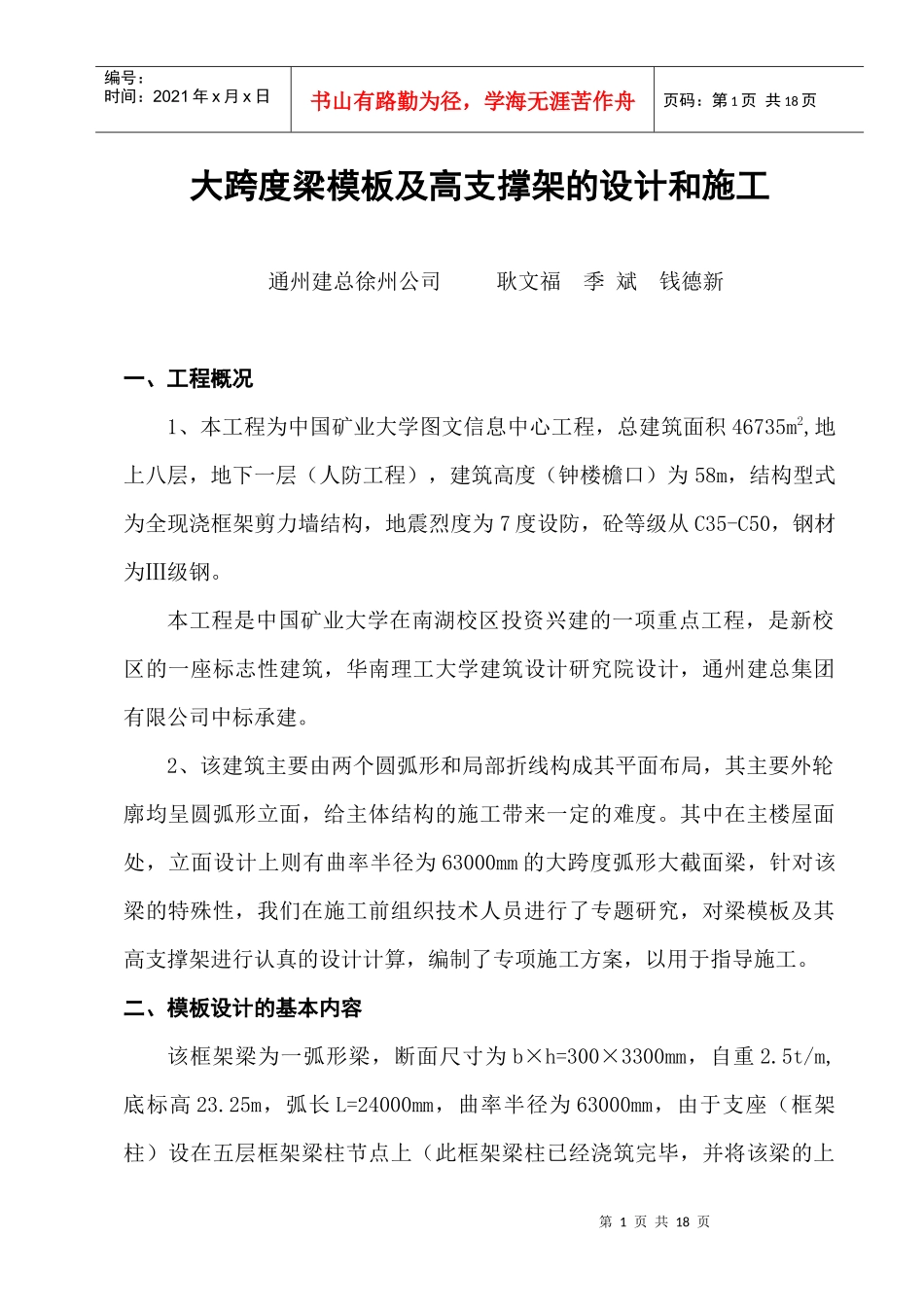

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页大跨度梁模板及高支撑架的设计和施工通州建总徐州公司耿文福季斌钱德新一、工程概况1、本工程为中国矿业大学图文信息中心工程，总建筑面积46735m2,地上八层，地下一层（人防工程），建筑高度（钟楼檐口）为58m，结构型式为全现浇框架剪力墙结构，地震烈度为7度设防，砼等级从C35-C50，钢材为Ⅲ级钢。本工程是中国矿业大学在南湖校区投资兴建的一项重点工程，是新校区的一座标志性建筑，华南理工大学建筑设计研究院设计，通州建总集团有限公司中标承建。2、该建筑主要由两个圆弧形和局部折线构成其平面布局，其主要外轮廓均呈圆弧形立面，给主体结构的施工带来一定的难度。其中在主楼屋面处，立面设计上则有曲率半径为63000mm的大跨度弧形大截面梁，针对该梁的特殊性，我们在施工前组织技术人员进行了专题研究，对梁模板及其高支撑架进行认真的设计计算，编制了专项施工方案，以用于指导施工。二、模板设计的基本内容该框架梁为一弧形梁，断面尺寸为b×h=300×3300mm，自重2.5t/m,底标高23.25m，弧长L=24000mm，曲率半径为63000mm，由于支座（框架柱）设在五层框架梁柱节点上（此框架梁柱已经浇筑完毕，并将该梁的上第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页下主筋全部留出。由于该梁的支座刚度、梁的含钢率较大，且此弧形梁半径也较大，因此计算该梁的模板及支撑时，可按直线梁考虑，其它参数见图（一）。图（一）框架梁平面示意图（一）、荷载计算：计算模板及其支架的荷载，分为荷载标准值和设计值。前者按经验或查阅有关资料可得，后者以荷载标准值乘以相应的荷载分项系数而取得。1、荷载标准值：（1）、模板自重标准值：模板构件名称木模板（KN/M2）平板的模板及小楞0.30楼板的模板（包括梁的模板）0.50（2）、新浇砼自重：普通砼24KN/M3（3）、钢筋自重标准值：第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页框架梁：1.5KN/M3；楼板：1.1KN/M3（4）、施工人员及设备荷载标准值：A、计算模板及直接支承模板的小楞时，对均布荷载2.5KN/M2和集中荷载2.5KN两者所得弯距较大者采用。B、计算直接支承小楞结构构件时，均布荷载取1.5KN/M2。C、计算支架立柱及其它支承结构构件时均布荷载取1.0KN/M2。（5）、振捣砼时产生的荷载标准值：对水平模板为2.0KN/M2，对垂直面模板为4.0KN/M2。（6）、新浇砼对模板侧面压力标准值：强度验算要考虑新浇砼侧压力和倾倒砼时产生的菏载，挠度验算只考虑新浇砼侧压力。新浇砼侧压力计算公式为下两式中的较小值F=0.22γct∘β1β2√VF=γC·H式中:γC—砼的重力密度(KN/M3),取24KN/M3t∘—新浇混凝土的初凝时间，为0时（表示无资料）取200/（T+15）T=砼的入模温度取25。Cβ1—外加剂影响修正系数，取1.000;β2—混凝土坍落度影响修正系数，取1.15。V=砼的浇筑速度取2.5m/hH—砼侧压力计算位置至新浇砼顶面的高度(m)第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页(7)、倾倒砼时产生的水平荷载标准值(KN/M2)泵送砼取2KN/M22、荷载设计值：计算模板及支架的荷载设计值，应为荷载标准值乘以相应的荷载分项系数。γ1见下表：模板及支架荷载分项系数表项次荷载类别γ11模板及支架自重1.22新浇砼自重1.23钢筋自重1.24施工人员及设备荷载1.45振捣砼时产生的荷载1.46新浇砼对模板侧面的压力1.27倾倒砼时产生的荷载1.4（二）、荷载组合：1、荷载类别及编号：项次名称类别编号1模板及支架自重恒载㈠2新浇砼自重恒载㈡3钢筋自重恒载㈢4施工人员及设备荷活载㈣5振捣砼时产生的荷活载㈤6新浇砼对模板侧面恒载㈥第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页7倾倒砼时产生的荷活载㈦2、荷载组合：项次项目荷载组合计算承载力力验算刚度1平板模板及支架㈠+㈡+㈢+㈣㈠+㈡+㈢2梁模板的底模板及支架㈠+㈡+㈢+㈤㈠+㈡+㈢3梁、柱（边长≤300）墙厚≤100的侧面模板（五...
