海德公馆模板施工方案VIP免费

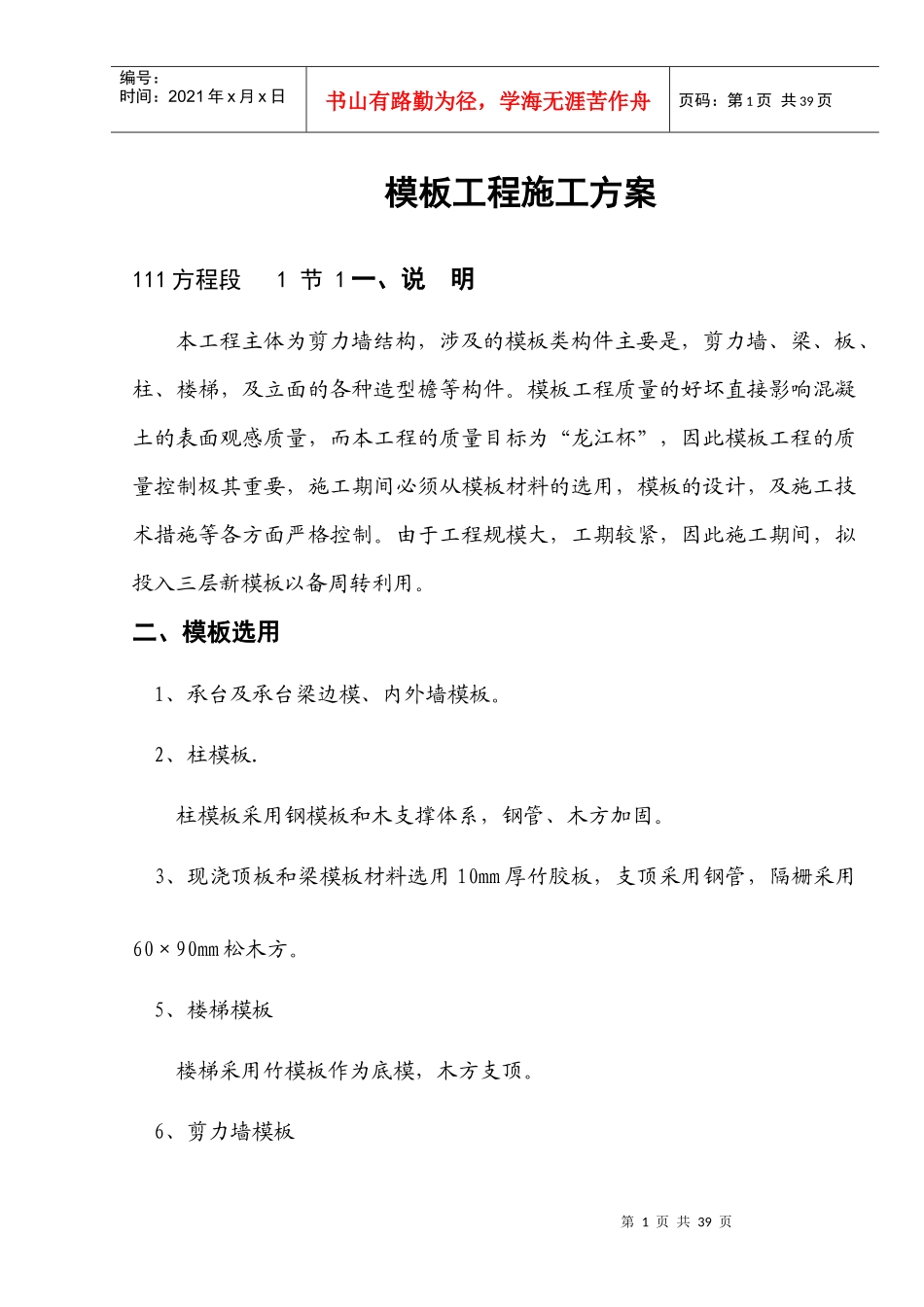

海德公馆模板施工方案_第1页
1/39

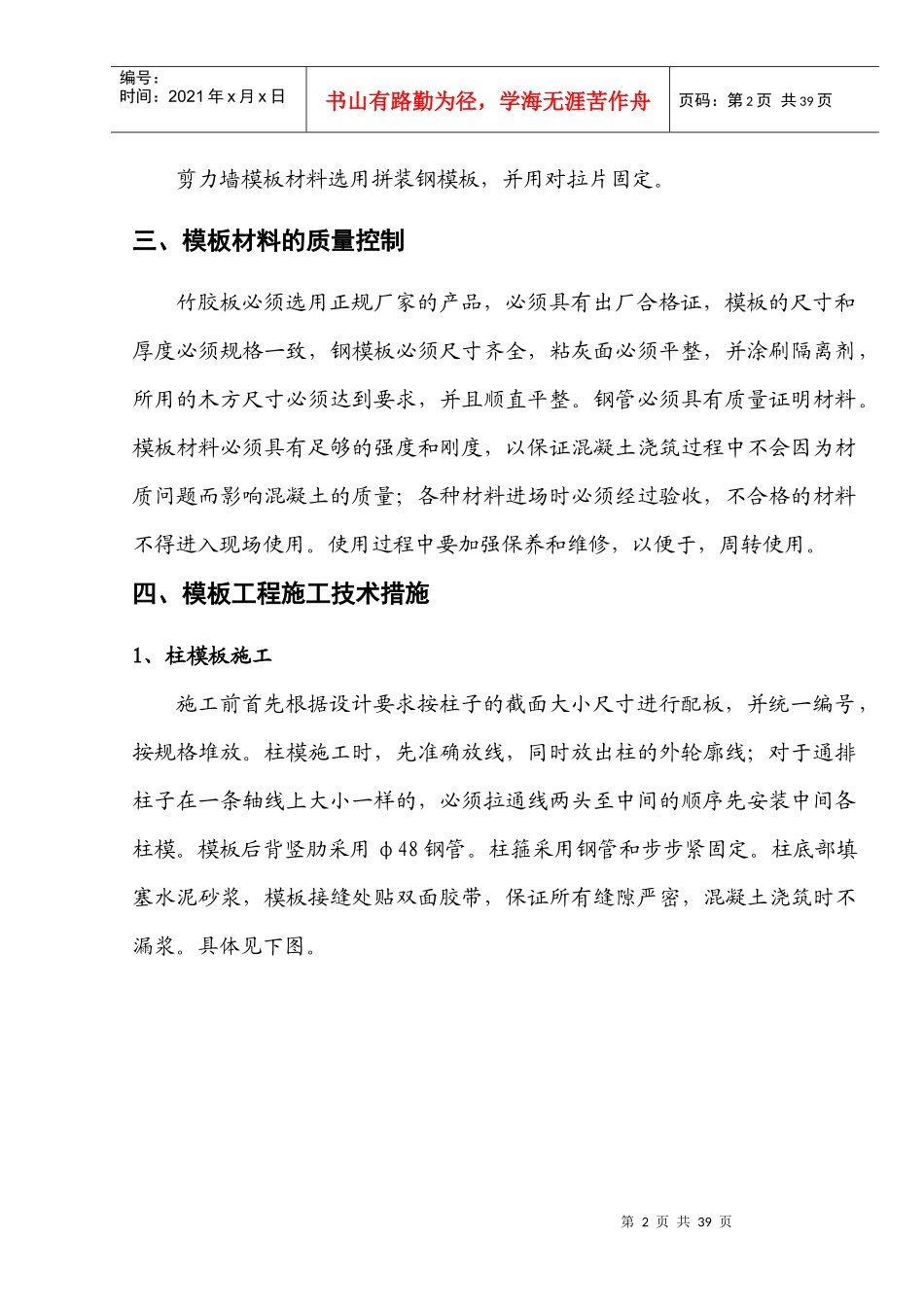

海德公馆模板施工方案_第2页
2/39

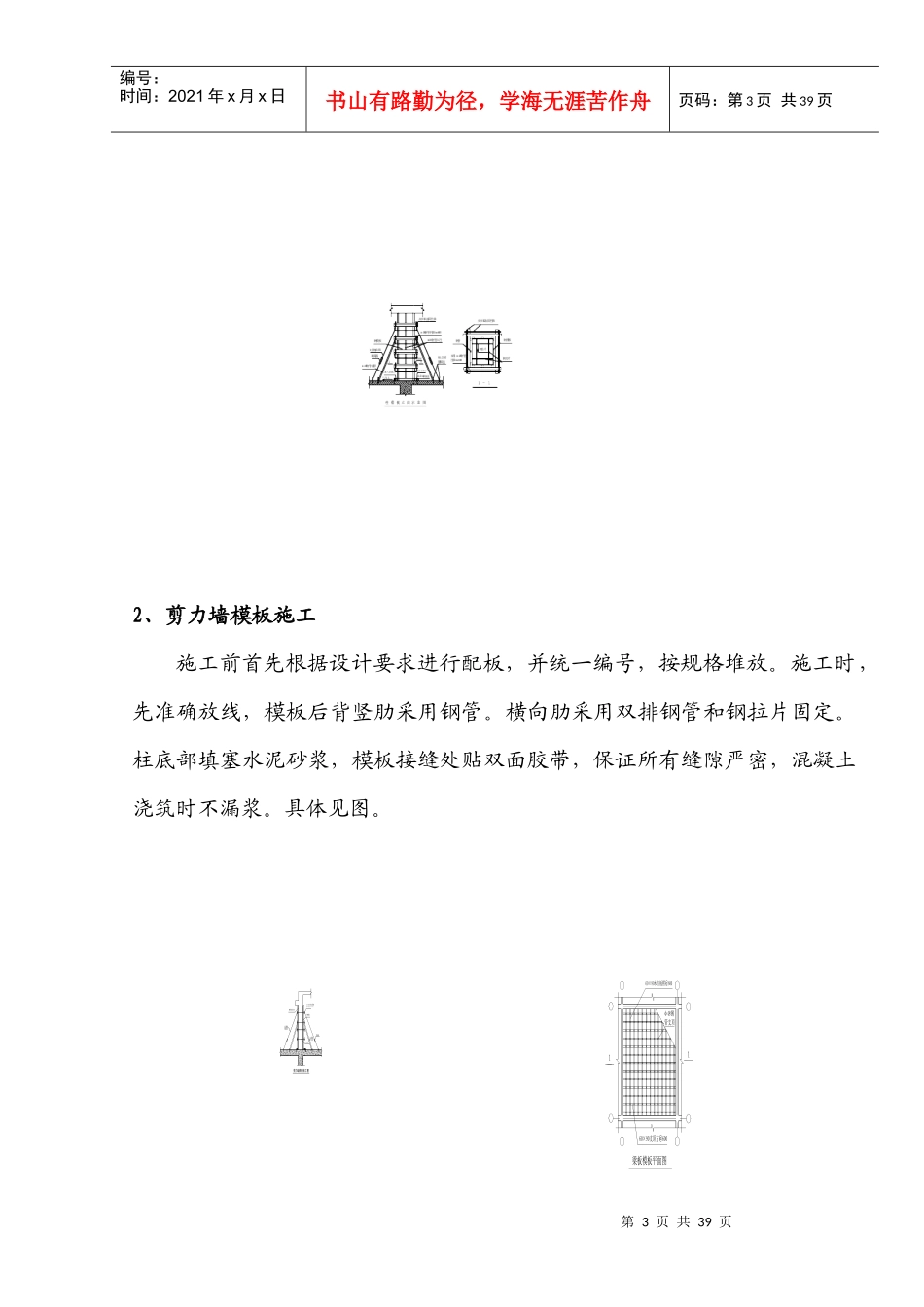

海德公馆模板施工方案_第3页
3/39
第1页共39页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共39页模板工程施工方案111方程段1节1一、说明本工程主体为剪力墙结构,涉及的模板类构件主要是,剪力墙、梁、板、柱、楼梯,及立面的各种造型檐等构件。模板工程质量的好坏直接影响混凝土的表面观感质量,而本工程的质量目标为“龙江杯”,因此模板工程的质量控制极其重要,施工期间必须从模板材料的选用,模板的设计,及施工技术措施等各方面严格控制。由于工程规模大,工期较紧,因此施工期间,拟投入三层新模板以备周转利用。二、模板选用1、承台及承台梁边模、内外墙模板。2、柱模板.柱模板采用钢模板和木支撑体系,钢管、木方加固。3、现浇顶板和梁模板材料选用10mm厚竹胶板,支顶采用钢管,隔栅采用60×90mm松木方。5、楼梯模板楼梯采用竹模板作为底模,木方支顶。6、剪力墙模板第2页共39页第1页共39页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共39页剪力墙模板材料选用拼装钢模板,并用对拉片固定。三、模板材料的质量控制竹胶板必须选用正规厂家的产品,必须具有出厂合格证,模板的尺寸和厚度必须规格一致,钢模板必须尺寸齐全,粘灰面必须平整,并涂刷隔离剂,所用的木方尺寸必须达到要求,并且顺直平整。钢管必须具有质量证明材料。模板材料必须具有足够的强度和刚度,以保证混凝土浇筑过程中不会因为材质问题而影响混凝土的质量;各种材料进场时必须经过验收,不合格的材料不得进入现场使用。使用过程中要加强保养和维修,以便于,周转使用。四、模板工程施工技术措施1、柱模板施工施工前首先根据设计要求按柱子的截面大小尺寸进行配板,并统一编号,按规格堆放。柱模施工时,先准确放线,同时放出柱的外轮廓线;对于通排柱子在一条轴线上大小一样的,必须拉通线两头至中间的顺序先安装中间各柱模。模板后背竖肋采用φ48钢管。柱箍采用钢管和步步紧固定。柱底部填塞水泥砂浆,模板接缝处贴双面胶带,保证所有缝隙严密,混凝土浇筑时不漏浆。具体见下图。第3页共39页第2页共39页60×90木方板楞@60060×90支顶方@600φ48钢管支顶梁板模板平面图紧线器φ48钢管支顶φ48水平加固钢管间距600双排钢模板钢拉片钢管间距3006分钢丝绳拉线剪力墙模板施工图编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共39页2、剪力墙模板施工施工前首先根据设计要求进行配板,并统一编号,按规格堆放。施工时,先准确放线,模板后背竖肋采用钢管。横向肋采用双排钢管和钢拉片固定。柱底部填塞水泥砂浆,模板接缝处贴双面胶带,保证所有缝隙严密,混凝土浇筑时不漏浆。具体见图。第4页共39页第3页共39页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共39页3、顶梁、板模板施工模板全部选用竹胶板,支顶采用钢管。顶板隔栅采用60×90mm木方,搁栅间距控制在500mm以内。满堂架搭完毕后,即可开始梁模的搭设.梁模支设时,先铺梁的底模和一边模板,并按要求起拱。梁模支设完毕并加固后,即可开始顶板板模的支设,模板支设时,先铺60×90mm搁栅,然后铺模板,并用钉子钉牢,模板接缝用胶带粘结严密以防漏浆。模板支撑体系如图所示:第5页共39页第4页共39页索方(60×90)梁底横方(60×90)φ48钢管支顶φ48钢管水平撑厚竹胶板梁底支顶顺方(60×90)×垫方厚竹胶板侧模厚竹胶板底模斜拉方(60×90)背方(60×90)60×90垫方60×90木方板楞竹模板60×90板支顶方φ48钢管支顶φ48钢管水平撑编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共39页第6页共39页第5页共39页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共39页4、楼梯模板施工楼梯采用钢模板作为底模,支撑选用木支顶支顶。安装前应按实际层高放样.安装时应先安装平台梁模板,再安装楼梯底模,最后安装外帮侧模,外帮侧模三角模按实样制好后,用套板画出踏步侧板位置线,钉好固定踏步位置的档木再钉侧板。支撑体系做法见下图:5、门窗洞口模板施工门窗洞口模板施工采用竹模板做框,木方加固,具体见下图。6、造型檐模板施工造型檐平板部分采用竹模板...
