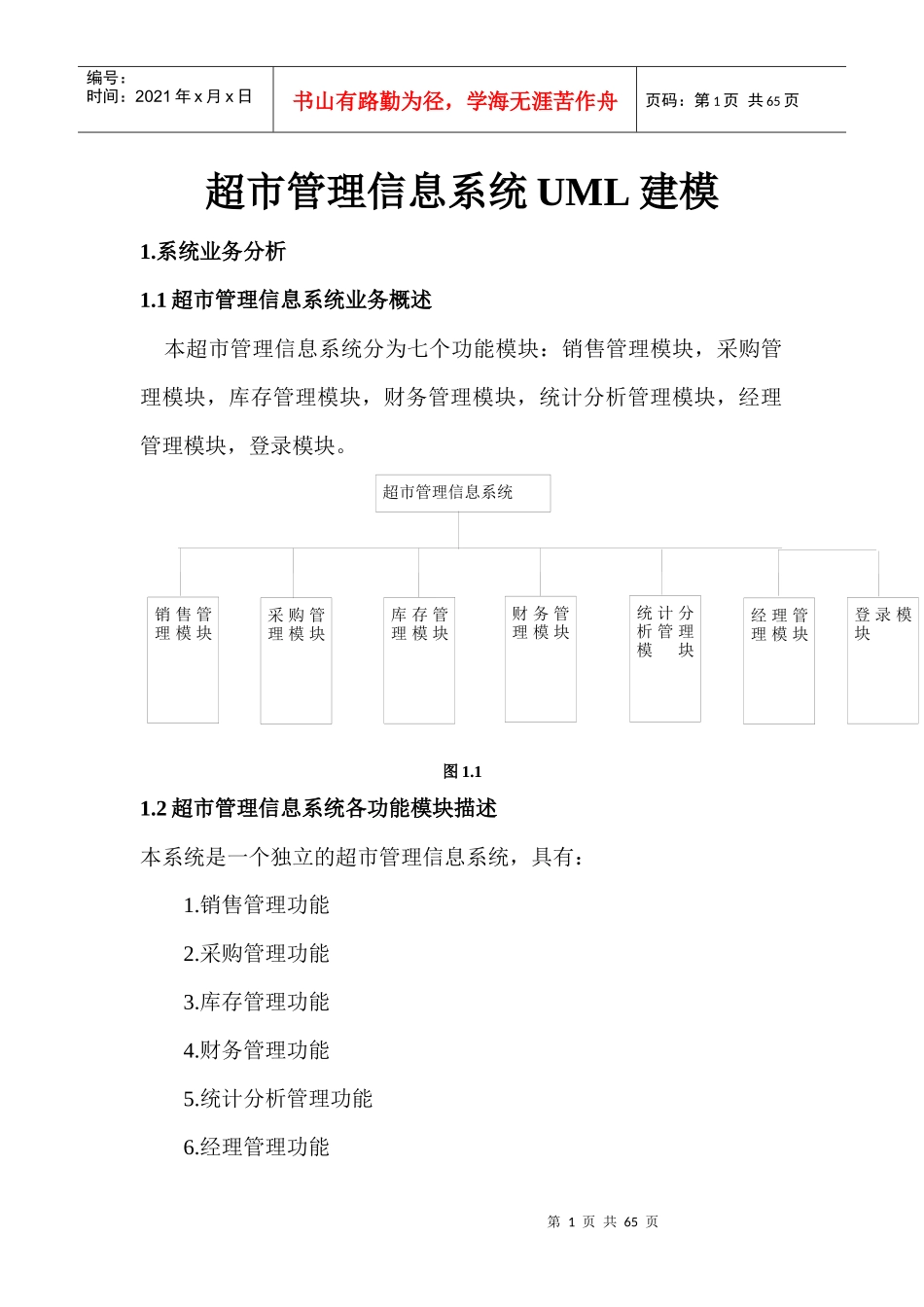

第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共65页超市管理信息系统UML建模1.系统业务分析1.1超市管理信息系统业务概述本超市管理信息系统分为七个功能模块：销售管理模块，采购管理模块，库存管理模块，财务管理模块，统计分析管理模块，经理管理模块，登录模块。图1.11.2超市管理信息系统各功能模块描述本系统是一个独立的超市管理信息系统，具有：1.销售管理功能2.采购管理功能3.库存管理功能4.财务管理功能5.统计分析管理功能6.经理管理功能超市管理信息系统销售管理模块采购管理模块库存管理模块财务管理模块统计分析管理模块经理管理模块登录模块第2页共65页第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共65页7.登录功能1.2.1销售管理模块功能的描述销售管理模块中，执行者为售货员，其活动如下：（1）售货员登录系统；（2）进行更新销售信息、计算总价、找零活动；（3）如顾客有要求，打印购物清单。1.2.2采购管理模块功能的描述采购管理模块中，执行者为采购员，其主要活动如下：（1）采购员登录系统；（2）采购员查询由统计分析员生成的进货清单；（3）根据进货清单联系供应商谈价格，生成预备订单；（4）将与供应商生成的预备订单交由经理审核，审核后生成订单；（5）将订单提供给供应商，并与供应商签署订单；（6）进货。1.2.3库存管理模块功能的描述库存管理模块中，执行者为库存管理员，其主要活动如下：（1）库存管理员登录系统；（2）对商品进行验货入库；（3）生成商品入库清单；（4）查询由统计分析员生成的商品上架清单；（5）对商品进行出库上架；第3页共65页第2页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共65页（6）生成商品出库上架清单；（7）库存清点；（8）生成库存清单。1.2.4财务管理模块功能的描述财务管理模块中，执行者为会计，其主要活动如下：（1）会计登录系统；（2）查询订单，进行货款支付；（3）结算营业额；（4）生成员工工资清单，由经理审核，审核通过后支付员工工资；（5）计算盈利；（6）生成财务报表；1.2.5统计分析管理模块功能的描述统计分析管理模块中，执行者为统计分析员，其主要活动如下：（1）统计分析员登录系统；（2）查询销售信息，生成销售信息清单；（3）根据销售信息清单，生成商品上架清单；（4）查询库存清单、物品信息清单、供应商信息清单，生成进货清单；1.2.6经理管理模块功能的描述经理管理模块中，执行者为经理，其主要活动如下：（1）经理登录系统；第4页共65页第3页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共65页（2）进行人事管理，包括对员工信息、供应商信息、商品信息的增、删、改、查操作；（3）查询由统计分析员生成的销售清单；（4）审核采购员生成的商品进货预订单；（5）签字确认订单；（6）查询会计生成的财务报表；（7）查询会计生成的员工工资清单，审核；（8）查询库存管理员生成的商品入库清单；（9）查询库存管理员生成的商品出库上架清单；（10）查询库存管理员生成的库存清单。1.2.7登录模块功能的描述登录模块中，执行者为超市所有员工，其主要活动如下：（1）输入账号，密码，通过身份验证登录系统；（2）修改密码。2.需求分析2.1确定参与者（Actor）根据对系统的业务功能分析，确定本系统的参与者为：顾客，供应商，售货员，采购员，库存管理员，会计，统计分析员，经理。2.2确定用例（UseCase）2.2.1顾客购物用例顾客可进行的操作：挑选商品，结账付款，要求购物清单。第5页共65页第4页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共65页用例图如图2.2.1：图2.2.1顾客购物用例图（1）结账付款用例描述用例名称：结账付款参与的执行者：顾客，售货员前置条件：顾客已挑选好要购买的商品事件流：①结账付款用例开始②输入顾客购买商品的信息（商品编号，单价，数量等）③计算商品总价④如顾客要求，打印购物清单，用例结束后置条件：顾客购物结束离开超市2.2.2售货员销售用例第6页共65页第5页共65页编号：时间：2021...
