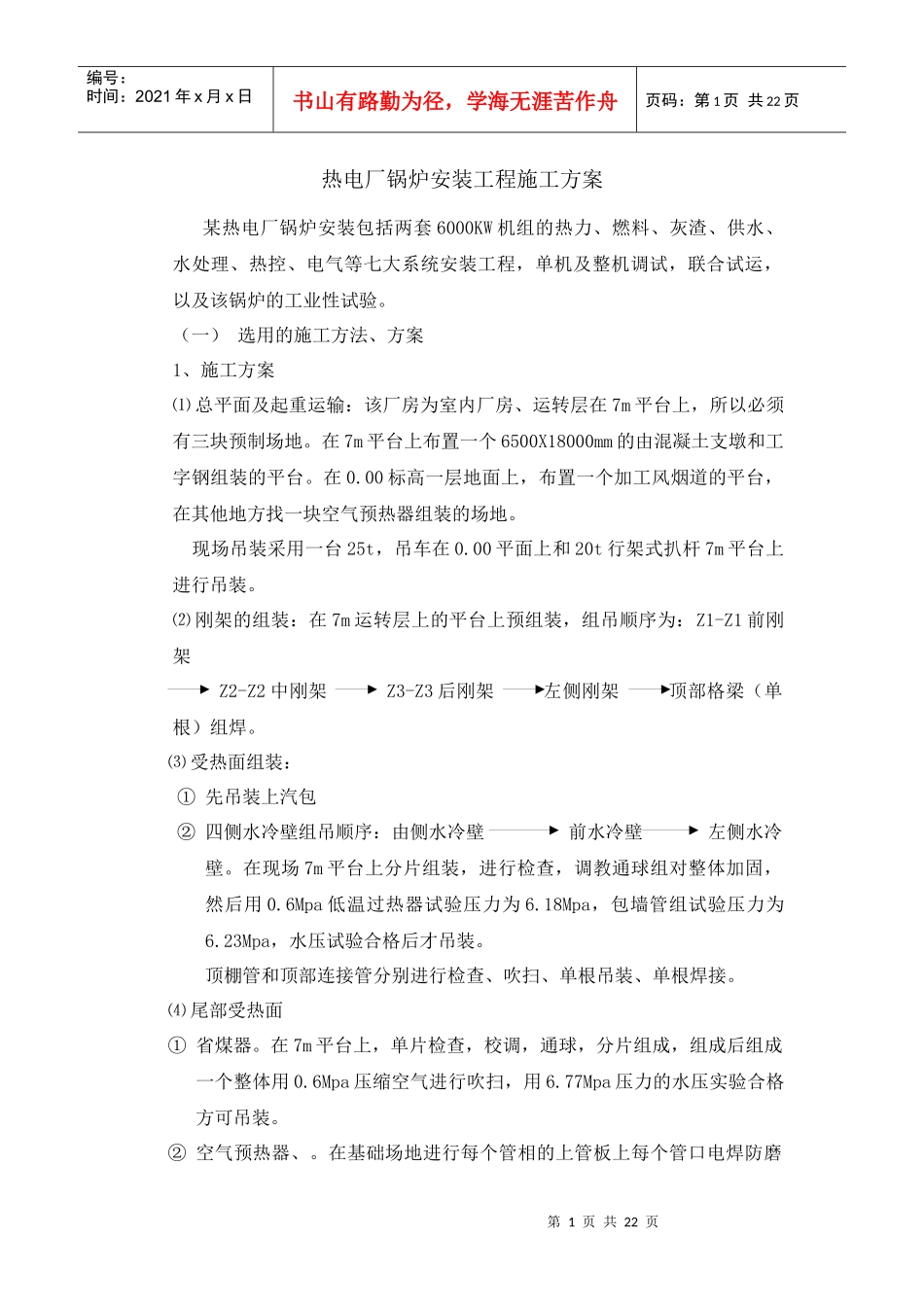

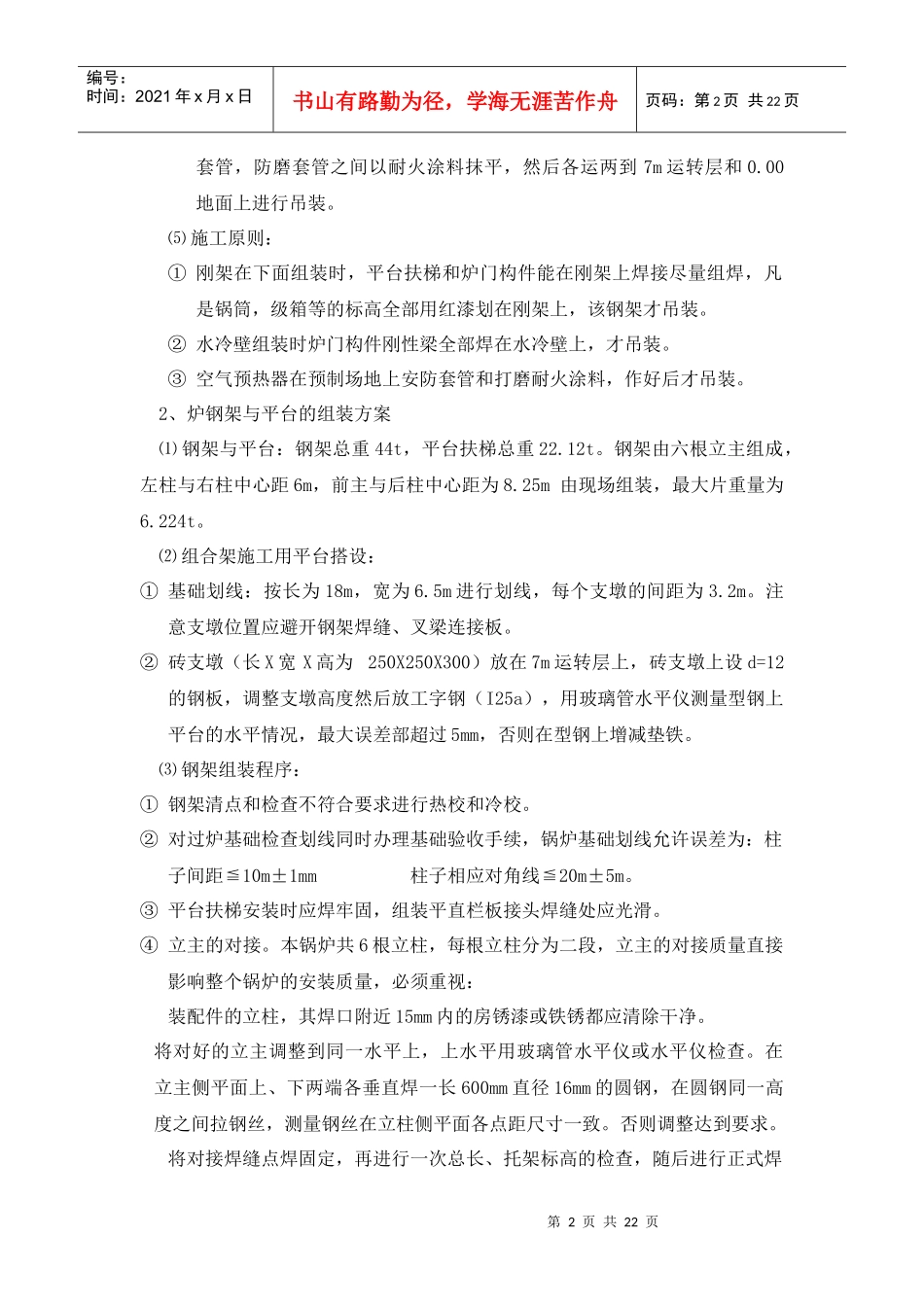

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页热电厂锅炉安装工程施工方案某热电厂锅炉安装包括两套6000KW机组的热力、燃料、灰渣、供水、水处理、热控、电气等七大系统安装工程，单机及整机调试，联合试运，以及该锅炉的工业性试验。（一）选用的施工方法、方案1、施工方案⑴总平面及起重运输：该厂房为室内厂房、运转层在7m平台上，所以必须有三块预制场地。在7m平台上布置一个6500X18000mm的由混凝土支墩和工字钢组装的平台。在0.00标高一层地面上，布置一个加工风烟道的平台，在其他地方找一块空气预热器组装的场地。现场吊装采用一台25t，吊车在0.00平面上和20t行架式扒杆7m平台上进行吊装。⑵刚架的组装：在7m运转层上的平台上预组装，组吊顺序为：Z1-Z1前刚架Z2-Z2中刚架Z3-Z3后刚架左侧刚架顶部格梁（单根）组焊。⑶受热面组装：①先吊装上汽包②四侧水冷壁组吊顺序：由侧水冷壁前水冷壁左侧水冷壁。在现场7m平台上分片组装，进行检查，调教通球组对整体加固，然后用0.6Mpa低温过热器试验压力为6.18Mpa，包墙管组试验压力为6.23Mpa，水压试验合格后才吊装。顶棚管和顶部连接管分别进行检查、吹扫、单根吊装、单根焊接。⑷尾部受热面①省煤器。在7m平台上，单片检查，校调，通球，分片组成，组成后组成一个整体用0.6Mpa压缩空气进行吹扫，用6.77Mpa压力的水压实验合格方可吊装。②空气预热器、。在基础场地进行每个管相的上管板上每个管口电焊防磨第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页套管，防磨套管之间以耐火涂料抹平，然后各运两到7m运转层和0.00地面上进行吊装。⑸施工原则：①刚架在下面组装时，平台扶梯和炉门构件能在刚架上焊接尽量组焊，凡是锅筒，级箱等的标高全部用红漆划在刚架上，该钢架才吊装。②水冷壁组装时炉门构件刚性梁全部焊在水冷壁上，才吊装。③空气预热器在预制场地上安防套管和打磨耐火涂料，作好后才吊装。2、炉钢架与平台的组装方案⑴钢架与平台：钢架总重44t，平台扶梯总重22.12t。钢架由六根立主组成，左柱与右柱中心距6m，前主与后柱中心距为8.25m由现场组装，最大片重量为6.224t。⑵组合架施工用平台搭设：①基础划线：按长为18m，宽为6.5m进行划线，每个支墩的间距为3.2m。注意支墩位置应避开钢架焊缝、叉梁连接板。②砖支墩（长X宽X高为250X250X300）放在7m运转层上，砖支墩上设d=12的钢板，调整支墩高度然后放工字钢（I25a），用玻璃管水平仪测量型钢上平台的水平情况，最大误差部超过5mm，否则在型钢上增减垫铁。⑶钢架组装程序：①钢架清点和检查不符合要求进行热校和冷校。②对过炉基础检查划线同时办理基础验收手续，锅炉基础划线允许误差为：柱子间距≦10m±1mm柱子相应对角线≦20m±5m。③平台扶梯安装时应焊牢固，组装平直栏板接头焊缝处应光滑。④立主的对接。本锅炉共6根立柱，每根立柱分为二段，立主的对接质量直接影响整个锅炉的安装质量，必须重视：装配件的立柱，其焊口附近15mm内的房锈漆或铁锈都应清除干净。将对好的立主调整到同一水平上，上水平用玻璃管水平仪或水平仪检查。在立主侧平面上、下两端各垂直焊一长600mm直径16mm的圆钢，在圆钢同一高度之间拉钢丝，测量钢丝在立柱侧平面各点距尺寸一致。否则调整达到要求。将对接焊缝点焊固定，再进行一次总长、托架标高的检查，随后进行正式焊第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页接，用两人对称焊或加支撑。⑤立柱1m标高及划中心线。立柱对接后再立主上定1m的基准标高线，先检查立柱总长，用立柱最高一点往下拉长度，用红油漆标注1m标高线，立住四个面中心线拉出后，在上下底版侧面打上冲眼，用红油漆记好找正。⑷钢架组合：钢架分成前、中、后三片，依次在组合架上组装。①将对接好的立柱两根放在组合架上，放上钢架立注的位置线，并焊上限位角钢，测量立柱间尺寸，并使立柱尺寸比设计尺寸大4-6mm，作为焊接收缩量。②在组合横梁时，对立注合横梁的水平度要进行测量检查（可用水平仪或玻璃管水平仪检查...
