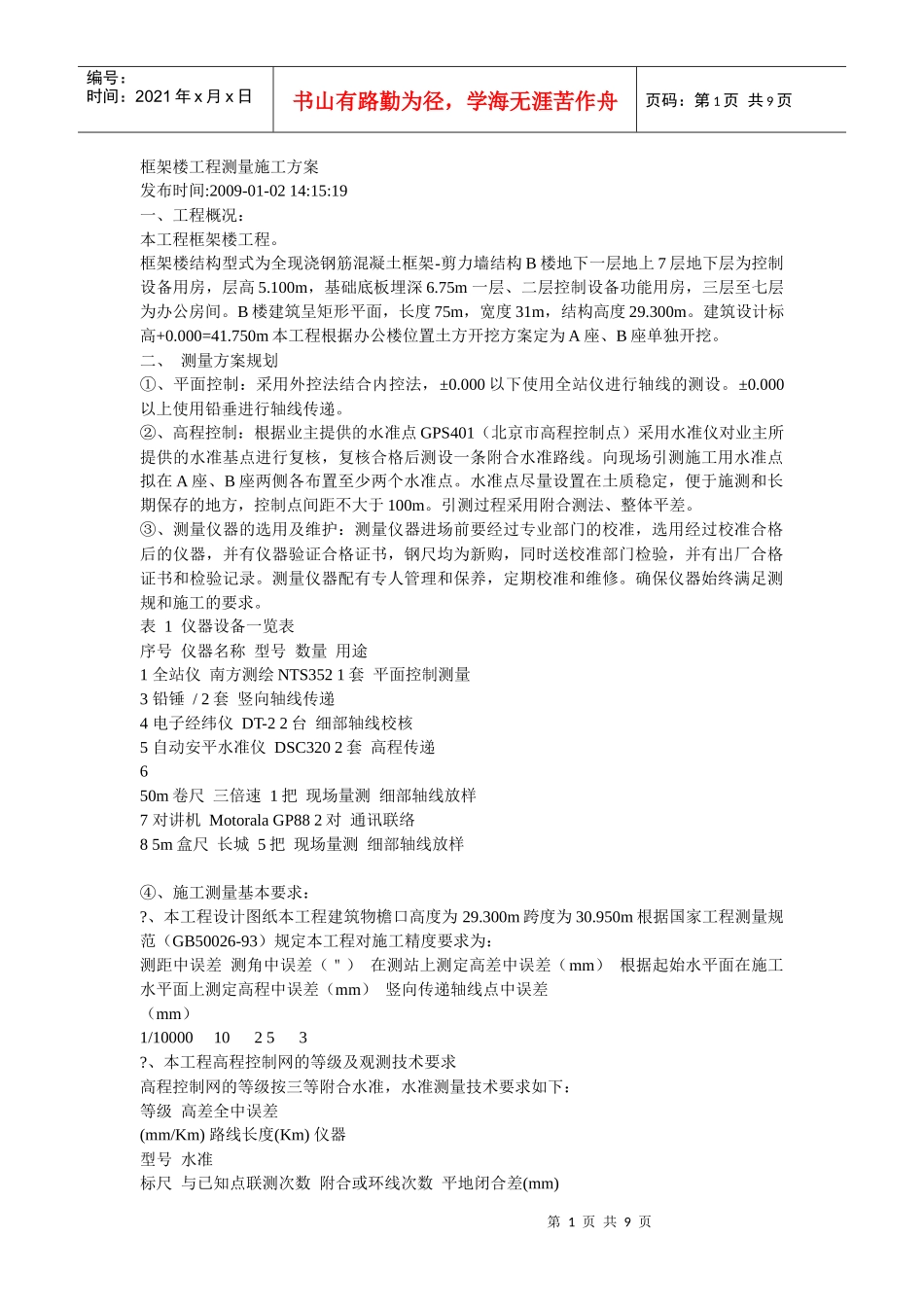

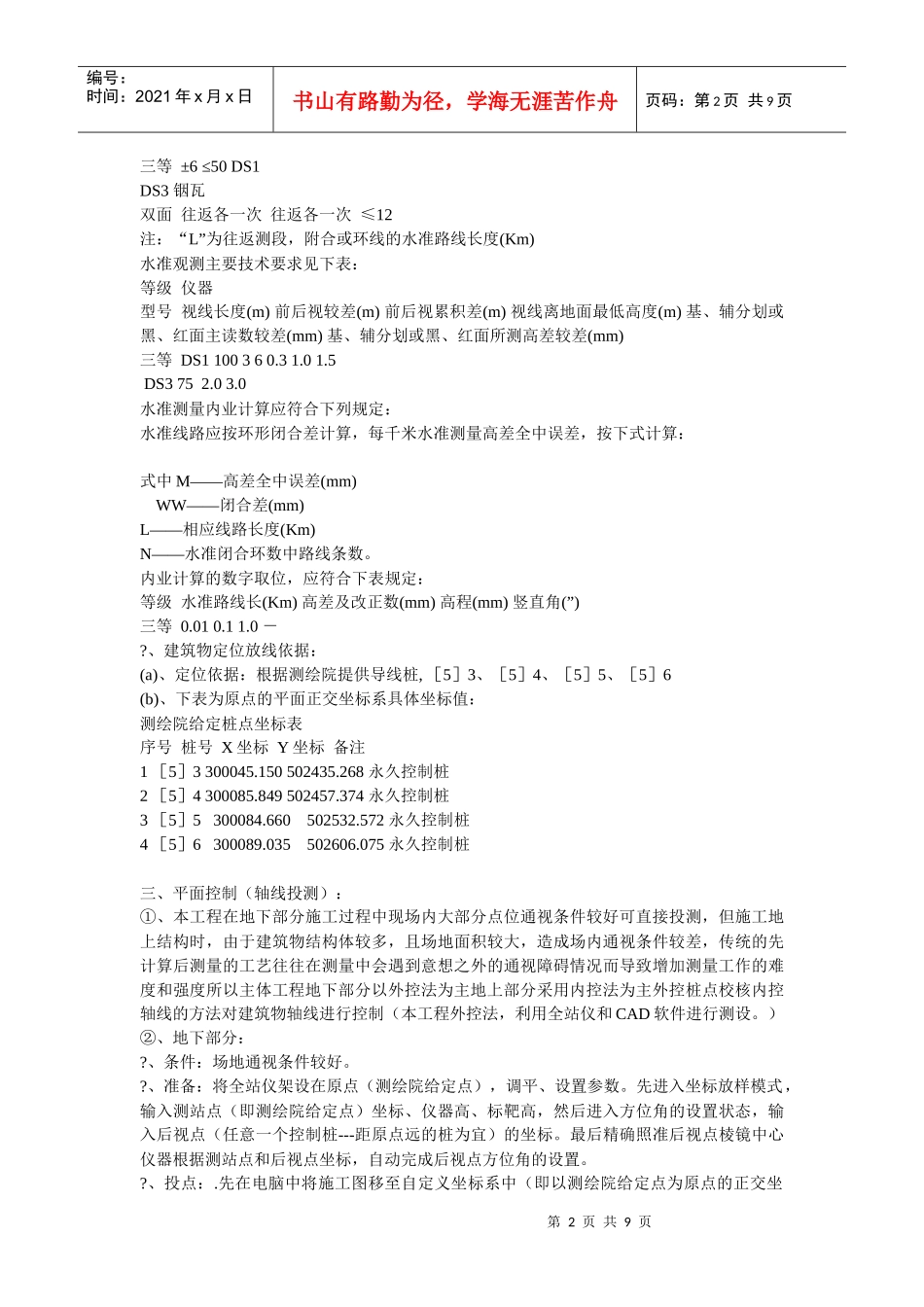

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页框架楼工程测量施工方案发布时间:2009-01-0214:15:19一、工程概况：本工程框架楼工程。框架楼结构型式为全现浇钢筋混凝土框架-剪力墙结构B楼地下一层地上7层地下层为控制设备用房，层高5.100m，基础底板埋深6.75m一层、二层控制设备功能用房，三层至七层为办公房间。B楼建筑呈矩形平面，长度75m，宽度31m，结构高度29.300m。建筑设计标高+0.000=41.750m本工程根据办公楼位置土方开挖方案定为A座、B座单独开挖。二、测量方案规划①、平面控制：采用外控法结合内控法，±0.000以下使用全站仪进行轴线的测设。±0.000以上使用铅垂进行轴线传递。②、高程控制：根据业主提供的水准点GPS401（北京市高程控制点）采用水准仪对业主所提供的水准基点进行复核，复核合格后测设一条附合水准路线。向现场引测施工用水准点拟在A座、B座两侧各布置至少两个水准点。水准点尽量设置在土质稳定，便于施测和长期保存的地方，控制点间距不大于100m。引测过程采用附合测法、整体平差。③、测量仪器的选用及维护：测量仪器进场前要经过专业部门的校准，选用经过校准合格后的仪器，并有仪器验证合格证书，钢尺均为新购，同时送校准部门检验，并有出厂合格证书和检验记录。测量仪器配有专人管理和保养，定期校准和维修。确保仪器始终满足测规和施工的要求。表1仪器设备一览表序号仪器名称型号数量用途1全站仪南方测绘NTS3521套平面控制测量3铅锤/2套竖向轴线传递4电子经纬仪DT-22台细部轴线校核5自动安平水准仪DSC3202套高程传递650m卷尺三倍速1把现场量测细部轴线放样7对讲机MotoralaGP882对通讯联络85m盒尺长城5把现场量测细部轴线放样④、施工测量基本要求：?、本工程设计图纸本工程建筑物檐口高度为29.300m跨度为30.950m根据国家工程测量规范（GB50026-93）规定本工程对施工精度要求为：测距中误差测角中误差（＂）在测站上测定高差中误差（mm）根据起始水平面在施工水平面上测定高程中误差（mm）竖向传递轴线点中误差（mm）1/1000010253?、本工程高程控制网的等级及观测技术要求高程控制网的等级按三等附合水准，水准测量技术要求如下：等级高差全中误差(mm/Km)路线长度(Km)仪器型号水准标尺与已知点联测次数附合或环线次数平地闭合差(mm)第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页三等±6≤50DS1DS3铟瓦双面往返各一次往返各一次≤12注：“L”为往返测段，附合或环线的水准路线长度(Km)水准观测主要技术要求见下表：等级仪器型号视线长度(m)前后视较差(m)前后视累积差(m)视线离地面最低高度(m)基、辅分划或黑、红面主读数较差(mm)基、辅分划或黑、红面所测高差较差(mm)三等DS1100360.31.01.5DS3752.03.0水准测量内业计算应符合下列规定：水准线路应按环形闭合差计算，每千米水准测量高差全中误差，按下式计算：式中M——高差全中误差(mm)WW——闭合差(mm)L——相应线路长度(Km)N——水准闭合环数中路线条数。内业计算的数字取位，应符合下表规定：等级水准路线长(Km)高差及改正数(mm)高程(mm)竖直角(”)三等0.010.11.0－?、建筑物定位放线依据：(a)、定位依据：根据测绘院提供导线桩,［5］3、［5］4、［5］5、［5］6(b)、下表为原点的平面正交坐标系具体坐标值：测绘院给定桩点坐标表序号桩号X坐标Y坐标备注1［5］3300045.150502435.268永久控制桩2［5］4300085.849502457.374永久控制桩3［5］5300084.660502532.572永久控制桩4［5］6300089.035502606.075永久控制桩三、平面控制（轴线投测）：①、本工程在地下部分施工过程中现场内大部分点位通视条件较好可直接投测，但施工地上结构时，由于建筑物结构体较多，且场地面积较大，造成场内通视条件较差，传统的先计算后测量的工艺往往在测量中会遇到意想之外的通视障碍情况而导致增加测量工作的难度和强度所以主体工程地下部分以外控法为主地上部分采用内控法为主外控桩点校核内控轴线的方法对建筑物轴线进行控制（本工程外控法，利用全站仪和CAD软件进行测设。）②、地下部分：?、条件：场地通视条件较好。?...
