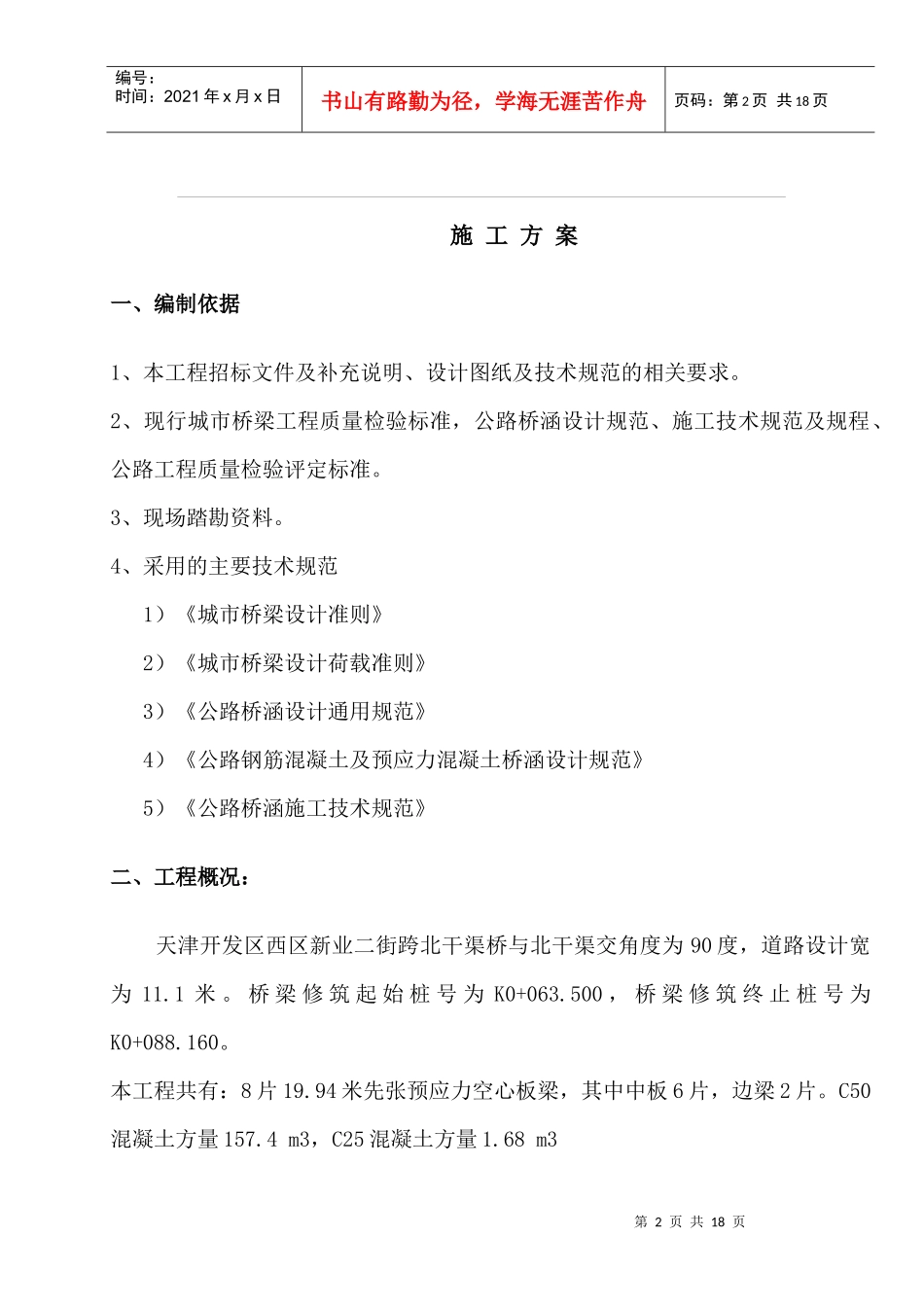

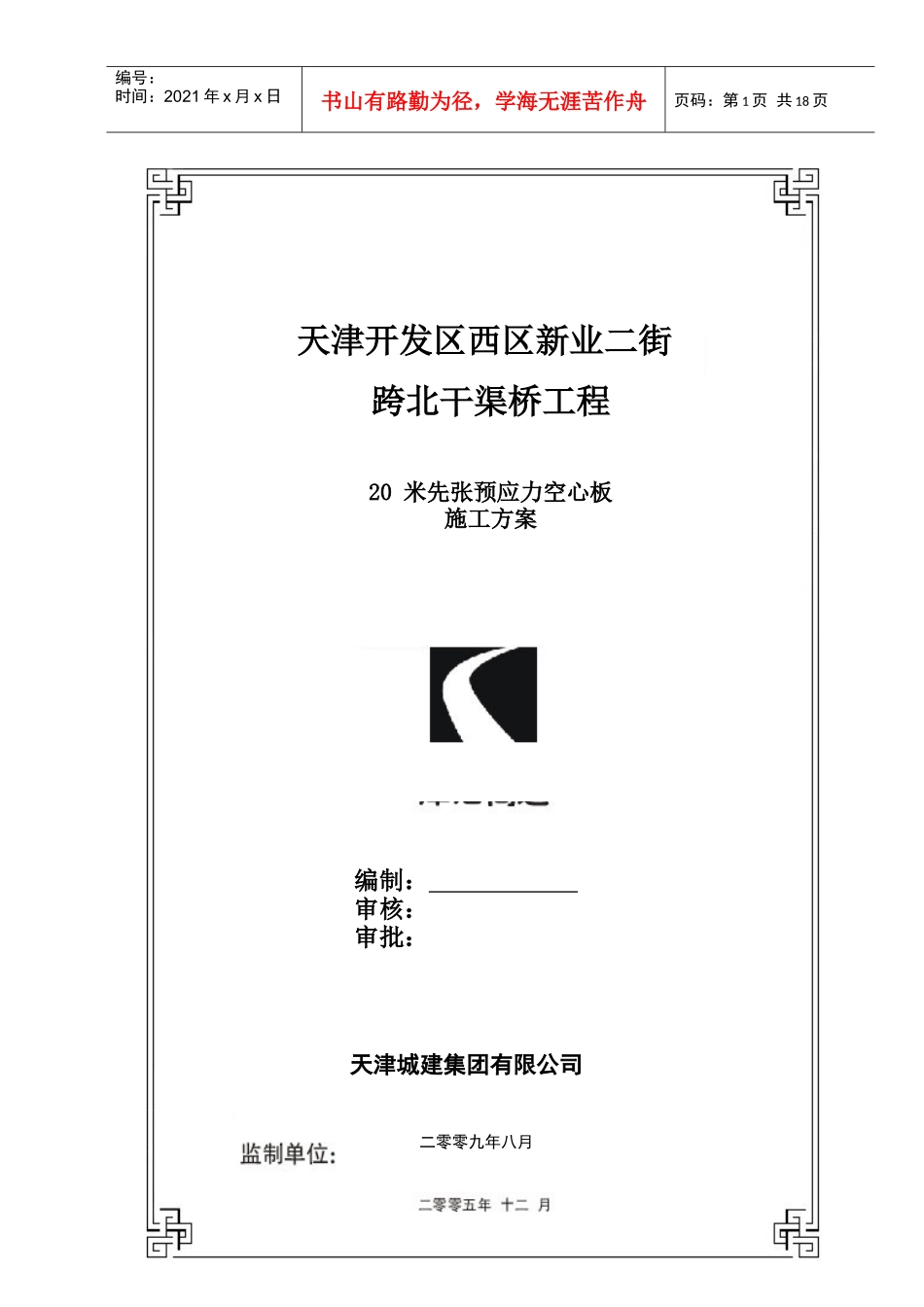

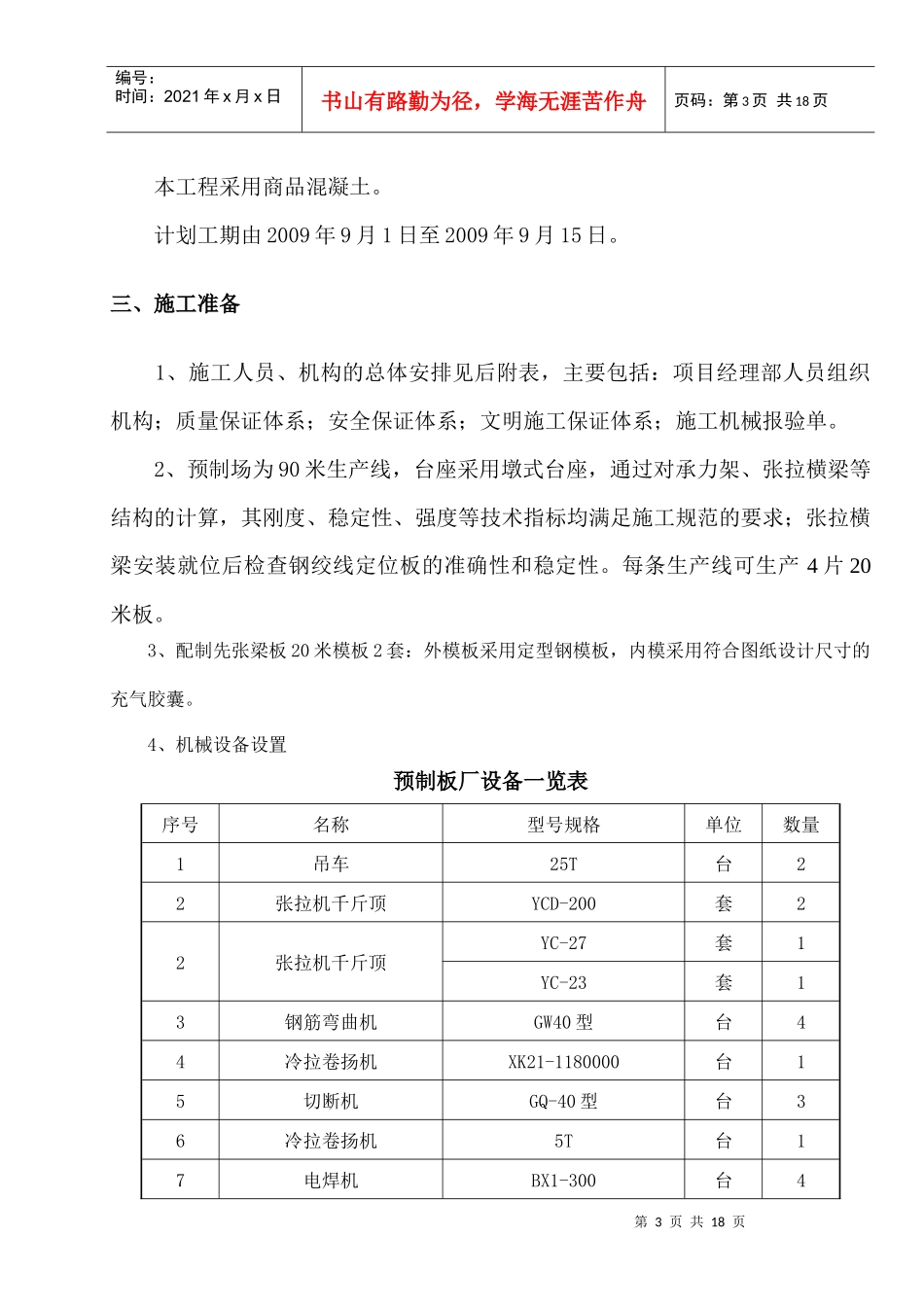

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页天津开发区西区新业二街跨北干渠桥工程二零零九年八月20米先张预应力空心板施工方案天津城建集团有限公司编制：审核：审批：第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页施工方案一、编制依据1、本工程招标文件及补充说明、设计图纸及技术规范的相关要求。2、现行城市桥梁工程质量检验标准，公路桥涵设计规范、施工技术规范及规程、公路工程质量检验评定标准。3、现场踏勘资料。4、采用的主要技术规范1）《城市桥梁设计准则》2）《城市桥梁设计荷载准则》3）《公路桥涵设计通用规范》4）《公路钢筋混凝土及预应力混凝土桥涵设计规范》5）《公路桥涵施工技术规范》二、工程概况：天津开发区西区新业二街跨北干渠桥与北干渠交角度为90度，道路设计宽为11.1米。桥梁修筑起始桩号为K0+063.500，桥梁修筑终止桩号为K0+088.160。本工程共有：8片19.94米先张预应力空心板梁，其中中板6片，边梁2片。C50混凝土方量157.4m3，C25混凝土方量1.68m3第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页本工程采用商品混凝土。计划工期由2009年9月1日至2009年9月15日。三、施工准备1、施工人员、机构的总体安排见后附表，主要包括：项目经理部人员组织机构；质量保证体系；安全保证体系；文明施工保证体系；施工机械报验单。2、预制场为90米生产线，台座采用墩式台座，通过对承力架、张拉横梁等结构的计算，其刚度、稳定性、强度等技术指标均满足施工规范的要求；张拉横梁安装就位后检查钢绞线定位板的准确性和稳定性。每条生产线可生产4片20米板。3、配制先张梁板20米模板2套：外模板采用定型钢模板，内模采用符合图纸设计尺寸的充气胶囊。4、机械设备设置预制板厂设备一览表序号名称型号规格单位数量1吊车25T台22张拉机千斤顶YCD-200套22张拉机千斤顶YC-27套1YC-23套13钢筋弯曲机GW40型台44冷拉卷扬机XK21-1180000台15切断机GQ-40型台36冷拉卷扬机5T台17电焊机BX1-300台4第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页8切割锯400型套29木工平刨ML292E5台110张拉机(油泵)YBZ-2×1.5/68台411气泵W-0.08台212发电机120千瓦台113振捣棒ZN50套1014装载机ZL30C台115压力机YC-2000套15、采用强度、密实性高于C50的混凝土砂浆垫块作先张板的保护层。混凝土砂浆水灰比0.32。垫块厚度尺寸不出现负误差，正偏差不大于3mm。6、劳动力计划：混凝土班组班长：陈全波，作业人员20人。钢筋班组班长：黄剑峰，作业人员18人张拉班组班长：杨风景，作业人员6人机修班组班长：宋立宣，作业人员3人木工班组班长：李红刚，作业人员8人电工班组班长：范鸿雁，作业人员2人后勤：刘国章四、先张法施工方法及工艺流程1、先张板施工顺序为：清理底模→张拉钢绞线→绑扎钢筋→模板安装→浇筑底板→胶囊定位→浇筑肋板及顶板→拆模养生→放张出槽→成品保护。2、先张板工艺流程图清理底模第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页3、先张板施工方法1）钢绞线的张拉程序及应力、伸长量计算（1）．预应力钢绞线进场后，现场取样进行拉力试验。根据台座及张拉机具的需要将预应力钢绞线用砂轮锯切成适当的长度，安装各种张拉机具，锚环在安装时涂抹石墨或石蜡。锚具根据施工设计图纸和现场实际施工情况进行选择，并且使用合格、可靠的产品，计划采用XYM15-1G单孔工具环，夹片采用XYM15-1JG。钢绞线一端单根对称初调以保证钢绞线位置准确。由于张拉力值较大，为保证质量采用单根钢绞线对称张拉，为保证钢绞线的位置准确，在每块板两头加分丝定位板，并作好张拉和放张记录。（2）．张拉设备由专人使用和管理，千斤顶、油泵、压力表应配套校验，并绘制关系曲浇筑底板张拉钢绞线模板安装绑扎钢筋胶囊定位浇筑肋板及顶板拆模养生放张出槽成品保护第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：...
