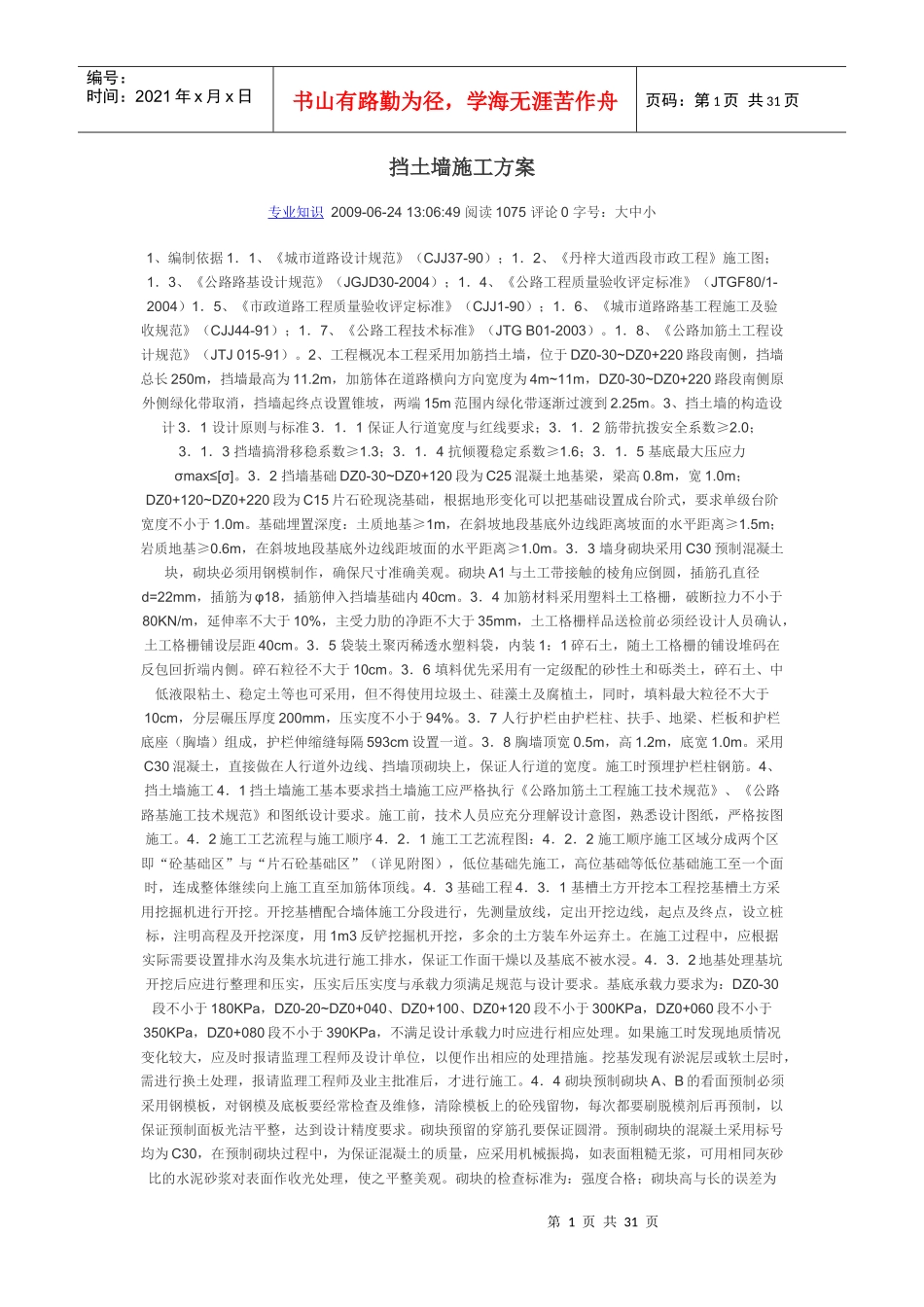

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页挡土墙施工方案专业知识2009-06-2413:06:49阅读1075评论0字号：大中小1、编制依据1．1、《城市道路设计规范》（CJJ37-90）；1．2、《丹梓大道西段市政工程》施工图；1．3、《公路路基设计规范》（JGJD30-2004）；1．4、《公路工程质量验收评定标准》（JTGF80/1-2004）1．5、《市政道路工程质量验收评定标准》（CJJ1-90）；1．6、《城市道路路基工程施工及验收规范》（CJJ44-91）；1．7、《公路工程技术标准》（JTGB01-2003）。1．8、《公路加筋土工程设计规范》（JTJ015-91）。2、工程概况本工程采用加筋挡土墙，位于DZ0-30~DZ0+220路段南侧，挡墙总长250m，挡墙最高为11.2m，加筋体在道路横向方向宽度为4m~11m，DZ0-30~DZ0+220路段南侧原外侧绿化带取消，挡墙起终点设置锥坡，两端15m范围内绿化带逐渐过渡到2.25m。3、挡土墙的构造设计3．1设计原则与标准3．1．1保证人行道宽度与红线要求；3．1．2筋带抗拨安全系数≥2.0；3．1．3挡墙搞滑移稳系数≥1.3；3．1．4抗倾覆稳定系数≥1.6；3．1．5基底最大压应力σmax≤[σ]。3．2挡墙基础DZ0-30~DZ0+120段为C25混凝土地基梁，梁高0.8m，宽1.0m；DZ0+120~DZ0+220段为C15片石砼现浇基础，根据地形变化可以把基础设置成台阶式，要求单级台阶宽度不小于1.0m。基础埋置深度：土质地基≥1m，在斜坡地段基底外边线距离坡面的水平距离≥1.5m；岩质地基≥0.6m，在斜坡地段基底外边线距坡面的水平距离≥1.0m。3．3墙身砌块采用C30预制混凝土块，砌块必须用钢模制作，确保尺寸准确美观。砌块A1与土工带接触的棱角应倒圆，插筋孔直径d=22mm，插筋为φ18，插筋伸入挡墙基础内40cm。3．4加筋材料采用塑料土工格栅，破断拉力不小于80KN/m，延伸率不大于10%，主受力肋的净距不大于35mm，土工格栅样品送检前必须经设计人员确认，土工格栅铺设层距40cm。3．5袋装土聚丙稀透水塑料袋，内装1：1碎石土，随土工格栅的铺设堆码在反包回折端内侧。碎石粒径不大于10cm。3．6填料优先采用有一定级配的砂性土和砾类土，碎石土、中低液限粘土、稳定土等也可采用，但不得使用垃圾土、硅藻土及腐植土，同时，填料最大粒径不大于10cm，分层碾压厚度200mm，压实度不小于94%。3．7人行护栏由护栏柱、扶手、地梁、栏板和护栏底座（胸墙）组成，护栏伸缩缝每隔593cm设置一道。3．8胸墙顶宽0.5m，高1.2m，底宽1.0m。采用C30混凝土，直接做在人行道外边线、挡墙顶砌块上，保证人行道的宽度。施工时预埋护栏柱钢筋。4、挡土墙施工4．1挡土墙施工基本要求挡土墙施工应严格执行《公路加筋土工程施工技术规范》、《公路路基施工技术规范》和图纸设计要求。施工前，技术人员应充分理解设计意图，熟悉设计图纸，严格按图施工。4．2施工工艺流程与施工顺序4．2．1施工工艺流程图：4．2．2施工顺序施工区域分成两个区即“砼基础区”与“片石砼基础区”（详见附图），低位基础先施工，高位基础等低位基础施工至一个面时，连成整体继续向上施工直至加筋体顶线。4．3基础工程4．3．1基槽土方开挖本工程挖基槽土方采用挖掘机进行开挖。开挖基槽配合墙体施工分段进行，先测量放线，定出开挖边线，起点及终点，设立桩标，注明高程及开挖深度，用1m3反铲挖掘机开挖，多余的土方装车外运弃土。在施工过程中，应根据实际需要设置排水沟及集水坑进行施工排水，保证工作面干燥以及基底不被水浸。4．3．2地基处理基坑开挖后应进行整理和压实，压实后压实度与承载力须满足规范与设计要求。基底承载力要求为：DZ0-30段不小于180KPa，DZ0-20~DZ0+040、DZ0+100、DZ0+120段不小于300KPa，DZ0+060段不小于350KPa，DZ0+080段不小于390KPa，不满足设计承载力时应进行相应处理。如果施工时发现地质情况变化较大，应及时报请监理工程师及设计单位，以便作出相应的处理措施。挖基发现有淤泥层或软土层时，需进行换土处理，报请监理工程师及业主批准后，才进行施工。4．4砌块预制砌块A、B的看面预制必须采用钢模板，对钢模及底板要经常检查及维修，清除模板上的砼残留物，每次都要刷脱模剂后再预制，以保证预制面板光洁...
