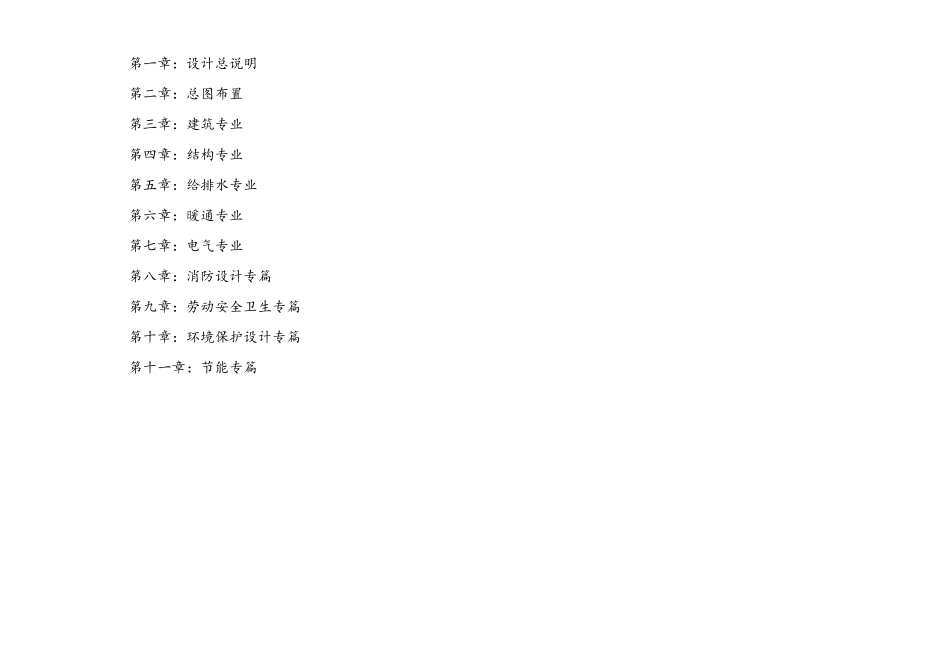

新建库房方案设计2012年2月10日目录第一章：设计总说明第二章：总图布置第三章：建筑专业第四章：结构专业第五章：给排水专业第六章：暖通专业第七章：电气专业第八章：消防设计专篇第九章：劳动安全卫生专篇第十章：环境保护设计专篇第十一章：节能专篇第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页第一章设计总说明一、工程概况1建筑占地面积1017.50㎡，建筑面积1017.50㎡，为单层轻钢结构。2、根据甲方功能需要，本建筑定性为戊类库房，储存物品如下：胶粘剂、环氧粉末、钢砂、钢丸、防滑颗粒、鼓轮、阳极、中频线圈、热所带及备品配件。二、设计依据1.国家及天津市有关现行设计规范、标准。2.甲方提供的项目现状地形图及用地红线图。3．甲方委托设计要求。三、设计指导思想1.满足库房使用功能要求的前提下，提升其现代感。2.积极采用新技术、新工艺、新材料。3.注意与场区周边建筑风格统一协调。四、设计范围我院承担本工程的建筑、结构、给排水、通风及电气的设计，绿化设计由建设单位另行委托有绿化资质的部门进行单项设计。五、技术经济指标名称数量单位总用地面积2226.50㎡占地面积1017.50㎡建筑面积1017.50㎡绿化面积cchangchangdi地153.90㎡容积率0.46建筑密度45.70%绿地率6.91%第二章总图布置一、设计依据及基础资料规划部门对本工程位置确定、平面控制布局、绿化工程、交通运输、出入口设置等要求。二、本工程采用的坐标、高程系统均为塘沽区规划局提供的坐标及高程系统。三、库房位于中海油能源发展公司涂敷分公司院内。院区的对外的出入口设在东五路上，此条道路与港区内各主要道路联系密切，便于生产、运输调配。四、厂区内绿化：库房四周配有条形绿化带设计，同时配合整个港区统一的绿化设施，这些绿化带的设置不但美化了场区环境，又起到了隔离作用。五、竖向设计：设计依据为塘沽区规划局提供的规划要求；厂区地表水排入厂区内雨水井，场地内雨污分流，通过管道排向市政管网。六、交通运输：1．库房共设2个出入口，均面向院内场地，出入口分布均匀，既满足车辆进出运输货物需要。2．东五路为港区主要交通道路，运输方便。路面结构：采用砼路面，转弯半径满足消防车道要求。第三章建筑专业一、设计依据及要求1．建设单位提供的使用要求；2.国家现行建筑设计规范。二、建筑设计1．该建筑为单层轻钢结构。整个建筑呈“一”型状，长边55.00m，短边第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页18.50m，建筑高度7.50m，建筑面积为1017.50㎡。该建筑标高1.2m以下为混凝土空心砖崁墙，标高1.2m以上为亮灰色彩钢板外墙（带保温），屋面为浅灰色彩钢板屋面（带保温）。四、平面布局整个库房为单层建筑，设有两个直接对外出口，且与周围建筑物之间防火安全距离均符合《建筑设计防火规范》GB50016-2006之有关规定。五、立面造型库房造型采用简洁明快的现代感风格，矩形窗与条形窗结合使用，使建筑极富韵律感；车间色彩以亮灰色为主，屋面采用浅灰色屋顶，给人以清新、整洁大方的观感。第四章结构专业一、设计依据建筑结构荷载规范GB50009-2001(2006版)混凝土结构设计规范GB50010-2010砌体结构设计规范GB50003-2001建筑抗震设计规范GB50011-2010建筑地基基础设计规范GB50007-2002建筑桩基技术规范JGJ94-2008钢结构设计规范GB50017-2003冷弯薄壁钢结构技术规范GB50018-2002门式刚架轻型房屋结构设计规程CECS102:2002建筑钢结构焊接规程JGJ81-2002二、结构设计标准设计要求：根据国家现行设计规范及工程勘察报告，本工程建筑安全等级二级，地基基础设计等级丙级，抗震设防分类为丙类。钢筋混凝土结构框架抗震等级三级。本工程设计使用年限为50年。抗震设防有关参数7度场地特征周期0.75S设计基本地震加速度值0.15g建筑场地类别Ⅳ类设计地震分组第二组建筑抗震设防类别丙类（1）设计荷载风荷载：根据《建筑结构荷载规范》（GB50009—2001）附录D：基本风压值W0=0.55KN/m2（50年一遇）。雪荷载：基本雪压值0.35KN/m2（50年一遇）消防车道：20.0kN/m2楼、屋面使用荷载：按《建筑结构荷载规范...
