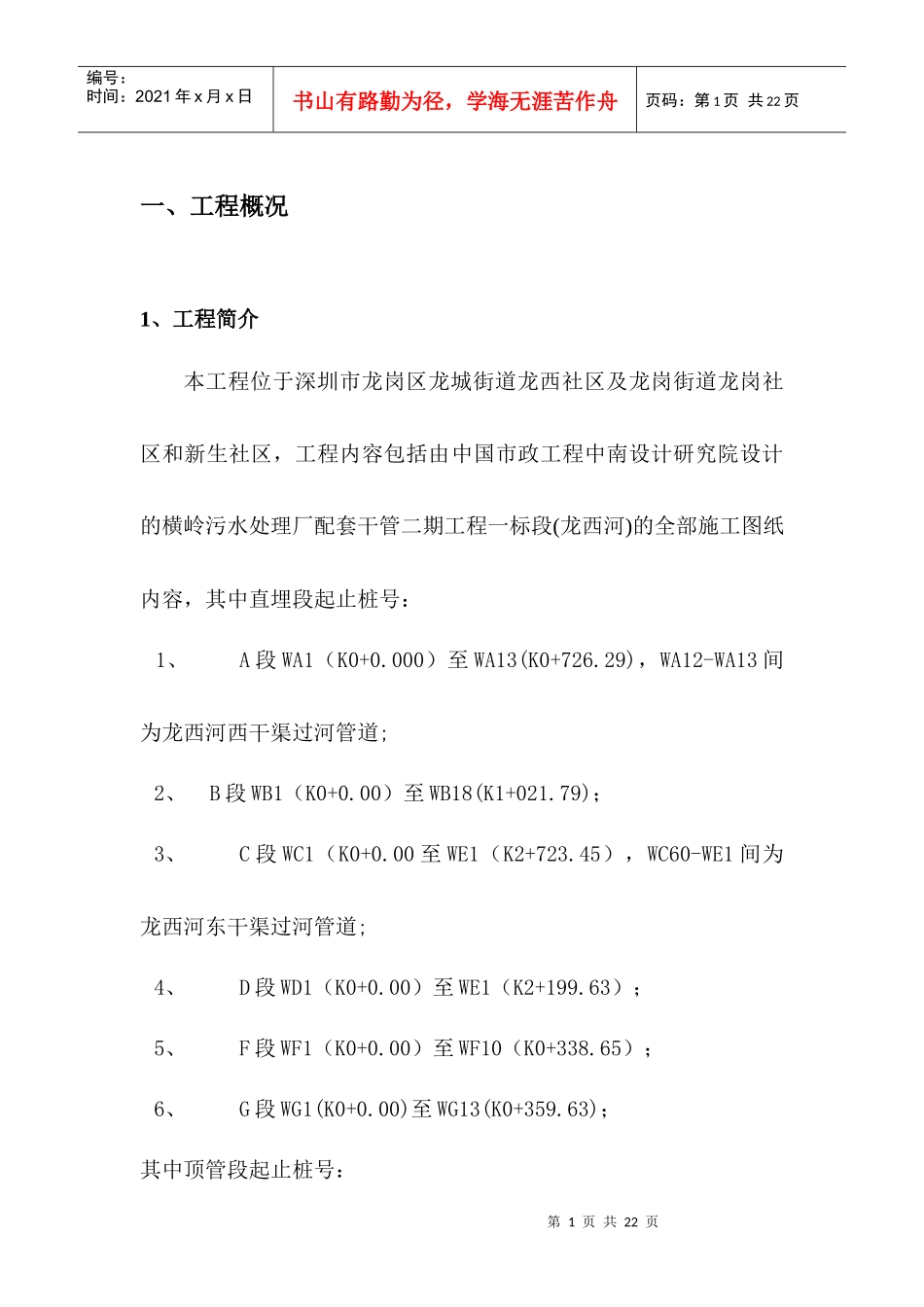

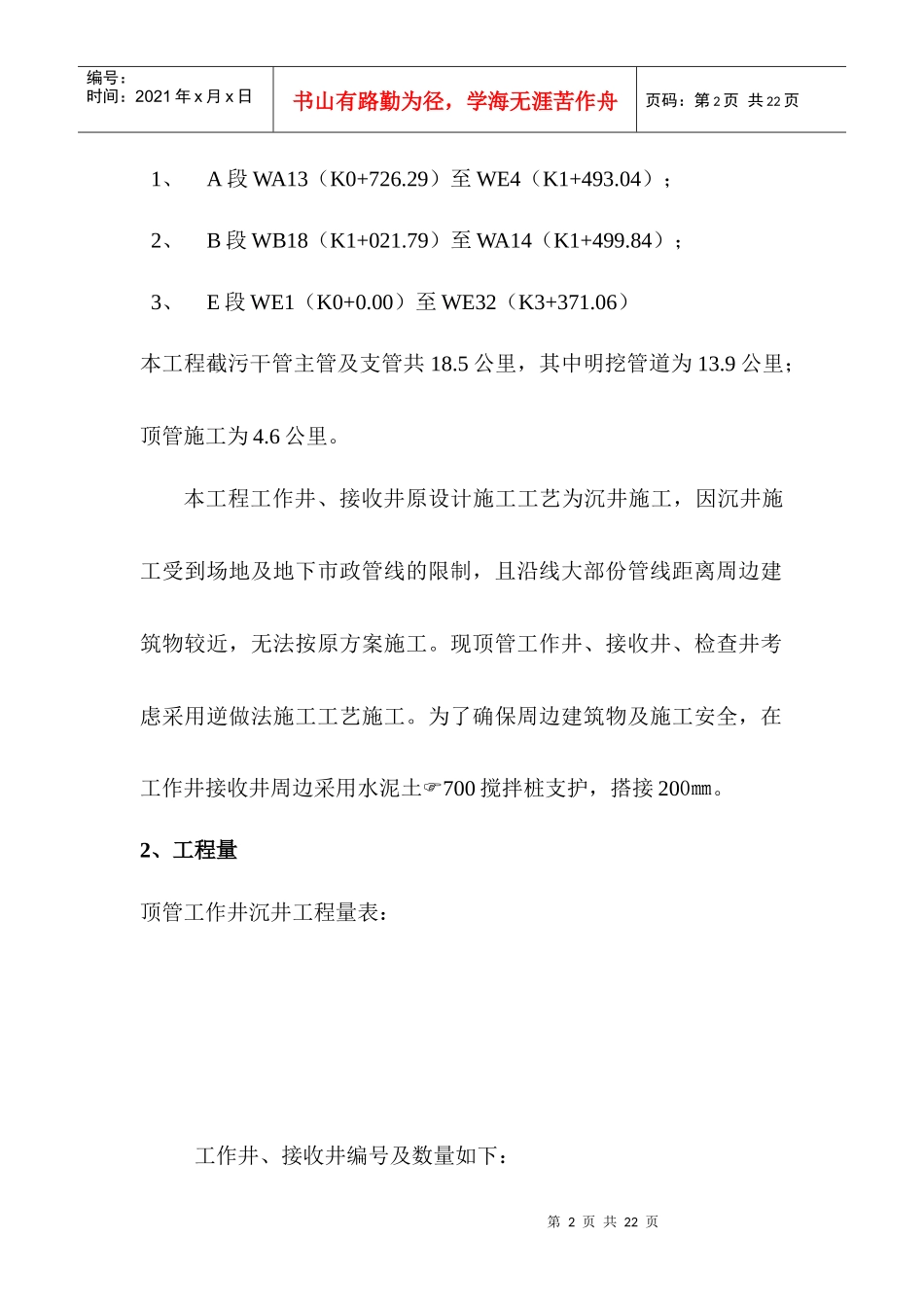

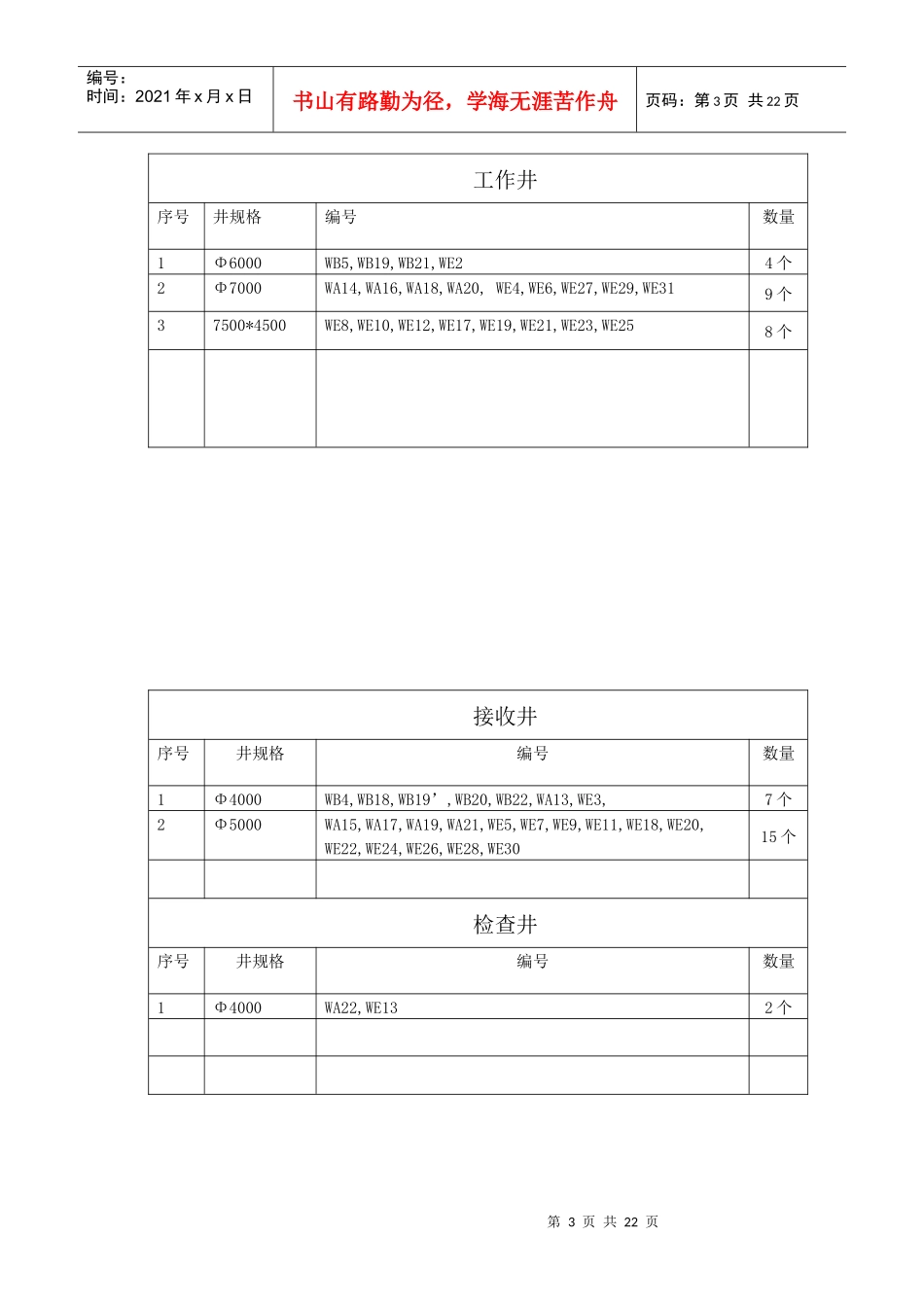

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页一、工程概况1、工程简介本工程位于深圳市龙岗区龙城街道龙西社区及龙岗街道龙岗社区和新生社区，工程内容包括由中国市政工程中南设计研究院设计的横岭污水处理厂配套干管二期工程一标段(龙西河)的全部施工图纸内容，其中直埋段起止桩号：1、A段WA1（K0+0.000）至WA13(K0+726.29)，WA12-WA13间为龙西河西干渠过河管道;2、B段WB1（K0+0.00）至WB18(K1+021.79)；3、C段WC1（K0+0.00至WE1（K2+723.45），WC60-WE1间为龙西河东干渠过河管道;4、D段WD1（K0+0.00）至WE1（K2+199.63）；5、F段WF1（K0+0.00）至WF10（K0+338.65）；6、G段WG1(K0+0.00)至WG13(K0+359.63)；其中顶管段起止桩号：第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页1、A段WA13（K0+726.29）至WE4（K1+493.04）；2、B段WB18（K1+021.79）至WA14（K1+499.84）；3、E段WE1（K0+0.00）至WE32（K3+371.06）本工程截污干管主管及支管共18.5公里，其中明挖管道为13.9公里；顶管施工为4.6公里。本工程工作井、接收井原设计施工工艺为沉井施工，因沉井施工受到场地及地下市政管线的限制，且沿线大部份管线距离周边建筑物较近，无法按原方案施工。现顶管工作井、接收井、检查井考虑采用逆做法施工工艺施工。为了确保周边建筑物及施工安全，在工作井接收井周边采用水泥土700搅拌桩支护，搭接200㎜。2、工程量顶管工作井沉井工程量表：工作井、接收井编号及数量如下：第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页工作井序号井规格编号数量1Φ6000WB5,WB19,WB21,WE24个2Φ7000WA14,WA16,WA18,WA20,WE4,WE6,WE27,WE29,WE319个37500*4500WE8,WE10,WE12,WE17,WE19,WE21,WE23,WE258个接收井序号井规格编号数量1Φ4000WB4,WB18,WB19’,WB20,WB22,WA13,WE3,7个2Φ5000WA15,WA17,WA19,WA21,WE5,WE7,WE9,WE11,WE18,WE20,WE22,WE24,WE26,WE28,WE3015个检查井序号井规格编号数量1Φ4000WA22,WE132个第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页顶管工作井、接收井标高一览表序号名称井编号规格地面标高（m）井底标高（m）埋深（m）1接收井WB4400037.629.887.722工作井WB5600037.5929.787.813接收井WB18400033.3426.127.224工作井WB19600034.526.128.385接收井WB19’400034.825.938.876接收井WB20700035.0824.8210.267工作井WB21600034.825.789.028接收井WB22700034.425.558.859接收井WA13400034.7925.469.3310工作井WA14700034.0425.308.7411接收井WA15500034.8125.259.5612工作井WA16700034.725.189.5213接收井WA17500035.0025.089.9214工作井WA18700034.924.999.9115接收井WA19500034.524.919.5916工作井WA20400034.0824.829.2617接收井WA21500035.124.7310.3718检查井WA22400036.0024.6611.3419工作井WE2600035.326.648.6620接收井WE3400035.4725.3210.1521工作井WE4700035.1424.2610.8822接收井WE5500035.1824.0911.0923工作井WE6700035.0524.0311.0224接收井WE7500034.3123.8610.4525工作井WE84500*700034.1523.7910.3626接收井WE9500034.0423.6410.427工作井WE104500*700033.9423.6210.3228接收井WE11500033.6823.4510.2329工作井WE124500*700033.523.3810.1230检查井WE13400033.3523.2210.331工作井WE174500*700032.4122.919.532接收井WE18500032.322.749.5633工作井WE194500*700031.6922.679.0234工作井WE20500031.4922.58.9935接收井WE214500*700031.7922.439.3636接收井WE22500031.922.269.6437工作井WE234500*700031.922.199.71第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页38接收井WE24500031.9222.059.8739工作井WE254500*700031.8921.989.9140接收井WE26500031.8621.8110.0541工作井WE27700031.8421.7410.142接收井WE28500032.5421.5910.9543工...
