瑞佳花园一期工程土方工程施工方案VIP免费

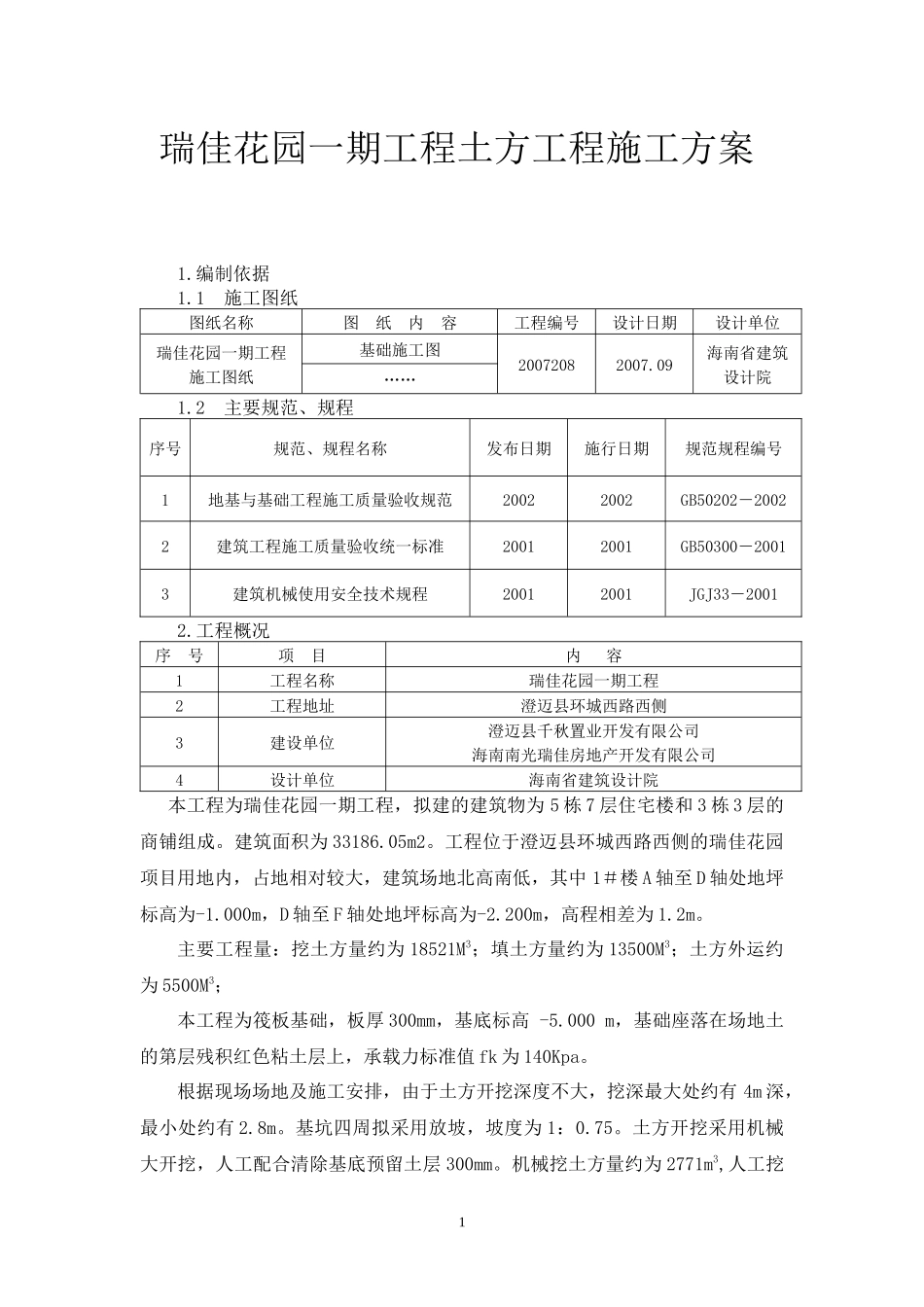

瑞佳花园一期工程土方工程施工方案1.编制依据1.1施工图纸图纸名称图纸内容工程编号设计日期设计单位瑞佳花园一期工程施工图纸基础施工图20072082007.09海南省建筑设计院……1.2主要规范、规程序号规范、规程名称发布日期施行日期规范规程编号1地基与基础工程施工质量验收规范20022002GB50202－20022建筑工程施工质量验收统一标准20012001GB50300－20013建筑机械使用安全技术规程20012001JGJ33－20012.工程概况序号项目内容1工程名称瑞佳花园一期工程2工程地址澄迈县环城西路西侧3建设单位澄迈县千秋置业开发有限公司海南南光瑞佳房地产开发有限公司4设计单位海南省建筑设计院本工程为瑞佳花园一期工程，拟建的建筑物为5栋7层住宅楼和3栋3层的商铺组成。建筑面积为33186.05m2。工程位于澄迈县环城西路西侧的瑞佳花园项目用地内，占地相对较大，建筑场地北高南低，其中1＃楼A轴至D轴处地坪标高为-1.000m，D轴至F轴处地坪标高为-2.200m，高程相差为1.2m。主要工程量：挖土方量约为18521M3；填土方量约为13500M3；土方外运约为5500M3；本工程为筏板基础，板厚300mm，基底标高-5.000m，基础座落在场地土的第层残积红色粘土层上，承载力标准值fk为140Kpa。根据现场场地及施工安排，由于土方开挖深度不大，挖深最大处约有4m深，最小处约有2.8m。基坑四周拟采用放坡，坡度为1：0.75。土方开挖采用机械大开挖，人工配合清除基底预留土层300mm。机械挖土方量约为2771m3,人工挖1土方量约为225m3。3.施工部署3.1施工步骤据降水观测情况，满足开挖条件后，开始按由西向东的行走方向开挖。采用两台反铲挖土机，二辆翻斗运土车，具体步骤如下：建筑定位放线→钉控制桩点→机械挖槽至-4.7m→人工清槽至槽底标高-4.9m→基槽放线→余下100mm厚土待放线后人工清理至槽底标高-5.0m（严禁扰动持力层土质）→余土堆放在槽边1m外→钎探、验槽→基础垫层施工。3.2材料、机械设备：主要机具：履带式反铲挖掘机两台、两辆翻斗运土车、自卸车(8t)三辆、洒水车（4000L）一台、铁锹、洋镐、水泵、线绳和卷尺等。3.3进度安排本工程挖方量大约为18521m3。计划15天时间完成。土方工期安排如下：1)场地平整，施工放线等2天。2)土方开挖及人工清理计划8天。3)基槽验收1天。4)土方回填，根据作业面插入施工，计划4天完成。4.操作工艺4.1土方开挖4.1.1根据建筑平面图，建筑物外墙外预留500mm宽施工操作工作面，另加200mm宽明降水排水沟，边坡按1:0.75进行放坡，详见下图：4.1.2挖掘机挖土为一班10小时作业，自西向东进行开挖，后面配合测量人员进行标高控制。为防止挖掘过程中扰动老土，坑底预留30cm左右，用人工挖土清至设计标高；开挖边坡的土，按1:0.75坡度施工，先粗略开挖，再分层按坡度要求做出坡度线，每隔3m左右做一条，以此线为准进行铲坡。24.1.3人工挖掘坑底30cm厚土之前，由测量员配合抄出距槽底30cm平线，自西向东每隔2.5m钉一个小木橛，在挖至接近坑底标高时，用钢卷尺随时以小木橛上平线为基准量测坑底标高。最后由南向北、东西向中心线引桩拉通线，由工长检查坑边尺寸，确定坑的长和宽标准，据此修整槽帮，最后清除坑底浮土，修底铲平。凡是超挖部分，一律用3:7灰土回填夯实。4.1.4钎探：基坑底标高、平整度、轴线及坑的长、宽均符合设计图纸要求时，立即组织人员进行钎探。钎探孔的排列方式采用梅花形排列方式，间距1.5m，探孔深度2.10m。钎杆直径25；钎锥头直径40mm；钎杆长度2.7m；锤重10公斤。绘制钎探孔位置平面布置图，探孔距槽边线20cm，详见下图：打钎工作应固定专人进行，穿心锤落距50cm自由下落。将触探钎竖直打入土层中，每打入30cm，记录一次锤击数，填入钎探表中，该表中注明参加钎探人员姓名。全部打钎完毕后，将不同强度（锤击数多少）的土域在探点排列编号图中用色笔圈开，注明地基强度异常部位，以便于设计和勘察单位之用。4.1.5钎探完后进行基槽验收，合格后开始由人工挖除20cm预留土体，用尺量好50cm标准尺杆，随时校核基底标高。并在清理好的基底上放好槽边线。人工清运土体倒退进行，若手推车不得不在挖好的基底土上行走时，必须垫好木板或厚铁皮，不得扰动基底土。4.1.6施工中对...
