脚手架施工方案(DOC37页)VIP免费

脚手架施工方案(DOC37页)_第1页
1/43
脚手架施工方案(DOC37页)_第2页
2/43

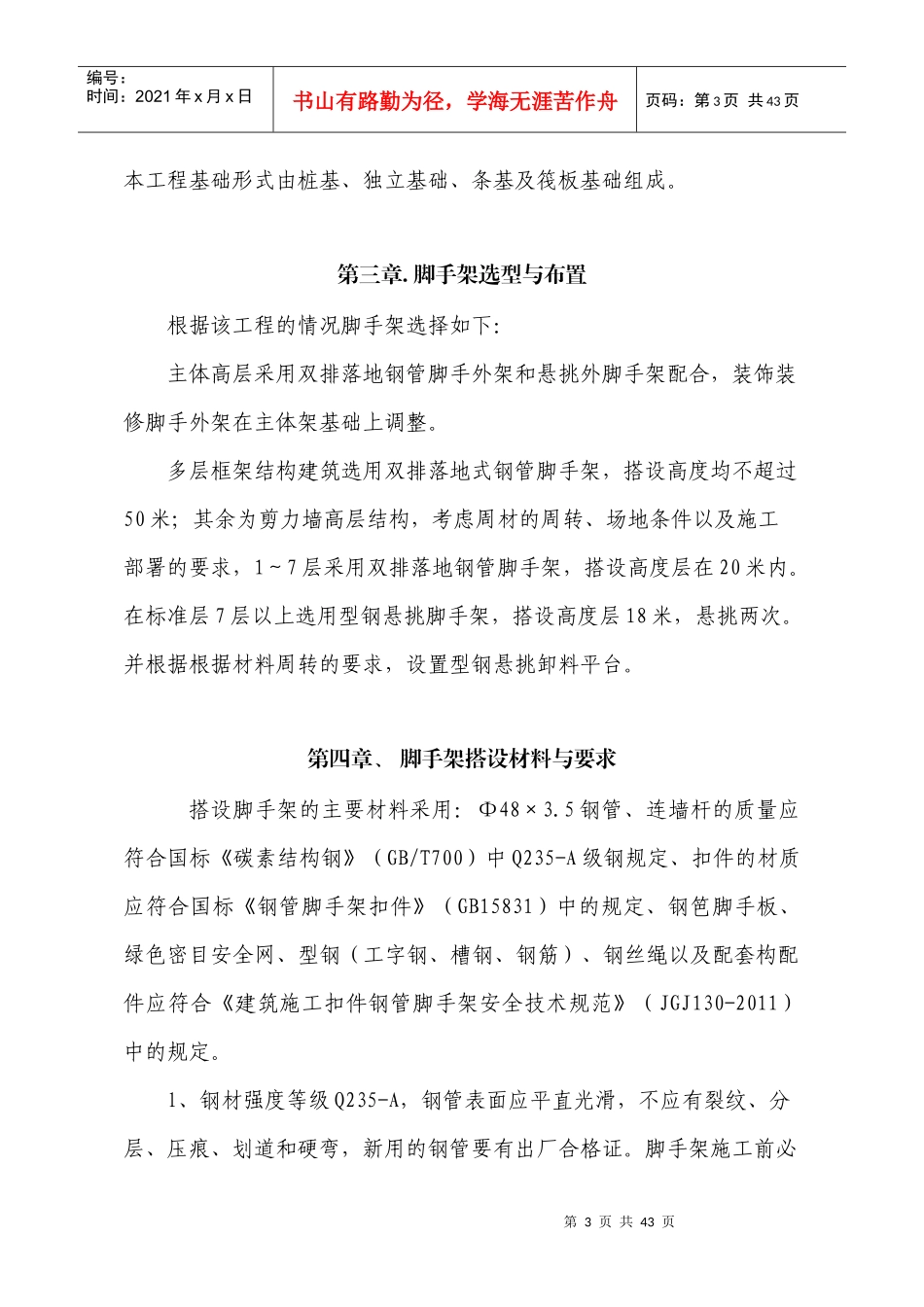

脚手架施工方案(DOC37页)_第3页
3/43
目录第一章、编制依据…………………………………………………………2第二章、工程概况…………………………………………………………2第四章、脚手架搭设材料及要求第五章、脚手架的搭设及拆除施工工艺5第二节8第四节、脚手架的拆除规则…………………………………………第五节、脚手板铺设…………………………………………………10第六节、卸料平台的搭设……………………………………………14第七节、安全通道的搭设……………………………………………17第八节、悬挑搭设注意事项…………………………………………25第六章、脚手架安全管理及措施…………………………………………27第一节、安全管理27第二节、安全防护措施………………………………………………29第三节、安全施工措施………………………………………………31第七章、文明施工要求第八章、资源计划36第一节、劳动力配置…………………………………………………36第2页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共43页第二节、周转材料计划………………………………………………36宜宾金沙家园住宅小区项目(一期)工程脚手架工程施工方案第一章.编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)2、《建筑结构荷载规范》(GB50009-2012)3、《钢管脚手架扣件》(GB15831-2006)4、《建筑结构静力计算手册》5、《钢结构设计规范》(GB50017-2003)6、《碳素结构钢》(GB/T700)7、《本工程施工图》第二章.工程概况宜宾豆坝园金沙家园安置房(一期)工程位于宜宾县安边镇豆坝村,总共由2栋高层、4栋多层建筑和1栋幼儿园组成,除幼儿园建筑无地下室外,其余建筑分布一层地下室,一期建筑面积71087.53平方米,其中地下室建筑面积15515.47平方米。2#、3#为17层剪力墙结构,1#楼5、6单元、4#、7#、8#为6层框架结构,幼儿园为3层框架结构。第3页共43页第2页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共43页本工程基础形式由桩基、独立基础、条基及筏板基础组成。第三章.脚手架选型与布置根据该工程的情况脚手架选择如下:主体高层采用双排落地钢管脚手外架和悬挑外脚手架配合,装饰装修脚手外架在主体架基础上调整。多层框架结构建筑选用双排落地式钢管脚手架,搭设高度均不超过50米;其余为剪力墙高层结构,考虑周材的周转、场地条件以及施工部署的要求,1~7层采用双排落地钢管脚手架,搭设高度层在20米内。在标准层7层以上选用型钢悬挑脚手架,搭设高度层18米,悬挑两次。并根据根据材料周转的要求,设置型钢悬挑卸料平台。第四章、脚手架搭设材料与要求搭设脚手架的主要材料采用:Φ48×3.5钢管、连墙杆的质量应符合国标《碳素结构钢》(GB/T700)中Q235-A级钢规定、扣件的材质应符合国标《钢管脚手架扣件》(GB15831)中的规定、钢笆脚手板、绿色密目安全网、型钢(工字钢、槽钢、钢筋)、钢丝绳以及配套构配件应符合《建筑施工扣件钢管脚手架安全技术规范》(JGJ130-2011)中的规定。l、钢材强度等级Q235-A,钢管表面应平直光滑,不应有裂纹、分层、压痕、划道和硬弯,新用的钢管要有出厂合格证。脚手架施工前必第4页共43页第3页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共43页须将入场钢管取样,送有相关国家资质的试验单位,进行钢管抗弯、抗拉等力学试验,试验结果满足设计要求后,方可在施工中使用。2、脚手架的搭设使用可锻铸造扣件,应符合GB15831-2006《钢管脚手架扣件》的要求,由有扣件生产许可证的生产厂家提供,不得有裂纹、气孔、缩松、砂眼等锻造缺陷,扣件的规格应与钢管相匹配,贴和面应干整,活动部位灵活,夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时,扣件须取样送有相关国家资质的试验单位,进行扣件抗滑力等试验,试验结果满足设计要求后方可在施工中使用。3、搭设架子前应进行保养,除锈并统一涂色,颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色,剪刀撑、底排立杆、扫地杆均漆红白相间色。4、脚手板采用竹串片...
