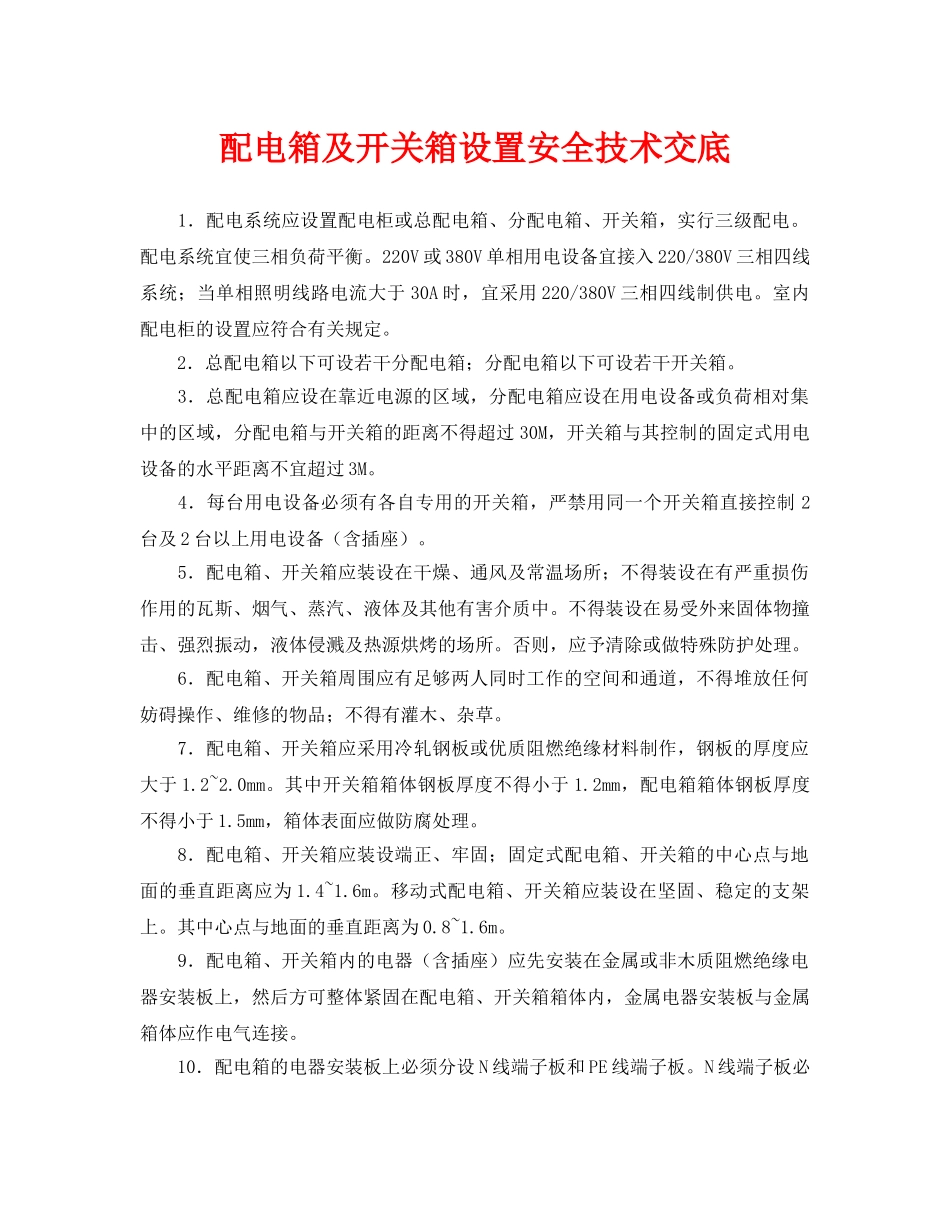

配电箱及开关箱设置安全技术交底1．配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。配电系统宜使三相负荷平衡。220V或380V单相用电设备宜接入220/380V三相四线系统；当单相照明线路电流大于30A时，宜采用220/380V三相四线制供电。室内配电柜的设置应符合有关规定。2．总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱。3．总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30M，开关箱与其控制的固定式用电设备的水平距离不宜超过3M。4．每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备（含插座）。5．配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其他有害介质中。不得装设在易受外来固体物撞击、强烈振动，液体侵溅及热源烘烤的场所。否则，应予清除或做特殊防护处理。6．配电箱、开关箱周围应有足够两人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品；不得有灌木、杂草。7．配电箱、开关箱应采用冷轧钢板或优质阻燃绝缘材料制作，钢板的厚度应大于1.2~2.0mm。其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。8．配电箱、开关箱应装设端正、牢固；固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4~1.6m。移动式配电箱、开关箱应装设在坚固、稳定的支架上。其中心点与地面的垂直距离为0.8~1.6m。9．配电箱、开关箱内的电器（含插座）应先安装在金属或非木质阻燃绝缘电器安装板上，然后方可整体紧固在配电箱、开关箱箱体内，金属电器安装板与金属箱体应作电气连接。10．配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线必须通过PE线端子板连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。11．配电箱、开关箱内的连接线必须采用铜芯绝缘导线，导线绝缘的颜色标志按有关规定要求配置并排列整齐；导线分支接头不得采用螺栓压接。应采用焊接并做绝缘包扎，不得有外露带电部分。12.配电箱、开关箱的金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接，金属箱门与金属箱体必须通过采用编织软铜线做电气连接。13.配电箱、开关箱中导线的进线口和出线口应配置固定线卡，进出线应加绝缘护套并成束卡固定在箱体上，不得与箱体直接接触。移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头。14．配电箱、开关箱必须防雨、防尘。
