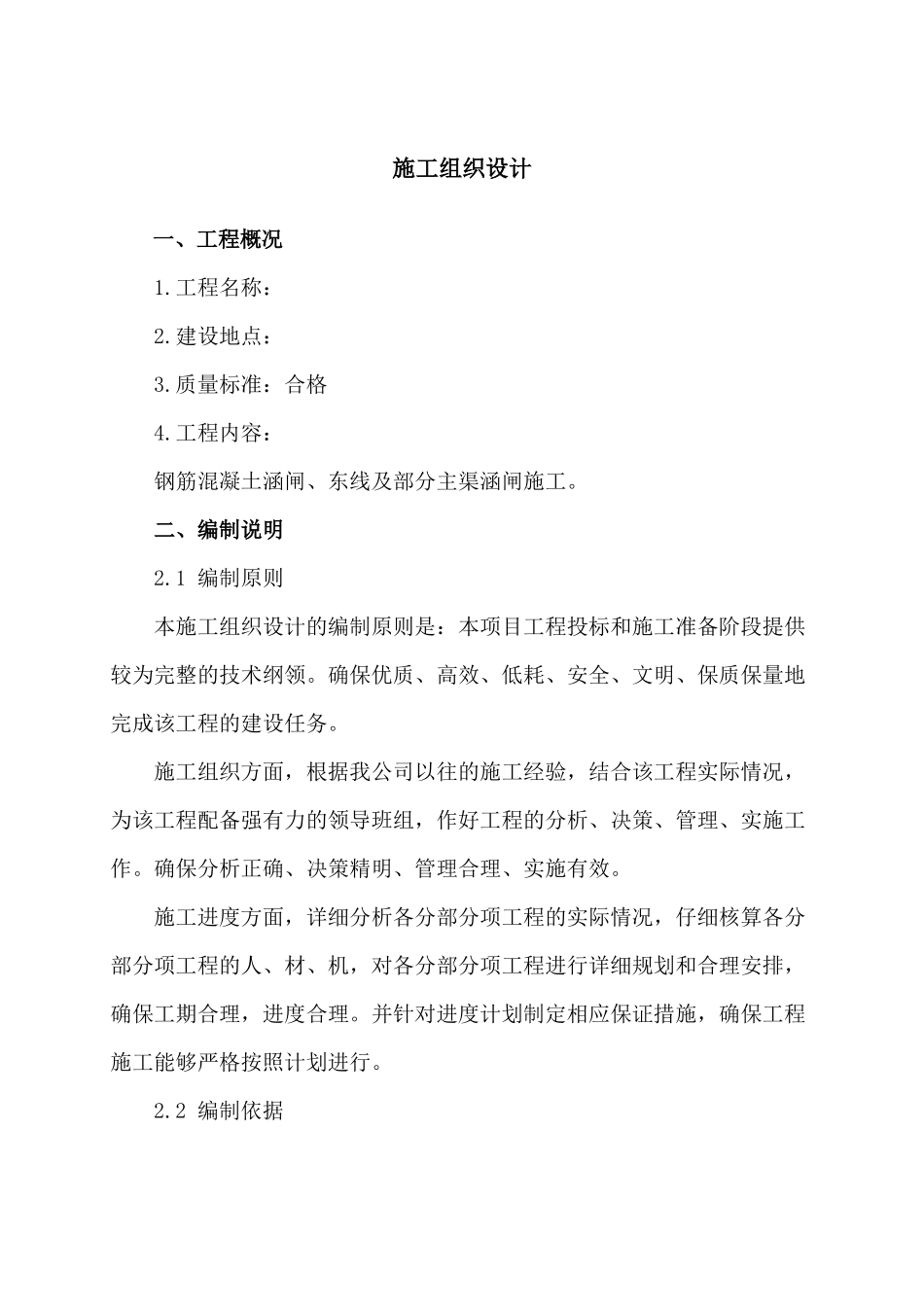

施工组织设计一、工程概况1.工程名称：2.建设地点：3.质量标准：合格4.工程内容：钢筋混凝土涵闸、东线及部分主渠涵闸施工。二、编制说明2.1编制原则本施工组织设计的编制原则是：本项目工程投标和施工准备阶段提供较为完整的技术纲领。确保优质、高效、低耗、安全、文明、保质保量地完成该工程的建设任务。施工组织方面，根据我公司以往的施工经验，结合该工程实际情况，为该工程配备强有力的领导班组，作好工程的分析、决策、管理、实施工作。确保分析正确、决策精明、管理合理、实施有效。施工进度方面，详细分析各分部分项工程的实际情况，仔细核算各分部分项工程的人、材、机，对各分部分项工程进行详细规划和合理安排，确保工期合理，进度合理。并针对进度计划制定相应保证措施，确保工程施工能够严格按照计划进行。2.2编制依据第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页2.2.1本项目施工招标书、施工图纸、招标答疑纪要。2.2.2施工现场实际情况，周边环境。2.2.3我公司以往及现有同类工程的施工经验，技术力量和机械化施工能力。2.2.4国家有关高标准农田的相关规范、标准。三、工程目标本项目全面响应招标文件的各项要求，工程质量目标定为合格工程。3.1工程质量：工程质量要达到规划设计方案的要求。3.2工期：150天。3.3安全文明施工目标：达到合格要求。3.4安全施工：达到安全施工合格工地标准，确保安全工伤事故频率为零。3.5环境保护：达到国家标准，做好环境保护、水土保持。四、主要施工方法4.1施工测量4.1.1测量控制：针对本工程的特点，现场建立平面及高程控制系统，以便在整个施工期间针对其它工程项目的施工进行测量控制。4.1.2平面控制系统：拟采用导线测量的方法建立平面控制系统，测量仪器采用科利达全站仪。用业主提供的控制点进行控制，设置直线控制桩，控制桩位置应稳定可靠、便于施工期间保护及使用方便。第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页4.1.3高程控制系统：测量仪器采用DS3型水准仪，根据业主提供的水准点，将标高引至各临时水准点上，临时水准点必须坚固稳定，距离不得大于200m且前后通视，临时水准点与设计水准点复测闭合，允许闭合差为±12√L㎜（L为水准线长度公里数）。4.1.4测放临时水准点工程施工之前，应根据图纸指定水准系统的已知水准点，引导至施工范围内，设置临时水准点。临时水准点设置后，要逐一编号，其精度要求闭合差不得超过规范要求，并标在图纸上。根据需要和设置的牢固程度应定期进行复测。临时水准点的设置要求是：4.1.4.1应设置在坚硬的固定建筑物、构筑物上，或者设置在不受影响和外界干扰的稳定土层内；4.1.4.2在野外每400m设置一个水准点；4.1.4.3两水准点之间能保持通视。4.1.5平面放线根据工程的起点、终点、导线桩和转折点的设计坐标，计算出这些点与附近控制点或建筑物之间的关系，然后根据这些关系把各个放线点用标桩固定在地面上。为了避免差错，每个点在接到监理的交点后都要进行复核，并将复核结果报于监理。必要时请示业主现场代表再复核。平面放线时，在工程的起点、导线桩、终点和转折点均已打桩核定后，第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页再进行中心线和转角测量。中心线测量时，应每隔20～30m打一中心桩，中心桩的间距应统一，以便于统计距离和施工取料。然后根据工程规定的宽度用白灰撒出开挖边线。4.1.6纵断面水准测量纵断面水准测量之前，应先沿工程的施工线路每隔20m的距离设置临时水准点，临时水准点的精度要求闭合差在平坦地区不得超过1mm。以此水准点测出中心各桩位地面的高程，以检验设计图示地面高程和实际地面高程是否相同，并以此来确定沟槽开挖的深度或管道架空的高度。本工程的沟渠、道路的计量均采用断面法。为此，本工程对于沟渠、道路的测量由专业工程师负责进行，并及时予以签证。放线时控制好导线桩，以及起点桩和终点桩的监测和保护。4.1.7水准点复测、定位根据监理的现场交桩和书面资料，对主要原始基准点(包括导线...
